Arcgis利用dem数据生成等高线

问题描述

如果你在网上查，如何利用dem生成等高线，那么所有教程基本都是一样的，告诉你在工作箱中找到等值线工具，填入参数即可生成等高线。贴几个网上的链接教程：
arcgis中DEM如何生成等高线 - 于谦儿子郭小宝 - 博客园
 利用SRTM数据和arcgis快速生成地形等高线（新浪博客）
在ARCGIS中用DEM生成等高线的方法-百度经验

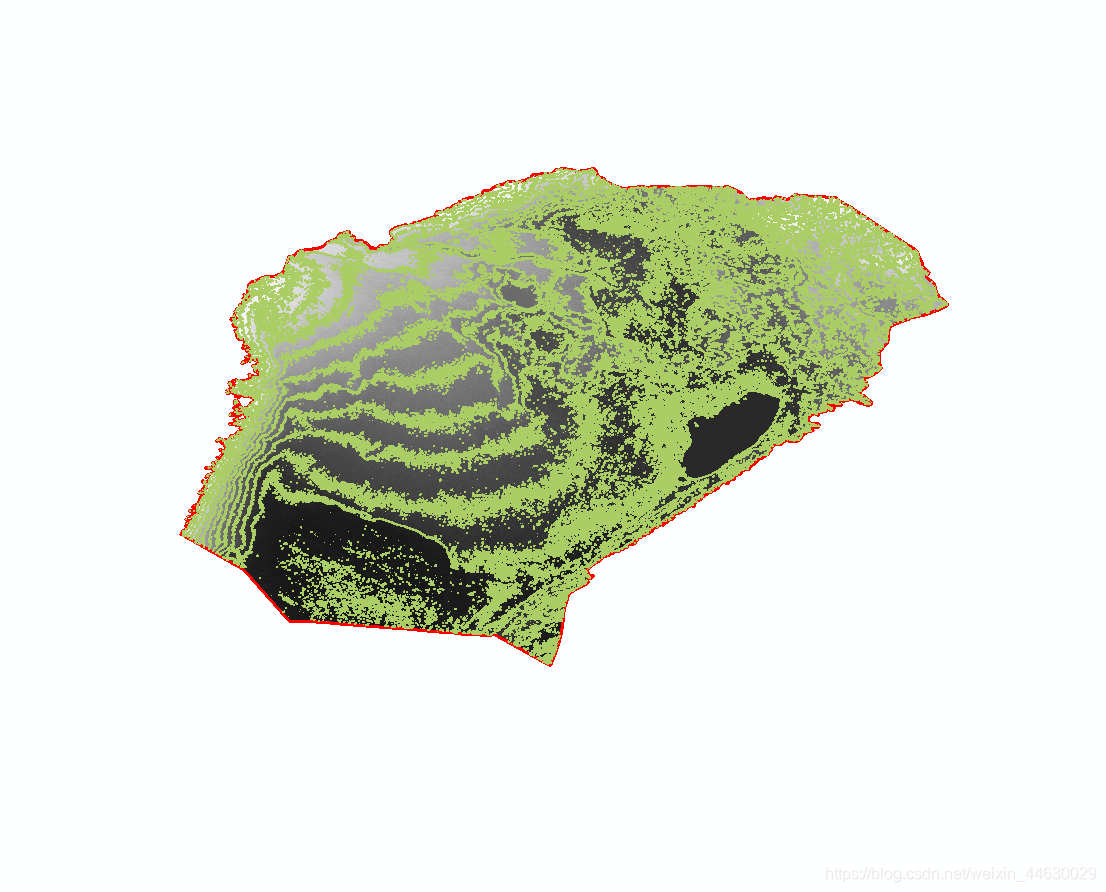

没办法，不会就的学，按他们的教程一步一步做呗，最后的出来的结果是这样的
在这里插入图片描述

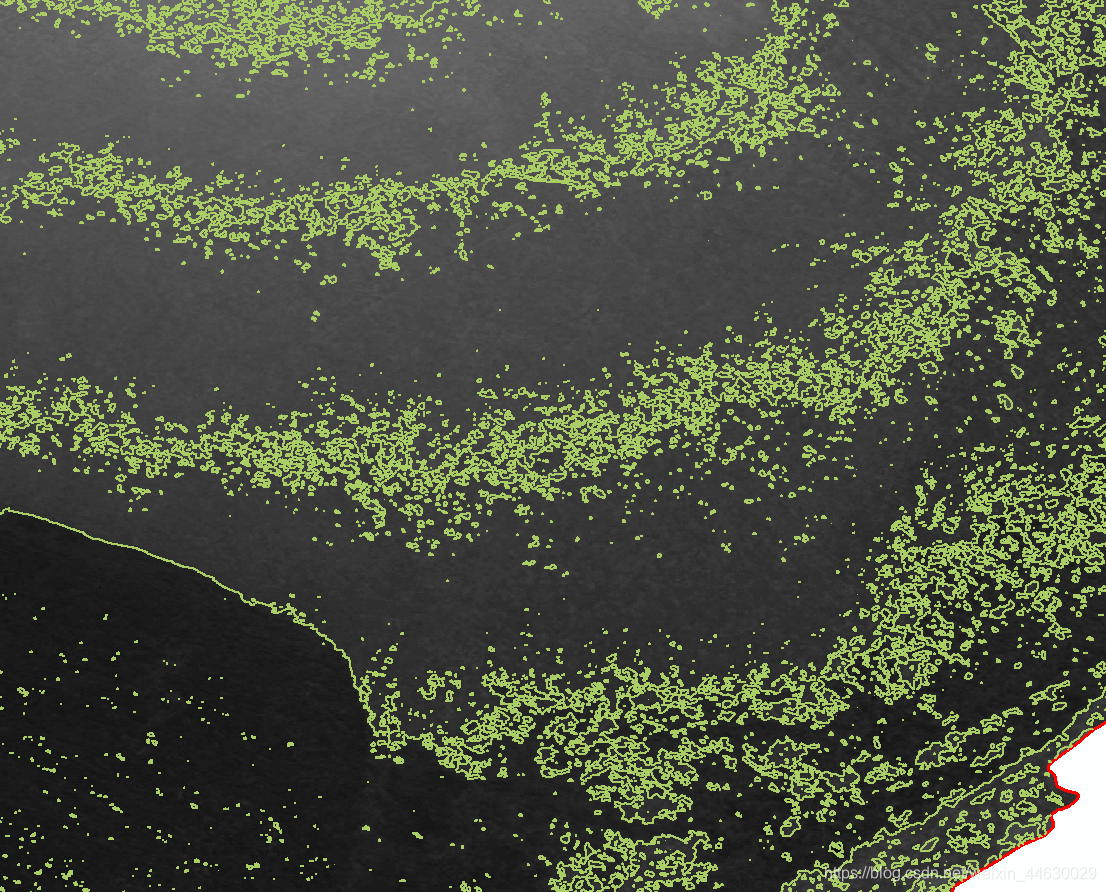

放大一点是这样的

这是什么？？？全是小圈圈，能是等高线吗，这种东西根本没法用好吗？？？
纠结这个问题很久，查了很多资料，arcgis操作无数次也没找到解决办法。
但是我这个人天生执着，哈哈哈，说实话吧，是因为这个问题是一个妹子问我的，男生嘛，在妹子面前总想展示自己，所以我真的就很执着，继续查资料，用arcgis反复操作，最后真的做出来了。请认真看下面的思路

问题解决思路

终于，通过对比我发现直接转dem失败的原因是dem栅格数据的像元特别小，通常像元越小栅格数据带的数据越多，但是当我们用dem数据（我下的dem是30m分辨率），像元越小给我们造成的麻烦越大。

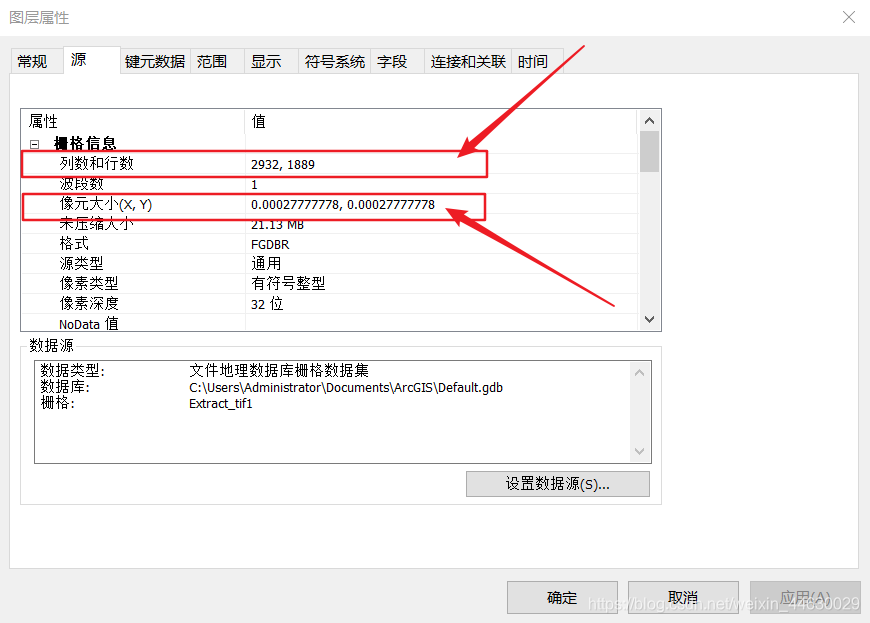

dem数据像元大小
像元大小0.000277，实际应为30m（这里涉及到一个投影坐标系的问题，只需要用投影栅格工具即可）。再看dem数据的行数和列数，都是非常大的，虽然分辨率很高，但是不利于转等高线。所以基本思路就是，对栅格数据进行重采样，降低dem分辨率，然后再用等值线工具转等高线。 请继续看详细步骤。

dem生成等高线详细步骤

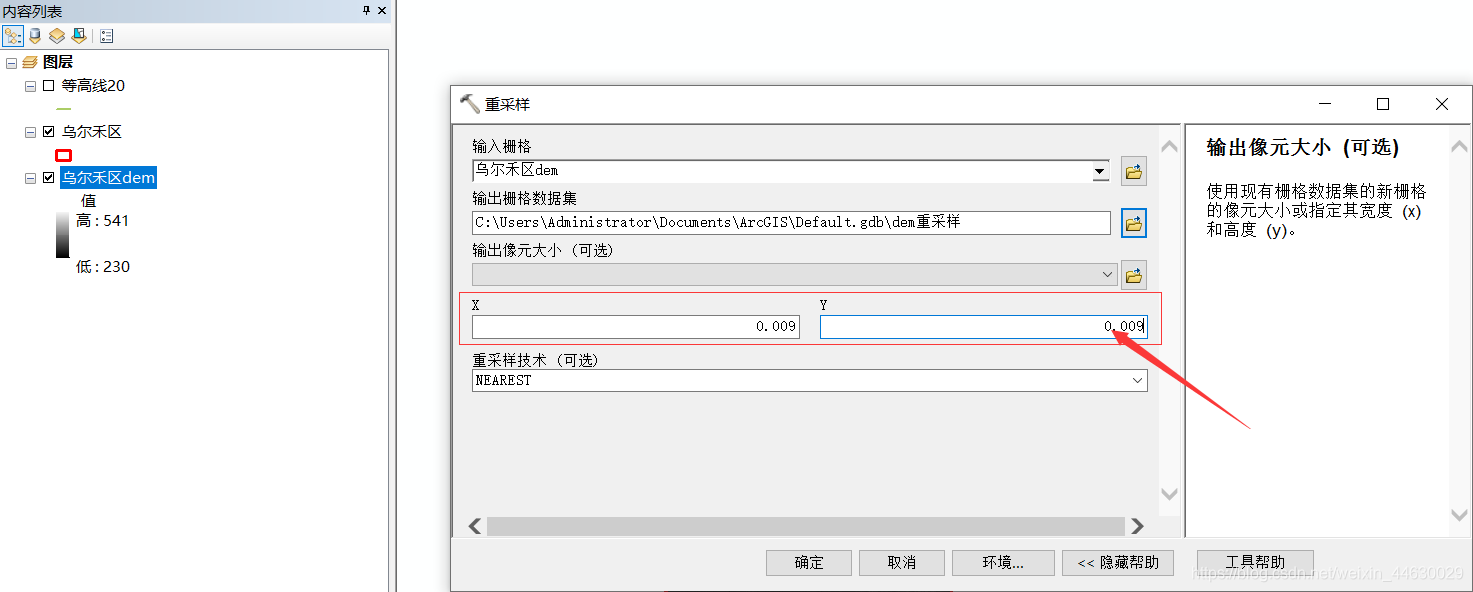

第一步，重采样
在这里插入图片描述
重采样像元大小设置为0.009，至于问什么是0.009，可不可以设置其他值，答案是可以的，具体多少需要根据数据来定，这里的0.009是经过多次测试选定的合适值。

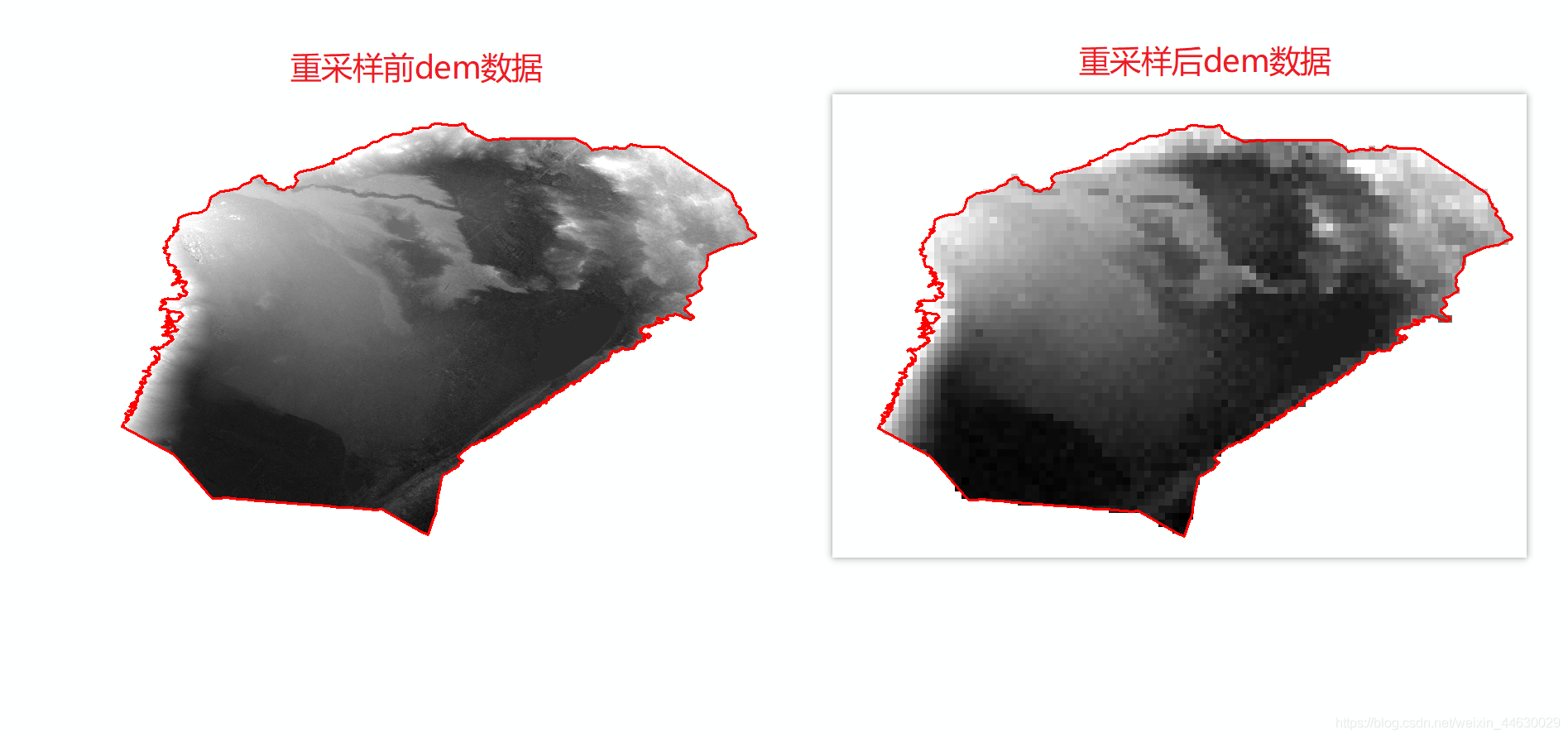

重采样结果

通过对比重采样前后dem数据可以看出，重采样的dem数据明显网格化（注意右上角）。

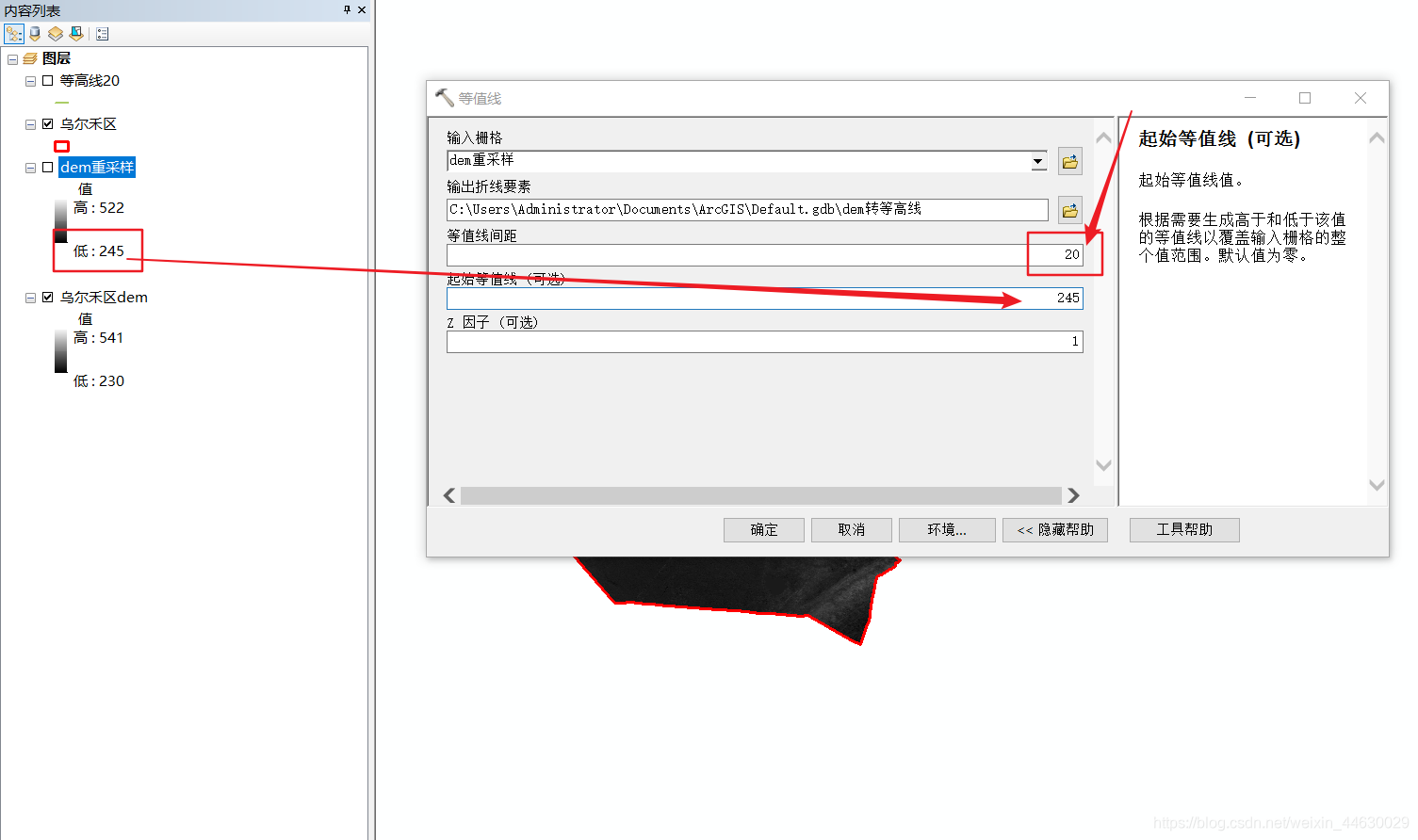

第二步，转等高线
在这里插入图片描述
等值线间距设置为20（根据数据和自己的需要来，如果高差很大间距设置大一些，如果高差很小间距可以设置小一点）；起始等高线值可以不选，也可以设置为最低等高线，也可以是其他值；z 因子默认即可。

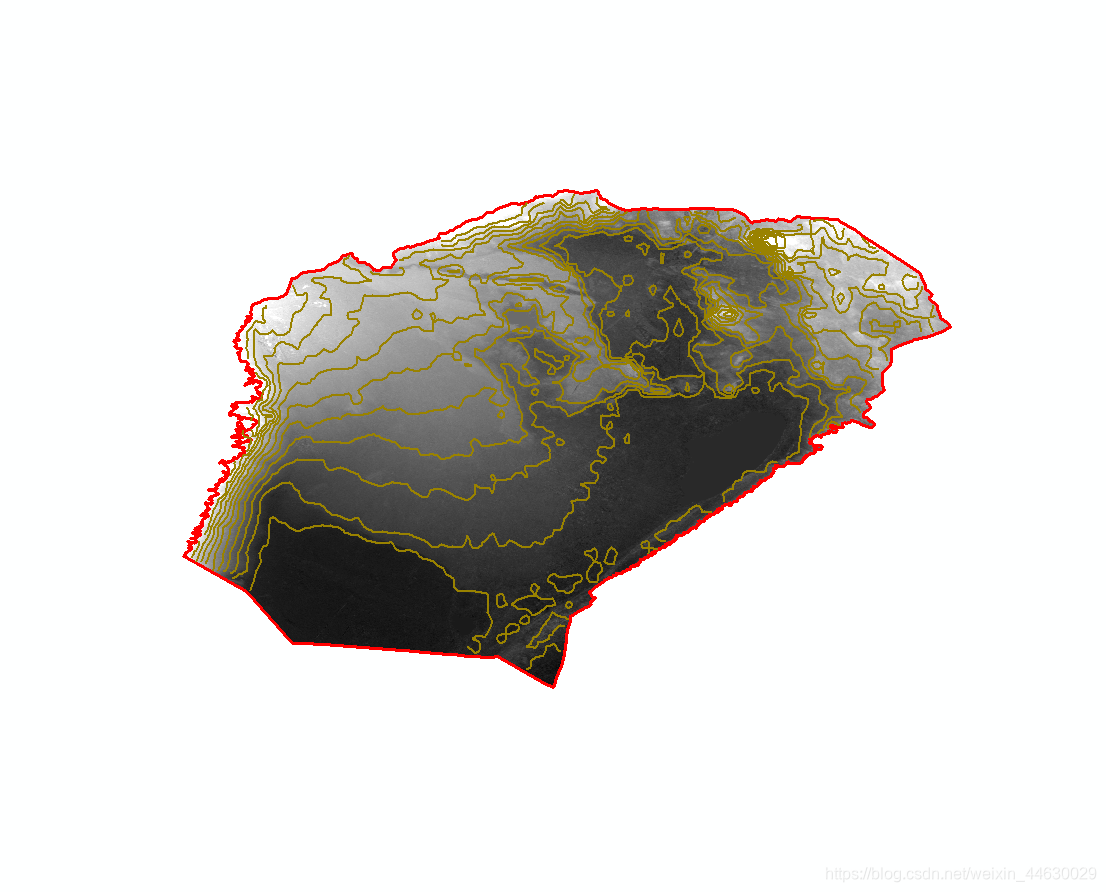

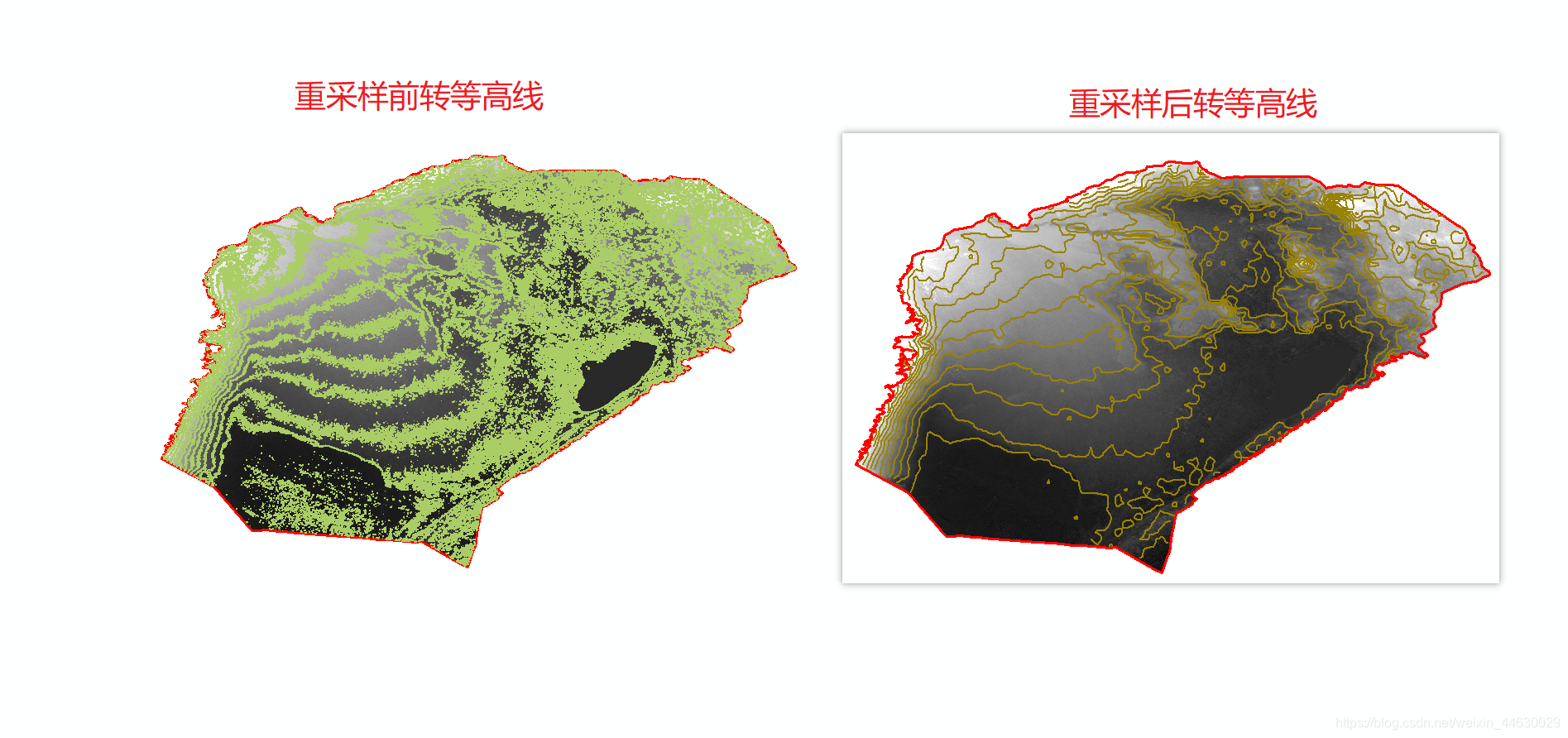

转等高线结果
在这里插入图片描述
前后对比差距是不是非常大，重采样后转的等高线才有等高线的样子。注意这里没有结束，还需要简单处理。

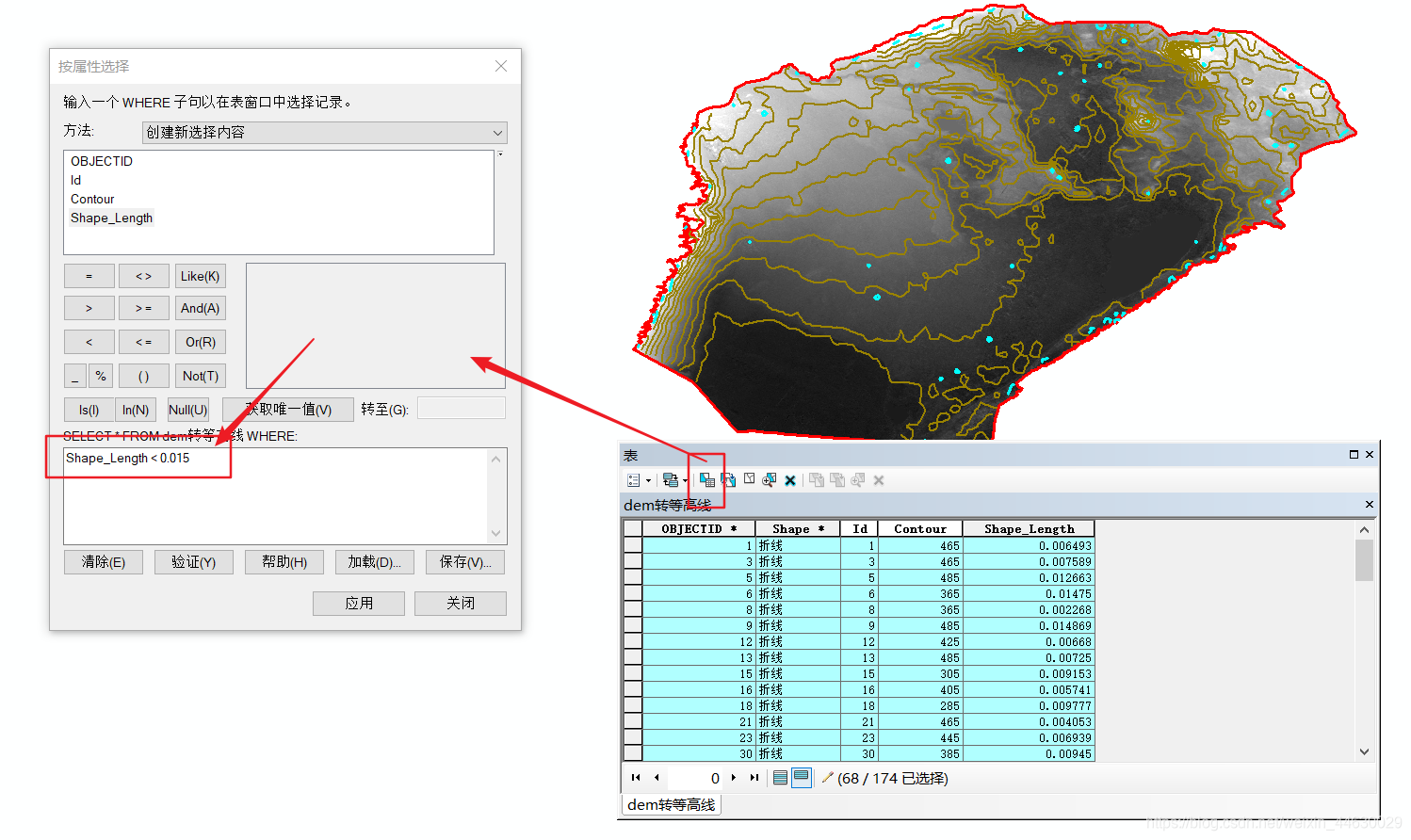

第三步，精修

精修就是删掉特别小的等高线，这部分等高线可能是由于dem误差引起，删掉可以更美观，冰不会影响等高线的使用。
结果
在这里插入图片描述
是不是更美观了？？？注意这里还没结束，继续进行美观化。

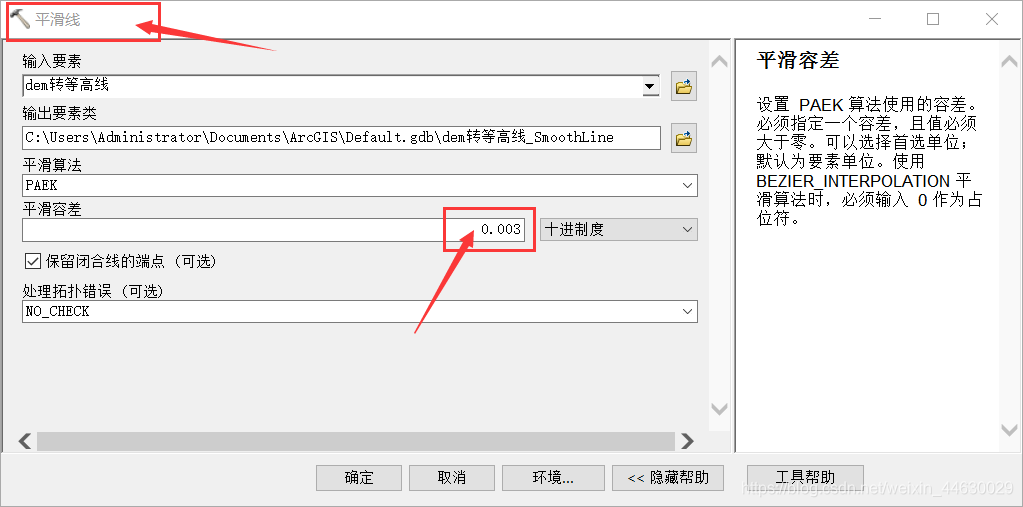

第四步，平滑等高线

平滑容差是根据多次测试经验获取的。
结果

到此，等高线所有处理都结束了。

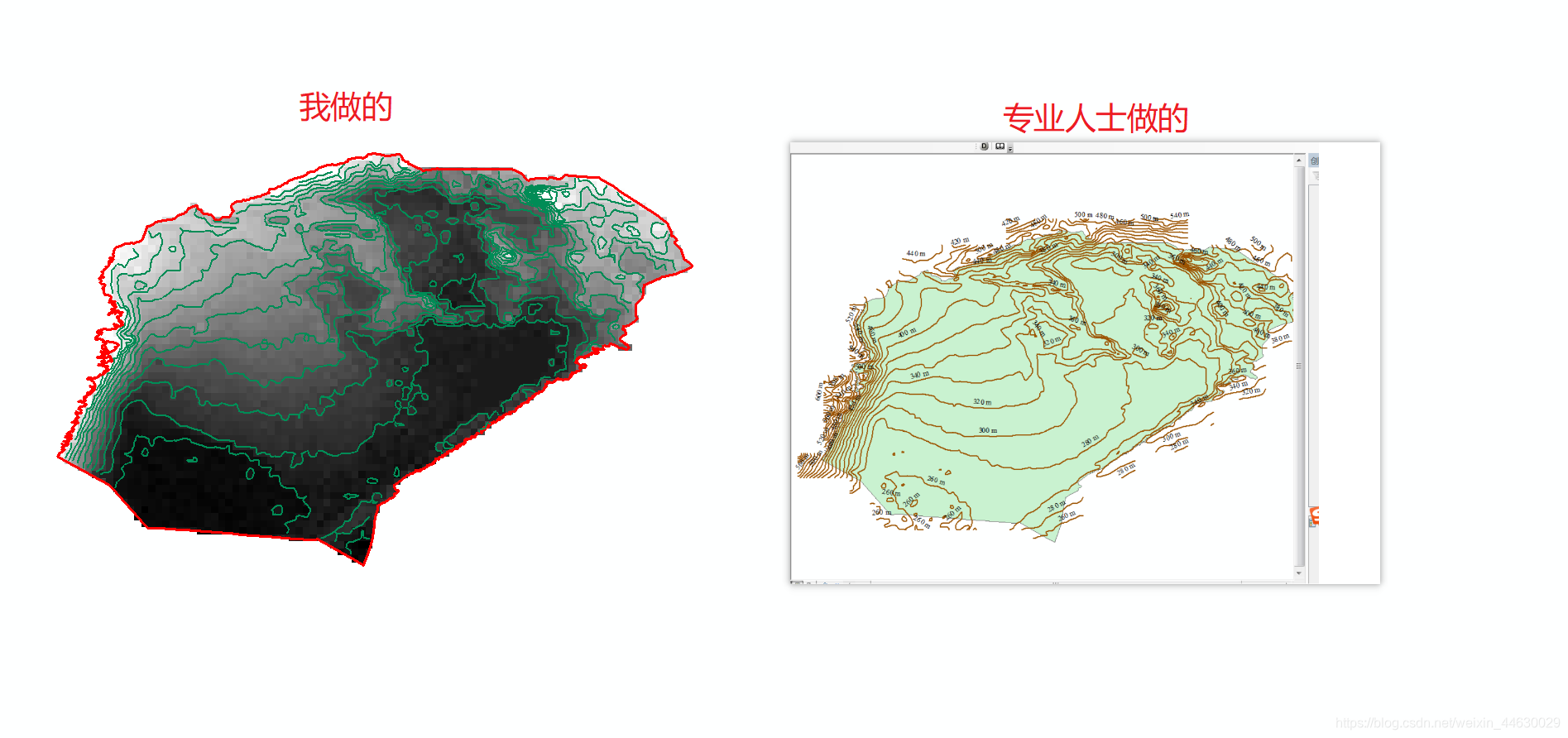

最后结果

这个专业人士做一个等高线要200块，去你的。求人不如求己，自己做。
