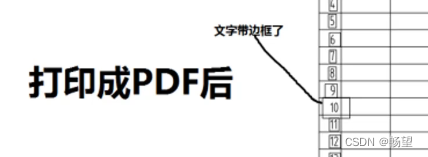

若直接打印成PDF出现如下问题
在这里插入图片描述

可在命令框输入epdfshx或pdfshx，将其参数设置为0。

注：CAD2016版需要首先安装设计套件AutoCAD 2016 Service Pack 1，高版本CAD则无需安装

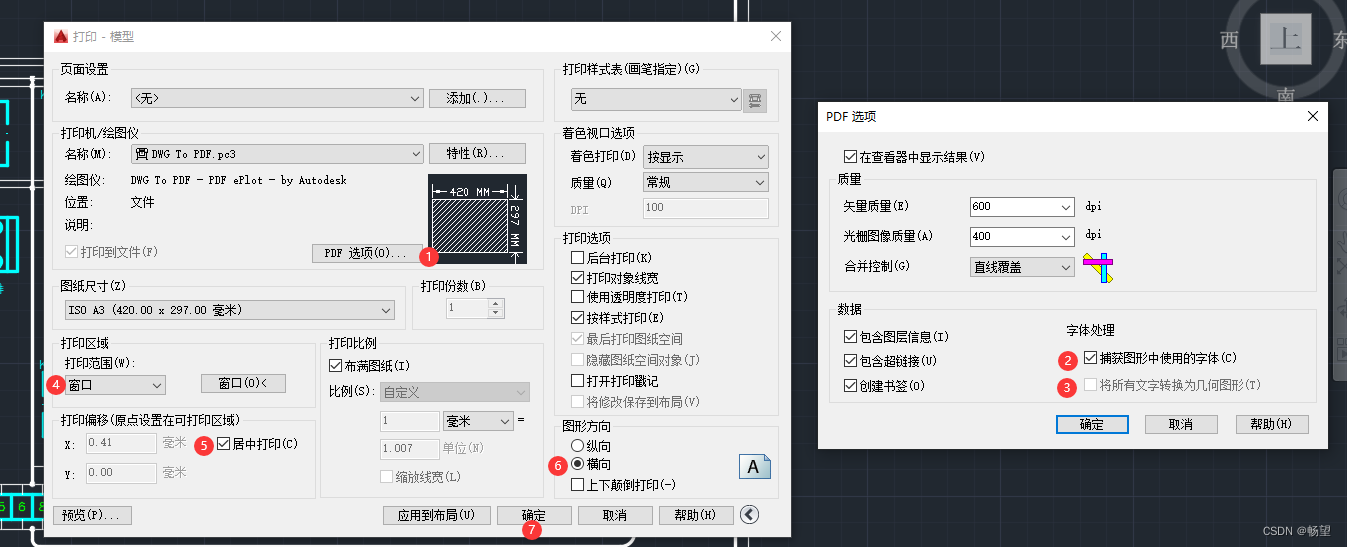

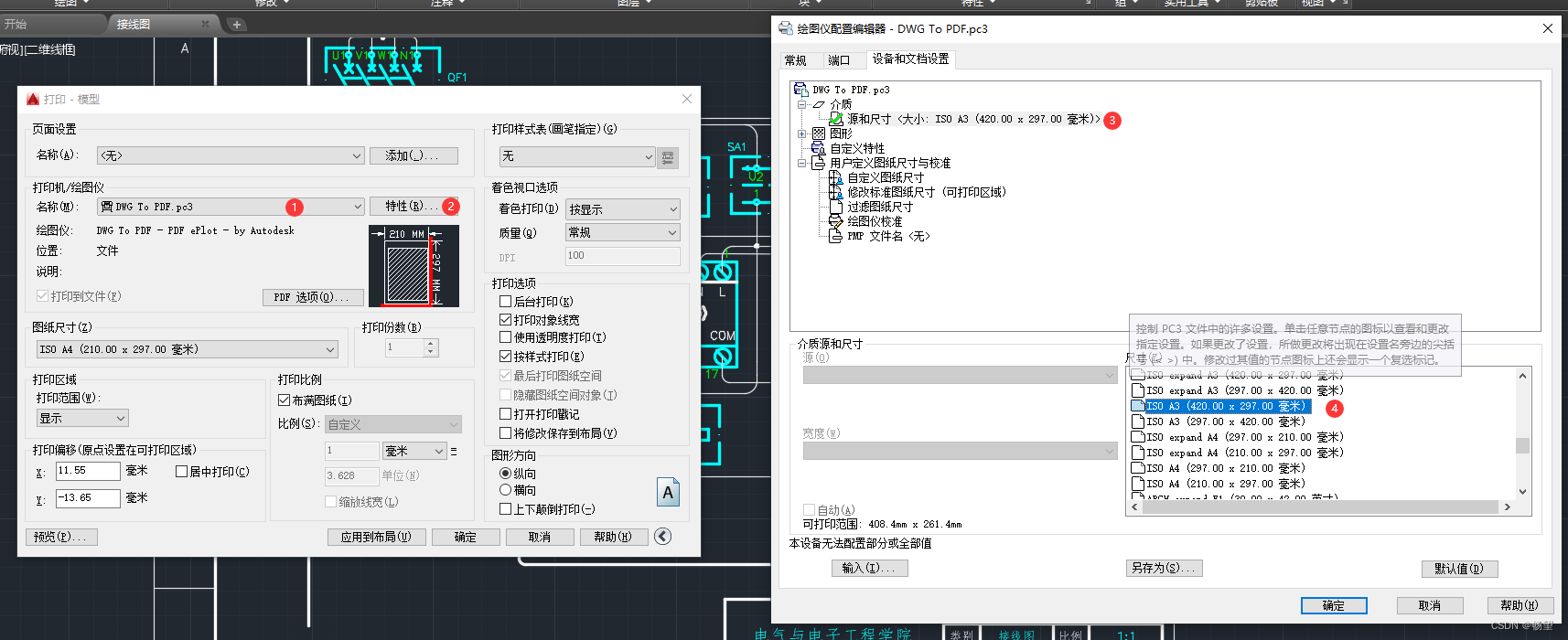

设置打印格式如下(以打印成A3横向为例，打印机名称选择CAD自带的DWG TO PDF.pc3)

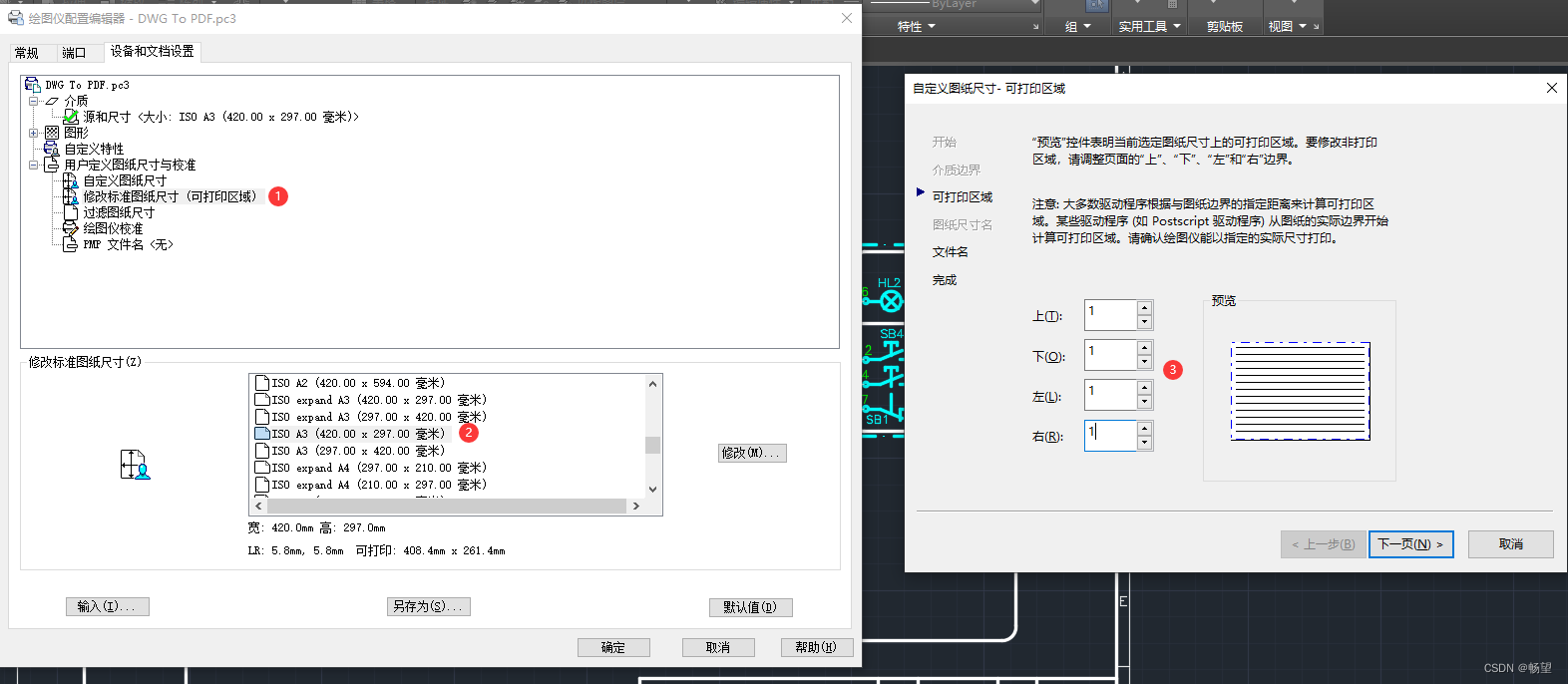

设置界面1
设置界面2
设置界面3
