一、引言

1. 背景介绍

1.1 EMQX是一个高性能的MQTT消息服务器，在当前场景用于处理大规模物联网设备的连接和上报的数据。

1.2 Telegraf是一个收集、处理数据的组件，在当前场景用于收集物联网设备上报到EMQX服务器的数据，并且转发存储到InfluxDB数据库中。

1.3 InfluxDB是一个时序数据库，专门用于存储和查询由时间索引的大量数据，在当前场景用于存储物联网设备上报的数据。

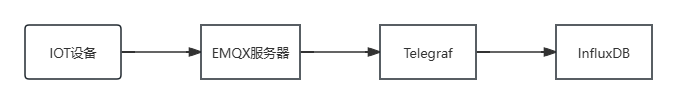

（三者的关系如下图，图中箭头指向为数据的流向）

在这里插入图片描述

2. 目标

通过IOT设备上报报文携带的租户信息，实现IOT设备数据在InfluxDB中的分表（分measurement）存储。

3. 实现方式

利用Telegraf的Processor插件来处理Input插件收集到的租户信息，根据租户信息将数据存储到指定measurement中。（此方法适用于EMQX开源版本，如果使用EMQX企业版可以不需要Telegraf组件直接将数据写入到InfluxDB中，具体方法没有去探究！）

二、准备工作

1. 安装（参考官方文档便可）

2. 配置（Telegraf的配置文件中需要使用）

添加EMQX连接的账号密码
添加InfluxDB的连接Token、创建organization、创建默认的bucket。

三、Telegraf配置详解（重点！）

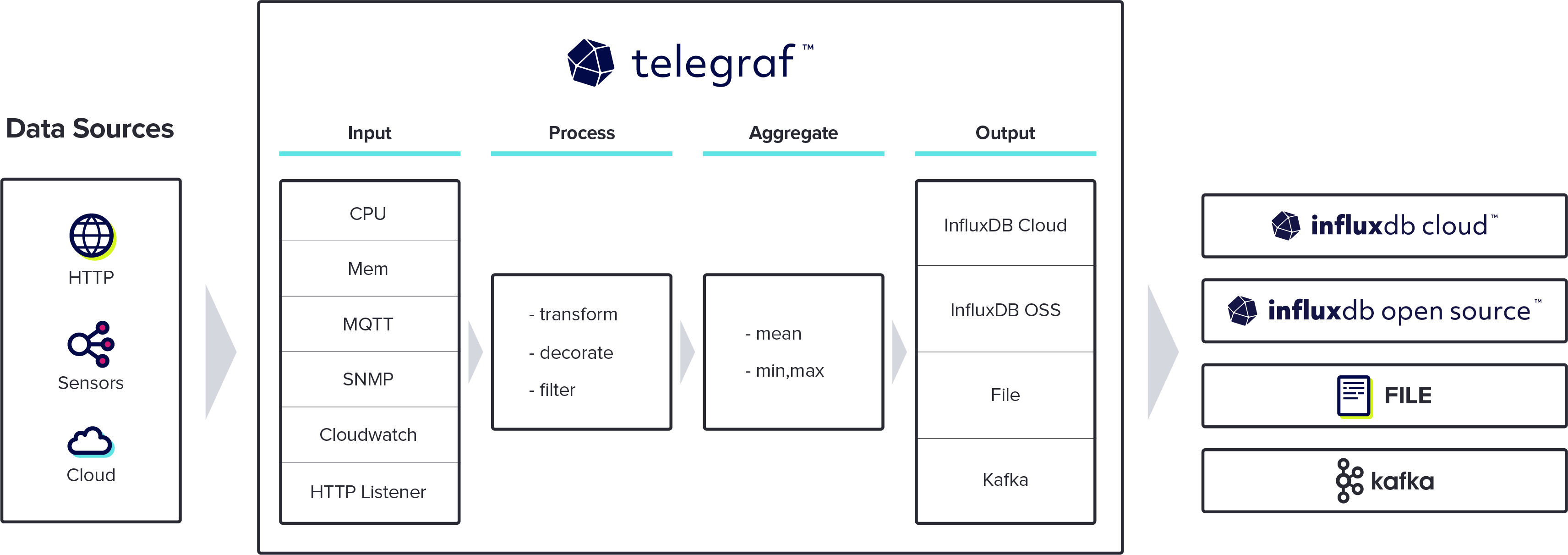

1. 处理流程（重点中的重点！上图！）

在这里插入图片描述

这是telegraf官网搞来的流程图，大家只需要关注中间telegraf这块就行了，简而言之就是外包公司，左手收集金童玉女（数据），右手外包到指定的公司（存储服务器），我恨阿！

telegraf神通广大他可以从boss招（MQTT收集）、也可以从拉勾招（CPU收集），这些招聘路径相当于上图中的Input插件了，你爱从哪里收集就选用什么插件。毕竟telegraf是有良心的包包，对boy and girl们还得细细培训（Process）、对他们掌握的技能聚合统计（Aggregate）一番，才能给他们分配到合适的岗位，不然牛头不对马嘴人家都不爱跟他合作了。

整个过程就是：数据输入(input) -> 数据处理(Process) -> 数据聚合统计（Aggregate）-> 数据输出（output）

（这个过程千万！千万！千万要记住！掌握这个过程才能知道自己该如何处理收集到的数据）

2. Telegraf基础配置

接下来我们就是要配置Telegraf了，仅需小小一个telegraf.conf就能够把telegraf掌握在手掌中。

说来说去就这几点… 具体大家可以看看这个链接

我们此次主要用到的是它的input、Process、Output插件。

3. Input、Process、Output插件的配置（重中之重之重中之重！！）

我们按照数据处理的流程来配置一下telegraf（仅展示了主题相关的字段），

首先是input插件：

###############################################################################
#                            INPUT PLUGINS                                    #
###############################################################################

# boy
 [[inputs.mqtt_consumer]]
   alias = "boy"
   servers = ["tcp://host.docker.internal:1883"]
   # 监听的emqx主题
   topics = ["/boy/+"]
   username = "emqx_username"
   password = "emqx_password"

   # 输入数据的格式
   data_format = "json"

   # 配置该input的名字，官方文档中是写“the base name of the measurement”，此measurement不仅仅    # 可以指InfluxDB中的measurement，还可以指代该input的名字，可以在Process插件中指定该名字进行处理
   name_override = "boy"

   #字段配置（通过该字段形成measurement名，例如boy_java、boy_go..）
   json_string_fields = ["language"]
   tags = {tag1="language"}


# girl
 [[inputs.mqtt_consumer]]
   alias = "girl"
   servers = ["tcp://host.docker.internal:1883"]
   # 监听的emqx主题
   topics = ["/girl/+"]
   username = "emqx_username"
   password = "emqx_password"

   # 输入数据的格式
   data_format = "json"

   # 配置该input的名字，官方文档中是写“the base name of the measurement”，此measurement不仅仅    # 可以指InfluxDB中的measurement，还可以指代该input的名字，可以在Process插件中指定该名字进行处理
   name_override = "girl"

   #字段配置（通过该字段形成measurement名，例如girl_java、girl_go..）
   json_string_fields = ["language"]
   tags = {tag1="language"}

数据收集到了，接着处理一下数据吧，配置Process插件：


###############################################################################
#                            PROCESSOR PLUGINS                                #
###############################################################################

# 调试时可以打开查看input插件收集到的数据
# [[processors.printer]]

[[processors.template]]
  # 这里的作用是只处理名为boy的input插件收集的数据
  namepass=["boy"]
  # 这里的作用是新增一个key为real_measurement_name的tag，并且赋值为template
  tag = "real_measurement_name"
  # 提取input收集的数据中key为language的value，并且和boy_进行拼接
  template = 'boy_{{ .Tag "language" }}'

[[processors.template]]
  # 这里的作用是只处理名为girl的input插件收集的数据
  namepass=["girl"]
  tag = "real_measurement_name"
  # 提取input收集的数据中key为language的value，并且和girl_进行拼接
  template = 'girl_{{ .Tag "language" }}'

# 该插件的作用是将所有数据girl、 boy这两个插件的measurement改成key为real_measurement_name的值，
# 也就是girl_java、girl_go、boy_java、boy_go..
[[processors.converter]]
  namepass=["girl", "boy"]
  [processors.converter.tags]
    measurement = ["real_measurement_name"]

# 调试时可以打开查看经过Process插件处理过后的数据
#[[processors.printer]]

配好处理，接下来就要配置数据输出到influxDB了，也就是配置output插件：

[[outputs.influxdb_v2]]
  urls = ["http://host.docker.internal:8087"]
  token = "apiToken"
  organization = "organization"
  bucket = "bucketname"
  # 当前分measurement是在同一个bucket中，如果需要分bucket的话，可以研究一下bucket_tag这个配置
  # bucket_tag = ""

配置好基础参数和上面的内容后，就可以打开telegraf的日志查看它的处理数据的情况了，或许你看不懂，那不要怕，我们再来了解一下数据在telegraf插件之间流转时的Line Protocol格式，了解完以后就看得懂日志了。
