8052单片机定时计数器T2的使用

一、引言

最近做毕业设计用到了8052单片机，因为8052单片机的性能更强一些，而且有6个中断源，相较于8051单片机增加了定时计数器T2，功能更强大了。

今天主要说一下8052单片机T2做计数器时的用法，主要是寄存器的配置，定时器以及其他的用法等我研究之后再更新此贴。

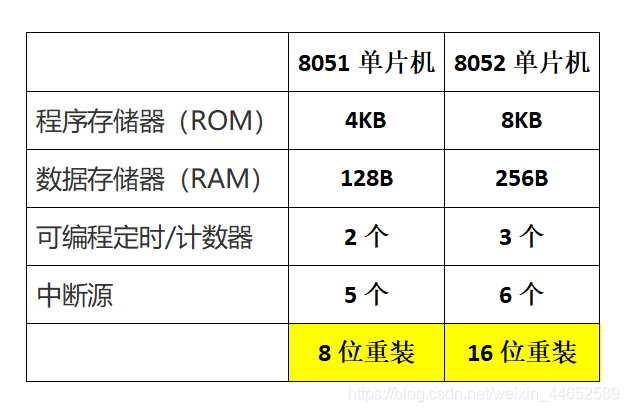

二、8052与8051单片机的区别

备注：8052单片机相较于8051单片机除了ROM和RAM上的提升，主要是增加了一个定时器/计数器T2。

三、定时计数器T2的三种工作模式

1.捕捉模式

捕捉模式参考这里

2.自动重装模式

本文目前主要介绍该模式，其余模式有待更新。

3.波特率发生器

波特率发生器参考这里

四、定时计数器T2的寄存器

和8051单片机一样，T2也有控制寄存器和方式寄存器。
控制寄存器：T2CON，字节地址0C8H
方式寄存器：T2MOD，字节地址0C9H （一般用不到）
加电或复位后自动均置为0。

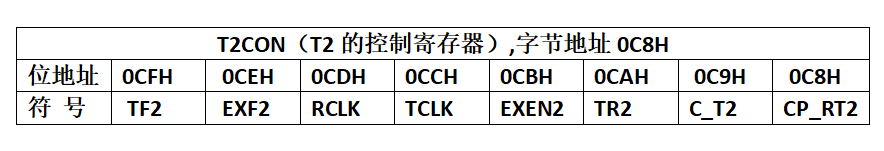

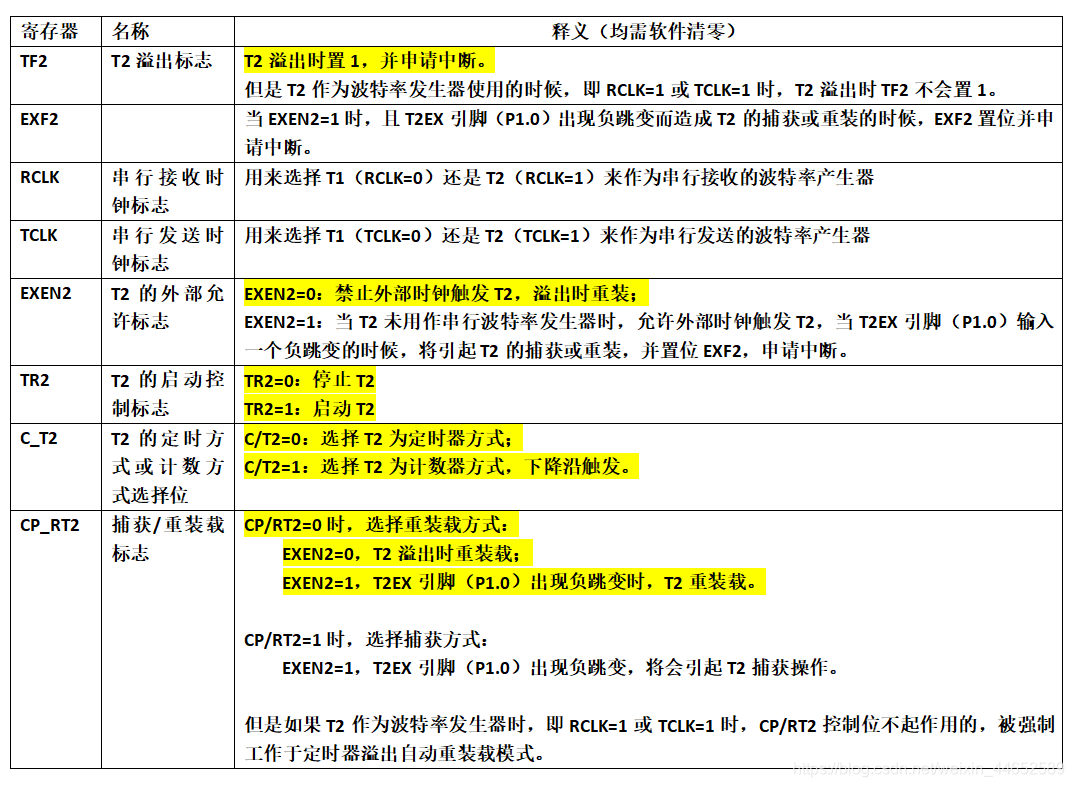

1.T2CON（控制寄存器）

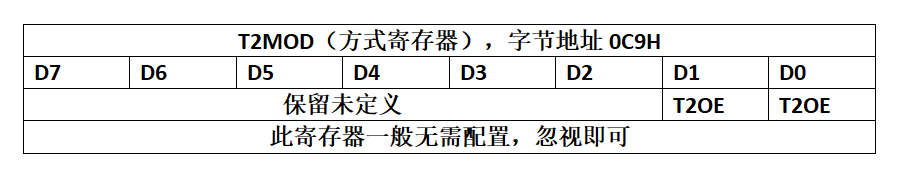

2.T2MOD（方式寄存器）

五、"reg52.h"中包含的位定义变量

经过我的实际测试，再Keil5的环境下，导入头文件#include<reg52.h>后，T2MOD关键字仍不能被识别，但是没关系，T2MOD寄存器一般不用配置。

以下位定义的寄存器可以直接使用：

sfr T2CON  = 0xC8; //Timer 2 CONtrol, 定时器2控制
sfr RCAP2L = 0xCA; //Reload/CAPture 2 Low-byte, 重载/捕获低8位
sfr RCAP2H = 0xCB; //Reload/CAPture 2 High-byte, 重载/捕获高8位
sfr TL2    = 0xCC; //Timer 2 Low-byte, 定时器2低8位
sfr TH2    = 0xCD; //Timer 2 High-byte, 定时器2高8位

sbit TF2    = T2CON^7; //Timer (overflow) Flag 2, 定时器2溢出标志
sbit EXF2   = T2CON^6; //timer EXternal (overflow) Flag 2, 定时器2外部引脚溢出标志
sbit RCLK   = T2CON^5; //Receive CLocK, 接收时钟标志位
sbit TCLK   = T2CON^4; //Transmit CLocK, 发送时钟标志位
sbit EXEN2  = T2CON^3; //timer EXternal ENable, 外部中断允许标志位
sbit TR2    = T2CON^2; //Timer Run control 2, 定时器运行控制2
sbit C_T2   = T2CON^1; //Counter/Timer 2, 计数器/定时器功能选择2
sbit CP_RL2 = T2CON^0; //CaPture/ReLoad 2, 捕获/重载功能选择2
sbit ET2;              //T2的中断允许位，ET2=1，允许中断。ET2=0，不允许中断。

使用时无需定义，直接赋值即可，例如：

RCAP2L = 0xFF;
RCAP2H = 0xFF;

六、实例

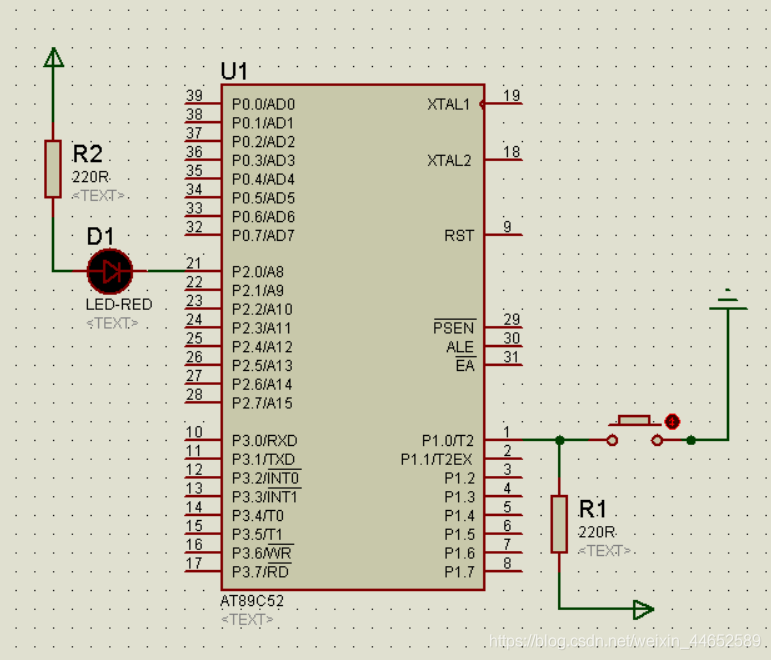

使用T2计数器中断实现LED灯的开关控制。
每按一次开关，T2中断一次，在中断函数中改变LED的亮灭。

#include<reg52.h>
int num=0x00;
int main(){
	T2CON=0x00;    //可不进行配置，这行代码可以不写
	C_T2=1;        //使T2为计数方式
	CP_RL2=0;      //使T2为重装模式
	EXEN2=0;       //禁止外部时钟触发，溢出时重装
	TH2=0XFF;       //高8位初值
	TL2=0XFF;       //低8位初值
	RCAP2H=0xFF;    //溢出时，将RCAP2H重装入TH2
	RCAP2L=0xFF;    //溢出时，将RCAP2L重装入TL2
	TR2=1;          //允许T2工作
	ET2=1;		    //允许T2中断
	EA=1;	        //开总中断
	while(1);
	return 0;
}

timer2() interrupt 5{
	TF2=0;        //清除中断标志位
	EXF2=0;       //清除溢出标志位
	P2=num;
	num=~num;
}
