National_Instrumentals_NX_PXIe_1082

一、主题

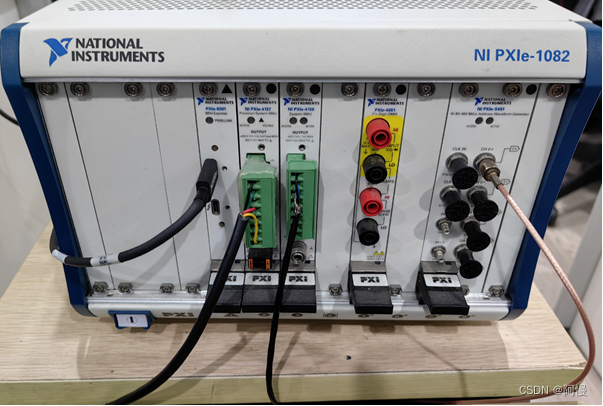

本文主要讲述National_Instrumentals_NX_PXIe_1082产生叠加信号的方法。该仪器有多个板卡，如信号源板卡，万用表板卡，电源板卡等。多个子卡，每个子卡有其特定功能，配合上位机使用，很容易实现一些自动化测试。仪器设备+配套的笔记本一起使用，笔记本主要使用上位机软件。接下来通过演示一个频率为100KHZ的COS信号，和另一个频率为110KHZ的COS信号，两个COS信号叠加之后通过信号发生器输出，采用的是自定义信号的方式（描点法）。

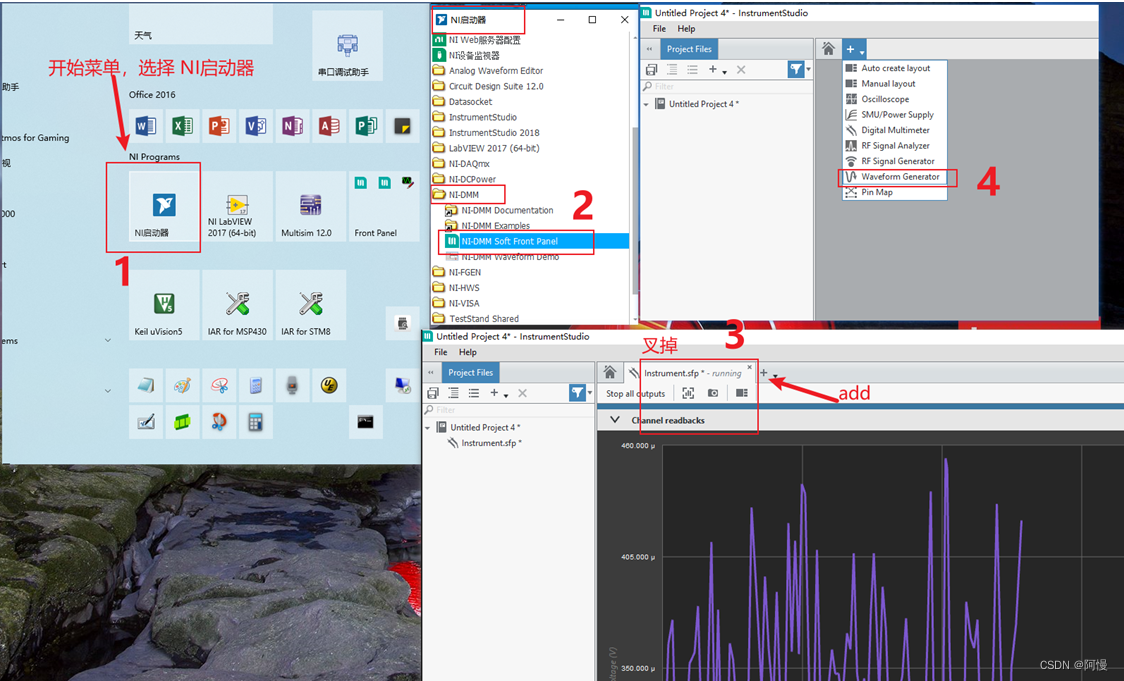

二、上位机软件打开

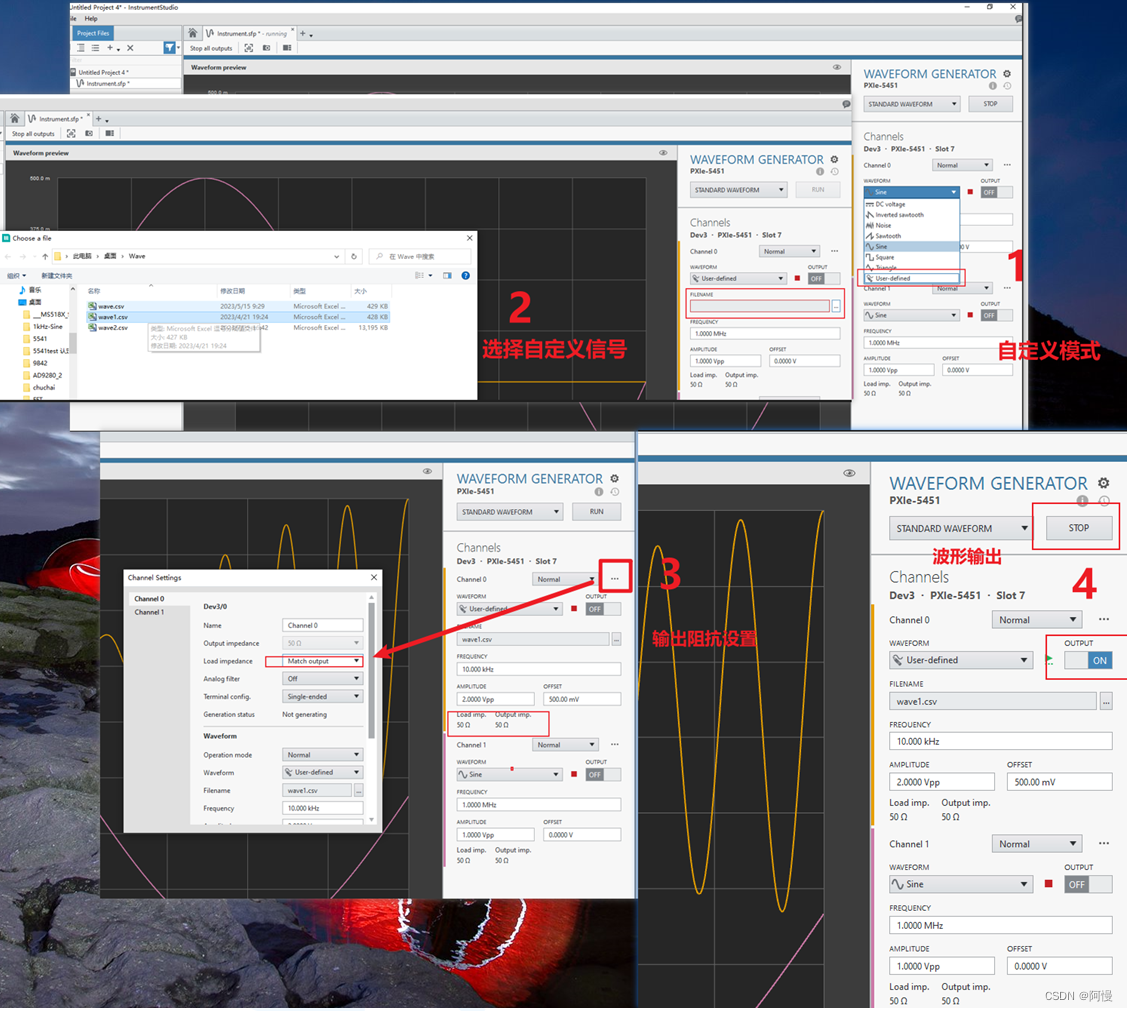

三、上位机配置自定义信号

四、叠加新号产生

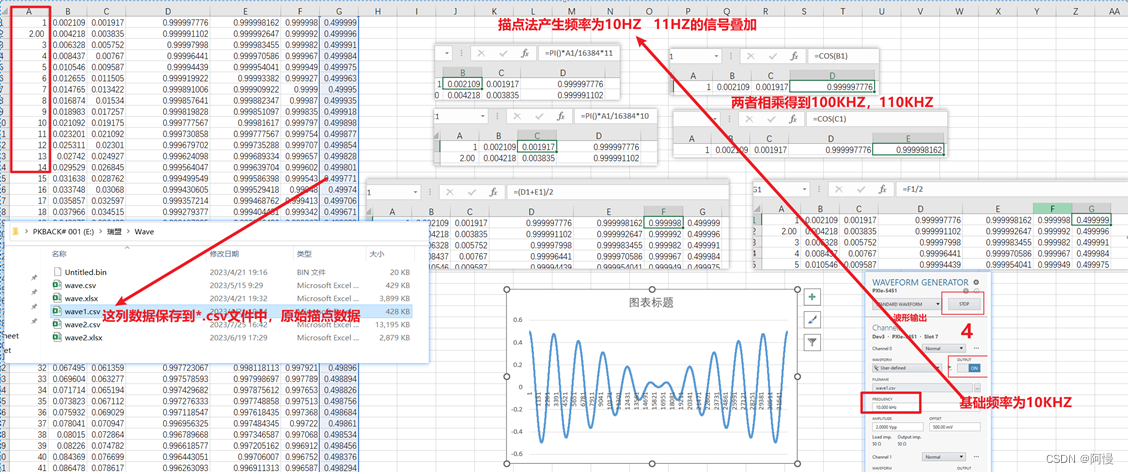

叠加信号使用EXCEL秒点法产生，将生成的最后数据保存为*.csv格式。

五、示波器测试信号输出

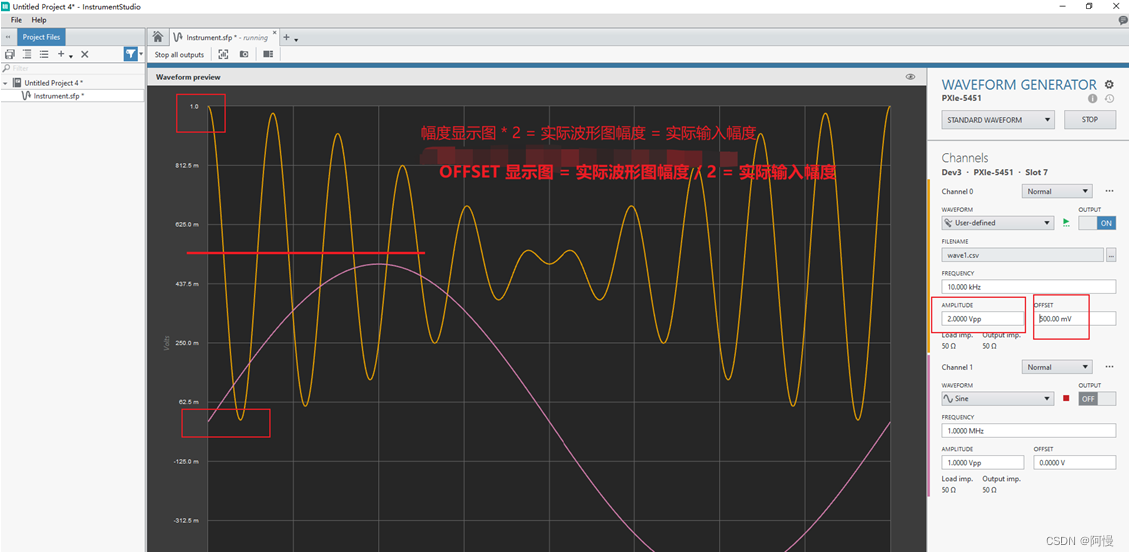

幅度峰峰值2V0，偏置1V0，频率104.42KHZ（接近100K和110K叠加和除以2）。
