【电荷泵】

一、电荷泵

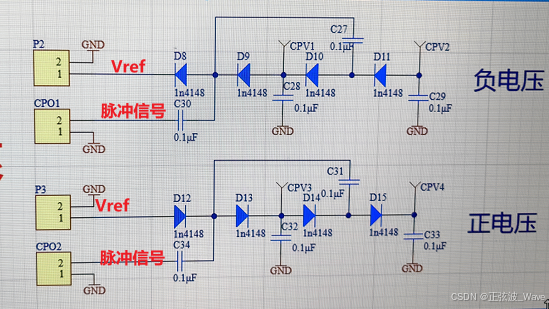

电荷泵，简单来说，就是通过二极管，电容，方波信号，参考电压Vref，总共4个原材料可产生一个比Vref绝对值更大的正电压或者负电压。下图为二级电荷泵电路。

二、电荷泵原理

1、电荷泵输出正电压
1.1 计算方式
多级电路输出电压计算：Vref+ n * (VIH-Vil)，n为级数。 Vih, Vil为脉冲信号的高低申平，Vref需要大于二极管压降（Vref为正值），确保上电后跟Vref相连的二极管处于导通状态（最差情况：Vref与方波信号CPO的低电平必须使得二极管导通）。（级数判断：看输入脉冲信号链路上有几个电容，可以理解为有几级）

1.2 电路工作过程
1、上电时，二极管导通，电容一端为正电压Vref（忽略二极管压降），另一端方波信号CPO输出低电平Vil，电容两端压差为(Vref-Vil)。
2、方波信号CPO输出高电平Vih(电容一端电压为Vih)，根据电容特性（电容两端电压差不能突变），电容两端压差为了能够继续保持(Vref-Vil)不变，电容另一端电压就会同步抬高Vih，变更为(Vref-Vil+Vih) ，即(Vref-Vil+Vih) - (Vref
