在关于HFSS中方向图和db的理解上,这两天发现了一个大坑(也可以说自己之前非常迷惑的一个地方),记录下来,希望可以给其他小伙伴避个坑。

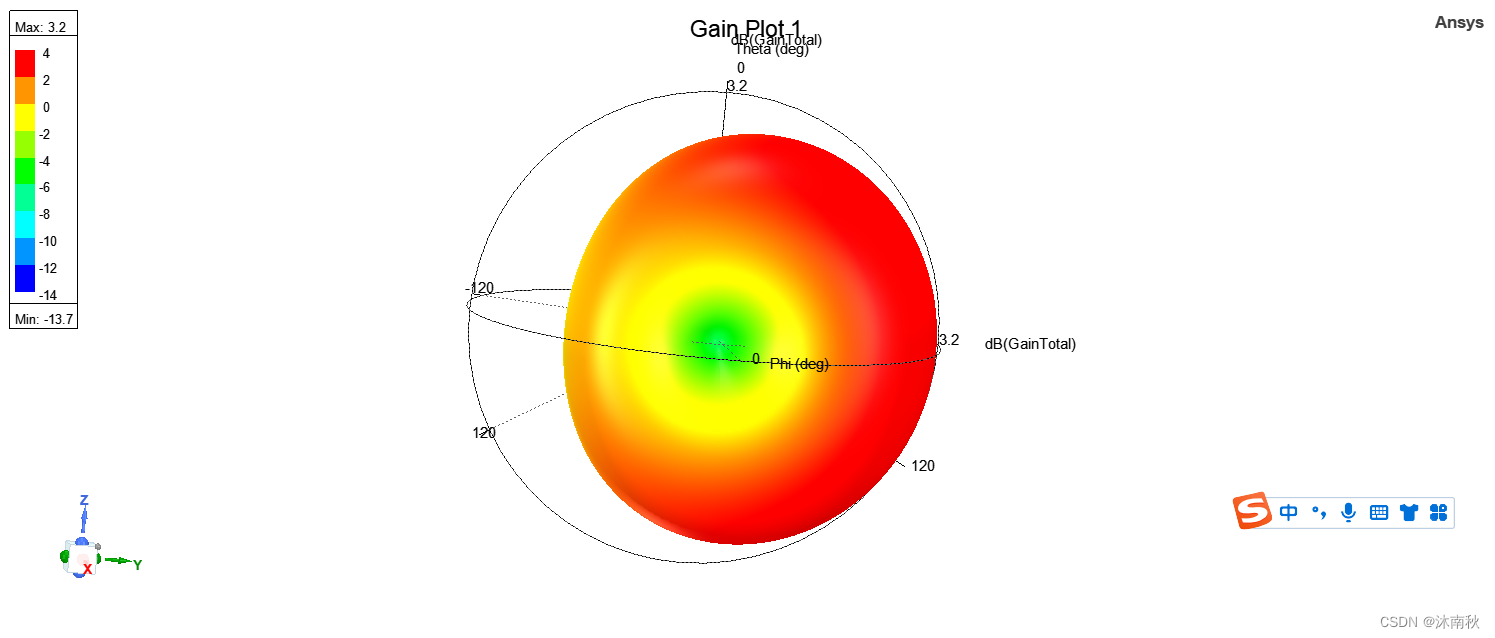

在HFSS中,进行天线仿真的时候,我们通常会查看天线的方向图。
关于方向图上每一点的含义,让我迷惑了一段时间。
我最初的理解是,这表示这一点的相对强度,但是我们都知道,HFSS方向图使用球坐标表示的,不涉及距离。
我们说天线强度,总要加上距离这个参数吧,于是我最初的理解就是,在同样距离上,不同球坐标的相对强度。
但是有时在查看各种方向图、平面图时,也会有一些迷惑,就想把基本概念彻底搞清楚。
于是,我们从这个强度的表示单位开始。天线图中我们选择增益的单位是db,如果你查询资料或者参加一些培训,老师会告诉你,这里的db指的是dbi。
来到这篇文章的关键了,dbi是什么概念呢,网上很多文章都告诉你,dbi是一个比值,相对于“全方向性天线”的比值。
“全方向性天线”,这是什么鬼,不知你看到这个概念会怎么理解,反正我的第一反应就是“全向天线”,那种在某个平面方向均匀,垂直于这个平面明显减弱的天线,方向图是个苹果。
到这里就进入了死胡同,如果一个天线的强度是相对于“苹果”的强度来比较的,那岂不是在方向图里,就没有相对强度了。
因为你可能与苹果最强的那一圈比,也可能比的是苹果凹陷的那部分,参考标准不一样,比出来的强度有什么用?
而且如果是这样,那一个天线的强度到底怎么从方向图上看出来,就会是一个非常玄幻的事情,估计口算微积分的人才能有概念。
我知道,问题一定是出在了这个“全方向性天线”这里。
找了不少资料,终于找到了一些眉目。
有些地方会告诉你,dbi的参考是“点源天线”,更良心的地方会说,是“理想点源全方向性天线”,也就是一个360°处处一致的理想天线(现实中不存在这样的天线)。
如此说来,我最开始对于天线方向图的理解没问题,走了一圈走回了起点。
这里一个有点恼火的地方就是,某百科某乎这样的地方,堂堂皇皇的给出一些看起来权威的定义,这些定义不知出自哪个蹩脚的翻译,对于其中的一些关键点,却不给出解释,就非常容易让人迷惑。
试着去找一下尾即上的定义,却打不开外网,也是无奈了。
如果哪个小伙伴不小心走进了和我一样的坑,希望对你有帮助。
