PCF8591详解

一. PCF8591模块介绍

  1. IIC接口,支持四路模拟输入,一路模拟输出,集成光敏电阻和热敏电阻以及一路电压输入(蓝色定位器调节输入)。
  2. 模块共有三个短路帽,分别控制光敏电阻和热敏电阻以及一路电压接入。也就是说当三个短路帽都接入的时候,模块只能接受一路模拟输入了,其他三路被占用了。
  3. 8-bit 逐次逼近A/D转换器。转换结果为0-255。

二. PCF8591模块使用

读取模拟量的IIC过成为
发送器件地址 —> 发送控制指令 —> 停止 —>f发送器件地址+1 —>读取数据
和IIC读时序一样

1. IIC地址确认

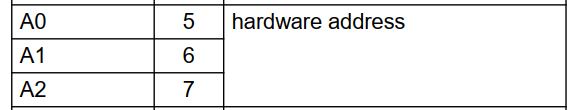

通过芯片手册可以看出,器件地址由A0-2确认,也就是说通过控制A0-2,系统可以同时接入8个PCF8591模块。
在这里插入图片描述

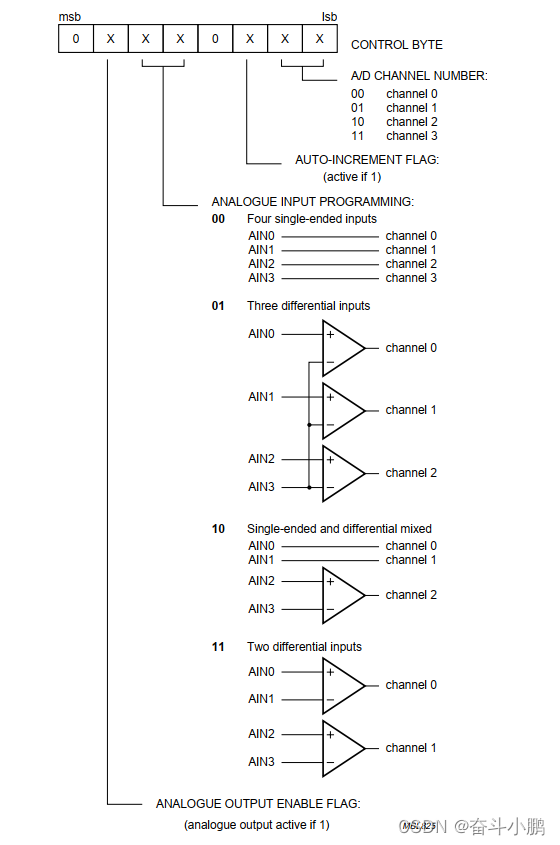

2. 控制字节

0-1 位 : 控制对那个通道的模拟量进行转换
2-3 位:为0不用管
4-5 位:模式选择,单端输入还是差分输入
6 —位: 为1 输出使能
如果不用差分输入的话,控制字节应该是 0x40 - 0x43
在这里插入图片描述

3. 读数据

读到的数据为0-255。


欢迎 关注微信公众号 FPGA之旅 获取更多资讯。
