serdes技术-差分信号传输

1、定义

        差分信号传输是一种常见的信号传输方式，尤其在高速数据通信和数字系统中得到广泛应用。区别于传统的一根信号线一根地线的做法，差分传输在这两根线上都传输信号，这两个信号的振幅相同，相位相反。在这两根线上的传输的信号就是差分信号。信号接收端比较这两个电压的差值来判断发送端发送的逻辑状态。在电路板上，差分走线必须是等长、等宽、紧密靠近、且在同一层面的两根线。

这样做的好处：

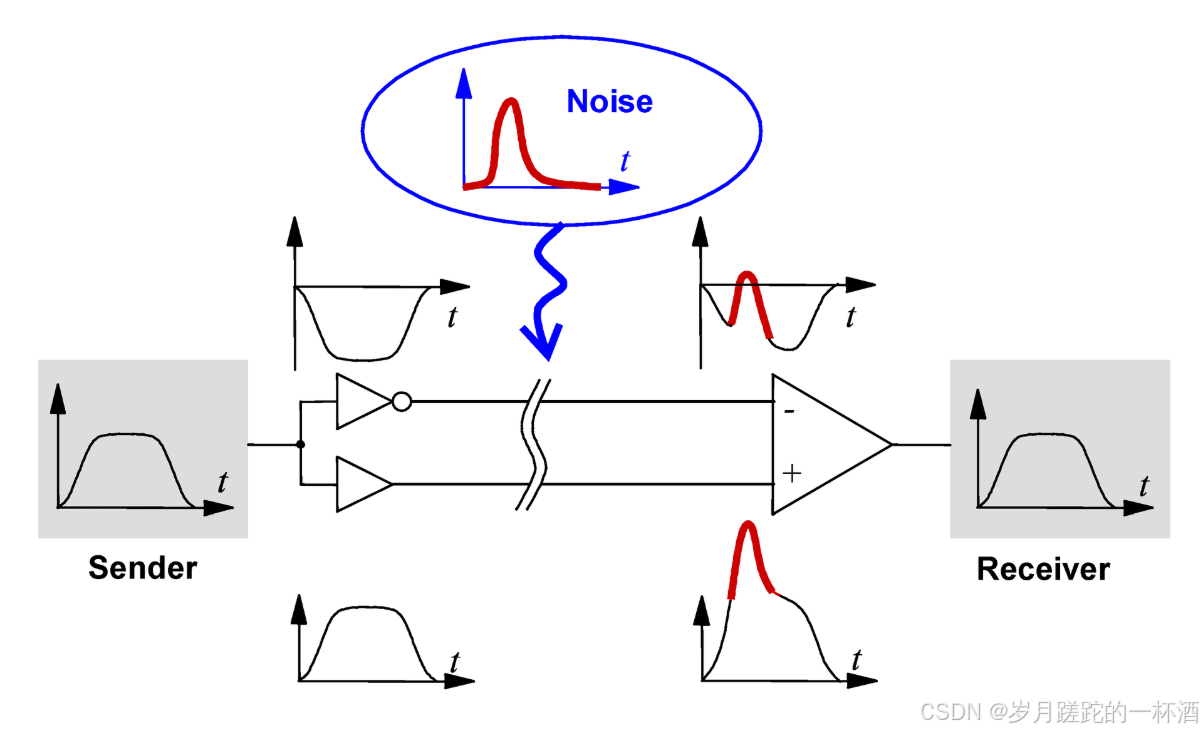

1、左边的Sender是信号源，在线路上传输信号时，它会使用两条线来传输信号：

• 下边的线路传输原信号。
• 上边的线路传输反转的信号。

2、在传输过程中，出现了噪音Noise，Noise也是一种信号，它会把自己叠加到上下两条线路的信号中，可以看到上下两条线路中的信号都产生了相同的波动。

3、最右边的Receiver是查询信号接收装置，它会计算两个信号中同一时刻的差值，然后使用这个差值来重新组织信号，就能得到信号的原始逻辑状态，也就是高电压或者低电压。

2、差分信号相较于传统传输有哪些优缺点：

优点：

1. 抗干扰能力强 ：

   • 差分信号传输利用两个相反的信号进行传输，使得外部噪声的影响在接收端几乎被抵消，从而提高了抗干扰能力。
