1. 基本概念

容器就是一种文件格式，比如flv、mkv、mp4等。包含下面5种流以及文件头信息。
流是一种视频数据信息的传输方式，5种流：音频，视频，字幕，附件，数据。
包在ffmpeg中代表已经编码好的一个单位的音频或者视频。
帧在ffmpeg中帧代表一幅静止的图像（yuv数据）或一些数量的音频采样。
编解码器是对视频进行压缩或者解压缩，CODEC =ENCode （编码） +DECode（解码）
复用/解复用(mux/demux)

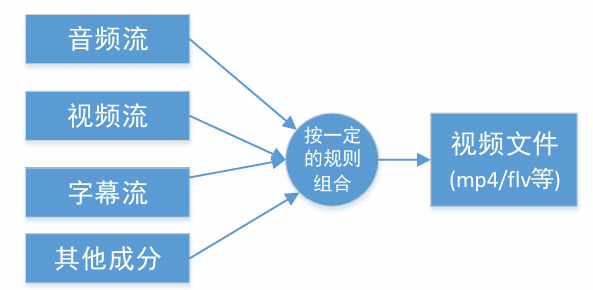

  • 把不同的流按照某种容器的规则放入容器，这种行为叫做复用（mux）

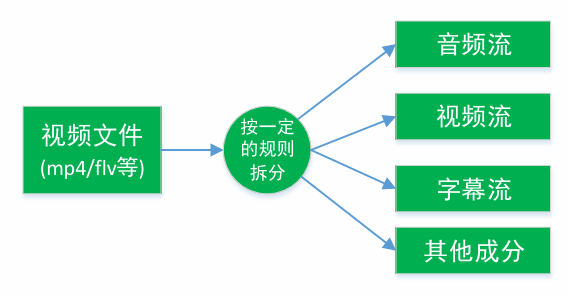

  • 把不同的流从某种容器中解析出来，这种行为叫做解复用(demux)

下面ffmpeg将h264+aac编码的flv文件转码为 h265+mp3编码的mp4文件的处理流程：
flv文件
解复用器
音频包aac
视频包h264
aac音频解码器
原始音频采样pcm
mp3音频编码器
音频包mp3
h264视频解码器
原始视频数据yuv
h265视频编码器
视频包h265
mp4复用器
mp4文件

2. 解封装操作

2.1 封装相关API

◼ AVFormatContext* avformat_alloc_context();负责申请一个AVFormatContext结构的内存,并进行简单初始化
◼ avformat_free_context();释放该结构里的所有东西以及该结构本身
◼ avformat_close_input();关闭解复用器。关闭后就不再需要使用avformat_free_context 进行释放。
◼ avformat_open_input();打开输入视频文件
◼ avformat_find_stream_info()：获取视频文件信息
◼ av_read_frame(); 读取音视频包
◼ avformat_seek_file(); 定位文件
◼ av_seek_frame():定位文件

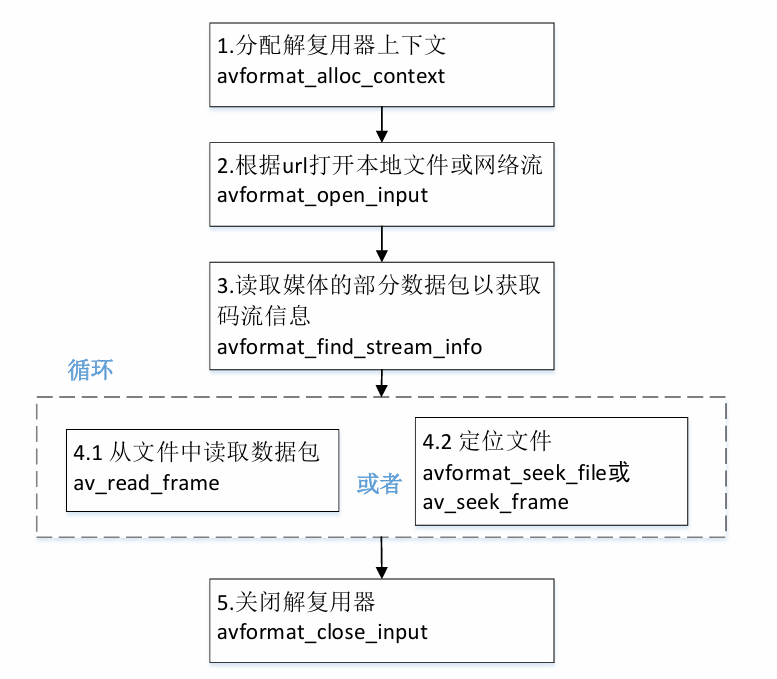

2.2 解封装流程

  1. 创建avformat上下文(可选)

    AVFormatContext* avformat_alloc_context();

    因为调用avformat_open_input函数时会创建, 所以不是必须调用，结束时必须使用avformat_free_context()销毁AVFormatContext指针

  2. 打开输入文件

    // ps	指向AVFormatContext的指针，可以用avformat_alloc_context()提前申请，当然也可直接用
//      avformat_open_input函数生成，不论哪种方式，都必须使用avformat_free_context()销毁该指针
//url	要打开的媒体流地址（或文件路径）
//fmt	输入类型，如果此参数不为空，则强制设置输入媒体的类型（如flv、mp4等）
//options 可选的选项，此处参考ffmpeg命令行操作里的一些输入参数，如reorder_queue_size、
//        stimeout、scan_all_pmts 等等。使用av_dict_set()函数设置，使用av_dict_free()释放。
int avformat_open_input(AVFormatContext **ps, const char *url, ff_const59 AVInputFormat *fmt, AVDictionary **options);

    该函数作用是打开一个输入流（或者文件）并且读取媒体头信息（如音视频编码类型等等）。
    任务结束时使用函数 avformat_close_input()关闭。

  3. 获取码流信息

    区分不同的码流

    ◼ AVMEDIA_TYPE_VIDEO视频流
video_index = av_find_best_stream(ic, AVMEDIA_TYPE_VIDEO,-1,-1, NULL, 0)
◼ AVMEDIA_TYPE_AUDIO音频流
audio_index = av_find_best_stream(ic, AVMEDIA_TYPE_AUDIO,-1,-1, NULL, 0)
AVPacket 里面也有一个index的字段

    由于需要读取数据包，avformat_find_stream_info接口会带来很大的延迟。

    //读取媒体文件的数据包以获取流信息。 这个对于没有header的文件格式（例如MPEG）很有用。
// 总之使用该函数可以将输入流（文件）中的媒体信息（包括编码信息）解析出来。
// 通过ic->streams[i]访问，streams的个数由ic->nb_streams获取。
int avformat_find_stream_info(AVFormatContext *ic, AVDictionary **options)

  4. 读取音视频包

    //将输入文件或输入URL的流内容读取到AVPacket中
int av_read_frame(AVFormatContext *s, AVPacket *pkt);

2.3 解复用代码示例

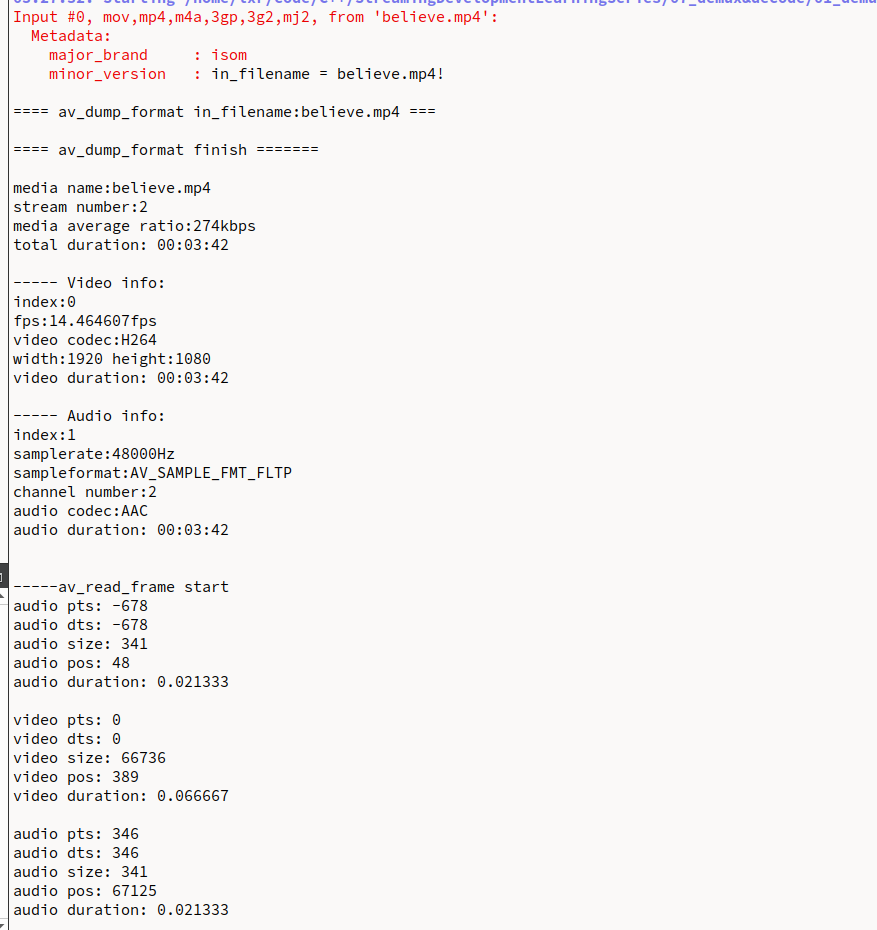

代码地址，打印信息如下
在这里插入图片描述

3. AAC ADTS格式分析

AAC⾳频格式：Advanced Audio Coding(⾼级⾳频解码)，是⼀种由MPEG-4标准定义的有损⾳频压缩格式，由Fraunhofer发展，Dolby, Sony和AT&T是主要的贡献者。

  • ADIF：Audio Data Interchange Format ⾳频数据交换格式。这种格式的特征是可以确定的找到这个⾳频数据的开始，不需进⾏在⾳频数据流中间开始的解码，即它的解码必须在明确定义的开始处进⾏。故这种格式常⽤在磁盘⽂件中。

  • ADTS的全称是Audio Data Transport Stream。是AAC⾳频的传输流格式。AAC⾳频格式在MPEG-2（ISO-13318-7 2003）中有定义。AAC后来⼜被采⽤到MPEG-4标准中。这种格式的特征是它是⼀个有同步字的⽐特流，解码可以在这个流中任何位置开始。它的特征类似于mp3数据流格式。

简单说，ADTS可以在任意帧解码，也就是说它每⼀帧都有头信息。ADIF只有⼀个统⼀的头，所以必须得到所有的数据后解码。

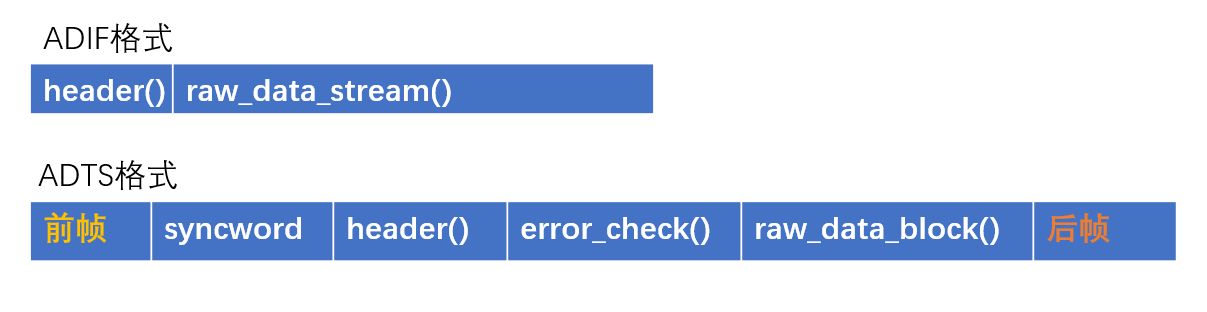

且这两种的header的格式也是不同的，⽬前⼀般编码后的和抽取出的都是ADTS格式的⾳频流。两者具体的组织结构如下所示：

有的时候当你编码AAC裸流的时候，会遇到写出来的AAC⽂件并不能在PC和⼿机上播放，很⼤的可能就是AAC⽂件的每⼀帧⾥缺少了ADTS头信息⽂件的包装拼接, 比如MP4和FLV中的aac音频。解决方法：只需要加⼊头⽂件ADTS即可。⼀个AAC原始数据块⻓度是可变的，对原始帧加 上ADTS头进⾏ADTS的封装，就形成了ADTS帧。

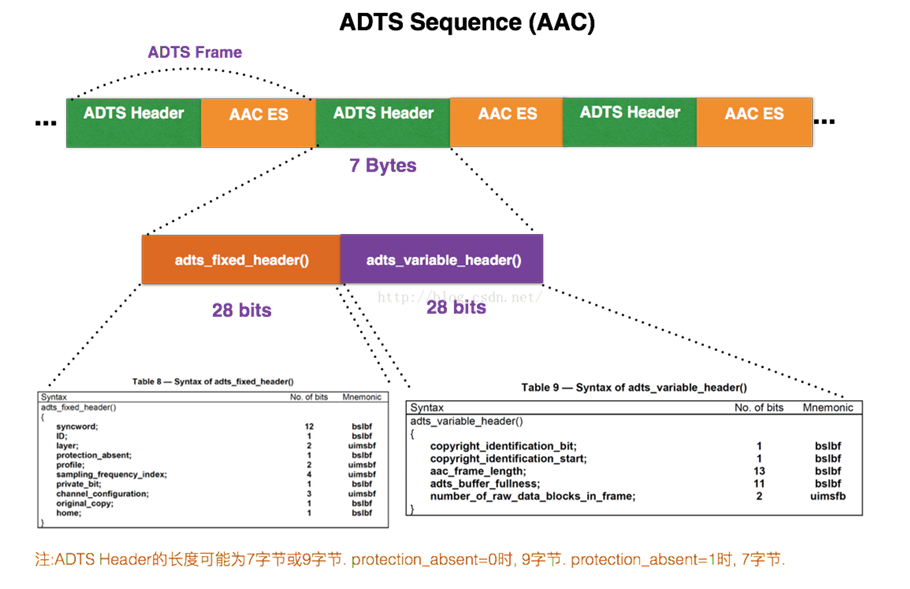

AAC音频文件中的每一帧是由ADTS Header 和 AAC Audio Data组成，结构图如下：

每⼀帧的ADTS的头⽂件都包含了⾳频的采样率，声道，帧⻓度等信息，这样解码器才能解析读取。
⼀般情况下ADTS的头信息都是7个字节，分为2部分：

  • adts_fixed_header();
  • adts_variable_header();

adts_fixed_header为固定头信息，adts_variable_header是可变头信息。固定头信息中的数据每⼀帧都相同，⽽可变头信息则在帧与帧之间可变。

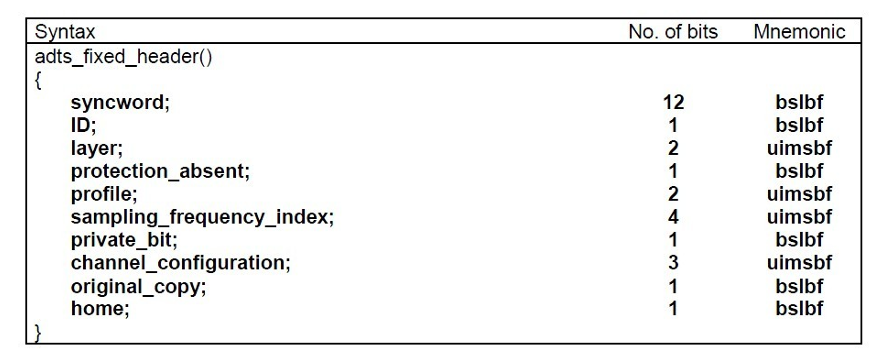

3.1 adts_fixed_header

  • syncword：同步头 总是0xFFF, all bits must be 1，代表着⼀个ADTS帧的开始

  • ID：MPEG标识符，0标识MPEG-4，1标识MPEG-2

  • Layer：always: ‘00’

  • protection_absent：表示是否误码校验。Warning, set to 1 if there is no CRC and 0 if there is CRC

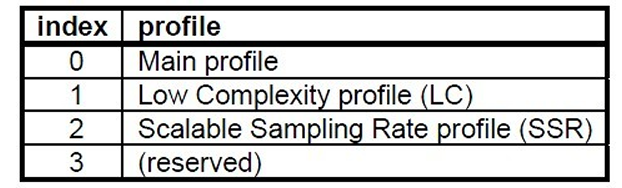

  • profile：表示使⽤哪个级别的AAC，如01 Low Complexity(LC)— AAC LC。有些芯⽚只⽀持AAC LC；MPEG-2 AAC中定义了3种：

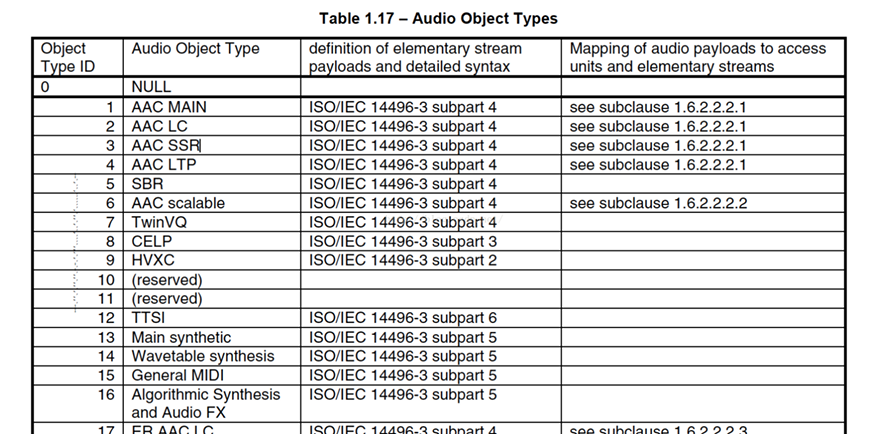

并且profile的值等于 Audio Object Type的值减1 profile = MPEG-4 Audio Object Type - 1
在这里插入图片描述
在ffmpeg源码中我们可以找到AAC级别被设成的值，就不用上面的那个公式来计算了：

   /**
     * profile
     * - encoding: Set by user.
     * - decoding: Set by libavcodec.
     */
     int profile;
	#define FF_PROFILE_UNKNOWN -99
	#define FF_PROFILE_RESERVED -100

	#define FF_PROFILE_AAC_MAIN 0
	#define FF_PROFILE_AAC_LOW  1
	#define FF_PROFILE_AAC_SSR  2
	#define FF_PROFILE_AAC_LTP  3
	#define FF_PROFILE_AAC_HE   4
	#define FF_PROFILE_AAC_HE_V2 28
	#define FF_PROFILE_AAC_LD   22
	#define FF_PROFILE_AAC_ELD  38
	#define FF_PROFILE_MPEG2_AAC_LOW 128
	#define FF_PROFILE_MPEG2_AAC_HE  131

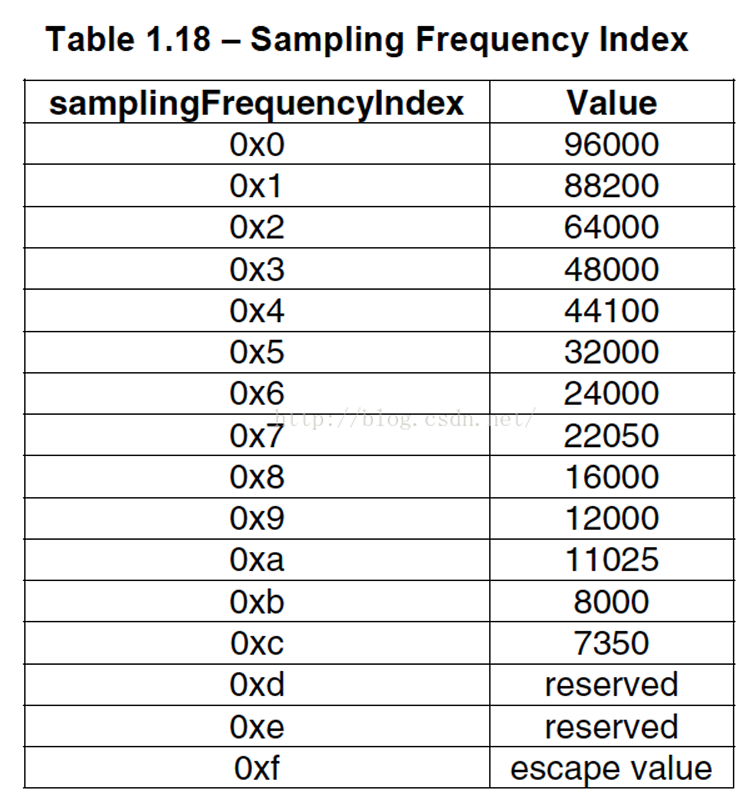

  • sampling_frequency_index：表示使⽤的采样率下标，通过这个下标在 Sampling Frequencies[ ]数组中查找得知采样率的值。

  • channel_configuration: 表示声道数，⽐如2表示⽴体声双声道

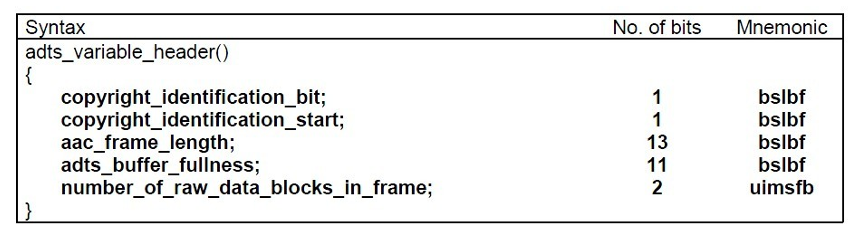

3.2 adts_variable_header

在这里插入图片描述

  • frame_length : ⼀个ADTS帧的⻓度包括ADTS头和AAC原始流. frame length, this value must include 7 or 9 bytes of header length: aac_frame_length = (protection_absent == 1 ? 7 : 9) + size(AACFrame)

    protection_absent=0时, header length=9bytes
    protection_absent=1时, header length=7bytes

  • adts_buffer_fullness：0x7FF 说明是码率可变的码流。number_of_raw_data_blocks_in_frame：表示ADTS帧中有 number_of_raw_data_blocks_in_frame + 1个AAC原始帧。所以说number_of_raw_data_blocks_in_frame == 0 表示说ADTS帧中有⼀个 AAC数据块

帧长度计算

 unsigned int getFrameLength(unsigned char* str)
 {
	   if ( !str )
	   {
	     	return 0;
	   }
	   unsigned int len = 0;
	   int f_bit = str[3];
	   int m_bit = str[4];
	   int b_bit = str[5];
	   len += (b_bit>>5);
	   len += (m_bit<<3);
	   len += ((f_bit&3)<<11);
	   return len;
}

3.3 练习：提取MP4中的aac音频数据

代码可播放生成的aac文件

在这里插入图片描述

4. H264 NALU分析

⾳视频编码在流媒体和⽹络领域占有重要地位；流媒体编解码流程⼤致如下图所示：

4.1 h264编码原理

编码是为了将数据进行压缩，这样在传输的过程中就不会使资源被浪费，用一个简单的例子来说明编码的必要性：

⼀段分辨率为19201080，每个像素点为RGB占⽤3个字节，帧率是25的视频，对于传输带宽的要求是：19201080325/1024/1024=148.315MB/s，换成bps则意味着视频每秒带宽为1186.523Mbps，这样的速率对于⽹络存储是不可接受的。因此视频压缩和编码技术应运⽽⽣。

对于视频⽂件来说，视频由单张图⽚帧所组成，⽐如每秒25帧，但是图⽚帧的像素块之间存在相似性，因此视频帧图像可以进⾏图像压缩（内部压缩 | 空间压缩）；H264采⽤了16*16的分块⼤⼩对，视频帧图像进⾏相似⽐较和压缩编码。如下图所示：

同理两帧图像之间也具有相似相似性，多个连续的图像帧也可以只记录差异，称为时间压缩|帧间压缩

4.2 帧分类（IPB）

  H264结构中，一个视频图像编码后的数据叫做一帧，一帧由一个片（slice）或多个片组成，一个片由一个或多个宏块（MB）组成，一个宏块由16x16的yuv数据组成。宏块作为H264编码的基本单位。
  在H264协议内定义了三种帧，分别是I帧、B帧与P帧。I帧就是之前所说的一个完整的图像帧，而B、帧与P帧所对应的就是之前说的不编码全部图像的帧。P帧与B帧的差别就是P帧是参考之前的I帧 或 P帧而生成的，而B帧是参考前后图像帧（前一个I或P，以及后一个P）编码生成的。
  压缩率 B > P > I

4.3 h264编码结构分析

  H264除了实现了对视频的压缩处理之外，为了⽅便⽹络传输，提供了对应的视频编码和分⽚策略；类似于⽹络数据封装成I帧，在H264中将其称为组(GOP, group of pictures)、⽚（slice）、宏块（
Macroblock）这些⼀起组成了H264的码流分层结构；H264将其组织成为序列(GOP)、图⽚(pictrue)、⽚(Slice)、宏块(Macroblock)、⼦块(subblock)五个层次。
  GOP （图像组）主要⽤作形容⼀个IDR帧 到下⼀个IDR帧之间的间隔了多少个帧。

  H264将视频分为连续的帧进⾏传输，在连续的帧之间使⽤I帧、P帧和B帧。同时对于帧内⽽⾔，将图像分块为⽚、宏块和字块进⾏分⽚传输；通过这个过程实现对视频⽂件的压缩包装。

IDR（Instantaneous Decoding Refresh，即时解码刷新）

在编码解码中为了方便，将GOP中首个I帧要和其他I帧区别开，把第一个I帧叫IDR，这样方便控制编码和解码流程，所以IDR帧一定是I帧，但I帧不一定是IDR帧；IDR帧的作用是立刻刷新,使错误不致传播,从IDR帧开始算新的序列开始编码。I帧有被跨帧参考的可能,IDR不会。

I帧不用参考任何帧，但是之后的P帧和B帧是有可能参考这个I帧之前的帧的。IDR就不允许这样，例如：

  • IDR1 P4 B2 B3 P7 B5 B6 I10 B8 B9 P13 B11 B12 P16 B14 B15 这里的B8可以跨过I10去参考P7
    原始图像：IDR1 B2 B3 P4 B5 B6 P7 B8 B9 I10
  • IDR1 P4 B2 B3 P7 B5 B6 IDR8 P11 B9 B10 P14 B11 B12 这里的B9就只能参照IDR8和P11，不可以参考IDR8前面的帧

作用：
H.264引入 IDR 图像是为了解码的重同步，当解码器解码到 IDR图像时，立即将参考帧队列清空，将已解码的数据全部输出或抛弃，重新查找参数集，开始一个新的序列。这样，如果前一个序列出现重大错误，在这里可以获得重新同步的机会。IDR图像之后的图像永远不会使用IDR之前的图像的数据来解码。

由于B帧需要一直等下一个P帧，所以会有延迟，所以直播一般不会插入B帧。

4.4 h264分层结构

H264的主要目标是为了有高的视频压缩比和良好的网络亲和性，为了达成这两个目标，H264的解决方案是将系统框架分为两个层面，分别是视频编码层面（VCL）和网络抽象层面（NAL），如图
在这里插入图片描述
  VLC层是对核心算法引擎、块、宏块及片的语法级别的定义，负责有效表示视频数据的内容，最终输出编码完的数据SODB；
  NAL层定义了片级以上的语法级别（如序列参数集参数集和图像参数集，针对网络传输，后面会描述到），负责以网络所要求的恰当方式去格式化数据并提供头信息，以保证数据适合各种信道和存储介质上的传输。NAL层将SODB打包成RBSP然后加上NAL头组成一个NALU单元，具体NAL单元的组成也会在后面详细描述。

这里说一下SODB与RBSP的关联

SODB: 数据比特串，是编码后的原始数据；
RBSP: 原始字节序列载荷，是在原始编码数据后面添加了结尾比特，一个bit“1”和若干个比特“0”，用于字节对齐。

4.5 NALU 结构

在经过编码后的H264的码流如图所示， 从图中我们需要得到一个概念，H264码流是由一个个的NAL单元组成，其中SPS、PPS、IDR和SLICE是NAL单元某一类型的数据。
在这里插入图片描述
具体分析
在这里插入图片描述
SPS：序列参数集，SPS中保存了⼀组编码视频序列(Coded video sequence)的全局参数。
PPS：图像参数集，对应的是⼀个序列中某⼀幅图像或者某⼏幅图像的参数。
I帧：帧内编码帧，可独⽴解码⽣成完整的图⽚。
P帧: 前向预测编码帧，需要参考其前⾯的⼀个I 或者B 来⽣成⼀张完整的图⽚。
B帧: 双向预测内插编码帧，则要参考其前⼀个I或者P帧及其后⾯的⼀个P帧来⽣成⼀张完整的图⽚。

发I帧之前，⾄少要发⼀次SPS和PPS。

H.264原始码流(裸流)是由⼀个接⼀个NALU组成，它的功能分为两层，VCL(视频编码层)和NAL(⽹络提取层)：

  • VCL：包括核⼼压缩引擎和块，宏块和⽚的语法级别定义，设计⽬标是尽可能地独⽴于⽹络进⾏⾼效的编码；
  • NAL：负责将VCL产⽣的⽐特字符串适配到各种各样的⽹络和多元环境中，覆盖了所有⽚级以上的语法级别

在VCL进⾏数据传输或存储之前，这些编码的VCL数据，被映射或封装进NAL单元。

⼀个NALU = ⼀组对应于视频编码的NALU头部信息 + ⼀个原始字节序列负荷(RBSP,Raw Byte Sequence Payload)

NALU结构单元的主体结构如下所示；⼀个原始的H.264 NALU单元通常由[StartCode] [NALU Header] [NALU Payload]三部分组成，其中 Start Code ⽤于标示这是⼀个NALU 单元的开始，必须是"00 00 00 01" 或"00 00 01" ，除此之外基本相当于⼀个NAL header + RBSP;
在这里插入图片描述
(对于FFmpeg解复⽤后，MP4⽂件读取出来的packet是不带startcode，但TS⽂件读取出来的packet带startcode）

每个NAL单元是⼀个⼀定语法元素的可变⻓字节字符串，包括包含⼀个字节的头信息（⽤来表示数据类型），以及若⼲整数字节的负荷数据。
在这里插入图片描述

  1. F(forbiden):禁止位，占用NAL头的第一个位，当禁止位值为1时表示语法错误；
  2. NRI:参考级别，占用NAL头的第二到第三个位；值越大，该NAL越重要。
  3. Type:Nal单元数据类型，也就是标识该NAL单元的数据类型是哪种，占用NAL头的第四到第8个位；
    (1～12由H.264使⽤，24～31由H.264以外的应⽤使⽤)

H.264标准指出，当数据流是储存在介质上时，在每个NALU 前添加起始码：0x000001 或0x00000001，⽤来指示⼀个NALU 的起始和终⽌位置：

  • 在这样的机制下，在码流中检测起始码，作为⼀个NALU得起始标识，当检测到下⼀个起始码时，当前NALU结束。
  • 3字节的0x000001只有⼀种场合下使⽤，就是⼀个完整的帧被编为多个slice（⽚）的时候，包含这些slice的NALU 使⽤3字节起始码。其余场合都是4字节0x00000001的。

例⼦：
0x00 00 00 01 67 …
0x00 00 00 01 68 …
0x00 00 00 01 65 …

67(NALU头)：⼆进制：0110 0111 00111 = 7（⼗进制）

具体种类如下：

4.6 annexb模式

H264有两种封装

  • ⼀种是annexb模式，传统模式，有startcode，SPS和PPS是在ES中
  • ⼀种是mp4模式，⼀般mp4 mkv都是mp4模式，没有startcode，SPS和PPS以及其它信息被封装在container中，每⼀个frame前⾯4个字节是这个frame的⻓度

很多解码器只⽀持annexb这种模式，因此需要将mp4做转换：在ffmpeg中⽤h264_mp4toannexb_filter可以做转换(没有start_code 裸流无法播放)
实现：

const AVBitStreamFilter *bsfilter = av_bsf_get_by_name("h264_mp4toannexb");
AVBSFContext *bsf_ctx = NULL;
// 2 初始化过滤器上下⽂
av_bsf_alloc(bsfilter, &bsf_ctx); //AVBSFContext;
// 3 添加解码器属性
avcodec_parameters_copy(bsf_ctx->par_in, ifmt_ctx->streams[videoindex]->codecpar);
av_bsf_init(bsf_ctx);

补充：ts流可以不加start_code，与封装格式有关

具体测试代码见连接h264

5. FLV格式解析

  flv即flash video，是Adobe公司推出的一种音视频封装格式，这家公司在音视频、图像图形领域也算是神一般的存在，多少都用过他们家的产品。常见的Photoshop和Flash palyer就是他们家的。今天要讲到的flv也是他们推出来的，也是Flash palyer播放的标准音视频格式。在HTML5出来之前，想在web上播放音视频，基本都靠flash插件。
  FLV封装格式是由⼀个⽂件头(file header)和 ⽂件体(file Body)组成。其中，FLV body由⼀对对的(Previous Tag Size字段 + tag)组成。Previous Tag Size字段 排列在Tag之前，占⽤4个字节。Previous Tag Size记录了前⾯⼀个Tag的⼤⼩，⽤于逆向读取处理。FLV header后的第⼀个Pervious Tag Size的值为0.
  Tag⼀般可以分为3种类型：脚本(帧)数据类型、⾳频数据类型、视频数据。FLV数据以⼤端序
进⾏存储，在解析时需要注意。⼀个标准FLV⽂件结构如下图：

FLV⽂件的详细内容结构如下图：

flv解析流程如下：

5.1 FLV Header

FLV头占9个字节，⽤来标识⽂件为FLV类型，以及后续存储的⾳视频流。⼀个FLV⽂件，每种类型的tag都属于⼀个流，也就是⼀个flv⽂件最多只有⼀个⾳频流，⼀个视频流，不存在多个独⽴的⾳视频流在⼀个⽂件的情况。
FLV头的结构如下：

FieldTypeComment
签名UI8‘F’(0x46)
签名UI8‘L’(0x4C)
签名UI8‘V’(0x56)
版本UI8FLV的版本。0x01表示FLV版本为1
保留字段UB5前五位都为0
音频流标识UB1是否存在音频流
保留字段UB1为0
视频流标识UB1是否存在视频流
文件头大小UI32FLV版本1时填写9，表明的是FLV头的大小，为后期的FLV版本扩展使用。包括这四个字节。数据的起始位置就是从文件开头偏移这么多的大小。

5.2 FLV_Body

FLV Header之后，就是FLV File Body。FLV File Body是由⼀连串的back-pointers + tags构成。Back-pointer表示Previous Tag Size(前⼀个tag的字节数据⻓度)，占4个字节。00 00 01 7F计算出⼤⼩ 383= 0x0000017F

5.3 FLV_Tag

每⼀个Tag也是由两部分组成:tag header和tag data。Tag Header⾥存放的是当前tag的类型、数据区(tag data)的⻓度等信息。

  • Tag Header
    tag header⼀般占11个字节的内存空间。FLV tag结构如下：
FieldTypeComment
Tag类型 TypeUI88:audio 9:video 18:Script data(脚本数据) all Others:reserved 其他所有值未使用
数据区大小UI24当前tag的数据域的大小，不包含tag header。
Length of the data in the Data field
时间戳 TimestampUI24当前帧时戳，单位是毫秒。相对值，第一个tag的时戳总是为0
时戳扩展字段 TimestampExtendedUI8如果时戳大于0xFFFFFF，将会使用这个字节。这个字节是时戳的高8位，上面的三个字节是低24位。
StreamIDUI24总是为0
数据域UI[8*n]数据域数据

注意：

  1. flv⽂件中Timestamp和TimestampExtended拼出来的是dts。也就是解码时间。Timestamp和TimestampExtended拼出来dts单位为ms。(如果不存在B帧，当然dts等于pts)
  2. CompositionTime 表示PTS相对于DTS的偏移值， 在每个视频tag的第14~16字节，显示时间(pts) = 解码时间（tag的第5~8字节） + CompositionTime CompositionTime的单位也是ms

  • Script Tag Data结构(脚本类型、帧类型)
    该类型Tag⼜被称为MetaData Tag,存放⼀些关于FLV视频和⾳频的元信息，⽐如：duration、width、height等。通常该类型Tag会作为FLV⽂件的第⼀个tag，并且只有⼀个，跟在File Header后。该类型TagDaTa的结构如下所示（source.200kbps.768x320.flv⽂件为例）:

    • 第⼀个AMF包： 第1个字节表示AMF包类型，⼀般总是0x02，表示字符串。第2-3个字节为UI16类型值，标识字符串的⻓度，⼀般总是0x000A（“onMetaData”⻓度）。后⾯字节为具体的字符串，⼀般总为“ onMetaData”（6F,6E,4D,65,74,61,44,61,74,61）。
    • 第⼆个AMF包： 第1个字节表示AMF包类型，⼀般总是0x08，表示数组。第2-5个字节为UI32类型值，表示数组元素的个数。后⾯即为各数组元素的封装，数组元素为元素名称和值组成的对。常⻅的数组元素如下表所示
    值Comment例如
    duration时长(秒)210.732
    width视频宽度768.000
    height视频高度320.000
    videodatarate视频码率207.260
    framerate视频帧率25.000
    videocodecid视频编码ID7.000 (H264为7)
    audiodatarate音频码率29.329
    audiosamplerate音频采样率44100.000
    stereo是否立体声1
    audiocodecid音频编码ID10.000 (AAC为10)
    major_brand格式规范相关isom
    minor_version格式规范相关512
    compatible_brands格式规范相关isomiso2avc1mp41
    encoder封装工具名称Lavf54.63.104
    filesize文件大小（字节）6636853.000

5.4. Audio Tag Data结构(⾳频类型)

⾳频Tag Data区域开始的：

  • 第⼀个字节包含了⾳频数据的参数信息，
  • 第⼆个字节开始为⾳频流数据。

（这两个字节属于tag的data部分，不是header部分）

第⼀个字节为⾳频的信息（仔细看spec发现对于AAC⽽⾔，⽐较有⽤的字段是
SoundFormat），格式如下：

FieldTypeComment
音频格式 SoundFormatUB40 = Linear PCM, platform endian
1 = ADPCM
2 = MP3
3 = Linear PCM, little endian
4 = Nellymoser 16–kHz mono
5 = Nellymoser 8–kHz mono
6 = Nellymoser
7 = G.711 A–law logarithmic PCM
8 = G.711 mu–law logarithmic PCM
9 = reserved
10 = AAC
11 = Speex
14 = MP3 8–KHz
15 = Device–specific sound
采样率 SoundRateUB20 = 5.5kHz
1 = 11kHz
2 = 22.05kHz
3 = 44.1kHz
对于AAC总是3。但实际上AAC是可以支持到48kHz以上的频率（这个参数对于AAC意义不大）。
采样精度 SoundSizeUB10 = snd8Bit
1 = snd16Bit
此参数仅适用于未压缩的格式，压缩后的格式都将其设为1
音频声道 SoundTypeUB10 = sndMono 单声道
1 = sndStereo 立体声，双声道
对于AAC总是1

如果 SoundFormat 表示 AAC，SoundType 应设置为 1（立体声），SoundRate 应设置为 3（44 kHz）。然而，这并不意味着 FLV 中的 AAC 音频总是立体声、44 kHz 数据。相反，Flash Player 会忽略这些值，而是从 AAC 位流中提取声道和采样率数据。

第⼆个字节开始为⾳频数据（需要判断该数据是真正的⾳频数据，还是⾳频config信息）

FieldTypeComment
音频数据UI[8*n]if SoundFormat == 10 (AAC类型) AACAUDIODATA
else Sound data—varies by format

AACAUDIODATA

FieldTypeComment
AACPacketTypeUI80: AAC sequence header
1: AAC raw
DataUI8[n]if AACPacketType == 0
    AudioSpecificConfig
else if AACPacketType == 1
    Raw AAC frame data

The AudioSpecificConfig is explained in ISO 14496-3. AAC sequence header存放的是AudioSpecificConfig结构，该结构则在“ ISO-14496-3 Audio”中描述。
如果是AAC数据，如果他是AAC RAW, tag data[3] 开始才是真正的AAC frame data。

5.5. Video Tag Data结构(视频类型)

视频Tag Data开始的：

  • 第⼀个字节包含视频数据的参数信息，
  • 第⼆个字节开始为视频流数据。

第⼀个字节包含视频信息，格式如下:

FieldTypeComment
帧类型UB41: keyframe (for AVC, a seekable frame)——h264的IDR, 关键帧
2: inter frame (for AVC, a non– seekable frame)——h264的普通帧
3: disposable inter frame (H.263 only)
4: generated keyframe (reserved for server use only)
5: video info/command frame
编码IDUB4使用哪种编码类型：
1: JPEG (currently unused)
2: Sorenson H.263
3: Screen video
4: On2 VP6
5: On2 VP6 with alpha channel
6: Screen video version 2
7: AVC

第⼆个字节开始为视频数据

FieldTypeComment
视频数据UI[8*n]If CodecID == 2
    H263VIDEOPACKET
If CodecID == 3
    SCREENVIDEOPACKET
If CodecID == 4
    VP6FLVIDEOPACKET
If CodecID == 5
    VP6FLALPHAVIDEOPACKET
If CodecID == 6
    SCREENV2VIDEOPACKET
If CodecID == 7 (AVC格式)
    AVCVIDEOPACKET

（1）CompositionTime 单位毫秒
CompositionTime 每个视频tag（整个tag）的第14~16字节（如果是tag data偏移[3]~[5], [0],[1][2:AVCPackettype] ）（表示PTS相对于DTS的偏移值 ）。
CompositionTime 单位为ms : 显示时间 = 解码时间（tag的第5~ 8字节,位置索引[4]~[7]）+CompositionTime

（2）AVCDecoderConfigurationRecord
AVC sequence header就是AVCDecoderConfigurationRecord结构.

5.6 FlvParser

5.6.1 main函数

流程：
1、读取输入文件（flv类型的视频文件）
2、调用Process进行处理
3、退出

int main(int argc, char* argv[])
{
    cout << "Hi, this is FLV parser test program!\n";

    if (argc != 3)
    {
        cout << "FlvParser.exe [input flv] [output flv]" << endl;
        return 0;
    }

    fstream fin;
    fin.open(argv[1], ios_base::in | ios_base::binary);
    if (!fin)
    {
        return 0;
    }

    Process(fin, argv[2]);

    fin.close();

    return 1;
}

5.6.2 处理函数Process

1、读取文件
2、开始解析
3、打印解析信息
4、把解析之后的数据输出到另外一个文件中

void Process(fstream &fin, const char *filename)
{
	CFlvParser parser;

	int nBufSize = 2000 * 1024;
	int nFlvPos = 0;
	unsigned char *pBuf, *pBak;
	pBuf = new unsigned char[nBufSize];
	pBak = new unsigned char[nBufSize];

	while (1)
	{
		int nReadNum = 0;
		int nUsedLen = 0;
		fin.read((char *)pBuf + nFlvPos, nBufSize - nFlvPos);
		nReadNum = fin.gcount();
		if (nReadNum == 0)
			break;
		nFlvPos += nReadNum;

		parser.Parse(pBuf, nFlvPos, nUsedLen);
		if (nFlvPos != nUsedLen)
		{
			memcpy(pBak, pBuf + nUsedLen, nFlvPos - nUsedLen);
			memcpy(pBuf, pBak, nFlvPos - nUsedLen);
		}
		nFlvPos -= nUsedLen;
	}
	parser.PrintInfo();
	/*parser.DumpH264("parser.264");
	parser.DumpAAC("parser.aac");*/

	//dump into flv
	parser.DumpFlv(filename);

	delete []pBak;
	delete []pBuf;
}

5.6.3 解析函数

1、解析flv的头部
2、解析flv的Tag

int CFlvParser::Parse(unsigned char *pBuf, int nBufSize, int &nUsedLen)
{
	int nOffset = 0;

	if (_pFlvHeader == 0)
	{
		CheckBuffer(9);
		_pFlvHeader = CreateFlvHeader(pBuf+nOffset);
		nOffset += _pFlvHeader->nHeadSize;
	}

	while (1)
	{
		CheckBuffer(15);
		int nPrevSize = ShowU32(pBuf + nOffset); //nPrevSize(4字节) + Tag header(11字节)
		nOffset += 4;

		Tag *pTag = CreateTag(pBuf + nOffset, nBufSize-nOffset);
		if (pTag == NULL)
		{
			nOffset -= 4;
			break;
		}
		nOffset += (11 + pTag->_header.nDataSize);

		_vpTag.push_back(pTag);
	}

	nUsedLen = nOffset;
	return 0;
}

5.6.4 FLV相关的数据结构

CFlvParser表示FLV解析器

FLV由FLV头部和FLV体构成，其中FLV体是由一系列的FLV tag构成的

class CFlvParser
{
public:
	CFlvParser();
	virtual ~CFlvParser();

	int Parse(unsigned char *pBuf, int nBufSize, int &nUsedLen);
	int PrintInfo();
	int DumpH264(const std::string &path);
	int DumpAAC(const std::string &path);
	int DumpFlv(const std::string &path);

private:

	// flv的头
	typedef struct FlvHeader_s FlvHeader;

	// Tag头部
	struct TagHeader;

	// flv的tag（普通的script Tag）
	class Tag;

	// 视频类型Tag
	class CVideoTag : public Tag;

	// 音频类型Tag
	class CAudioTag : public Tag;

	// FLV的状态信息
	struct FlvStat;

	static unsigned int ShowU32(unsigned char *pBuf) { return (pBuf[0] << 24) | (pBuf[1] << 16) | (pBuf[2] << 8) | pBuf[3]; }
	static unsigned int ShowU24(unsigned char *pBuf) { return (pBuf[0] << 16) | (pBuf[1] << 8) | (pBuf[2]); }
	static unsigned int ShowU16(unsigned char *pBuf) { return (pBuf[0] << 8) | (pBuf[1]); }
	static unsigned int ShowU8(unsigned char *pBuf) { return (pBuf[0]); }
	static void WriteU64(uint64_t & x, int length, int value);
    static unsigned int WriteU32(unsigned int n);

	friend class Tag;

private:

	FlvHeader *CreateFlvHeader(unsigned char *pBuf);
	int DestroyFlvHeader(FlvHeader *pHeader);
	Tag *CreateTag(unsigned char *pBuf, int nLeftLen);
	int DestroyTag(Tag *pTag);
	int Stat();
	int StatVideo(Tag *pTag);
	int IsUserDataTag(Tag *pTag);

private:

	FlvHeader* _pFlvHeader;
	vector<Tag *> _vpTag;
	FlvStat _sStat;
	CVideojj *_vjj;

	// H.264
	int _nNalUnitLength;
};
FlvHeader表示FLV的头部
	// flv的头
	typedef struct FlvHeader_s
	{
		int nVersion; // 版本
		int bHaveVideo, bHaveAudio; // 是否包含音视频
		int nHeadSize; // FLV头部长度

		/*
		** 指向存放FLV头部的buffer
		** 上面的三个成员指明了FLV头部的信息，是从FLV的头部中“翻译”得到的，
		** 真实的FLV头部是一个二进制比特串，放在一个buffer中，由pFlvHeader成员指明
		*/
		unsigned char *pFlvHeader;
	} FlvHeader;
标签

标签包括标签头部和标签体，根据类型的不同，标签体可以分成三种：
script类型的标签，⾳频标签、视频标签

  • 标签头部
	// Tag头部
	struct TagHeader
	{
		int nType; // 类型
		int nDataSize; // 标签body的大小
		int nTimeStamp; // 时间戳
		int nTSEx; // 时间戳的扩展字节
		int nStreamID; // 流的ID，总是0

		unsigned int nTotalTS;

		TagHeader() : nType(0), nDataSize(0), nTimeStamp(0), nTSEx(0), nStreamID(0), nTotalTS(0) {}
		~TagHeader() {}
	};
  • 标签数据
  1. script类型的标签
	// flv的tag
	class Tag
	{
	public:
	    Tag() : _pTagHeader(NULL), _pTagData(NULL), _pMedia(NULL), _nMediaLen(0) {}
		void Init(TagHeader *pHeader, unsigned char *pBuf, int nLeftLen);

		TagHeader _header;
		unsigned char *_pTagHeader; // 指向标签头部
		unsigned char *_pTagData; // 指向标签body
		unsigned char *_pMedia; // 指向标签的元数据
		int _nMediaLen;
	};
  1. 音频标签
	class CAudioTag : public Tag
	{
	public:
		CAudioTag(TagHeader *pHeader, unsigned char *pBuf, int nLeftLen, CFlvParser *pParser);

		int _nSoundFormat; // 音频编码类型
		int _nSoundRate; // 采样率
		int _nSoundSize; // 精度
		int _nSoundType; // 类型

		// aac
		static int _aacProfile;
		static int _sampleRateIndex;
		static int _channelConfig;

		int ParseAACTag(CFlvParser *pParser);
		int ParseAudioSpecificConfig(CFlvParser *pParser, unsigned char *pTagData);
		int ParseRawAAC(CFlvParser *pParser, unsigned char *pTagData);
	};
  1. 视频标签
	class CVideoTag : public Tag
	{
	public:
		CVideoTag(TagHeader *pHeader, unsigned char *pBuf, int nLeftLen, CFlvParser *pParser);

		int _nFrameType; // 帧类型
		int _nCodecID; // 视频编解码类型
		int ParseH264Tag(CFlvParser *pParser);
		int ParseH264Configuration(CFlvParser *pParser, unsigned char *pTagData);
		int ParseNalu(CFlvParser *pParser, unsigned char *pTagData);
	};

5.6.5 解析FLV头部

int CFlvParser::Parse(unsigned char *pBuf, int nBufSize, int &nUsedLen)
{
	int nOffset = 0;

	if (_pFlvHeader == 0)
	{
		CheckBuffer(9);
		// 解析FLV头部
		_pFlvHeader = CreateFlvHeader(pBuf+nOffset);
		nOffset += _pFlvHeader->nHeadSize;
	}

	while (1)
	{
		CheckBuffer(15);
		int nPrevSize = ShowU32(pBuf + nOffset);
		nOffset += 4;

		Tag *pTag = CreateTag(pBuf + nOffset, nBufSize-nOffset);
		if (pTag == NULL)
		{
			nOffset -= 4;
			break;
		}
		nOffset += (11 + pTag->_header.nDataSize);

		_vpTag.push_back(pTag);
	}

	nUsedLen = nOffset;
	return 0;
}

CFlvParser::FlvHeader *CFlvParser::CreateFlvHeader(unsigned char *pBuf)
{
	FlvHeader *pHeader = new FlvHeader;
	pHeader->nVersion = pBuf[3]; // 版本号
	pHeader->bHaveAudio = (pBuf[4] >> 2) & 0x01; // 是否有音频
	pHeader->bHaveVideo = (pBuf[4] >> 0) & 0x01; // 是否有视频
	pHeader->nHeadSize = ShowU32(pBuf + 5); // 头部长度

	pHeader->pFlvHeader = new unsigned char[pHeader->nHeadSize];
	memcpy(pHeader->pFlvHeader, pBuf, pHeader->nHeadSize);

	return pHeader;
}

5.6.6 解析Tag头部

1、CFlvParser::Parse调用CreateTag解析标签

2、CFlvParser::CreateTag首先解析标签头部

3、根据标签头部的类型字段，判断标签的类型

4、如果是视频标签，那么解析视频标签

5、如果是音频标签，那么解析音频标签

6、如果是其他的标签，那么调用Tag::Init进行解析
解析标签头部的函数
CFlvParser::Tag *CFlvParser::CreateTag(unsigned char *pBuf, int nLeftLen)
{
	// 开始解析标签头部
	TagHeader header;
	header.nType = ShowU8(pBuf+0); // 类型
	header.nDataSize = ShowU24(pBuf + 1); // 标签body的长度
	header.nTimeStamp = ShowU24(pBuf + 4); // 时间戳
	header.nTSEx = ShowU8(pBuf + 7); // 时间戳的扩展字段
	header.nStreamID = ShowU24(pBuf + 8); // 流的id
	header.nTotalTS = (unsigned int)((header.nTSEx << 24)) + header.nTimeStamp;
	// 标签头部解析结束

	cout << "total TS : " << header.nTotalTS << endl;
	//cout << "nLeftLen : " << nLeftLen << " , nDataSize : " << pTag->header.nDataSize << endl;
	if ((header.nDataSize + 11) > nLeftLen)
	{
		return NULL;
	}

	Tag *pTag;
	switch (header.nType) {
	case 0x09: // 视频类型的Tag
		pTag = new CVideoTag(&header, pBuf, nLeftLen, this);
		break;
	case 0x08: // 音频类型的Tag
		pTag = new CAudioTag(&header, pBuf, nLeftLen, this);
		break;
	default: // script类型的Tag
		pTag = new Tag();
		pTag->Init(&header, pBuf, nLeftLen);
	}

	return pTag;
}
解析视频标签

  1. 入口函数CreateTag

    1、解析标签头部

 2、判断标签头部的类型

 3、根据标签头部的类型，解析不同的标签

 4、如果是视频类型的标签，那么就创建并解析视频标签

CFlvParser::Tag *CFlvParser::CreateTag(unsigned char *pBuf, int nLeftLen)
{
	// 开始解析标签头部
	TagHeader header;
	header.nType = ShowU8(pBuf+0); // 类型
	header.nDataSize = ShowU24(pBuf + 1); // 标签body的长度
	header.nTimeStamp = ShowU24(pBuf + 4); // 时间戳
	header.nTSEx = ShowU8(pBuf + 7); // 时间戳的扩展字段
	header.nStreamID = ShowU24(pBuf + 8); // 流的id
	header.nTotalTS = (unsigned int)((header.nTSEx << 24)) + header.nTimeStamp;
	// 标签头部解析结束

	cout << "total TS : " << header.nTotalTS << endl;
	//cout << "nLeftLen : " << nLeftLen << " , nDataSize : " << pTag->header.nDataSize << endl;
	if ((header.nDataSize + 11) > nLeftLen)
	{
		return NULL;
	}

	Tag *pTag;
	switch (header.nType) {
	case 0x09: // 视频类型的Tag
		pTag = new CVideoTag(&header, pBuf, nLeftLen, this);
		break;
	case 0x08: // 音频类型的Tag
		pTag = new CAudioTag(&header, pBuf, nLeftLen, this);
		break;
	default: // script类型的Tag
		pTag = new Tag();
		pTag->Init(&header, pBuf, nLeftLen);
	}

	return pTag;
}

  1. 创建视频标签

     1、初始化

 2、解析帧类型

 3、解析视频编码类型

 4、解析视频标签

CFlvParser::CVideoTag::CVideoTag(TagHeader *pHeader, unsigned char *pBuf, int nLeftLen, CFlvParser *pParser)
{
	// 初始化
	Init(pHeader, pBuf, nLeftLen);

	unsigned char *pd = _pTagData;
	_nFrameType = (pd[0] & 0xf0) >> 4; // 帧类型
	_nCodecID = pd[0] & 0x0f; // 视频编码类型

	// 开始解析
	if (_header.nType == 0x09 && _nCodecID == 7)
	{
		ParseH264Tag(pParser);
	}
}

  1. 解析视频标签

    1、解析数据包类型

    2、如果数据包是配置信息，那么就解析配置信息

    3、如果数据包是视频数据，那么就解析视频数据

int CFlvParser::CVideoTag::ParseH264Tag(CFlvParser *pParser)
{
	unsigned char *pd = _pTagData;

	/*
	** 数据包的类型
	** 视频数据被压缩之后被打包成数据包在网上传输
	** 有两种类型的数据包：视频信息包（sps、pps等）和视频数据包（视频的压缩数据）
	*/
	int nAVCPacketType = pd[1];
	int nCompositionTime = CFlvParser::ShowU24(pd + 2);

	// 如果是视频配置信息
	if (nAVCPacketType == 0)
	{
		ParseH264Configuration(pParser, pd);
	}
	// 如果是视频数据
	else if (nAVCPacketType == 1)
	{
		ParseNalu(pParser, pd);
	}
	else
	{

	}
	return 1;
}

  1. 解析视频配置信息
    1、解析配置信息的长度

    2、解析sps、pps的长度

    3、保存元数据，元数据即sps、pps等

int CFlvParser::CVideoTag::ParseH264Configuration(CFlvParser *pParser, unsigned char *pTagData)
{
	unsigned char *pd = pTagData;

	// 配置信息长度
	pParser->_nNalUnitLength = (pd[9] & 0x03) + 1;

	int sps_size, pps_size;

	// sps（序列参数集）的长度
	sps_size = CFlvParser::ShowU16(pd + 11);
	// pps（图像参数集）的长度
	pps_size = CFlvParser::ShowU16(pd + 11 + (2 + sps_size) + 1);

	// 元数据的长度
	_nMediaLen = 4 + sps_size + 4 + pps_size;
	_pMedia = new unsigned char[_nMediaLen];

	// 保存元数据
	memcpy(_pMedia, &nH264StartCode, 4);
	memcpy(_pMedia + 4, pd + 11 + 2, sps_size);
	memcpy(_pMedia + 4 + sps_size, &nH264StartCode, 4);
	memcpy(_pMedia + 4 + sps_size + 4, pd + 11 + 2 + sps_size + 2 + 1, pps_size);

	return 1;
}

  1. 解析视频数据
    1、如果一个Tag还没解析完成，那么执行下面步骤

    2、计算NALU的长度

    3、获取NALU的起始码

    4、保存NALU的数据

    5、调用自定义的处理函数对NALU数据进行处理

int CFlvParser::CVideoTag::ParseNalu(CFlvParser *pParser, unsigned char *pTagData)
{
	unsigned char *pd = pTagData;
	int nOffset = 0;

	_pMedia = new unsigned char[_header.nDataSize+10];
	_nMediaLen = 0;

	nOffset = 5;
	while (1)
	{
		// 如果解析玩了一个Tag，那么就跳出循环
		if (nOffset >= _header.nDataSize)
			break;

		// 计算NALU（视频数据被包装成NALU在网上传输）的长度
		int nNaluLen;
		switch (pParser->_nNalUnitLength)
		{
		case 4:
			nNaluLen = CFlvParser::ShowU32(pd + nOffset);
			break;
		case 3:
			nNaluLen = CFlvParser::ShowU24(pd + nOffset);
			break;
		case 2:
			nNaluLen = CFlvParser::ShowU16(pd + nOffset);
			break;
		default:
			nNaluLen = CFlvParser::ShowU8(pd + nOffset);
		}

		// 获取NALU的起始码
		memcpy(_pMedia + _nMediaLen, &nH264StartCode, 4);
		// 复制NALU的数据
		memcpy(_pMedia + _nMediaLen + 4, pd + nOffset + pParser->_nNalUnitLength, nNaluLen);

		// 解析NALU
		pParser->_vjj->Process(_pMedia+_nMediaLen, 4+nNaluLen, _header.nTotalTS);
		_nMediaLen += (4 + nNaluLen);
		nOffset += (pParser->_nNalUnitLength + nNaluLen);
	}

	return 1;
}
  1. 自定义的视频处理
    把视频的NALU解析出来之后，可以根据自己的需要往视频中添加内容
// 用户可以根据自己的需要，对该函数进行修改或者扩展
// 下面这个函数的功能大致就是往视频中写入SEI信息
int CVideojj::Process(unsigned char *pNalu, int nNaluLen, int nTimeStamp)
{
	// 如果起始码后面的两个字节是0x05或者0x06，那么表示IDR图像或者SEI信息
	if (pNalu[4] != 0x06 || pNalu[5] != 0x05)
		return 0;

	unsigned char *p = pNalu + 4 + 2;
	while (*p++ == 0xff);

	// 往NALU中写入SEI信息
	const char *szVideojjUUID = "VideojjLeonUUID";
	char *pp = (char *)p;
	for (int i = 0; i < strlen(szVideojjUUID); i++)
	{
		if (pp[i] != szVideojjUUID[i])
			return 0;
	}

	VjjSEI sei;
	sei.nTimeStamp = nTimeStamp;
	sei.nLen = nNaluLen - (pp - (char *)pNalu) - 16 - 1;
	sei.szUD = new char[sei.nLen];
	memcpy(sei.szUD, pp + 16, sei.nLen);
	_vVjjSEI.push_back(sei);

	return 1;
}
解析音频标签

  1. 入口函数CreateTag

    1、解析标签头部

    2、判断标签头部的类型

    3、根据标签头部的类型，解析不同的标签

    4、如果是视频类型的标签，那么就创建并解析视频标签
    CFlvParser::Tag *CFlvParser::CreateTag(unsigned char *pBuf, int nLeftLen)
    {
    // 开始解析标签头部
    TagHeader header;
    header.nType = ShowU8(pBuf+0); // 类型
    header.nDataSize = ShowU24(pBuf + 1); // 标签body的长度
    header.nTimeStamp = ShowU24(pBuf + 4); // 时间戳
    header.nTSEx = ShowU8(pBuf + 7); // 时间戳的扩展字段
    header.nStreamID = ShowU24(pBuf + 8); // 流的id
    header.nTotalTS = (unsigned int)((header.nTSEx << 24)) + header.nTimeStamp;
    // 标签头部解析结束

    cout << "total TS : " << header.nTotalTS << endl;
    //cout << "nLeftLen : " << nLeftLen << " , nDataSize : " << pTag->header.nDataSize << endl;
    if ((header.nDataSize + 11) > nLeftLen)
    {
    return NULL;
    }

    Tag *pTag;
    switch (header.nType) {
    case 0x09: // 视频类型的Tag
    pTag = new CVideoTag(&header, pBuf, nLeftLen, this);
    break;
    case 0x08: // 音频类型的Tag
    pTag = new CAudioTag(&header, pBuf, nLeftLen, this);
    break;
    default: // script类型的Tag
    pTag = new Tag();
    pTag->Init(&header, pBuf, nLeftLen);
    }

    return pTag;
    }

  2. 创建音频标签

    1、初始化

    2、解析音频编码类型

    3、解析采样率

    4、解析精度和类型

    5、解析音频标签

CFlvParser::CAudioTag::CAudioTag(TagHeader *pHeader, unsigned char *pBuf, int nLeftLen, CFlvParser *pParser)
{
	// 初始化
	Init(pHeader, pBuf, nLeftLen);

	unsigned char *pd = _pTagData;
	_nSoundFormat = (pd[0] & 0xf0) >> 4; // 音频编码类型
	_nSoundRate = (pd[0] & 0x0c) >> 2; //采样率
	_nSoundSize = (pd[0] & 0x02) >> 1; // 精度
	_nSoundType = (pd[0] & 0x01); // 类型

	// 解析音频标签
	if (_nSoundFormat == 10) // AAC
	{
		ParseAACTag(pParser);
	}
}

  1. 解析音频标签
    1、获取数据包的类型

    2、判断数据包的类型

    3、如果数据包是音频配置信息，那么解析有音频配置信息

    4、如果是原始音频数据，那么对原始音频数据进行处理

int CFlvParser::CAudioTag::ParseAACTag(CFlvParser *pParser)
{
	unsigned char *pd = _pTagData;

	// 数据包的类型：音频配置信息，音频数据
	int nAACPacketType = pd[1];

	// 如果是音频配置信息
	if (nAACPacketType == 0)
	{
		// 解析配置信息
		ParseAudioSpecificConfig(pParser, pd);
	}
	// 如果是音频数据
	else if (nAACPacketType == 1)
	{
		// 解析音频数据
		ParseRawAAC(pParser, pd);
	}
	else
	{

	}

	return 1;
}

  1. 处理始⾳频配置
    1、解析AAC的采样率

    2、解析采样率索引

    3、解析声道

int CFlvParser::CAudioTag::ParseAudioSpecificConfig(CFlvParser *pParser, unsigned char *pTagData)
{
	unsigned char *pd = _pTagData;

	// AAC的profile
	_aacProfile = ((pd[2]&0xf8)>>3) - 1;

	// 采样率索引
	_sampleRateIndex = ((pd[2]&0x07)<<1) | (pd[3]>>7);

	// 声道
	_channelConfig = (pd[3]>>3) & 0x0f;

	_pMedia = NULL;
	_nMediaLen = 0;

	return 1;
}
  1. 处理原始音频数据
    主要的功能是为原始的音频数据添加元数据，可以根据自己的需要进行改写
int CFlvParser::CAudioTag::ParseRawAAC(CFlvParser *pParser, unsigned char *pTagData)
{
	uint64_t bits = 0;

	// 数据长度
	int dataSize = _header.nDataSize - 2;

	// 制作元数据
	WriteU64(bits, 12, 0xFFF);
	WriteU64(bits, 1, 0);
	WriteU64(bits, 2, 0);
	WriteU64(bits, 1, 1);
	WriteU64(bits, 2, _aacProfile);
	WriteU64(bits, 4, _sampleRateIndex);
	WriteU64(bits, 1, 0);
	WriteU64(bits, 3, _channelConfig);
	WriteU64(bits, 1, 0);
	WriteU64(bits, 1, 0);
	WriteU64(bits, 1, 0);
	WriteU64(bits, 1, 0);
	WriteU64(bits, 13, 7 + dataSize);
	WriteU64(bits, 11, 0x7FF);
	WriteU64(bits, 2, 0);

	_nMediaLen = 7 + dataSize;
	_pMedia = new unsigned char[_nMediaLen];

	// 把元数据放进临时数组中
	unsigned char p64[8];
	p64[0] = (unsigned char)(bits >> 56);
	p64[1] = (unsigned char)(bits >> 48);
	p64[2] = (unsigned char)(bits >> 40);
	p64[3] = (unsigned char)(bits >> 32);
	p64[4] = (unsigned char)(bits >> 24);
	p64[5] = (unsigned char)(bits >> 16);
	p64[6] = (unsigned char)(bits >> 8);
	p64[7] = (unsigned char)(bits);

	// 把临时数组的数据复制给元数据
	memcpy(_pMedia, p64+1, 7);
	// 把读取到的数据复制到后面
	memcpy(_pMedia + 7, pTagData + 2, dataSize);

	return 1;
}
解析其他标签

  1. ⼊⼝函数CreateTag
    1、解析标签头部

    2、判断标签头部的类型

    3、根据标签头部的类型，解析不同的标签

    4、如果是视频类型的标签，那么就创建并解析视频标签

CFlvParser::Tag *CFlvParser::CreateTag(unsigned char *pBuf, int nLeftLen)
{
	// 开始解析标签头部
	TagHeader header;
	header.nType = ShowU8(pBuf+0); // 类型
	header.nDataSize = ShowU24(pBuf + 1); // 标签body的长度
	header.nTimeStamp = ShowU24(pBuf + 4); // 时间戳
	header.nTSEx = ShowU8(pBuf + 7); // 时间戳的扩展字段
	header.nStreamID = ShowU24(pBuf + 8); // 流的id
	header.nTotalTS = (unsigned int)((header.nTSEx << 24)) + header.nTimeStamp;
	// 标签头部解析结束

	cout << "total TS : " << header.nTotalTS << endl;
	//cout << "nLeftLen : " << nLeftLen << " , nDataSize : " << pTag->header.nDataSize << endl;
	if ((header.nDataSize + 11) > nLeftLen)
	{
		return NULL;
	}

	Tag *pTag;
	switch (header.nType) {
	case 0x09: // 视频类型的Tag
		pTag = new CVideoTag(&header, pBuf, nLeftLen, this);
		break;
	case 0x08: // 音频类型的Tag
		pTag = new CAudioTag(&header, pBuf, nLeftLen, this);
		break;
	default: // script类型的Tag
		pTag = new Tag();
		pTag->Init(&header, pBuf, nLeftLen);
	}

	return pTag;
}
  1. 解析普通标签
    没有太大的功能，就是数据的复制
void CFlvParser::Tag::Init(TagHeader *pHeader, unsigned char *pBuf, int nLeftLen)
{
	// 复制标签头部信息
	memcpy(&_header, pHeader, sizeof(TagHeader));

	_pTagHeader = new unsigned char[11];
	memcpy(_pTagHeader, pBuf, 11);

	// 复制标签body
	_pTagData = new unsigned char[_header.nDataSize];
	memcpy(_pTagData, pBuf + 11, _header.nDataSize);
}

6. 音频解码(裸流)

6.1 解码过程
音频流
解码器
PCM数据

6.2 ffmpeg处理流程

关键函数说明：

  • avcodec_find_decoder：根据指定的AVCodecID查找注册的解码器。
  • av_parser_init：初始化AVCodecParserContext。
  • avcodec_alloc_context3：为AVCodecContext分配内存。
  • avcodec_open2：打开解码器。
  • av_parser_parse2：解析获得⼀个Packet。
  • avcodec_send_packet：将AVPacket压缩数据给解码器。
  • avcodec_receive_frame：获取到解码后的AVFrame数据。
  • av_get_bytes_per_sample: 获取每个sample中的字节数。

关键数据结构

  • AVCodecParser：⽤于解析输⼊的数据流并把它分成⼀帧⼀帧的压缩编码数据。⽐较形象的说法就是把⻓⻓的⼀段连续的数据“切割”成⼀段段的数据。
 AVCodecParser ff_aac_parser = {
	codec_ids = { AV_CODEC_ID_AAC },
 	priv_data_size = sizeof(AACAC3ParseContext),
 	parser_init = aac_parse_init,
	parser_parse =  = ff_aac_ac3_parse,
	parser_close = ff_parse_close,
};

从AVCodecParser结构的实例化我们可以看出来，不同编码类型的parser是和CODE_ID进⾏绑定的。所
以也就可以解释parser = av_parser_init(codec->id);

6.3 avcodec编解码API介绍

FFmpeg提供了两组函数，分别⽤于编码和解码：

  • 解码：avcodec_send_packet()、avcodec_receive_frame()。
  • 解码：avcodec_send_frame()、avcodec_receive_packet()。

建议的使⽤流程如下：

  1. 像以前⼀样设置并打开AVCodecContext。

  2. 输⼊有效的数据：

    • 解码：调⽤avcodec_send_packet()给解码器传⼊包含原始的压缩数据的AVPacket对象。
    • 编码：调⽤ avcodec_send_frame()给编码器传⼊包含解压数据的AVFrame对象。
    • 两种情况下推荐AVPacket和AVFrame都使⽤refcounted（引⽤计数）的模式，否则libavcodec可能不得不对输⼊的数据进⾏拷⻉。

  3. 在⼀个循环体内去接收codec的输出，即周期性地调⽤avcodec_receive_*()来接收codec输出的数据：

    • 解码：调⽤avcodec_receive_frame()，如果成功会返回⼀个包含未压缩数据的AVFrame。
    • 编码：调⽤avcodec_receive_packet()，如果成功会返回⼀个包含压缩数据的AVPacket。
      反复地调⽤avcodec_receive_packet()直到返回 AVERROR(EAGAIN)或其他错误。返回AVERROR(EAGAIN)错误表示codec需要新的输⼊来输出更多的数据。对于每个输⼊的packet或frame，codec⼀般会输出⼀个frame或packet，但是也有可能输出0个或者多于1个。

  4. 流处理结束的时候需要flush（冲刷） codec。因为codec可能在内部缓冲多个frame或packet，出于性能或其他必要的情况（如考虑B帧的情况）。 处理流程如下：

    • 调⽤avcodec_send_*()传⼊的AVFrame或AVPacket指针设置为NULL。 这将进⼊draining mode（排⽔模式）。
    • 反复地调⽤avcodec_receive_*()直到返回AVERROR_EOF，该⽅法在draining mode时不会返回AVERROR(EAGAIN)的错误，除⾮你没有进⼊draining mode。
    • 当重新开启codec时，需要先调⽤ avcodec_flush_buffers()来重置codec。

说明：
5. 编码或者解码刚开始的时候，codec可能接收了多个输⼊的frame或packet后还没有输出数据，直到内部的buffer被填充满。上⾯的使⽤流程可以处理这种情况。
6. 理论上，只有在输出数据没有被完全接收的情况调⽤avcodec_send_()的时候才可能会发⽣AVERROR(EAGAIN)的错误。你可以依赖这个机制来实现区别于上⾯建议流程的处理⽅式，⽐如每次循环都调⽤avcodec_send_()，在出现AVERROR(EAGAIN)错误的时候再去调⽤avcodec_receive_()。
7. 并不是所有的codec都遵循⼀个严格、可预测的数据处理流程，唯⼀可以保证的是 “调⽤avcodec_send_()/avcodec_receive_()返回AVERROR(EAGAIN)的时候去avcodec_receive_()/avcodec_send_*()会成功，否则不应该返回AVERROR(EAGAIN)的错误。”⼀般来说，任何codec都不允许⽆限制地缓存输⼊或者输出。
8. 在同⼀个AVCodecContext上混合使⽤新旧API是不允许的，这将导致未定义的⾏为。

6.4 avcodec_send_packet

函数：int avcodec_send_packet(AVCodecContext *avctx, const AVPacket *avpkt);
作⽤：⽀持将裸流数据包送给解码器
警告：

  • 输⼊的avpkt-data缓冲区必须⼤于AV_INPUT_PADDING_SIZE，因为优化的字节流读取器必须⼀次读取32或者64⽐特的数据
  • 不能跟之前的API(例如avcodec_decode_video2)混⽤，否则会返回不可预知的错误

备注：在将包发送给解码器的时候，AVCodecContext必须已经通过avcodec_open2打开
参数：
avctx：解码上下⽂
avpkt：输⼊AVPakcet.通常情况下，输⼊数据是⼀个单⼀的视频帧或者⼏个完整的⾳频帧。调⽤者保留包的原有属性，解码器不会修改包的内容。解码器可能创建对包的引⽤。如果包没有引⽤计数将拷⻉⼀份。跟以往的API不⼀样，输⼊的包的数据将被完全地消耗，如果包含有多个帧，要求多次调⽤avcodec_recvive_frame，直到avcodec_recvive_frame返回VERROR(EAGAIN)或AVERROR_EOF。输⼊参数可以为NULL，或者AVPacket的data域设置为NULL或者size域设置为0，表示将刷新所有的包，意味着数据流已经结束了。第⼀次发送刷新会总会成功，第⼆次发送刷新包是没有必要的，并且返回AVERROR_EOF,如果×××缓存了⼀些帧，返回⼀个刷新包，将会返回所有的解码包

返回值：

  • 0: 表示成功
  • AVERROR(EAGAIN)：当前状态不接受输⼊，⽤户必须先使⽤avcodec_receive_frame() 读取数据帧；
  • AVERROR_EOF：解码器已刷新，不能再向其发送新包；
  • AVERROR(EINVAL)：没有打开解码器，或者这是⼀个编码器，或者要求刷新；
  • AVERRO(ENOMEN)：⽆法将数据包添加到内部队列。

6.5 avcodec_receive_frame

函数：int avcodec_receive_frame ( AVCodecContext * avctx, AVFrame * frame )
作⽤：从解码器返回已解码的输出数据。
参数：

  • avctx: 编解码器上下⽂
  • frame: 获取使⽤reference-counted机制的audio或者video帧（取决于解码器类型）。请注意，在执⾏其他操作之前，函数内部将始终先调⽤av_frame_unref(frame)。

返回值：

  • 0: 成功，返回⼀个帧
  • AVERROR(EAGAIN): 该状态下没有帧输出，需要使⽤avcodec_send_packet发送新的packet到解码器
  • AVERROR_EOF: 解码器已经被完全刷新，不再有输出帧
  • AVERROR(EINVAL): 编解码器没打开
  • 其他<0的值: 具体查看对应的错误码

MP3解析

7. 视频解码

8. MP4分析

mp4⽂件由box组成，每个box分为Header和Data。其中Header部分包含了box的类型和⼤⼩，Data包含了⼦box或者数据，box可以嵌套⼦box。下图是⼀个典型mp4⽂件的基本结构：
在这里插入图片描述
链接
代码是前边的h264+aac

明教卢师傅
关注
  • 13
    点赞
  • 踩
  • 14
    收藏
    觉得还不错? 一键收藏
  • 0
    评论
专栏目录
C++多线程实现解封装和解码的解耦合(基于FFmpeg4.1)
08-12
使用多线程来对FFmpeg的demux模块和decode模块的降耦合，解封装和解码各自单独占用一个线程，正常来讲音频解码和视频解码应该各自占用一个线程，在这里为了简单就把他们合并为了一个线程，没加入视频和音频的渲染，...
ffmpeg编解码，解封装封装
09-11
FFmpeg是一款强大的开源工具，主要用于音频和视频的处理，包括编解码、解封装和过滤等操作。在本文中，我们将深入探讨FFmpeg的核心概念及其在实际应用中的使用。 首先，我们要理解“编解码”这个术语。编解码是指将...
SM9_密钥封装_h文件1
08-03
9. `SM4_Key_Decap`：密钥解封装，使用私钥解密接收到的加密密钥，恢复出共享密钥。 10. `SM4_SelfCheck()`：SM4的自我检查功能，确保算法的正确性和库的完整性。 请注意，此实现仅供学术、非营利或非商业使用，且...
NALDecoder.rar_264码流_h264 读取_h264解码_rtp解码_读取H264文件
07-14
这包括解析NAL头，提取编码信息，并进行解封装，即将NAL头去除，保留实际的视频数据。NAL单元类型指示了单元的数据内容，如IDR帧（即时解码刷新帧）、非IDR帧、SEI（Supplemental Enhancement Information）信息等，...
媒体编解码组件（含音视频编解码、封装、解封装等功能）
01-10
媒体编解码组件（含音视频编解码、封装、解封装等功能）。av_codec部件为OpenHarmony系统提供了统一的音视频编解码、封装、解封装能力，使得应用能够直接调用系统提供的编解码、封装、解封装能力实现音视频的播放、...
全时守护，无死角监测：重点海域渔港视频AI智能监管方案
TSINGSEE青犀视频官方技术博客
07-18 1163
利用AI算法实现对监控画面的自动分析和识别，如人员入侵、异常行为检测等，减少人工监控的工作量，提高监控效率。
如何在 Vue 和 JavaScript 中截取视频任意帧图片
liyananweb的博客
07-18 438
通过本文，我们学习了如何在 Vue 和 JavaScript 中截取视频的任意一帧图片。这个过程主要涉及到使用<canvas>元素来绘制视频帧，并将其转换为图片格式。希望这篇文章对你有所帮助！如果你有任何问题或建议，欢迎在评论区留言。百万大学生都在用的AI论文写作工具，篇篇无重复👉:AI论文写作。
视频联网共享平台LntonCVS视频监控汇聚平台视频云解决方案
LntonCEC的博客
07-18 613
该平台设计独特，能够同时接入并处理多路设备的视频流，支持包括RTSP、RTMP、FLV、HLS、WebRTC在内的多种视频流格式的分发。其功能丰富多样，涵盖了视频直播监控、云端录像存储、高效的云存储解决方案、便捷的检索回放机制、智能告警系统、清晰的语音对讲能力以及平台级联等高级特性，使其适用于多样化的使用场景和需求。在系统设计方面，LntonCVS流媒体平台采用模块化结构设计，这不仅使得平台能够轻松扩容以适应未来可能增长的需求，还支持动态添加存储节点，确保在不中断服务的情况下进行扩展。
【音视频 | HTTP协议】HTTP协议详细介绍(HTTP方法、报文格式、报文头部字段、状态码)
wkd_007的博客
07-18 885
本文注意介绍HTTP协议，介绍了HTTP常用的方法、HTTP协议的报文格式、常见的报文头部字段、常见的状态码。
vue视频、图片自动轮播并伴随进度条
weixin_43728978的博客
07-17 249
【代码】vue视频、图片自动轮播并伴随进度条。
yolo5图片视频、摄像头推理demo
weixin_52236586的博客
07-21 84
int.2f。
moviepy：将MP4视频数据每隔10秒裁剪成一个新的视频，并保存在同一个文件夹下
yyyyyyyyyyy_9的博客
07-21 85
将MP4视频数据每隔10秒裁剪成一个新的视频，并保存在同一个文件夹下。
多模态大模型--音频&文本
weixin_36378508的博客
07-17 652
的目标是，通过减少音频文件的大小来节省存储空间或减轻网络传输的负担。理想的情况下，即使音频被压缩，我们听到的声音与原版也应该没有任何区别。Opus是一个多才多艺的音频编解码器，它适用于各种应用，从视频会议（比如 Google Meet）到在线视频流（比如 YouTube）。Opus支持的压缩比率非常灵活，从每秒6千比特到每秒510千比特都可以。EVS，是由3GPP标准化组织针对移动电话>)开发的最新编解码器。它也支持不同的压缩比率，从每秒5.9千比特到每秒128千比特。
vue、js截取视频任意一帧图片
weixin_43728978的博客
07-17 883
vue、js对video视频中的某一帧截取，截取视频封面
使用Python爬虫下载视频源码
weixin_49816293的博客
07-19 538
U•ェ•*U通过本文的介绍，你已经学会了如何使用Python编写一个简单的爬虫，从抖音网站下载视频。这只是一个基础示例，你可以根据需要进行扩展和优化，例如增加多线程下载、处理更复杂的页面结构等。希望本文对你有所帮助！作者:码农不是吗喽（大学生版）日期。
如何高效定制视频扩散模型？卡内基梅隆提出VADER：通过奖励梯度进行视频扩散对齐
AIGCer的博客
07-18 387
论文链接：https://arxiv.org/pdf/2407.08737git链接：https://vader-vid.github.io/引入奖励模型梯度对齐方法：VADER通过利用奖励模型的梯度，对多种视频扩散模型进行调整和对齐，包括文本到视频和图像到视频的扩散模型。广泛使用预训练视觉模型：该方法涵盖了多种预训练视觉模型，以提高对不同任务的适应能力和性能。内存使用优化技巧：VADER提出了多种技巧，有效改善内存使用效率，使得可以在单个16GB VRAM的GPU上进行训练。
《0基础》学习Python——第二十三讲__网络爬虫/＜6＞爬取哔哩哔哩视频
最新发布
qq_64603703的博客
07-21 719
《零基础》学习Python，教你如何爬取B站的视频
人工智能视频大模型：重塑视频处理与理解的未来
Xiaoxin的博客
07-21 635
目录一、人工智能视频大模型概述1.1 定义与特点1.2 技术基础二、关键技术解析2.1 视频特征提取2.2 时空建模2.3 多任务学习三、应用场景展望3.1 视频内容分析3.2 视频编辑与生成3.3 交互式视频体验四、未来发展趋势4.1 模型轻量化与移动端部署4.2 多模态融合与跨领域应用4.3 隐私保护与伦理规范示例：使用PyTorch构建视频分类模型视频大模型的关键点1. 数据集2. 模型架构3. 训练4. 评估5. 部署示例扩展 随着人工智能技术的飞速发展，特别是深度学习领域的突破，视频
Android音视频—OpenGL 与OpenGL ES简述，渲染视频到界面基本流程
weixin_46999174的博客
07-17 683
本文主要讲述了音视频开发的基本概念——OpenGL的介绍和视频帧渲染的基本流程
封装解封装 编码解码
09-19
封装和解封装、编码和解码是计算机科学中常用的概念。下面对这两个概念进行简要介绍： 1. 封装和解封装： 封装是将数据和操作封装在一个单元中，隐藏内部的具体实现细节，只对外部提供一些公开的接口。通过封装，可以实现信息的隐藏和保护，提高代码的可维护性和可扩展性。解封装则是指在需要使用封装单元的功能时，通过公开的接口来访问内部数据和操作。 2. 编码和解码： 编码是将数据转换为特定格式或规则的过程，以便在通信或存储中进行传输或保存。编码可以将不同类型的数据转换为二进制数据、字符数据或其他特定格式。解码则是将编码后的数据重新还原为原始数据的过程。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
