802.1x 之EAP-TLS介绍

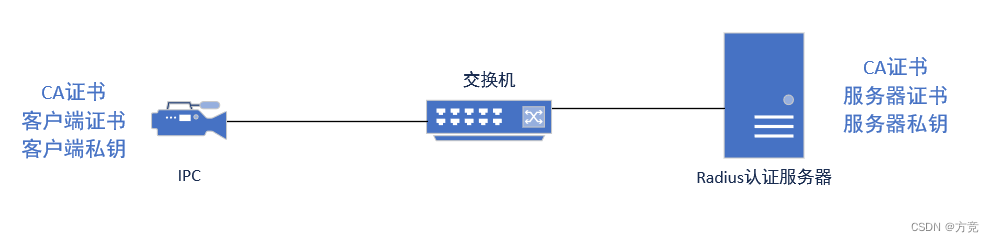

1. 组网

802.1X协议是一种基于端口的网络接入控制协议，对接入设备的身份进行验证，从而达到控制其访问局域网的权限目的。

• 客户端： 一般为一个用户终端设备，用户可以通过启动客户端软件发起802.1X认证。
• 接入设备： 通常为支持802.1X协议的网络设备，它为客户端提供接入局域网的端口，充当客户端和认证服务器之间的中介，从客户端请求身份信息，并与认证服务器验证该信息。根据客户端的身份验证状态控制其对网络的访问权限。这里是交换机。
• 认证服务器： 用于实现对用户进行认证、授权和计费，通常为RADIUS服务器。

2. 协议介绍

802.1X认证系统使用可扩展认证协议EAP来实现客户端、设备端和认证服务器之间的信息交互。EAP协议可以运行在各种底层，包括数据链路层和上层协议（如UDP、TCP等），而不需要IP地址。因此使用EAP协议的802.1X认证具有良好的灵活性。

3. 认证过程

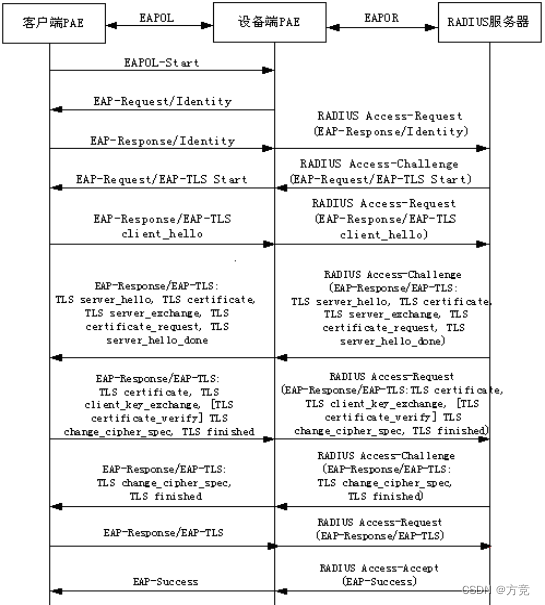

EAP-TLS是一种基于TLS协议的认证方法，802.1x EAP-TLS认证流程如下：

1. 端口启用：网络交换机或接入点上的端口首先启用802.1X认证，以强制要求连接到该端口的设备进行身份验证。
2. EAPOL-Start：客户端设备发送一个EAPOL-Start帧到交换机以启动认证过程。
3. 交换机请求身份：交换机向客户端发送EAP请求/身份验证请求（EAP-Request/Identity）帧，要求客户端提供其身份。
4. 客户端响应身份：客户端设备将其身份（通常是用户名）封装在EAP响应/身份（EAP-Response/Identity）帧中，并发送回交换机。
5. 服务器选择：交换机将EAPOL-Identity消息转发给认证服务器（Authentication Server）。
6. 服务器响应：认证服务器收到EAPOL-Identity消息后，将发送一个EAP请求（EAP-Request）消息给设备。
7. 证书交换：设备收到EAP请求消息后，将生成一个TLS握手请求并发送给认证服务器。认证服务器将自己的证书发送回设备，同时要求设备发送其自身的证书。
8. 证书验证：设备和认证服务器互相验证对方的证书。设备使用保存的CA证书链来验证服务器证书的有效性，服务器使用保存的设备证书链来验证设备证书的有效性。
9. 会话密钥交换：如果证书验证成功，服务器将使用设备证书中的公钥加密一个会话密钥并发送给设备。设备使用自己的私钥解密会话密钥。现在，设备和认证服务器都拥有了相同的会话密钥。
10. 认证成功：设备使用会话密钥生成一个成功的EAP响应消息，并发送给认证服务器。认证服务器接收到该消息后，通知交换机将端口置于"认证通过"状态。此时，认证设备可以访问网络。

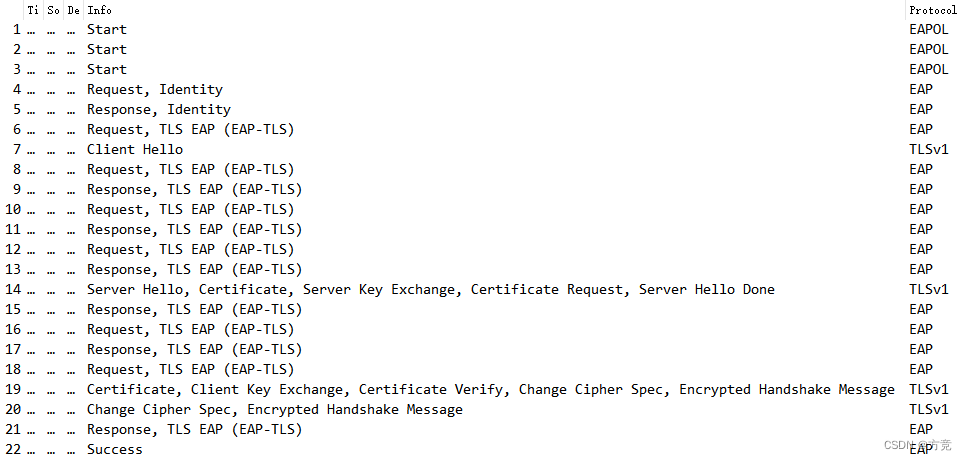

4. 设备端抓包
