PBFT（实用拜占庭容错算法）原理及代码分析（go语言）

PBFT原理及go语言代码实现

PBFT

前提

客户端

正常情况下的操作

预准备阶段

准备阶段

确认阶段

垃圾回收

视图切换

算法的安全性与活性

前提

在pbft算法中，用Ｒ表示副本节点集合，每个副本用｛０，．．．，｜Ｒ｜－１｝来表示。假设｜Ｒ｜=3f+1,f为出错节点的数量。
副本节点通过一系列称为“视图”（view）的配置来移动。在每一个视图中，包含一个primary（主节点），其他做为backups（备份节点）。算法的步骤如下：
step1:客户端向主节点发送请求以调用服务器操作。
step2:主节点向备份节点广播该请求。
step3:副本节点执行该请求并回复到客户端。
step4:客户端收到来自不同副本节点的f+1个相同的结果。
由于pbft算法是基于状态机复制的算法，因此副本节点必须满足以下两点：
（1）它们必须是确定性的。（在给定状态与给定参数集下，执行操作后产生的结果是相同的）
（2）它们必须以相同的状态开始。

客户端

在客户端执行的操作有两个：
客户端向主节点发送请求信息<REQUEST,o,t,c> 其中，o为请求状态复制机的操作，t为时间戳。
副本节点向客户端返回回复信息<REPLY,v,t,c,i,r> 其中，v为当前的视图编号，t为时间戳，i为副本节点编号，r为执行请求后的操作结果。

正常情况下的操作

“三阶段协议”

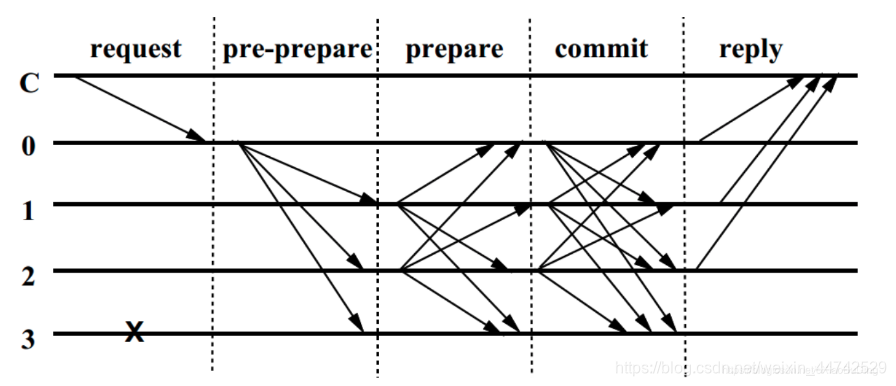

当主节点p收到客户端请求m，它将会启动三阶段协议自动广播请求信息给其他副本节点。三阶段协议分别是“pre-prepare预准备阶段”，“prepare准备阶段”，“commit确认阶段”。

pre-prepare预准备阶段

预准备阶段主节点向所有的副本节点发送pre-prepare消息，<<PRE-PREPARE,v,n,d>,m>
但这个消息要满足以下四点，副本节点才会接收：
（1）请求消息m和pre-prepare消息的数字签名都是正确的，且d是消息m的摘要。
（2）它存在于当前的视图v中。
（3）该备份节点从未在当前视图v中接收过包含不同摘要的序号为n的预准备消息。
（4）预准备消息中的序号n位于消息量下限h和上限H之间。

prepare准备阶段

当备份节点i接收了预准备消息，它将进入准备阶段，将准备消息<PREPARE,v,n,d,i>发送给其他副本节点，并将预准备消息和准备消息都写入消息日志中。
同上，prepare消息满足以下三个要求，才会被其他副本节点接收:
（1）准备消息的签名是正确的。
（2）视图编号与副本节点当前的视图编号一致。
（3）准备消息的序列号位于消息量下限h和上限H之间。
准备阶段完成的标志，有以下内容插入到日志中就代表完成：
（1）请求消息m
（2）在视图v中，序列号为n的请求m的预准备消息
（3）2f个与预准备消息匹配的且来自不同备份节点的准备消息。（检查视图编号、序列号、消息摘要，如果都一致则代表匹配）

在PBFT算法中，pre-prepare和prepare阶段保证了非故障副本节点对在同一个视图中的请求排序达成一致。

commit确认阶段

准备阶段完成进入确认阶段，同上，副本节点接收确认信息<COMMIT,v,n,D(m),i>,确认消息也要满足以下条件：
（1）确认消息的签名是正确的。
（2）视图编号与副本节点当前的视图编号一致。
（3）确认消息的序列号位于消息量下限h和上限H之间。

垃圾回收

为了保证系统的安全性，副本节点在删除自己的消息日志前，需确保至少f+1个正常副本节点执行了消息所对应的请求，并且在视图变更时向其他副本节点证明。另外，如果某些副本节点错过了部分消息，且这些消息已经被非故障副本节点删除了，则需要通过转移全部或部分服务状态来更新，因此在执行每个阶段后，副本节点需要对状态的正确性进行证明。
因此在PBFT中定义了检查点协议checkpoint，如果已经进行证明了，则转换成stable checkout 。当一个副本节点i生成了"checkpoint"，它向其他副本节点广播<CHECKPOINT,n,d,i>消息。每个副本节点在日志中收集checkpoint信息，直到收集到2f+1个来自不同副本节点的具有相同序列号n和摘要d的检查点消息，就代表已经进行证明了。
另外，checkpoint协议还可以用来更新水线的高低值h和H，即代表了可以被接收的消息量大小。

视图变更

视图变更机制保证了系统的活性。
当在视图v中，副本节点i计时器超时后，则会触发view-change，视图由v变成v+1,并且停止接收消息（检查点协议、视图变更、新消息视图除外），并向所有副本节点播报<VIEW-CHANGE,v+1,n,c,p,i>,当视图编号为v+1中的主节点从其他副本节点收到2f个有效的view-change消息后，则广播<NEW-VIEW,v+1,v,o>。其中v是有效的VIEW-CHANGE消息集合，o是主节点重新发起的未经完成的pre-prepare消息集合，主节点将o集合中的消息放入日志中。接下来就进入到视图v+1中，并开始o集合中的pre-prepare及后续处理流程。

算法的正确性

在PBFT中，视图变更和垃圾回收机制保证了算法的安全性safety和活性liveness。

代码实现

首先定义消息类型结构体

//请求消息结构体
type RequestMsg struct{
          TimeStamp  int64  'json:"timestamp"'
          ClientID         string  'json:"clientID"'
          Operation     string  'json:"operation"'
          SequenceID int64   'json:"sequenceID"'
}
//回复消息结构体
type ReplyMsg struct{
          ViewID            int64  'json:"viewID"'
          TimeStamp  int64  'json:"timestamp"'
          ClientID         string  'json:"clientID"'
          NodeID           string  'json:"nodeID"'
          Result             string  'json:"result"'
}
//预准备消息结构体
type PrePrepareMsg struct{
          ViewID            int64  'json:"viewID"'
          SequenceID int64   'json:"sequenceID"'
          Digest             string  'json:"digest"'
         RequestMsg *RequestMsg 'json:"requestMsg"'
}
//投票消息结构体
type PrePrepareMsg struct{
          ViewID            int64  'json:"viewID"'
          SequenceID int64   'json:"sequenceID"'
          Digest             string  'json:"digest"'
         NodeID           int64   'json:"nodeID"'
         MsgType
}
//常量
type MsgType int
const{
       PrepareMsg MsgType=iota
       CommitMsg
}

所用到的接口

type PBFT interface {
             startConsensus(request *RequestMsg)(*PrePrepareMsg,error)
             PrePrepare(prePrepareMsg *PrePrepareMsg)(*VoteMsg,error)
             Prepare(prepareMsg *VoteMsg)(*VoteMsg,error)
             Commit(commitMsg *VoteMsg)(*ReplyMsg,*RequestMsg,error)
}

引入的包包括：encoding/json、errors、time、fmt
以下是算法实现的具体代码：

func (state *State) StartConsensus(request *RequestMsg)(*PrePrepareMsg,error){
//主节点选取
//生成唯一标识id
       sequenceID:=time.Now().UnixNano()
       if state.LastSequenceID!=-1{
                     for state.LastSequenceID>=sequenceID{
                                  sequenceID+=1
          }
    }
    request.SequenceID=sequenceID
    //将ReqMsg保存到日志中
    state.MsgLogs.ReqMsg=request
    //请求消息的摘要
    digest,err:=digest(request)
    if err!=nil{
    fm.Println(err)
   return nil,err
    }
    //进入预准备阶段
    state.CurrentStage=PrePrepared
    return &PrePrepareMsg{
      ViewID:state.ViewID,
      SequenceID:sequenceID,
       Digest:digest,
       RequestMsg:request,
    },nil
}
//预准备阶段
func (state *State) PrePrepare(prePrepareMsg *PrePrepareMsg)(*VoteMsg,error){
    //将预准备消息保存到日志中
    state.MsgLogs.ReqMsg=prePrepareMsg.RequestMsg
    //验证v,n,d是否正确
if !state.verifyMsg(prePrepareMsg.ViewID,prePrepareMsg.SequenceID,prePrepareMsg.Digest){
return nil.errors.New("pre-prepare messages  is corrupted")
}
    //进入预准备阶段
    state.CurrentStage=PrePrepared
  return &VoteMsg{
		ViewID: state.ViewID,
		SequenceID: prePrepareMsg.SequenceID,
		Digest: prePrepareMsg.Digest,
		MsgType: PrepareMsg,
	}, nil
}
//准备阶段
func (state *State) Prepare(prepareMsg *VoteMsg) (*VoteMsg, error){
	if !state.verifyMsg(prepareMsg.ViewID, prepareMsg.SequenceID, prepareMsg.Digest) {
		return nil, errors.New("prepare message is corrupted")
	}
	// 将准备消息添加到日志中
	state.MsgLogs.PrepareMsgs[prepareMsg.NodeID] = prepareMsg
//输出当前投票状态
	fmt.Printf("[Prepare-Vote]: %d\n", len(state.MsgLogs.PrepareMsgs))
	if state.prepared() {
		// 进入准备阶段
		state.CurrentStage = Prepared
		return &VoteMsg{
			ViewID: state.ViewID,
			SequenceID: prepareMsg.SequenceID,
			Digest: prepareMsg.Digest,
			MsgType: CommitMsg,
		}, nil
	}
	return nil, nil
}
//确认阶段
func (state *State) Commit(commitMsg *VoteMsg) (*ReplyMsg, *RequestMsg, error) {
	if !state.verifyMsg(commitMsg.ViewID, commitMsg.SequenceID, commitMsg.Digest) {
		return nil, nil, errors.New("commit message is corrupted")
	}
	// 将确认信息保存到日志中
	state.MsgLogs.CommitMsgs[commitMsg.NodeID] = commitMsg
	// 输出当前状态
	fmt.Printf("[Commit-Vote]: %d\n", len(state.MsgLogs.CommitMsgs))
	if state.committed() {
		result := "Executed"
//进入确认阶段
		state.CurrentStage = Committed
		return &ReplyMsg{
			ViewID: state.ViewID,
			Timestamp: state.MsgLogs.ReqMsg.Timestamp,
			ClientID: state.MsgLogs.ReqMsg.ClientID,
			Result: result,
		}, state.MsgLogs.ReqMsg, nil
	}
	return nil, nil, nil
}
//视图切换
func (state *State) verifyMsg(viewID int64, sequenceID int64, digestGot string) bool {
	// 视图错误
	if state.ViewID != viewID {
		return false
	}
	// 主节点是否发生故障
	if state.LastSequenceID != -1 {
		if state.LastSequenceID >= sequenceID {
			return false
		}
	}
	digest, err := digest(state.MsgLogs.ReqMsg)
	if err != nil {
		fmt.Println(err)
		return false
	}
	if digestGot != digest {
		return false
	}
	return true
}

func (state *State) prepared() bool {
	if state.MsgLogs.ReqMsg == nil {
		return false
	}
	if len(state.MsgLogs.PrepareMsgs) < 2*f {
		return false
	}
	return true
}
func (state *State) committed() bool {
	if !state.prepared() {
		return false
	}
	if len(state.MsgLogs.CommitMsgs) < 2*f {
		return false
	}
	return true
}
func digest(object interface{}) (string, error) {
	msg, err := json.Marshal(object)

	if err != nil {
		return "", err
	}
	return Hash(msg), nil
}

PBFT原文链接: PBFT.
