说到模电，一定有一个避不开的器件——三极管，这一期就来介绍一下三极管。

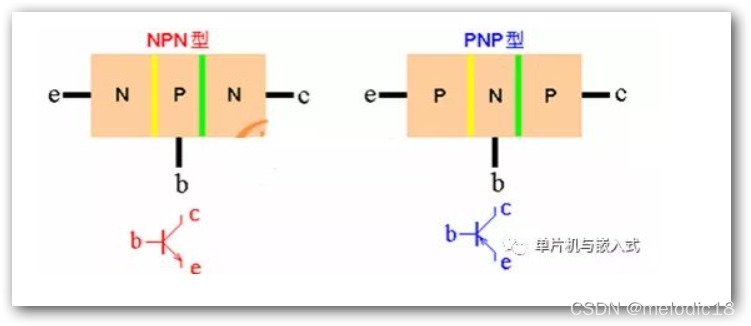

所谓三极管，是有三个极组成，一块半导体分成三个部分，有PNP型、NPN型三极管，含有集电极、基极、发射极。两种三极管在符号上的区别是箭头指向不同，PNP型从发射极指向基极，NPN型从基极指向发射极，这也好理解，箭头指向实际就是PN结正向导通的方向，有P—>N即可。
在这里插入图片描述

1、三极管设计原则

集电区：半导体掺杂浓度低，面积大，相当于是一个厂库，储存发射区发射的载流子；
基区：半导体掺杂浓度低，且很薄，相对于两边的区域，它就像是一条线一样；靠这个区域和另外两个形成PN结，靠近集电区的叫集电结，靠近发射区的叫发射结；
发射区：半导体掺杂浓度高，相对于集电区的面积来说小，比基区的面积大得多。
发射区发射载流子，集电区收集载流子，基区起到一个控制的作用。
