python中利用gdal.warp完成矢量裁剪栅格(遥感影像掩膜、shp裁剪tif、图像裁剪)

gdal库能够很方便的完成栅格数据的裁剪,代码如下:

import numpy as np
from osgeo import gdal

def extract_by_shp(in_shp_path, inputpath, outputpath):
    input_raster = gdal.Open(inputpath)
        # 利用gdal.Warp进行裁剪
    result = gdal.Warp(
        outputpath,
        input_raster,
        format = 'GTiff',
        cutlineDSName = in_shp_path, # 用于裁剪的矢量
        cropToCutline = False, # 是否使用cutlineDSName的extent作为输出的界线
        dstNodata = 0 # 输出数据的nodata值
        )
    del result

if __name__ == "__main__":
    in_shp_path=r"D:\边界.shp"
    inputpath=r"D:\S2_20220812.tif"
    outputpath=r"D:\result.tif"
    extract_by_shp(in_shp_path, inputpath, outputpath)

但在使用过程中,本人发现其仍然有不足之处,导致裁剪的结果总是不如人意,原因在于gdal.warp方法的倒数第二个参数的设置:

cropToCutline:指输出的裁剪结果按照什么样的边界;
当参数设置为True时,将按照输入的矢量,即“边界.shp”的外接矩阵输出;
当参数设置为False时,将不按照矢量,而按照原来栅格的边界输出。
这其中,无效值的区域将被输出为背景值(下图中黑色部分)。

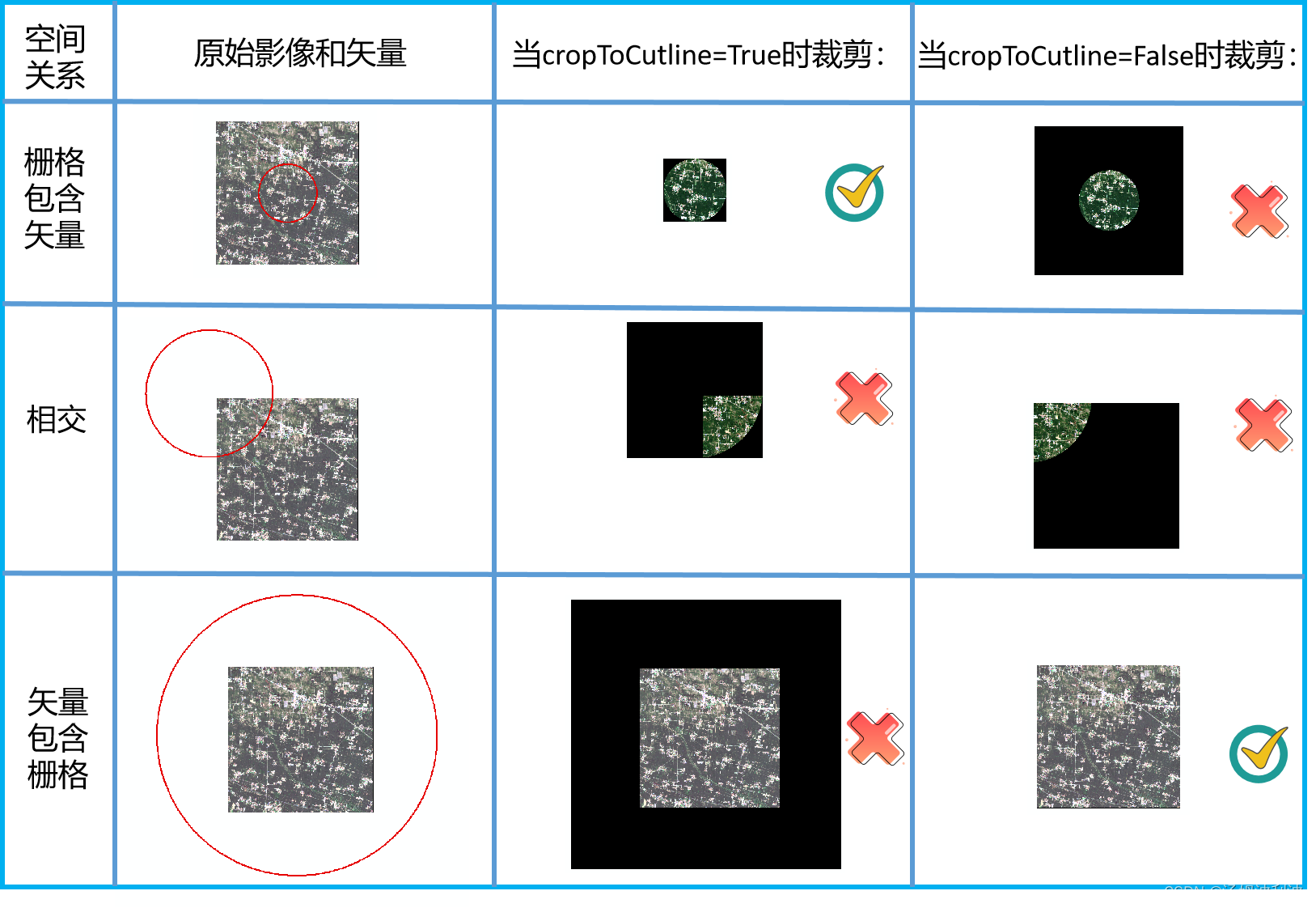

一般,面矢量与栅格的二维空间关系总共有三种,包含、被包含、相交。下图表示cropToCutline设置为不同值的时候的几种裁剪结果:

在这里插入图片描述
可以看出,在很多时候,矢量裁剪的栅格存在很多没必要的背景区域,虽然不影响后续的计算,但是增加行列数和图像的大小。
网上也看到了一些其他的解决方法,没有彻底看懂,加上时间紧迫,只想出了一个比较赘余的笨方法:

1.先将栅格数据转矢量;
2.将栅格转的矢量与输入的边界矢量就求交集;
3.使用上述交集裁剪原始的栅格数据,设置cropToCutline=“True”,得到结果。

其中:
第一步,栅格转矢量:python栅格遥感影像转矢量
第二部:矢量之间求交集:python两个shp面矢量之间求交集
第三步:裁剪按照本文开始所描述方法。

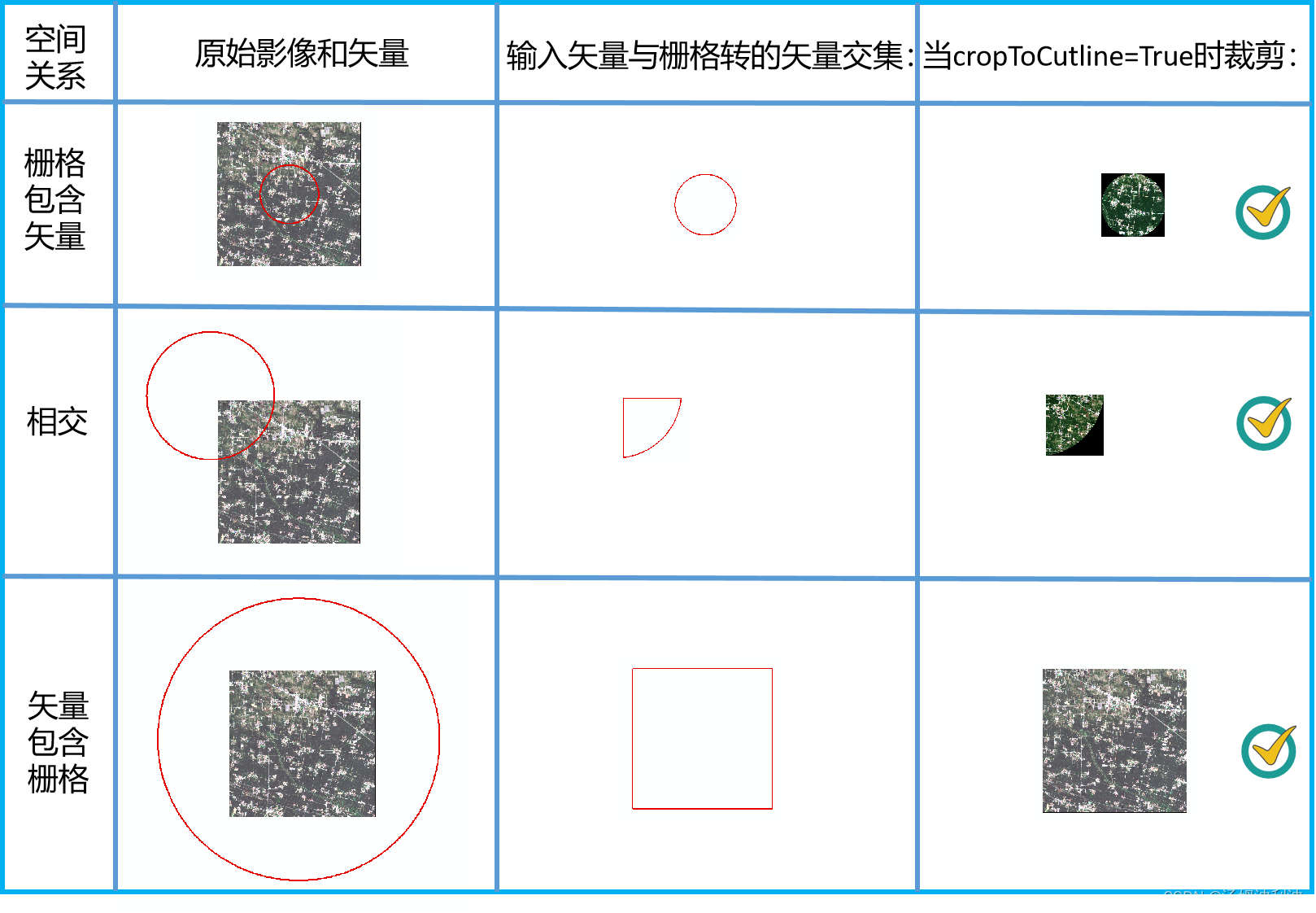

使用这三步,再次裁剪上述的三种情况,得到的结果:
在这里插入图片描述
本方法是最笨的一个方法,过程还需要额外生成两个shp文件,希望有看到的同仁,有好的建议不吝赐教!!
