EtherChannel链路聚合(Cisco Packet Tracer)
1.实验目的
熟悉EtherChannel的配置过程

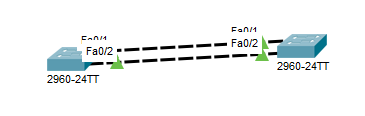

2.实验拓扑
3.实验步骤
描述:构成EnterChannel的端口必须具有相同的特性,如双工模式、速度和Trunking 的状态等。配置EtherChannel有手动配置和自动配置(PAGP或者LAGP)两种方法,自动配置就是让EtherChannel协商协议自动协商EtherChannel的建立。
①配置EtherChannel,首先创建以太通道:

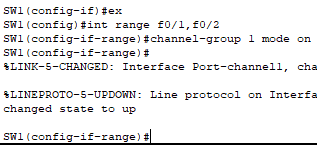

②将物理接口f0/1和f0/2加入到创建的通道中
暂时先不用LAcp和PAgp,直接on,不协商加入到通道中。
③把通道设置成trunk模式
④配置物理接口的速率和双工等。
可以看到显示光纤接口不支持duplex
⑤配置以太通道负载均衡。
以上配置结束,SW2与SW1配置方式一致。
⑥查看配置情况

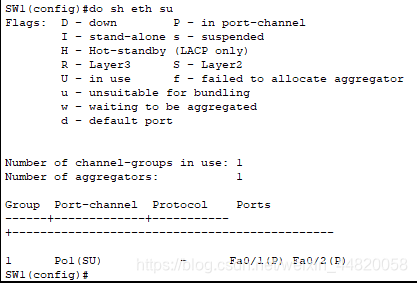

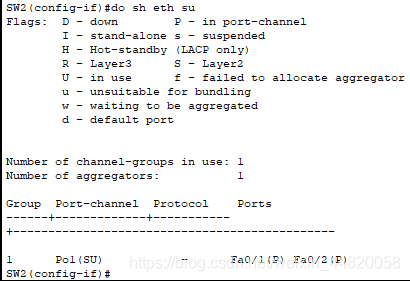

可以看到EtherChannel已经形成,”SU”表示EtherChannel正常,如果显示为”SD”,表示把EthernetChannel接口关掉重新开启。物理端口显示p则正常,不为p则no shut或重启,如果还不行就看看是否配置错误。
协议栏无显示,因为使用的on,不协商。若想使用协议,则
要想把接口配置为PAGP的desirable模式使用命令:”channel-group 1 mode desirable”;
要想把接口配置为PAGP的auto模式使用命令:”channel-group 1 mode auto”;
要想把接口配置为LACP的active模式使用命令:”channel-group 1 mode active”;
要想把接口配置为LACP的passive模式使用命令:”channel-group 1 mode passive”。
desirable和auto是一对PAGP,active和passive是一对LACP。
配置的时候也不能两端都是passive或desirable,至少一个active或auto。
