6.三层交换机交换端口改成路由端口(Cisco Packet Tracer)

本文介绍如何将三层交换机的物理端口设置为路由端口,关闭交换功能,并通过noswitchport配置。探讨如何在不涉及VLAN的情况下实现PC间的路由连通性,包括配置步骤和测试ping操作。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

路由器端口(Cisco Packet Tracer)

本次实验是5.实验的修改,虽然说是路由器,但是我想用三层交换机,把三层交换机的物理端口用no switchport,从交换端口改成路由端口,此时三层交换机就是个路由器。要注意这时候和vlan没有关系了,不涉及vlan的配置。

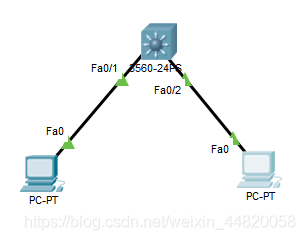

拓扑:
在这里插入图片描述

PC1
在这里插入图片描述
PC2
在这里插入图片描述
在这里插入图片描述

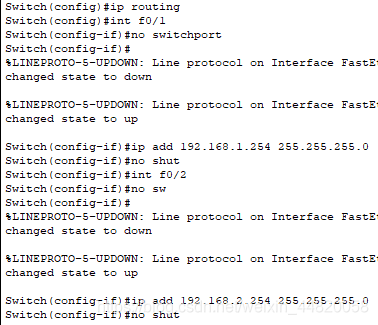

其中:
Switch(config)#ip routing //三层交换机开启路由功能
Switch(config-if)#no switchport //该接口不再是交换接口了,成为路由接口

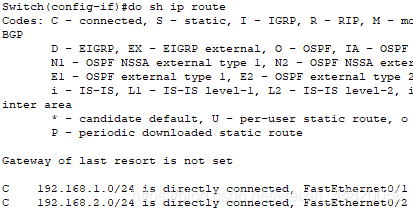

在这里插入图片描述
测试连通性

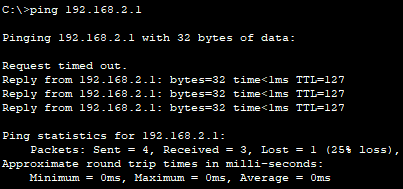

PC1pingPC2
在这里插入图片描述

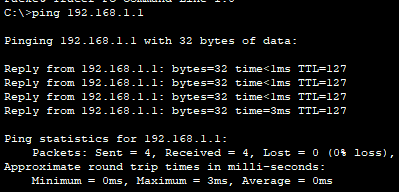

PC2pingPC1
在这里插入图片描述

### 配置 Cisco Packet Tracer 中的三层交换机进行互联 #### 1. 设备准备与连接 为了实现不同VLAN间的通信,需先准备好所需的设备并建立物理连接。每台三层交换机会作为各自部门的中心节点,并通过Trunk链路相连。 - 添加两个或更多三层交换机到工作区。 - 使用直通电缆将各层三交换机上的接口相互连接起来,通常会选择GigabitEthernet端口用于此目的[^1]。 #### 2. VLAN 创建与配置 在每一台三层交换机上创建不同的虚拟局域网(VLAN),以便隔离各个部门之间的流量: ```shell Switch> enable Switch# configure terminal Switch(config)# vlan 10 Switch(config-vlan)# name Sales Switch(config-vlan)# exit Switch(config)# interface range fa0/1 - 2 Switch(config-if-range)# switchport mode access Switch(config-if-range)# switchport access vlan 10 Switch(config-if-range)# exit ``` 上述命令序列定义了一个新的VLAN编号为10,并将其命名为Sales;接着指定了FastEthernet端口fa0/1至fa0/2属于该VLAN成员[^3]。 #### 3. 设置 SVI (Switched Virtual Interface) 为了让每个VLAN能够拥有独立的第三层功能(如路由),需要为它们分配逻辑接口SVIs: ```shell Switch(config)# interface vlan 10 Switch(config-if)# ip address 192.168.10.1 255.255.255.0 Switch(config-if)# no shutdown Switch(config-if)# exit ``` 这里设置了VLAN 10 的 IP 地址为 `192.168.10.1` ,子网掩码为 `/24` 。这一步骤对于后续启用 DHCP 和跨 VLAN 路由至关重要[^2]。 #### 4. 启用 DHCP 功能 为了让客户端自动获取IP地址和其他网络参数,在一台或多台选定的三层交换机上启动DHCP服务: ```shell Switch(config)# ip dhcp pool SALES_VLAN_10 Switch(dhcp-config)# network 192.168.10.0 255.255.255.0 Switch(dhcp-config)# default-router 192.168.10.1 Switch(dhcp-config)# dns-server 8.8.8.8 Switch(dhcp-config)# domain-name example.com Switch(dhcp-config)# lease 7 Switch(dhcp-config)# exit ``` 这段脚本建立了名为SALES_VLAN_10 的DHCP作用域,提供了范围内的可用IP地址池以及默认网关、DNS服务器等必要信息给客户机使用。 #### 5. 建立 Trunk 连接 确保所有参与互联的三层交换之间存在至少一条trunk类型的链接,允许多个VLAN的数据帧透明传输而不受限制: ```shell Switch(config)# interface gigabitethernet0/2 Switch(config-if)# switchport trunk encapsulation dot1q Switch(config-if)# switchport mode trunk Switch(config-if)# end ``` 以上指令设置gigabitethernet0/2 接口进入trunk模式,并采用IEEE 802.1Q标准封装方式来标记来自不同VLAN的数据包。 完成这些基本配置之后,应该可以验证各部门内部及其间能否正常通讯了——比如利用ping工具测试连通性和延迟情况,或者借助Wireshark之类的软件来进行更深入的数据流分析。
