【1200PLC OPC虚拟调试】

前言

随着工艺要求和控制复杂度的增加，使得本来就很棘手的设备调试变得更加棘手，脱离了现场运行环境，机械、电气部件和自动化软件就得不到充分的调试。随着数字孪生的发展，可以用数字孪生来模拟一个虚拟的调试和安装环境，通过现实的运行机理导入数据和流程到数字孪生。本文以软件在环，无实物做仿真调试。

1. 所需软件

博图V17
PLCSIM
NetToPLCsim
KepserverEX6

2. 配置过程

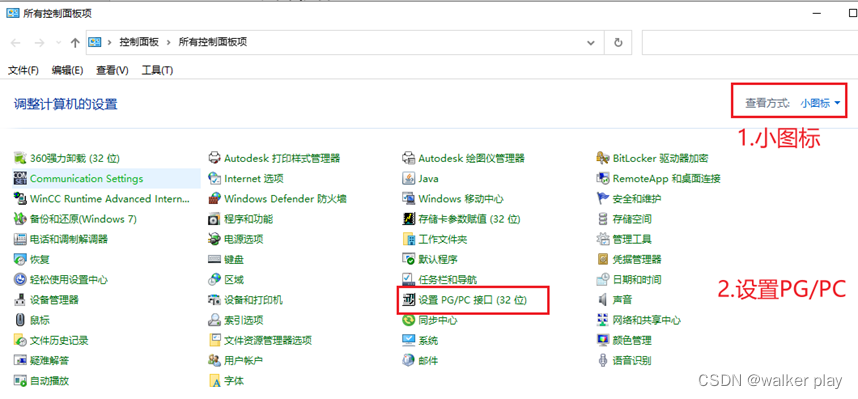

2.1. PG/PC设置

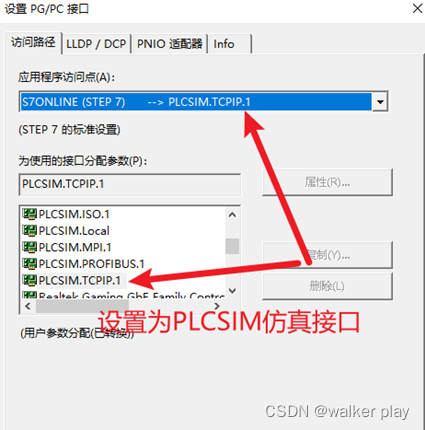

仿真接口设置为PLCSIM TCPIP

2.2. 博图设置

1. 选用支持OPC功能的PLC，如1214C及以上PLC。

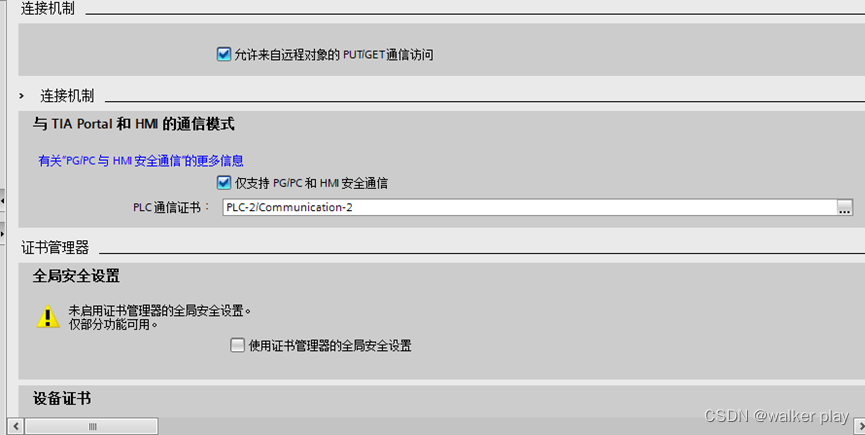

2. OPC服务配置：允许PUT/GET通信访问 支持PG/PC和HMI通信，新建证书。

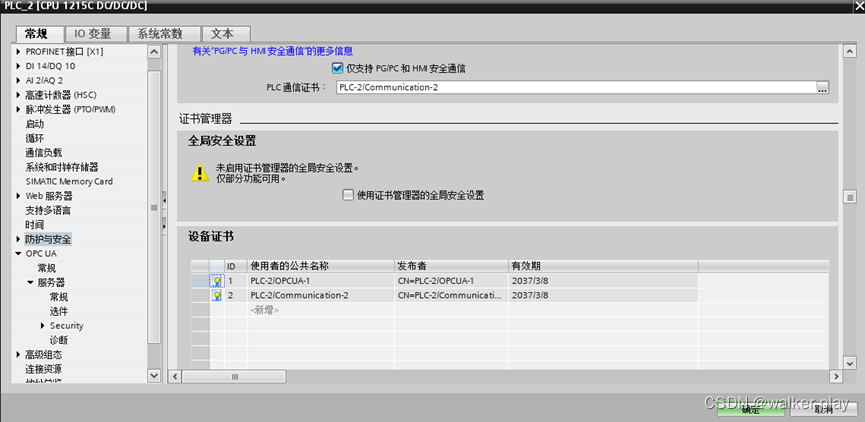

   安装证书如下：


3. OPC服务器设置

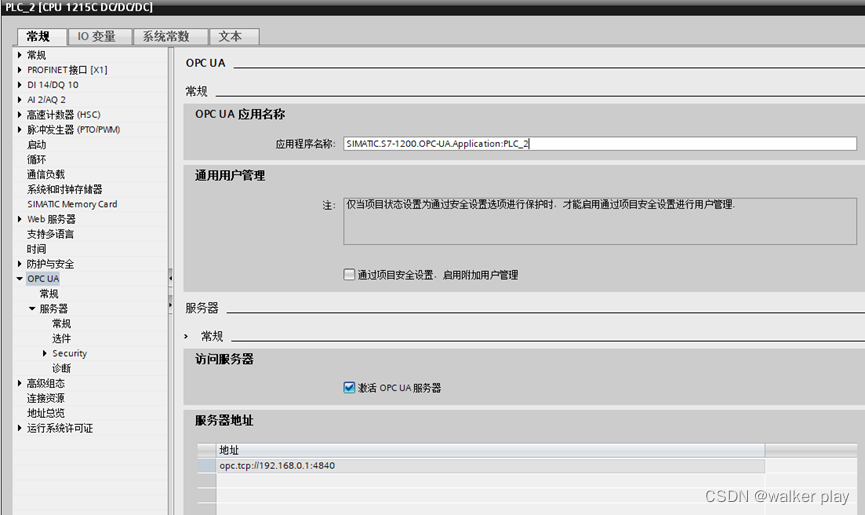

激活OPC服务器，显示OPC服务器地址。

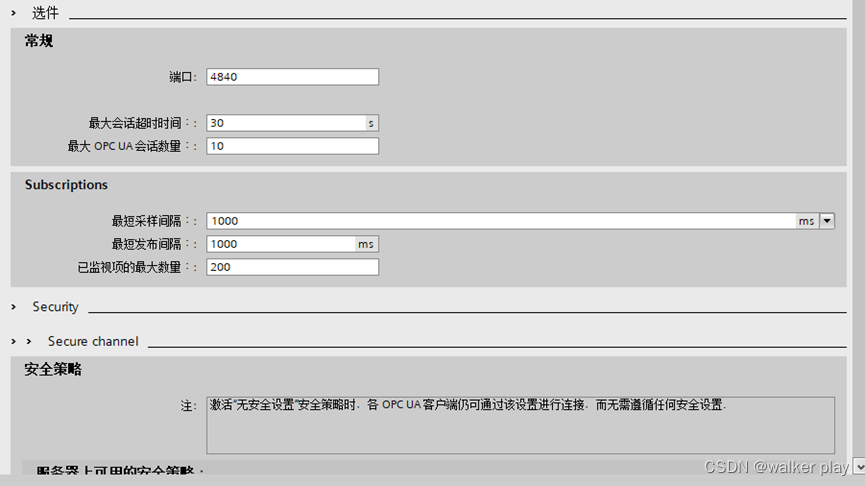

设置OPC发送间隔和数量大小

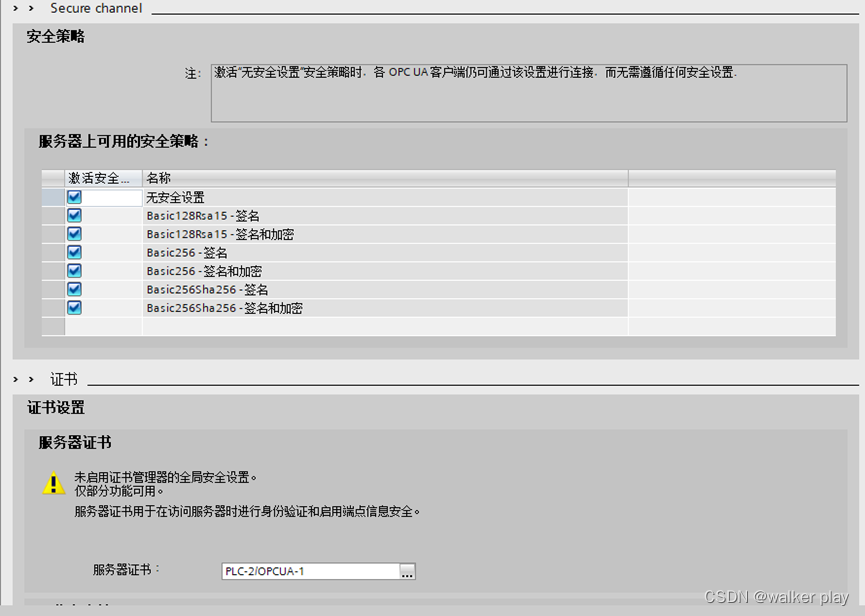

安全策略全部勾选

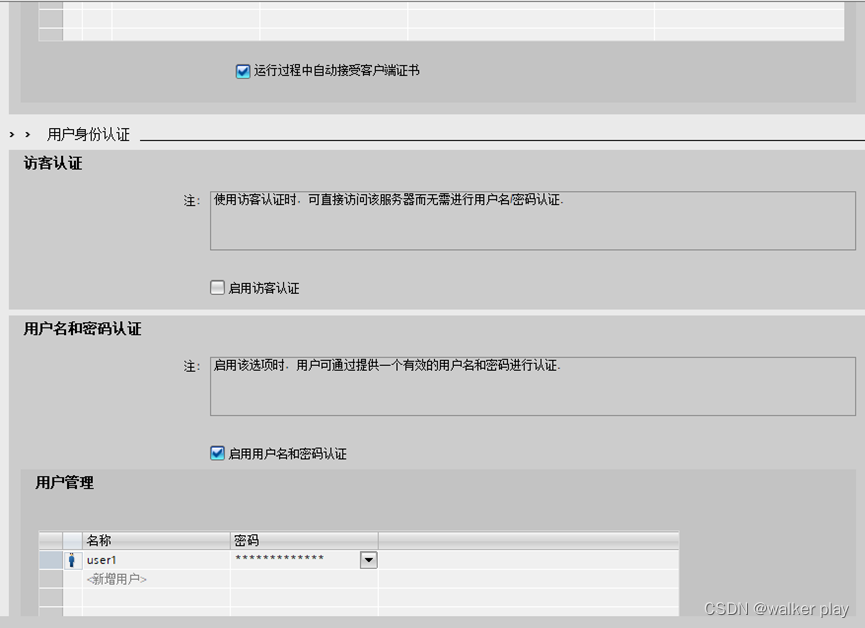

运行过程接收客户端证书和密码（按照需要添加）

4. KepserverEX6配置

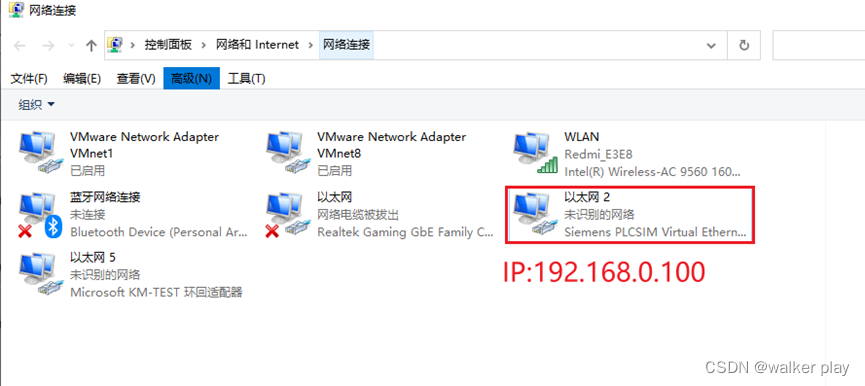

配置KepserverEX6之前先配置网卡IP，本教程选用Siemens PLCSIM Virtual网卡，IP地址配置省略。

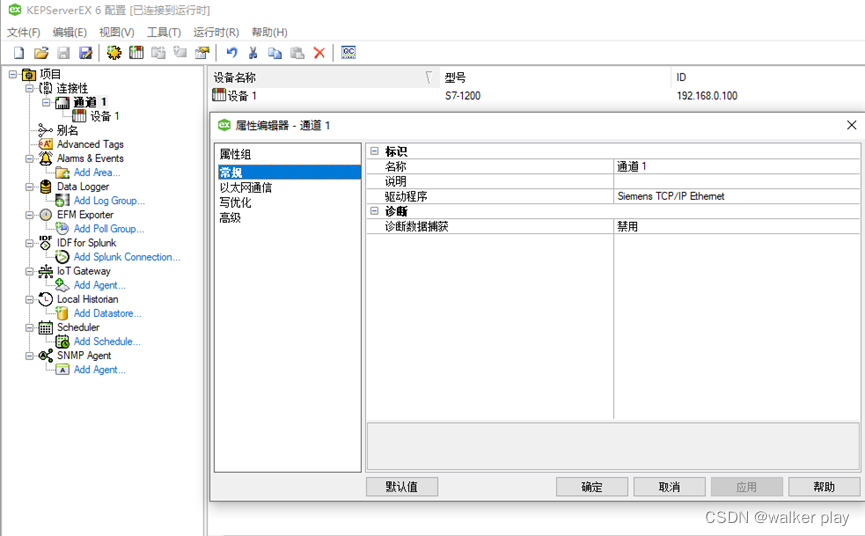

新建通道和设备：通道选用Siemens TCPIP/Ethernet，以太网选择上述配置网卡；

设备配置按照实际选用1200，切记通道IP地址必须为网卡IP地址，不然通讯不上。

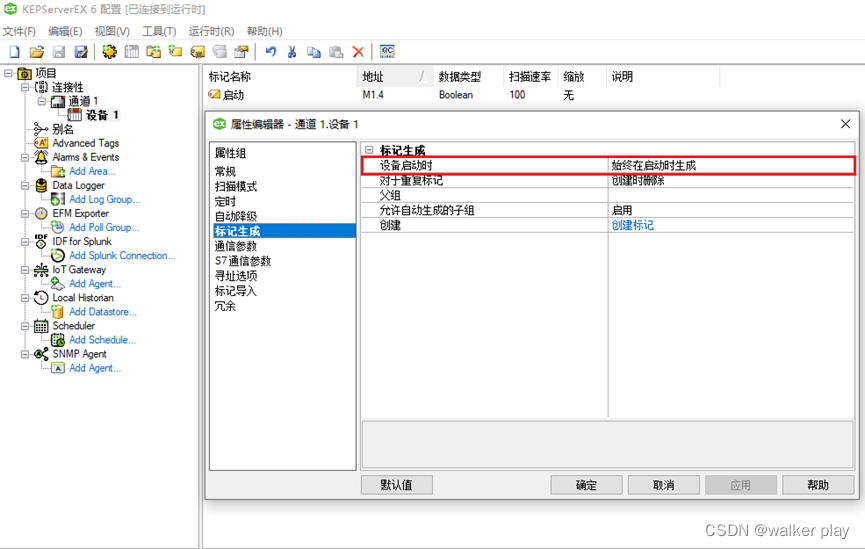

标记生成设置

端口和NetToPLCsim、PLCSIM一致，为102端口。其余按照默认配置即可；
3. NetToPLCsim配置

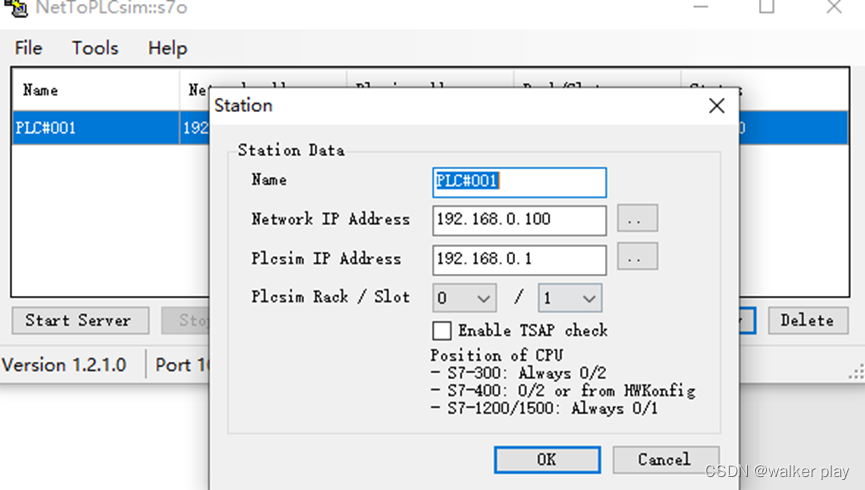

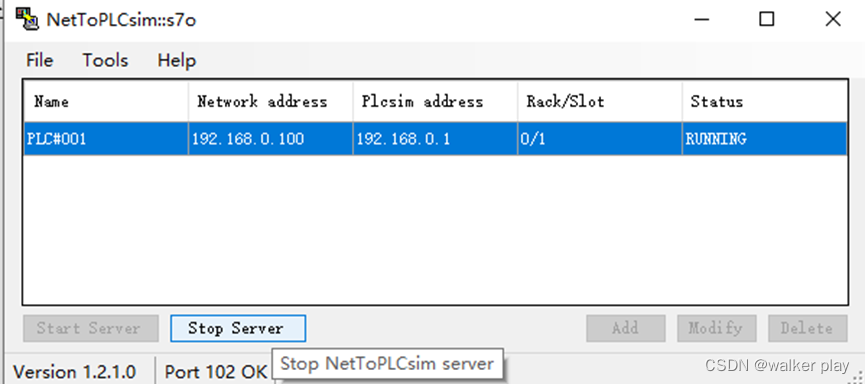

首先将编程好的PLC程序下载到PLCSIM中，然后打开NetToPLCsim配置用于外部访问的桥接。

具体如下；只有下载到PLCSIM后才能检测到PLCSIM IP地址

5. 结果
