本文对机床换刀加工进行虚拟仿真

一、所需软件

1、博图V17
2、PLCSIM advance4.0
3、NX 2027

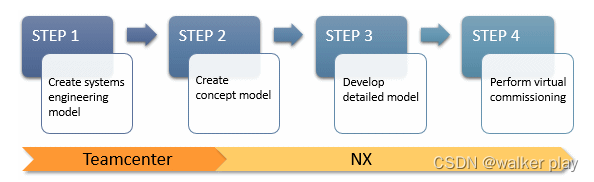

机电一体化概念设计流程
在这里插入图片描述

二、机电一体化概念设计阶段

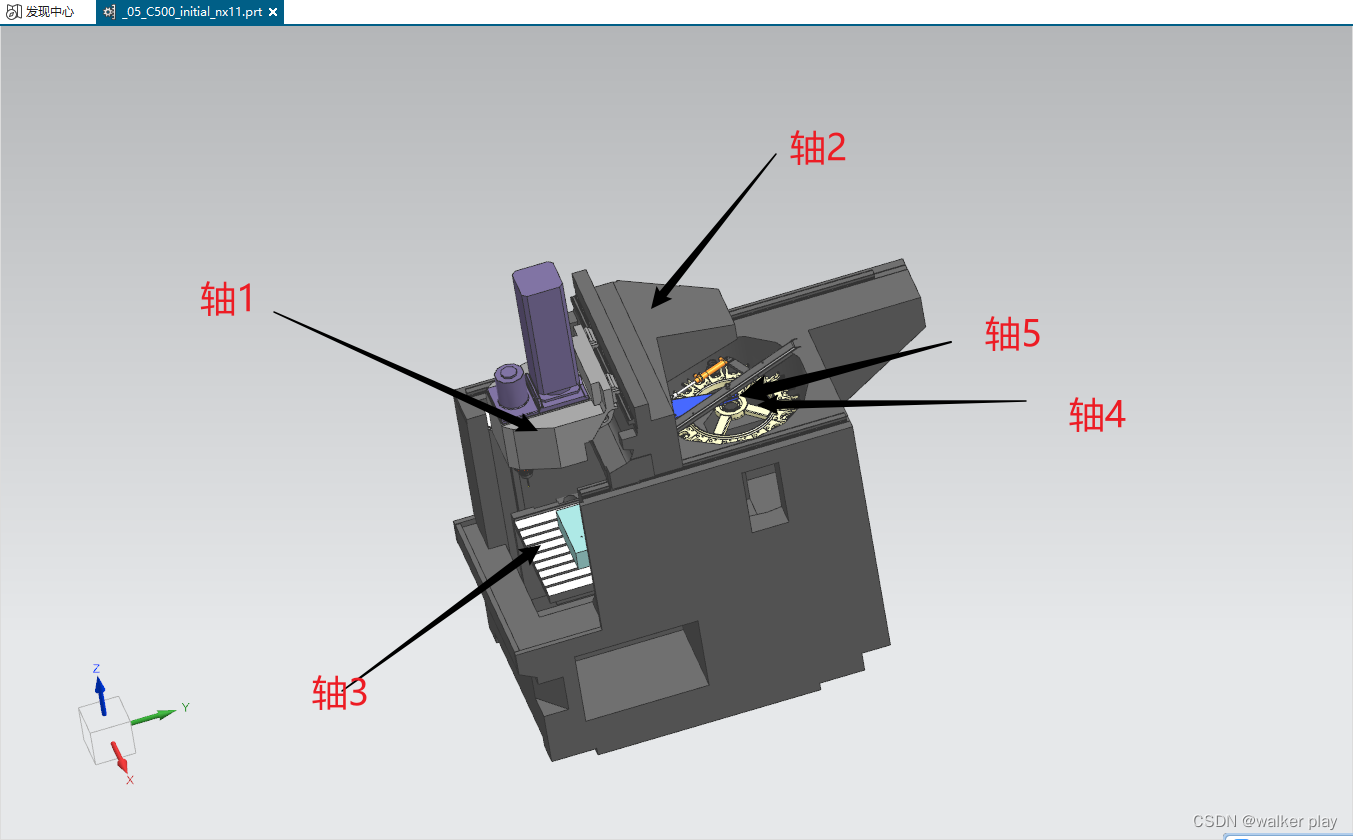

1.首先打开建立好的 prt 格式模型或者导入stp等格式模型，如下所示：
在这里插入图片描述

2.定义仿真属性

在这里插入图片描述

3.运动副定义

固定副： 机座
铰链副： 刀盘 气阀推杆 工作刀头
滑动副： 轴1和轴2
柱面副： 刀盘

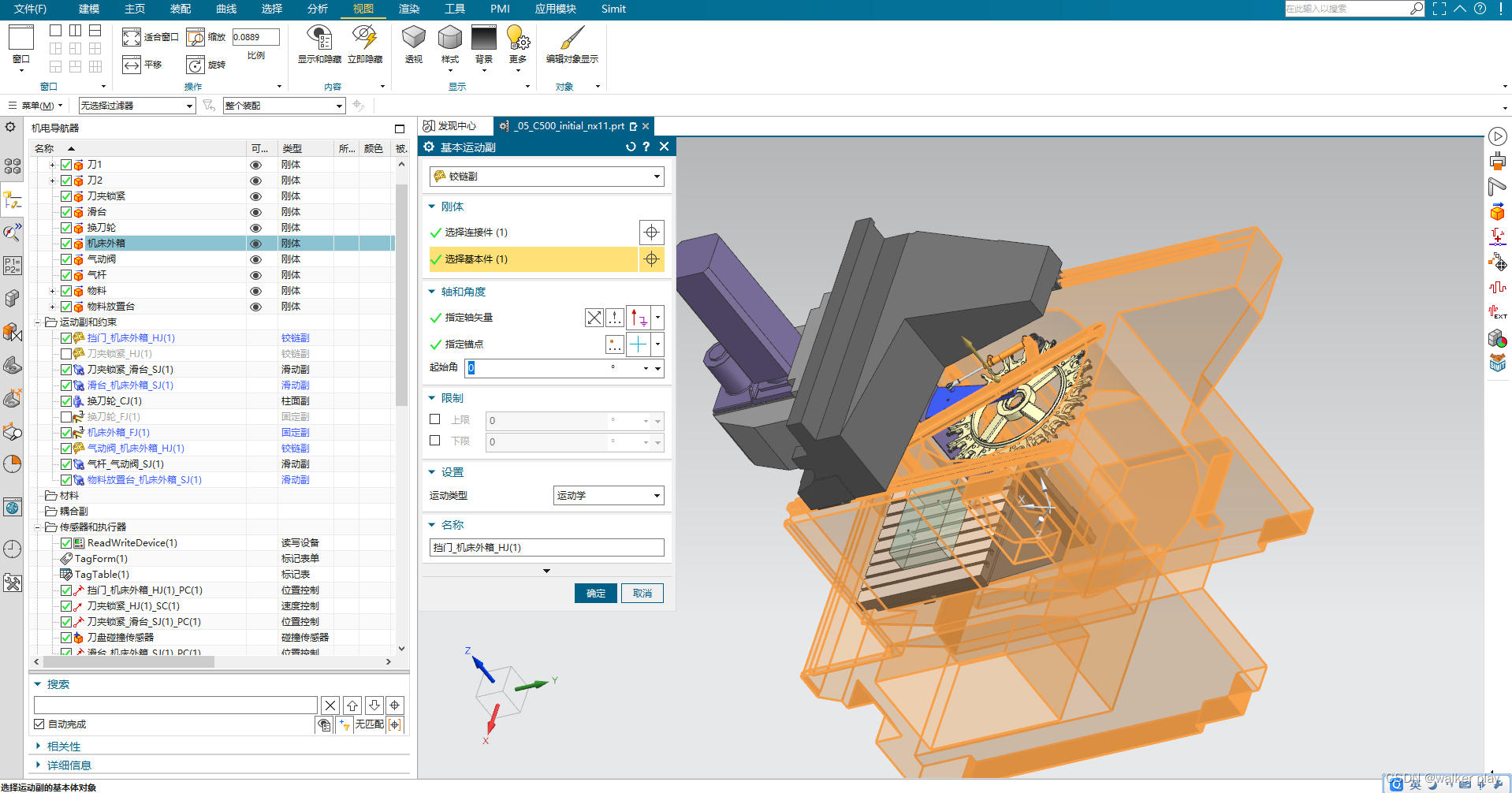

在这里插入图片描述

在这里插入图片描述

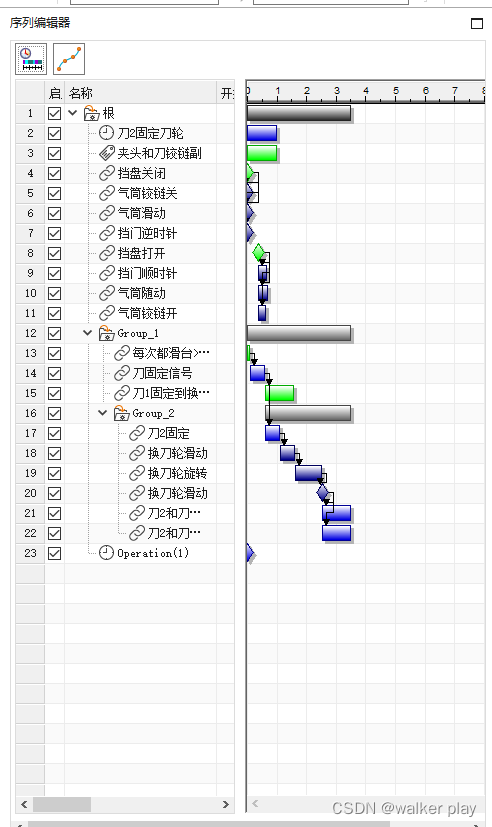

仿真序列

在这里插入图片描述

三、调试过程

MCD机床虚拟调试
