[OpenCPU开发]（一）中移ML307A模组资源

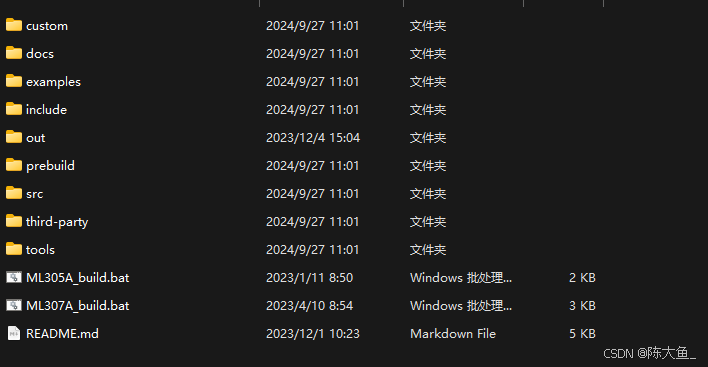

文件目录

名称	描述
custom	用户代码目录、用户程序入口
docs	文档
examples	示例代码
include	OpenCPU API 头文件
out	编译输出目录
prebuild	预编译文件
third-party	第三方开源代码库
tools	编译工具脚本

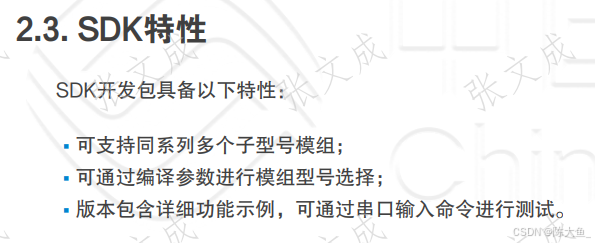

SDK特征

编译环境

OpenCPU SDK开发包自带编译必需工具，使用前解压开发包至任意非中文路径下即可完成编译环境搭建。请注意解压路径不能包含中文、空格及“&”符号。

备忘

ML307A模组简介

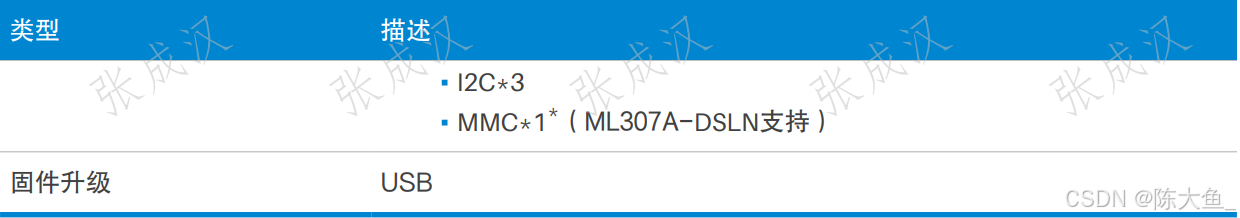

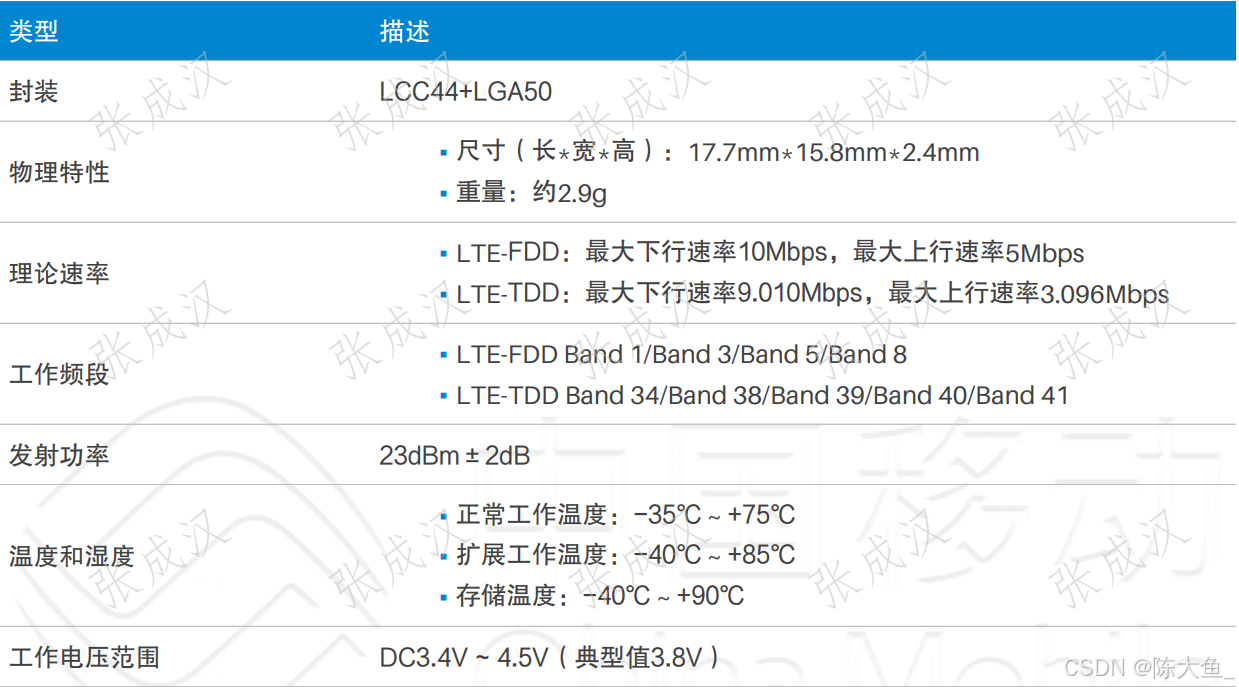

规格

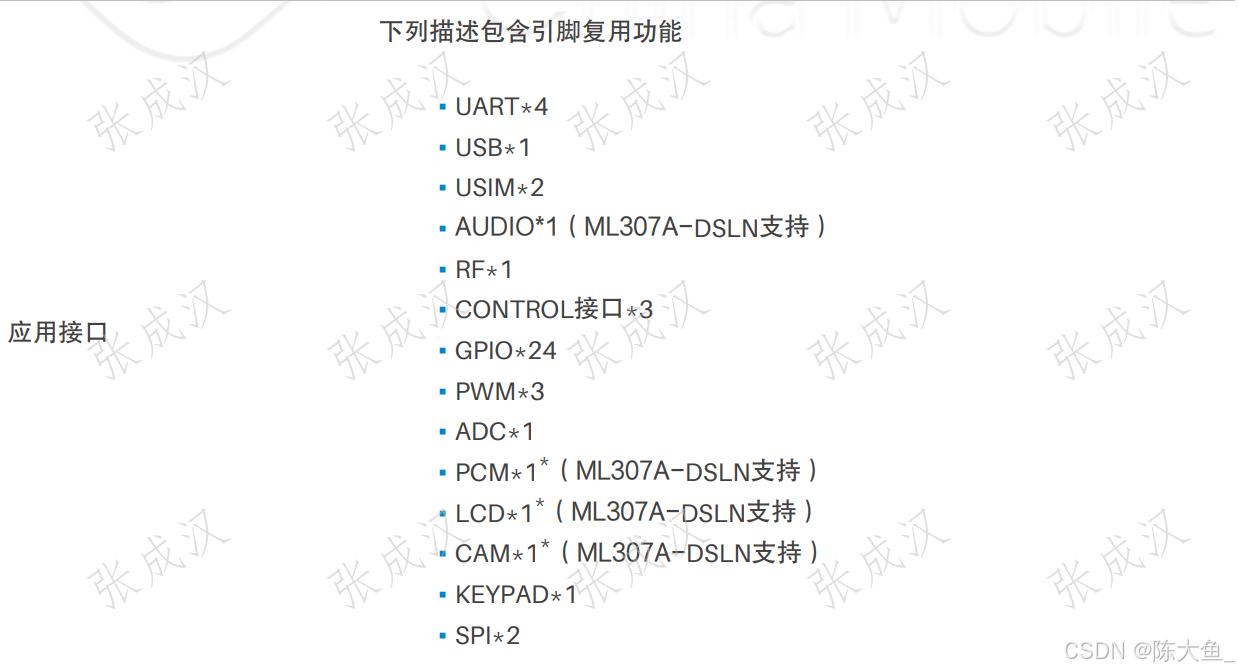

总结：了解产品能够支持的硬件接口

软件系统架构

软件系统架构图分为三层设计，从上至下分别为OC-1层、OC-2层、OC-3层。

OC-1层为运用层，包含面向用户的开发使用的APP层和EXAMPLE示例，示例展示了外设、网络、通信等各个模块的使用示例，供开发者参考；APP则是预留给用户的运用层代码实现的接口，便于用户自行设计相关运用层程序。

OC-2层为lib层，包含预置文件库，开放的第三方库（用户也可以自行移植第三方库），驱动头文件和平台接口，供开发者调用。

OC-3层为OS（Operating system）层，对应模组的操作系统，开发者在上层运用开发时，需要对相应的OS系统有一定的了解。

硬件系统架构图

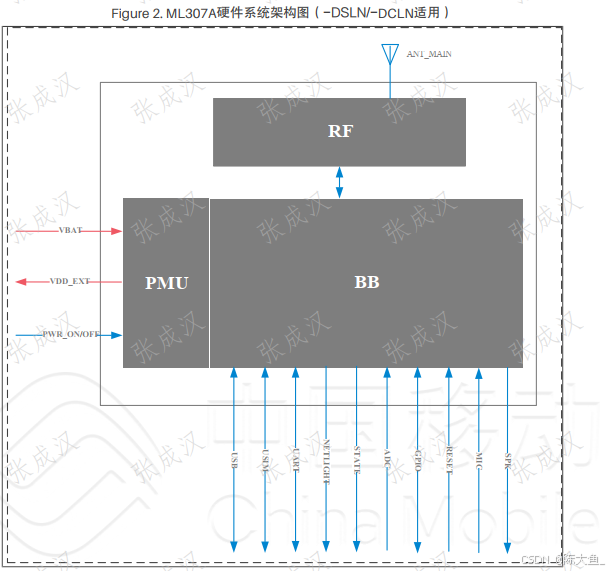

模组硬件系统主要采用 BaseBand + PMU + RF架构

硬件设计相关说明

ML307A参考设计可查找 《ML307A硬件设计手册》、《ML307A参考设计》

---

备注：

1.不用的引脚和RESERVED引脚悬空，所有GND引脚连接到地网络上。

2.在模块开机成功前，禁止将BOOT_MODE引脚下拉到低电平。

3.建议MCU与模块间USB通信串联共模电感以滤除EMI干扰，电感尽量靠近模块侧放置。同时预留USB升级测试点，且分支走线尽量短，两个电阻均靠近模块的USB接口，以保证USB通路的信号完整性。

4.VBAT输入电压范围为3.4-4.5V

5.ADC检测的输入电压范围为0-1.2

---

系统资源简介

ML307A引脚资源复用

在使用之前需要先确认引脚的功能，需要特别注意两个不同引脚不能同时复用为同一功能,建议在开发之前就先确定好引脚的功能，每个引脚只能复用为一种功能，不要在使用过程中随意更改引脚的复用功能。

例：GPIO口配置

详见引脚资源及复用功能表

引脚名	引脚号	OpenCPU复用功能1	OpenCPU复用功能2	OpenCPU复用功能3	备注
GND	1	GND	-	-	-
RSV	2	-	-	-	-
ANT_GNSS	2	-	-	-	-
MIC_P	3	MIC_P	-	-	无需IOMUX配置
MIC_N	4	MIC_N	-	-	无需IOMUX配置
SPK_P	5	SPK_P	-	-	无需IOMUX配置
SPK_N	6	SPK_N	-	-	无需IOMUX配置
PWR_ON/OFF	7	PWR_ON/OFF	-	-	无需IOMUX配置
VCC_CAMA	8	VCC_CAMA	-	-	无需IOMUX配置
ADC0	9	ADC0	-	-	无需IOMUX配置
GND	10	GND	-	-	无需IOMUX配置
SIM0_DATA	11	SIM0_DATA	-	-	无需IOMUX配置
SIM0_RST	12	SIM0_RST	-	-	无需IOMUX配置
SIM0_CLK	13	SIM0_CLK	-	-	无需IOMUX配置
SIM0_VCC	14	SIM0_VCC	-	-	无需IOMUX配置
RESET	15	RESET	-	-	无需IOMUX配置
GPIO0	16	GPIO0	-	-	-
UART0_RXD	17	UART0_RXD	MMCO_DATA3	-	-
UART0_TXD	18	UART0_TXD	MMCO_DATA2	-	-
UART0_DTR	19	UART0_DTR	MMCO_CLK	-	-
UART0_RI	20	UART0_RI	MMCO_CMD	-	-
UART0_DCD	21	UART0_DCD	PWM2	-	-
UART0_CTS	22	UART0_CTS	MMCO_DATA0	-	-
UART0_RTS	23	UART0_RTS	MMCO_DATA1	-	-
VDD_EXT	24	VDD_EXT	-	-	无需IOMUX配置
GPIO1	25	GPIO1	-	-	-
RSV	26	RSV	-	-	-
GND	27	GND	-	-	-
UART1_RXD	28	UART1_RXD	KEYIN3	GPIO22	-
UART1_TXD	29	UART1_TXD	KEYOUT3	GPIO23	-
PCM_CLK	30	PCM_CLK	SPI1_CLK	-	-
PCM_SYNC	31	PCM_SYNC	SPI1_CS	-	-
PCM_IN	32	PCM_IN	SPI1_MISO	-	-
PCM_OUT	33	PCM_OUT	SPI1_MOSI	-	-
GND	34	GND	-	-	-
ANT_MAIN	35	ANT_MAIN	-	-	-
GND	36	GND	-	-	-
GND	37	GND	-	-	-
DBG_RXD	38	DBG_RXD	-	-	无需IOMUX配置
DBG_TXD	39	DBG_TXD	-	-	无需IOMUX配置
GND	40	GND	-	-	-
GND	41	GND	-	-	-
VBAT	42	VBAT	-	-	-
VBAT	43	VBAT	-	-	-
RSV	44	RSV	-	-	-
GND	45	GND	-	-	-
GND	46	GND	-	-	-
GND	47	GND	-	-	-
GND	48	GND	-	-	-
LCD_RST	49	LCD_RST	GPIO2	-	IOMUX只能配置复用功能
LCD_RST	49	LCD_RST	GPIO2	-	IOMUX只能配置复用功能
LCD_SIO	50	LCD_SIO	GPIO3	UART2_TXD	-
LCD_SDC	51	LCD_SDC	GPIO4	UART2_RXD	-
LCD_CS	52	LCD_CS	IIC1_SDA	-	-
LCD_CLK	53	LCD_CLK	IIC1_SCL	-	-
CAM_REFCLK	54	CAM_REFCLK	GPIO5	-	-
CAM_SIO	55	CAM_SIO	GPIO6	-	-
CAM_SI1	56	CAM_SI1	GPIO7	-	-
IIC_CAM_SCL	57	IIC_CAM_SCL	GPIO8	-	-
IIC_CAM_SDA	58	IIC_CAM_SDA	GPIO9	-	-
USB_DP	59	USB_DP	-	-	无需IOMUX配置
USB_DM	60	USB_DM	-	-	无需IOMUX配置
USB_VBUS	61	USB_VBUS	-	-	无需IOMUX配置
SIM1_CLK	62	SIM1_CLK	-	-	无需IOMUX配置
SIM1_RST	63	SIM1_RST	-	-	无需IOMUX配置
SIM1_DATA	64	SIM1_DATA	-	-	无需IOMUX配置
SIM1_VCC	65	SIM1_VCC	-	-	无需IOMUX配置
IIC0_SDA	66	IIC0_SDA	-	-	-
IIC0_SCL	67	IIC0_SCL	-	-	-
SPI0_CLK	68	SPI0_CLK	GPIO10	-	-
SPI0_CS	69	SPI0_CS	GPIO11	-	-
GND	70	GND	-	-	-
GND	71	GND	-	-	-
GND	72	GND	-	-	-
GND	73	GND	-	-	-
PWM0	74	PWM0	IIC2_SDA	KEYOUT4	-
PWM1	75	PWM1	IIC2_SCL	KEYIN4	-
KEYOUT0	76	KEYOUT0	GPIO12	-	-
KEYIN0	77	KEYIN0	GPIO13	-	-
LCD_FMARK	78	LCD_FMARK	GPIO14	-	-
SIM0_DET	79	SIM0_DET	-	-	无需IOMUX配置
CAM_SCK	80	CAM_SCK	GPIO15	-	-
CAM_PWDN	81	CAM_PWDN	GPIO16	-	IOMUX只能配置复用功能2，CAM_PWDN需用GPIO16模拟此功能。
BOOT_MODE	82	BOOT_MODE/KEYOUT1	-	-	无需IOMUX配置
KEYIN1	83	KEYIN1	GPIO17	-	-
SPI0_MISO	84	SPI0_MISO	GPIO18	-	-
SPI0_MOSI	85	SPI0_MOSI	GPIO19	-	-
KEYOUT2	86	KEYOUT2	GPIO20	-	-
KEYIN2	87	KEYIN2	GPIO21	-	-
GND	88	GND	-	-	-
GND	89	GND	-	-	-
GND	90	GND	-	-	-
GND	91	GND	-	-	-
GND	92	GND	-	-	-
GND	93	GND	-	-	-
GND	94	GND	-	-	-

307A外设资源

类型	最大组数	说明
UART	4	存在引脚复用，包含log专用的uart口。
IIC	3	主模式
GPIO	24	与引脚名一致，存在复用的情况。
KEYPAD	5 × 5	5 × 5的键盘，存在复用情况。
PWM	3	存在复用情况
SPI	2	主模式
