一、本次实验核心命令

说明：命令适当简写机器也认，如interface fastEthernet 0/1可以简写成int fa 0/1。

1、开启交换机路由功能：

Switch(config)#ip routing

2、配置三层交换机端口的路由功能(config全局配置模式下)

Switch(config)#interface fastEthernet 0/1  # 可简写为:int fa 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.1 255.255.255.0

no switchport: 顾名思义，就是关闭二层交换的功能，即开启三层的路由功能。

3、RIP、OSPF

Switch(config)#router rip
Switch(config-router)#network 192.168.1.0
Switch(config-router)#network 192.168.3.0
# 宣告连接在两边的网络号

Switch(config-router)#router ospf 1
Switch(config-router)#network 192.168.1.0 255.255.255.0 area 0
Switch(config-router)#network 192.168.3.0 255.255.255.0 area 0
# 宣告连接在两边的网络号和area

二、实验步骤

0.路由基础模型

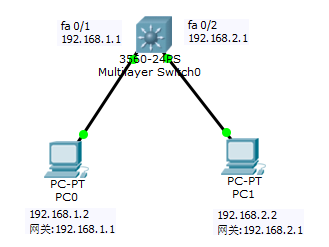

实现拓扑图如下：

配置PC的ip和网关：

PC0 ip:192.168.1.2 网关:192.168.1.1
PC1 ip:192.168.2.2 网关:192.168.2.1



进入三层交换机CLI界面

配置如下：

Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#int fa 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int fa 0/2
Switch(config-if)#no switch
Switch(config-if)#ip address 192.168.2.1 255.255.255.0

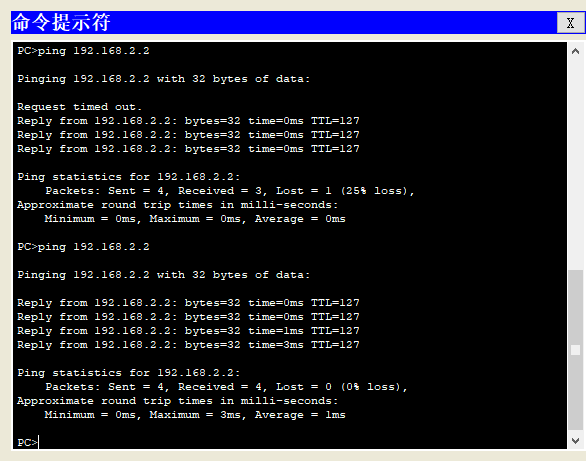

验证：

PC0的Command Prompt命令提示符中输入

ping 192.168.2.2

注意：第一次可能没法完全ping通，再ping一次即可。

1.多路由器(三层交换机)基础配置

将之前用路由器做的实验全部改成用三层交换机3560做一遍。

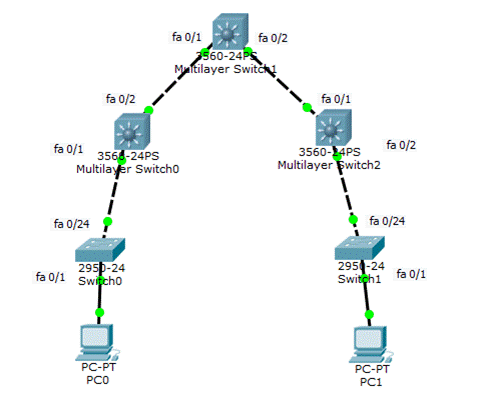

建立拓扑图如下。同种设备之前用双绞线，不同种设备用普通的直通线。

（按照我的风格，端口左1右2，终端连接在交换机1号端口，三层连二层24号端口）


1.开启三层交换机的路由模式，并给每个端口配置IP

进入 CLI 命令行窗口，或者用配置线连接交换机的Console口（带外管理）。

Multilayer Switch0：

#---一号端口---#
Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#int fa 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.1.1 255.255.255.0
#---二号端口---#
Switch(config-if)#exit
Switch(config)#int fa 0/2
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.3.1 255.255.255.0

Multilayer Switch1：

#---一号端口---#
Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#int fa 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip address 192.168.3.2 255.255.255.0
#---二号端口---#
Switch(config-if)#exit
Switch(config)#int fa 0/2
Switch(config-if)#no switchport
Switch(config-if)#ip addr 192.168.4.1 255.255.255.0

Multilayer Switch2：

#---一号端口---#
Switch>en
Switch#conf t
Switch(config)#ip routing
Switch(config)#int fa 0/1
Switch(config-if)#no switchport
Switch(config-if)#ip addr 192.168.4.2 255.255.255.0
#---二号端口---#
Switch(config-if)#exit
Switch(config)#int fa 0/2
Switch(config-if)#no switchport
Switch(config-if)#ip addr 192.168.2.1 255.255.255.0

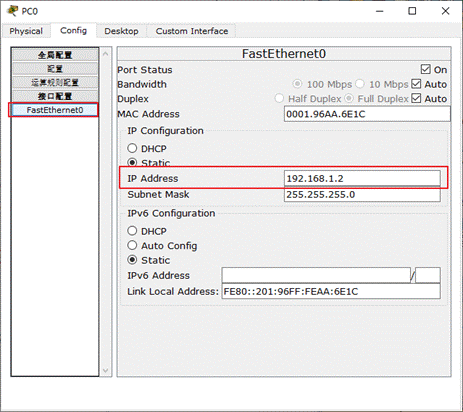

配置PC的ip和网关（同上）：

PC0 ip:192.168.1.2 网关:192.168.1.1
PC1 ip:192.168.2.2 网关:192.168.2.1

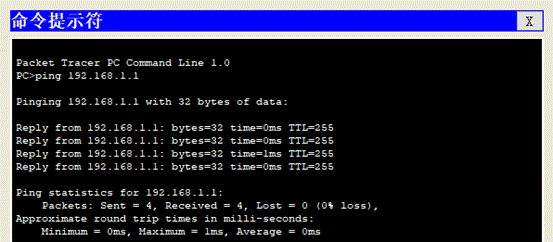

此时，ping网关已经可以ping通了，但是PC0 ping PC1 不通，接着配置静态路由。


2.静态路由

可以当成路由器配置。

Multilayer Switch0：

Switch(config)#ip route 192.168.2.0 255.255.255.0 192.168.3.2

Multilayer Switch1：

Switch(config)#ip route 192.168.2.0 255.255.255.0 192.168.4.2
Switch(config)#ip route 192.168.1.0 255.255.255.0 192.168.3.1

Multilayer Switch2：

Switch(config)#ip route 192.168.1.0 255.255.255.0 192.168.4.1

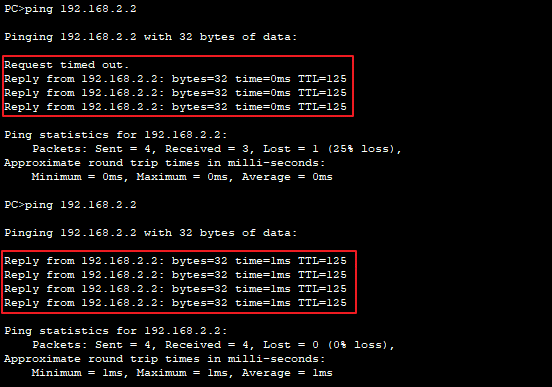

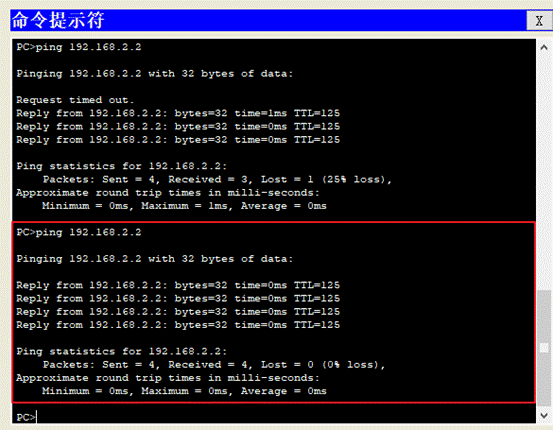

验证路由

PC0的Command Prompt命令提示符中输入

ping 192.168.2.2


注意：第一次可能没法完全ping通，再ping一次即可。

3.RIP路由

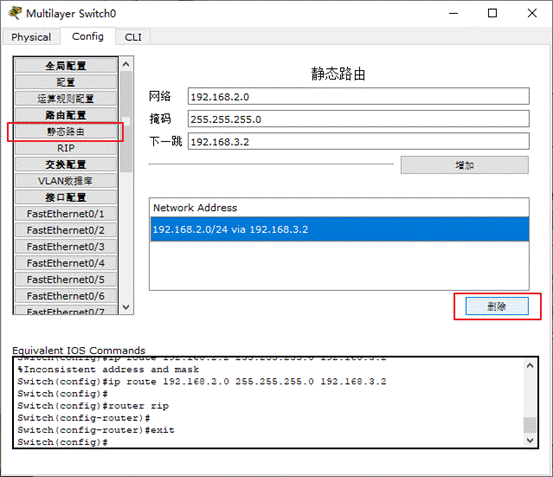

删除上面三个交换机配置的静态路由


或者用命令删除：（三个交换机均删除）

##交换机0
Switch(config)#no ip route 192.168.2.0 255.255.255.0 192.168.3.2
##交换机1
Switch(config)#no ip route 192.168.2.0 255.255.255.0 192.168.4.2
Switch(config)#no ip route 192.168.1.0 255.255.255.0 192.168.3.1
##交换机2
Switch(config)#no ip route 192.168.1.0 255.255.255.0 192.168.4.1

配置RIP（宣告这路由器和哪些网段相连即可）

##交换机0
Switch(config)#router rip
Switch(config-router)#network 192.168.1.0
Switch(config-router)#network 192.168.3.0
##交换机1
Switch(config)#router rip
Switch(config-router)#network 192.168.3.0
Switch(config-router)#network 192.168.4.0
##交换机2
Switch(config)#router rip
Switch(config-router)#network 192.168.2.0
Switch(config-router)#network 192.168.4.0

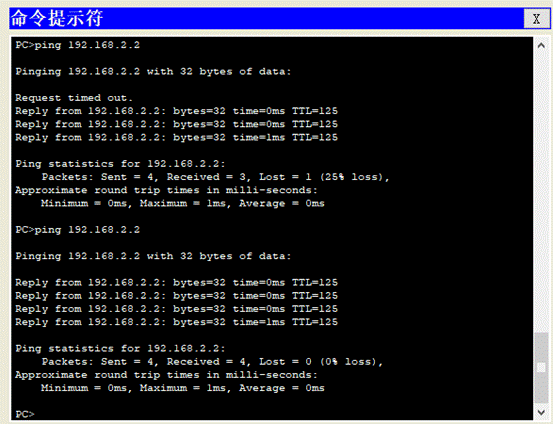

验证路由

PC0的Command Prompt命令提示符中输入

ping 192.168.2.2


4.OSPF路由

删除RIP

##交换机0
Switch(config)#router rip
Switch(config-router)#no network 192.168.1.0
Switch(config-router)#no network 192.168.3.0
##交换机1
Switch(config)#router rip
Switch(config-router)#no network 192.168.3.0
Switch(config-router)#no network 192.168.4.0
##交换机2
Switch(config)#router rip
Switch(config-router)#no network 192.168.2.0
Switch(config-router)#no network 192.168.4.0

配置OSPF

##交换机0
Switch(config-router)#router ospf 1
Switch(config-router)#network 192.168.1.0 255.255.255.0 area 0
Switch(config-router)#network 192.168.3.0 255.255.255.0 area 0
##交换机1
Switch(config-router)#router ospf 1
Switch(config-router)#network 192.168.3.0 255.255.255.0 area 0
Switch(config-router)#network 192.168.4.0 255.255.255.0 area 0
##交换机2
Switch(config-router)#router ospf 1
Switch(config-router)#network 192.168.4.0 255.255.255.0 area 0
Switch(config-router)#network 192.168.2.0 255.255.255.0 area 0

注：255.255.255.0 反码 0.0.0.0.255，这里命令不写反码，机器也会自动转化。

验证路由

PC0的Command Prompt命令提示符中输入

ping 192.168.2.2


5.单臂路由

新建拓扑图如下


配置终端电脑IP和网关。同上。配置好的示意图如下：



不支持子接口，所以直接通过Vlan来配置。

三层交换机CLI

Switch#conf t
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config)#int vlan 2
Switch(config-if)#ip addr 192.168.1.1 255.255.255.0
Switch(config-vlan)#int vlan 3
Switch(config-if)#ip addr 192.168.2.1 255.255.255.0
Switch(config-if)#exit
Switch(config)#int fa0/1
Switch(config-if)#switch mode access
Switch(config-if)#switch mode trunk
Switch(config-if)#ip routing

在二层交换机CLI：配置Vlan分隔两个网段

Switch>en
Switch#conf t
Switch(config)#vlan 2
Switch(config-vlan)#exit
Switch(config)#vlan 3
Switch(config-vlan)#exit
Switch(config-if)#int fa 0/2
Switch(config-if)#switch access vlan 2
Switch(config-if)#int fa 0/3
Switch(config-if)#switch access vlan 3
Switch(config-if)#exit
Switch(config)#int fa 0/1
Switch(config-if)#switch mode trunk

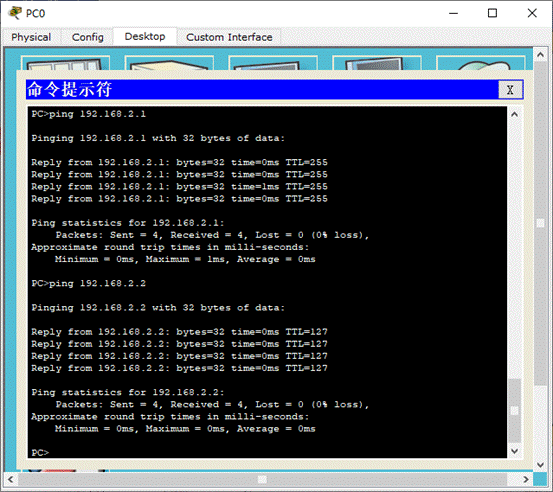

成功：
