前言
全程的业务逻辑分析和数据库分析的逻辑已经上传到B站,担心毕业设计过不了的同学可以跟着视频来。
1.关于逻辑分析
重点在于订单如何去进行模拟
我们这里仿照的是xiaomi的官网的购买流程。
1.用户进来可以浏览首页和商品页
2.用户选择心仪的商品,添加到购物车,此时系统提示您还未登录,跳转到登录页面
3.登陆页面中需要注册,这里涉及登陆注册逻辑,老生长谈
4.登陆后选择提交购物车的内容作为订单,选择收货地址
5.提交订单成功后,选择支付
6.支付成功后获得支付凭证
7.退出系统 等待发货
整个流程结束

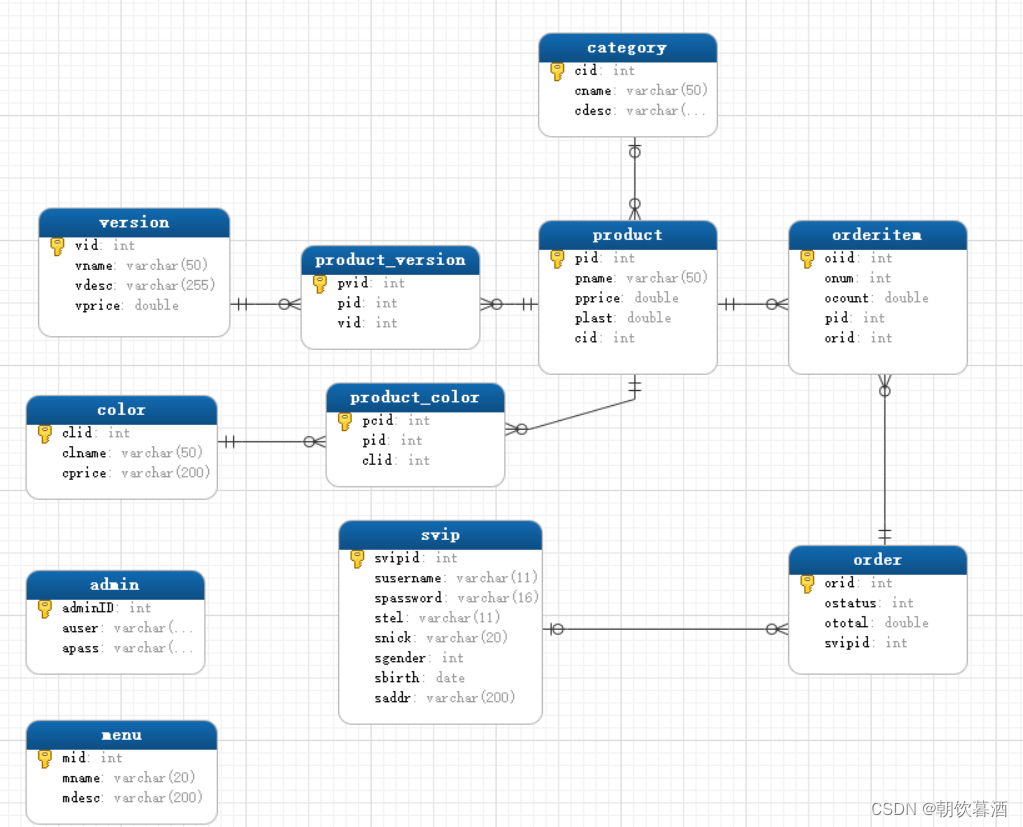

那么我们所需要对应的表有:
2.表设计

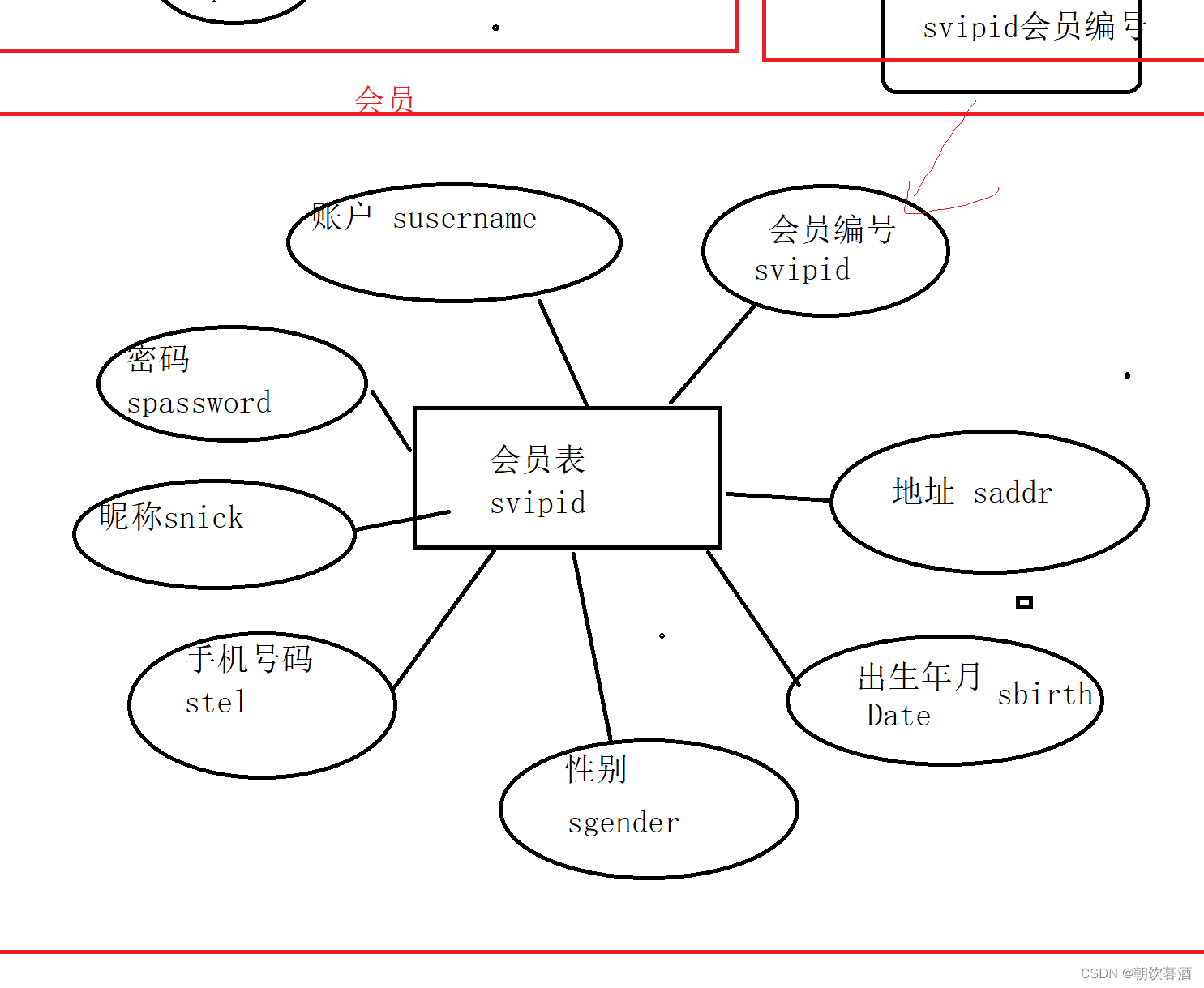

此处的草图设计分析;
(很久没有相关的内容了,基本规则忘记了太多,见谅)
我这里就用椭圆表示字段,圆角矩形表示外键了
3.订单和订单项的具体分析
这里我们可以想象一整个订单就是一个小票,
一个完整的订单右每一行的内容构成
比如
所以一条小计就是一个订单项,
总计就是订单,、
所以订单和订单项之间是主从关系
到此我们的数据库就已经分析完毕了,字段说明就不列了,需要做毕业设计的同学自行参照,草图上有字段中文。
