西门子1200面板的485通讯案例

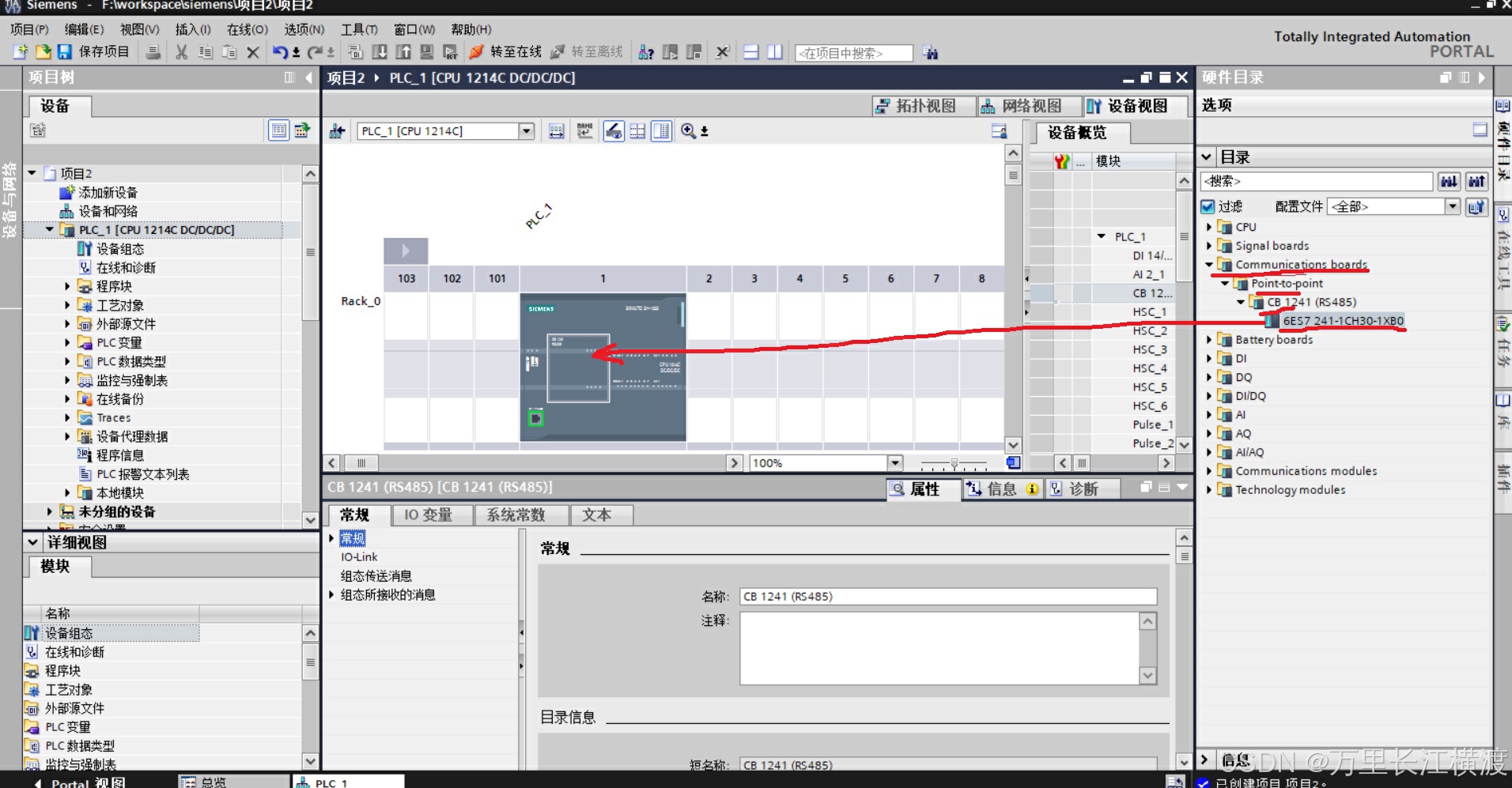

1、添加485通讯面板

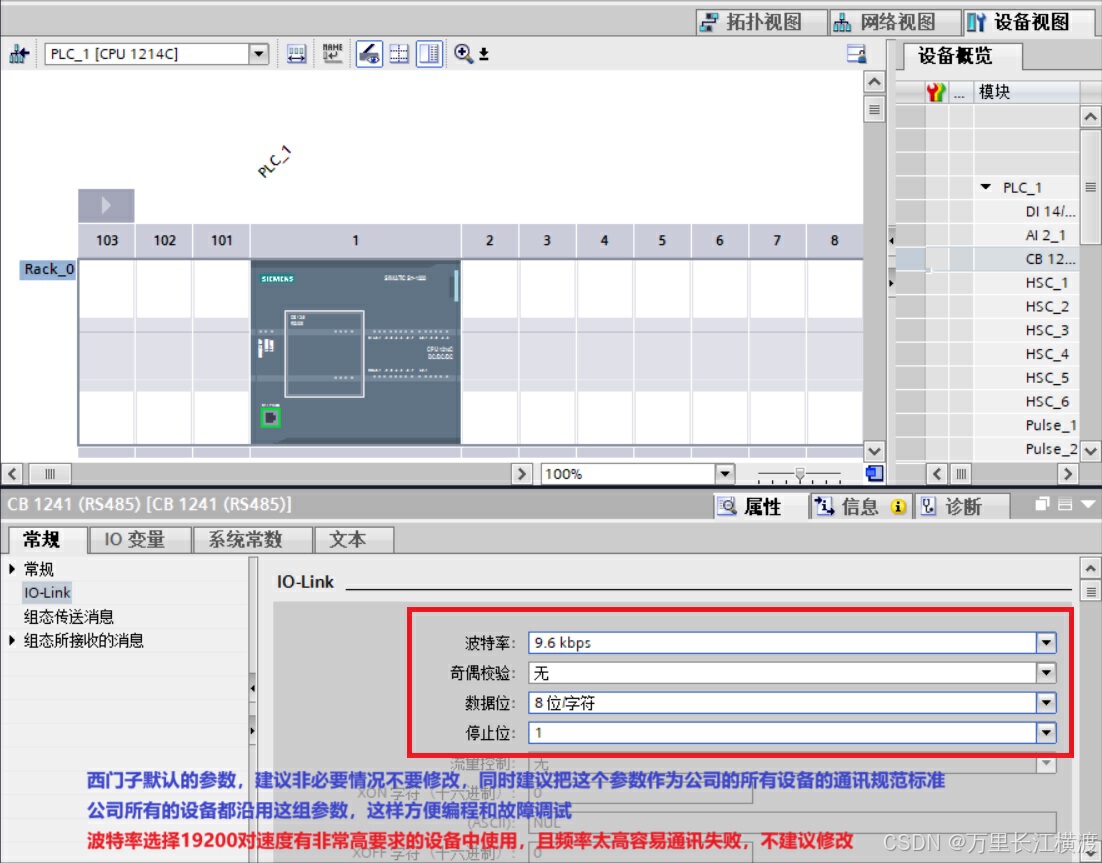

2、查看的默认通讯参数

【注意】
波特率：9600
奇偶校验：无
数据位：8位
停止位：1位
这是西门子的默认标准，建议提升至公司所有485通讯设备的统一调准。这样方便编程和调试

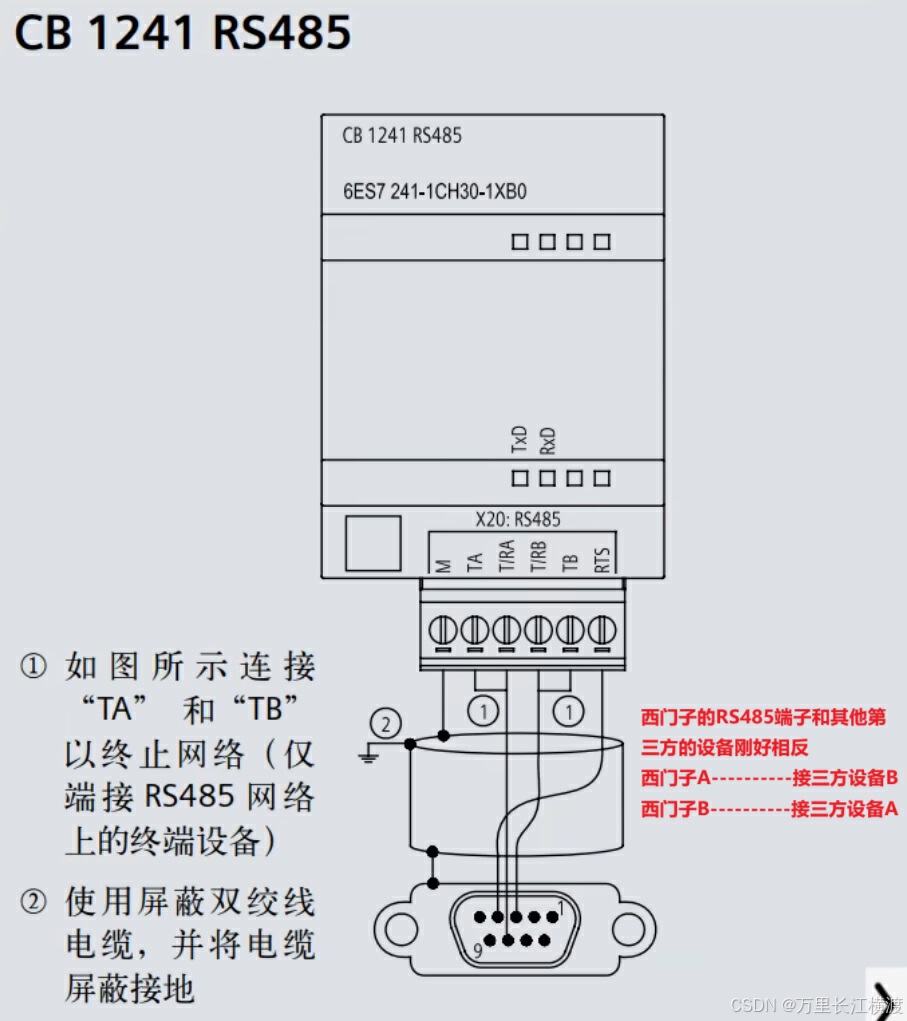

3、面板实物和接线

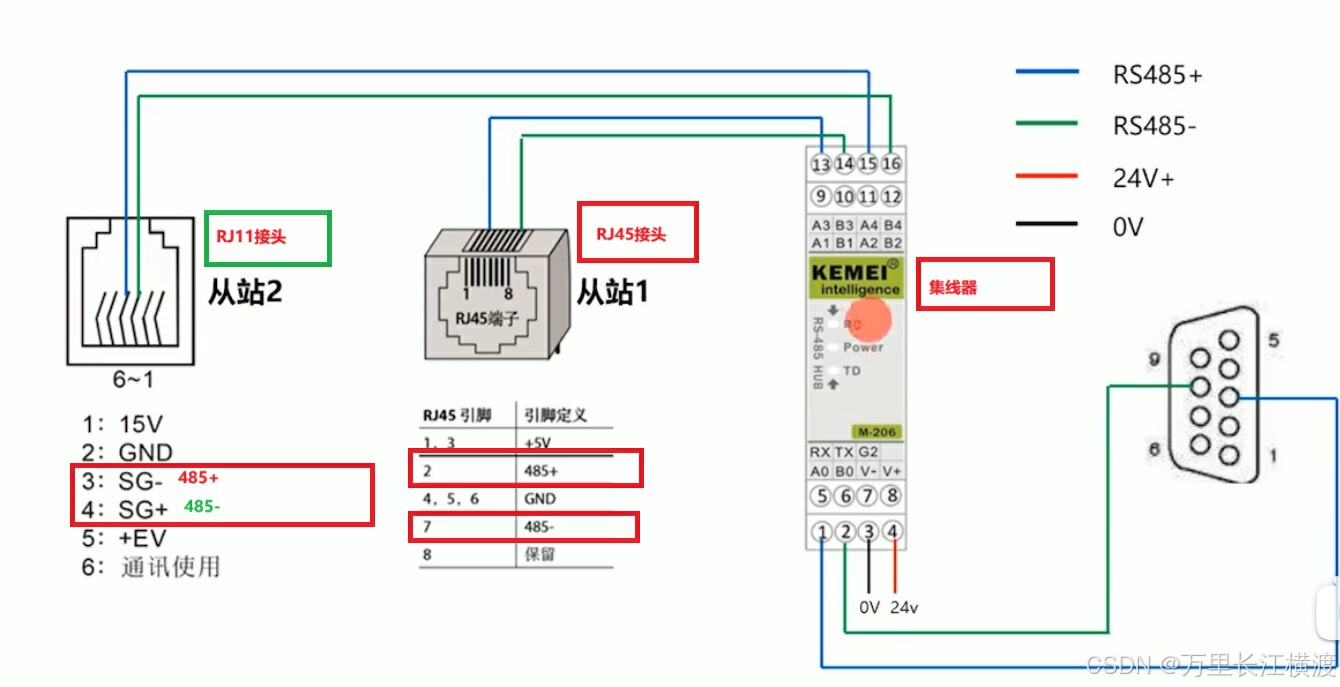

4、其他常见的485口

5、485指令选择，主要用哪里的指令取决于硬件

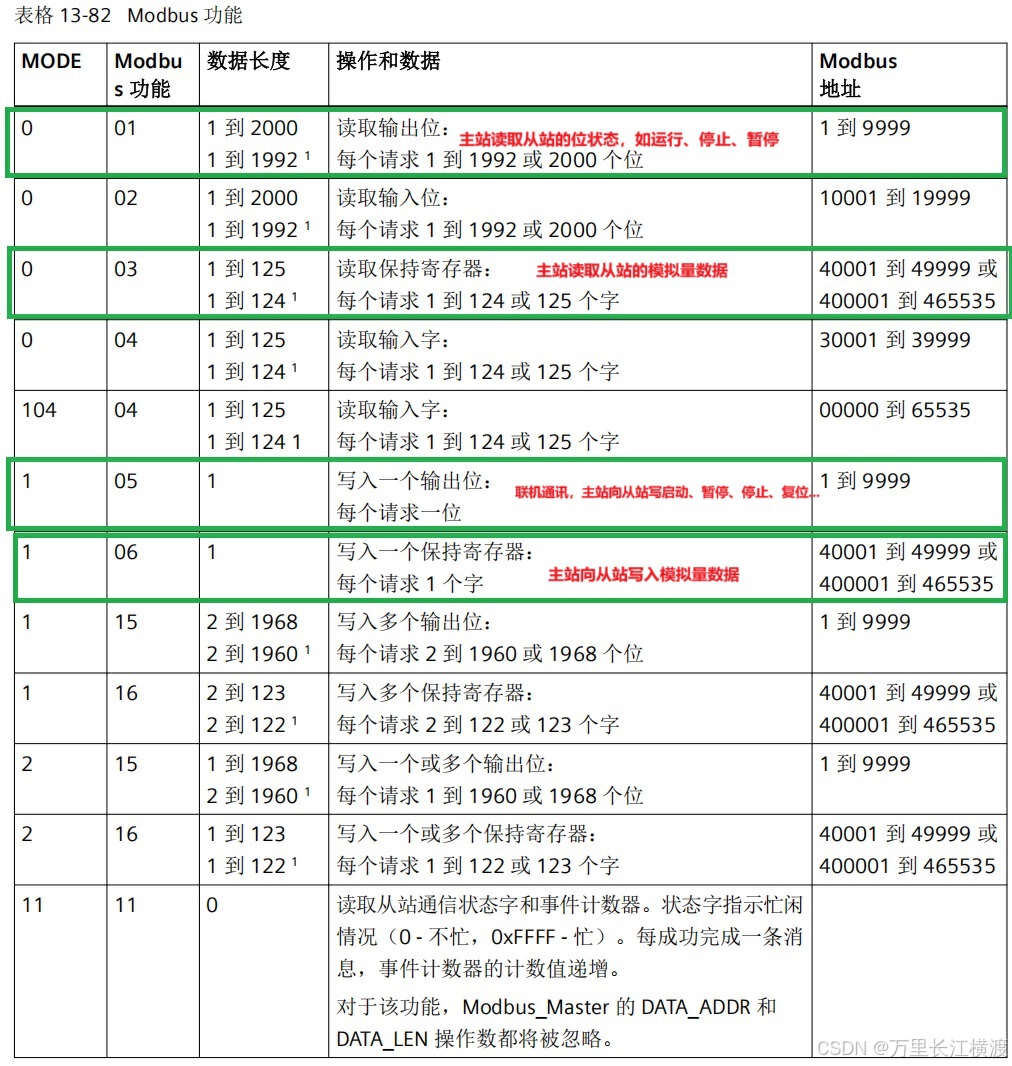

6、西门子1200常见的485通讯功能码和Modbus地址转换

MODE：0读取从站设备中的数据；1 将数据写入到从站设备中
转换后的Modbus地址起始是从1开始，如三方设备的地址是2000H，十六进制2000H转换为十进制就是8192，
也就是Modubus的地址要向后便宜8192个位，再加上起始地址是1，则写为8193，此时如果功能码是06，则最终的Modbus地址是8193+40000=48193。MODE=1,则表示，Master向Slave中写入一个保持寄存器，Modbus为48193

7、组态建立连接

485通讯的特点，一主多从，从站不需要写代码，仅主站写代码即可，Master函数内有读写指令，所以一般是组态+Master函数即可完成通讯

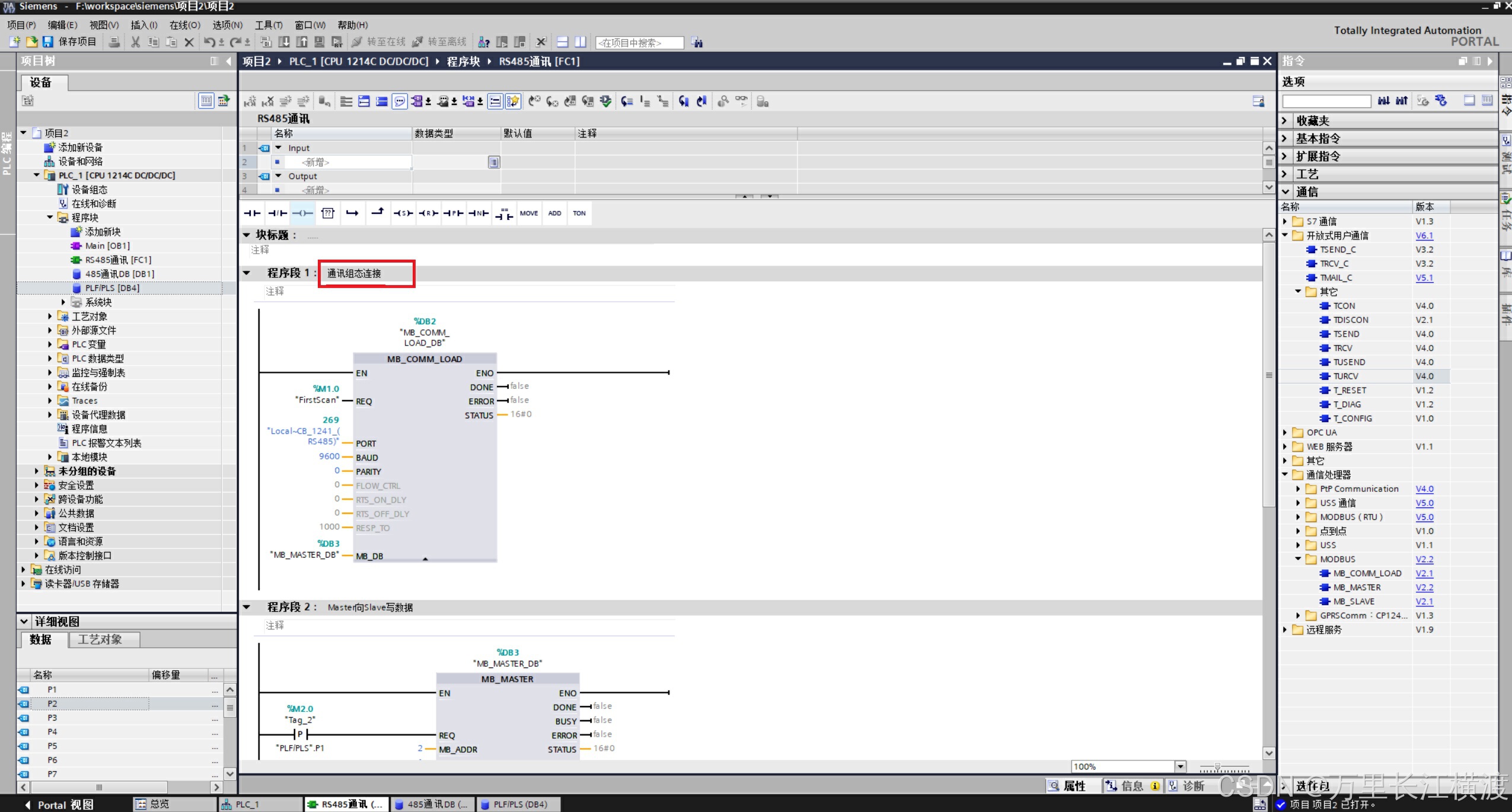

communication_load  通讯加载
REQ=request 请求  一般只需要建议一通电通讯连接，done后才能使用master的读写指令。所以使用FirstScan即可
PORT 端口，博图系统默认端口为269
BAUD 波特率。 9600
PARITY 校验    0  无校验
MB_DB 有且只能写Master的背景DB块

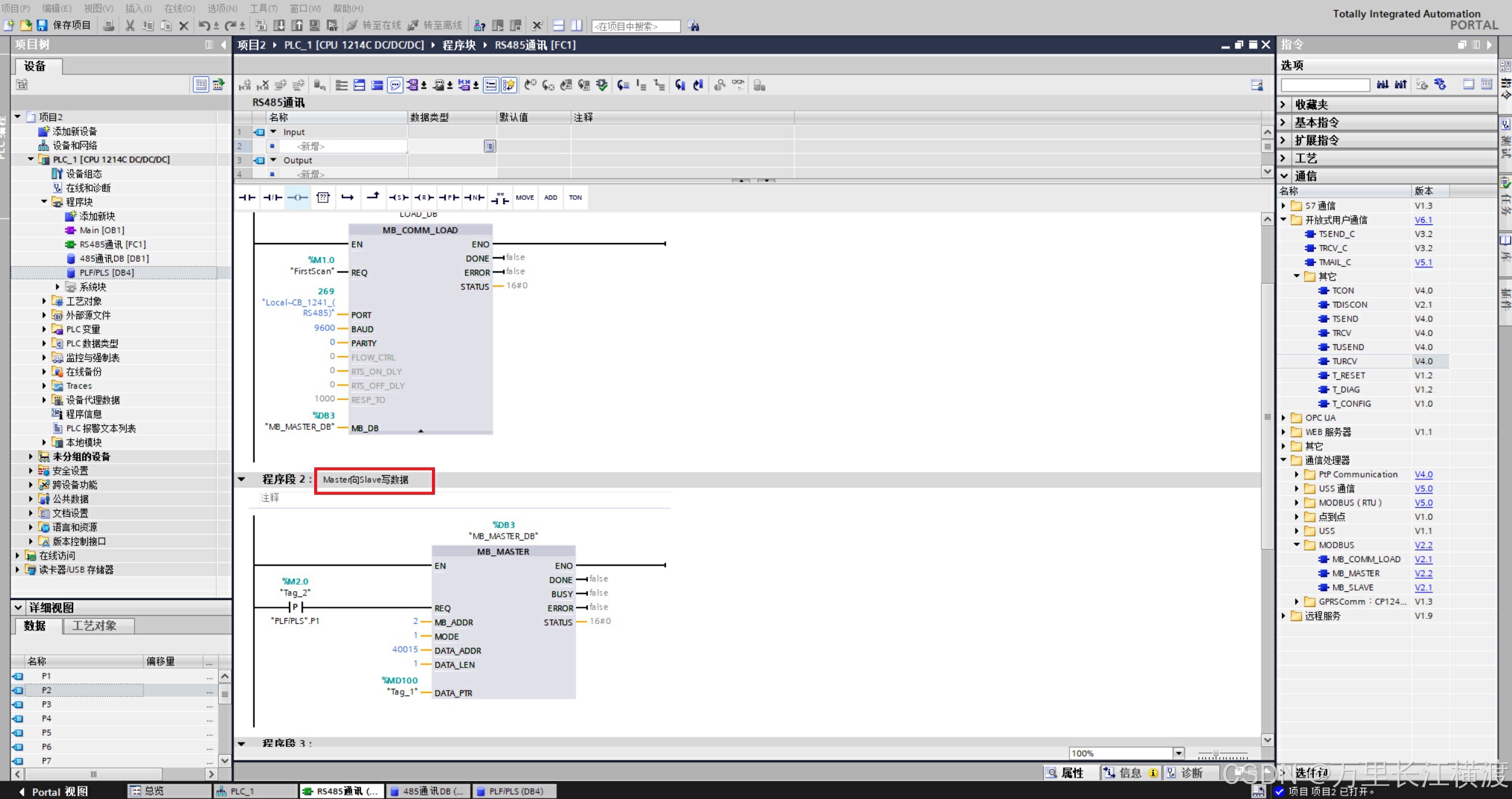

8、Master函数向从站中读写数据

REQ =request 请求，导通一次则发送一次，一直导通则一直发送数据，所以一般选用上升沿触发
MB_ADDR  从站站号，需要在从站设备中设置。如主站站号1，从站站号2
MODE  模式选择。0从从站中读取数据到主站；1主站数据写入到从站
DATA_ADDR modbus地址，需要根据MODE+Modbus功能+从站内部存储该数据的地址(如果对方是16进制则需先转换成10进制)=Modbus地址
		具体可以参照第六张图片
DATA_LAN=data length 数据长度  modbus地址后面需要操作几个数据长度  demo中假设为1
data_ptr=datapointer:接收数据的地址指针,接收数据的首地址。此处为master向slave中发送数据在master中的保存地址

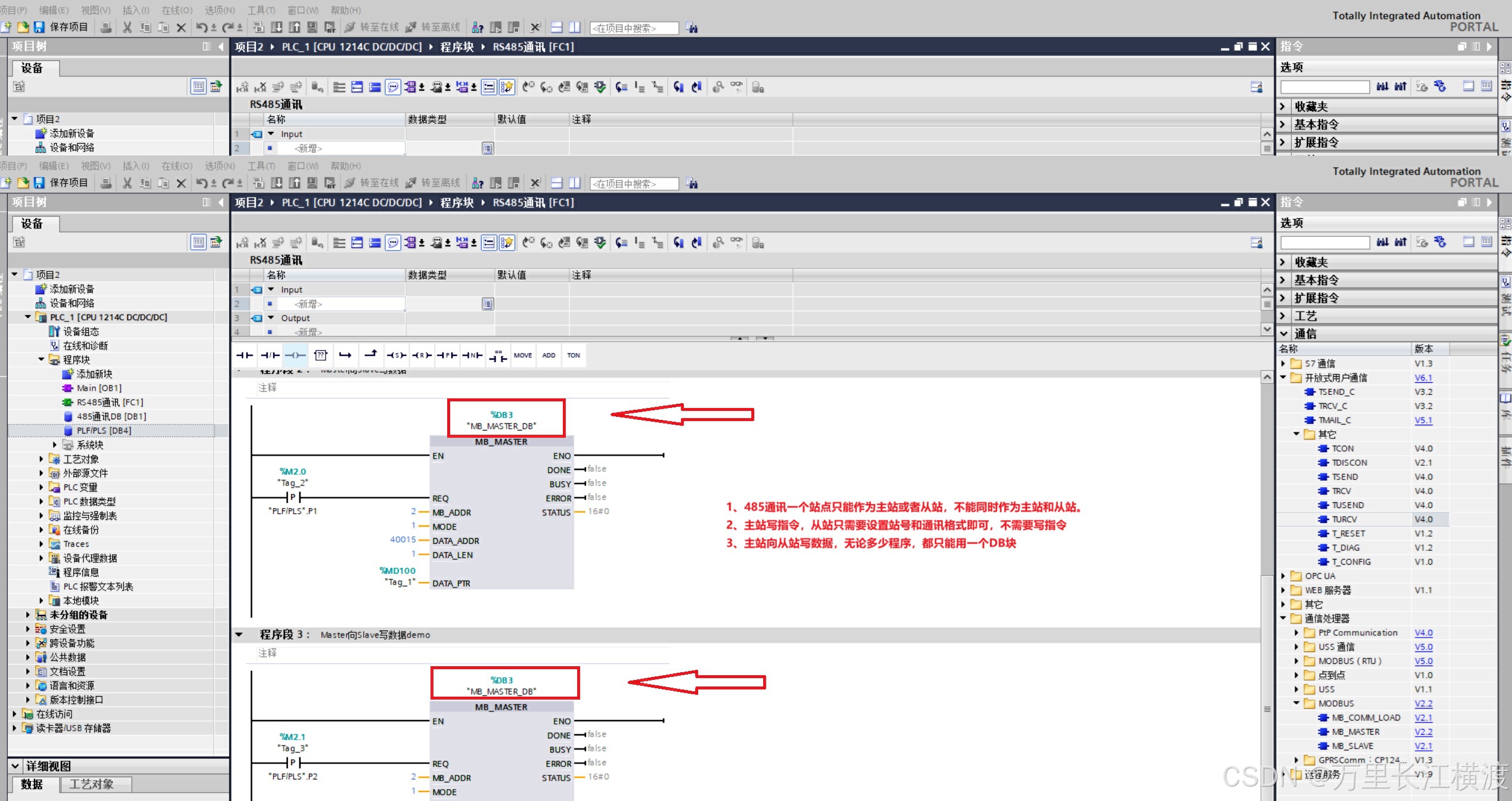

9、多条读写指令的处理
