该博客介绍了如何在AutoCAD中绘制模型外轮廓，并将其导入到PFC软件中作为wall控制颗粒填充。通过设定孔隙率和粒径，平衡颗粒分布后，再利用groups.dxf文件进行颗粒的四类分组。分组依据是球心射线与几何边界的交点数量。整个过程详细阐述了从几何形状创建到颗粒模拟的步骤。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

首先在AutoCAD中用polyline绘制整个模型的外轮廓(boundary.dxf文件，为了分辨方向，按照逆时针绘制)，再以外轮廓为wall控制颗粒的填充，平衡后，再导入4个材料分组轮廓（groups.dxf文件）进行颗粒分组。

new
domain extent 0 3000 0 3000
geometry import boundary.dxf；图形各交点在CAD中的坐标位置导入pfc后保持不变，故在设置domain时应注意范围大小。
wall import geometry boundary id 1 name boundary nothrow；将geometry转化为wall。
ball distribute porosity 0.26 radius 0.75 1 range geometry boundary count odd；在所绘制的区域内投放ball并设置孔隙率与粒径范围。
ball attribute density 1000 damp 0.7
cmat default model linear property  kn 1.0e8
cycle 1000 calm 10

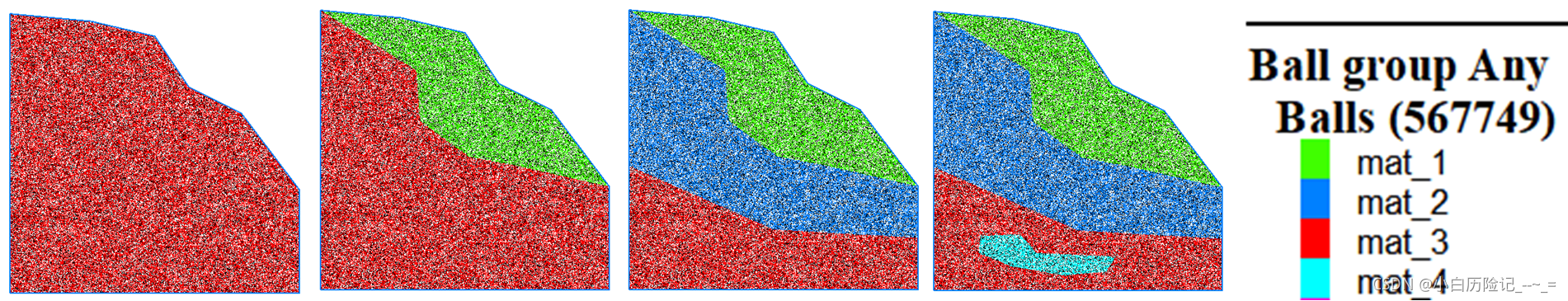

geometry import groups.dxf；文件中的多段线用于分组。
；默认全部属于mat_3,其余根据“射线交点判断法”分组
；利用球心向外射线与几何边界交点个数判断分组，默认射线方向y轴正向
ball group mat_3
ball group mat_1 range geometry groups count 1 direction (0,1)
ball group mat_2 range geometry groups count 2 direction (0,1)
ball group mat_4 range geometry groups count 4 direction (0,1)
