近来在试产PCB时候,发现Ki-CAD导出的gerber文件厂家打不开。遂探索之~
首先要保证CAM350版本是较新的。因为如果过于老旧的话,极有可能会因为种种问题导致前功尽弃。这里我们选择V12.1,长这样子:
然后打开Ki-CAD,从PCB导出我们的gerber文件:

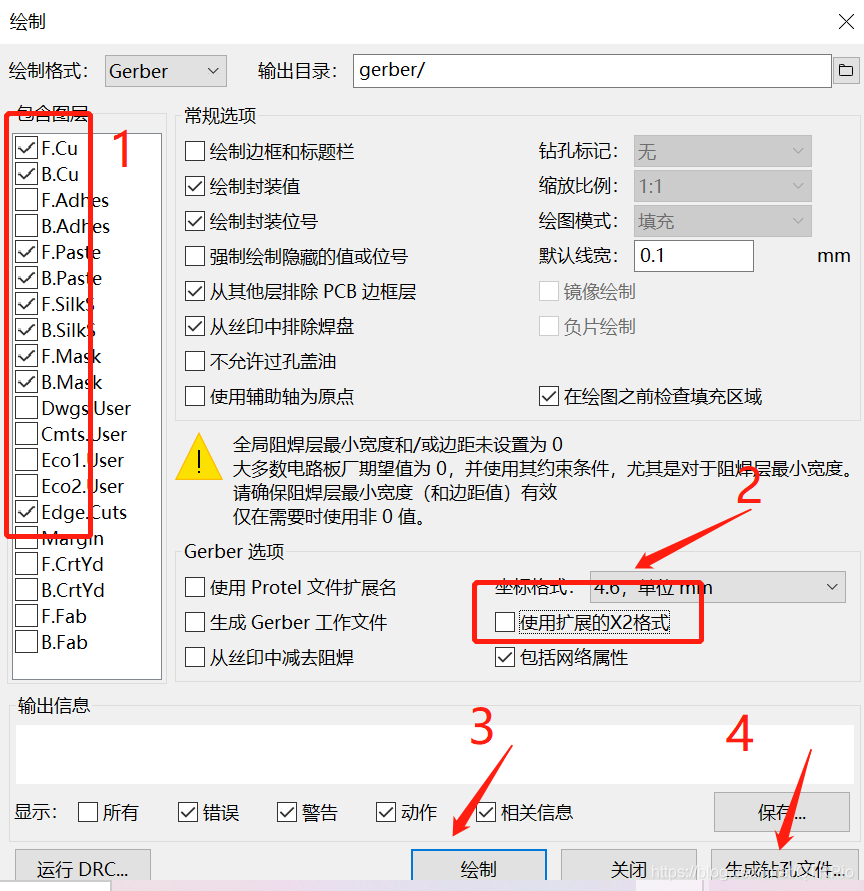

按照步骤:
1.勾选要生成Gerber的层,勾中图中的那9个即可;
2.“使用扩展的X2格式”在默认情况下是选中的,我们要取消勾选.(不取消的后果是生成的
gerber文件时无法使用CAM350打开的)
3.点击“绘制”按钮;
4.导出钻孔文件。
然后我们来使用CAM350查看我们生成的gerber文件:
