PCB板框+定位孔
一、绘制PCB板框的操作步骤
举例:40cm×60cm板框画法

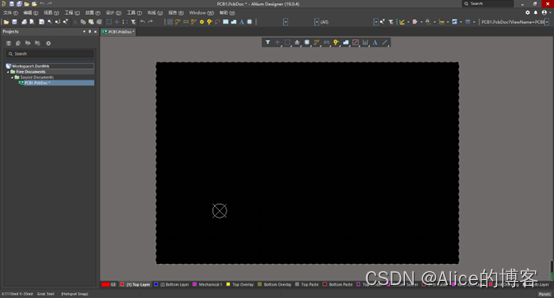

步骤1:打开PCB画图界面,快捷键E+O+S 设置坐标原点;

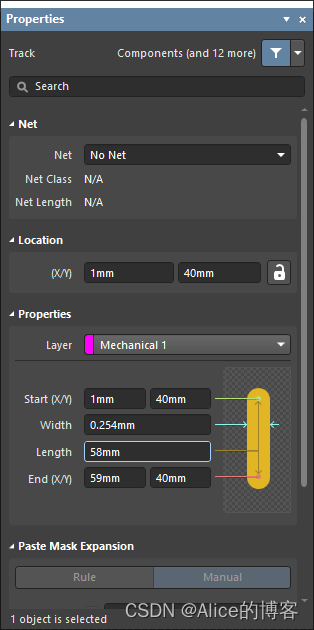

步骤2:根据坐标原点位置,画4条板框线,4条板框线X、Y位置的设置如下;
-
第1条板框线
-
第2条板框线
-
第3条板框线
-
第4条板框线
-

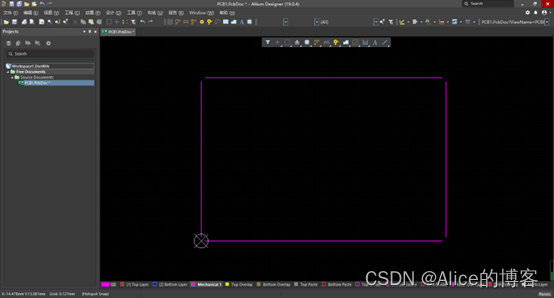

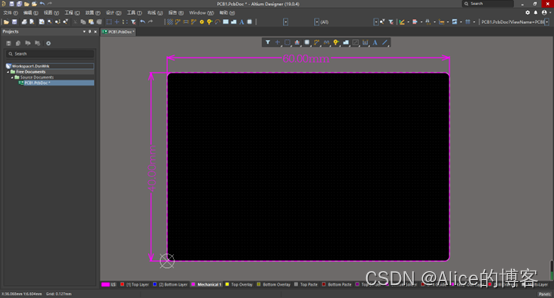

画出板框
步骤3:根据板框,4个转角的位置上放置倒角;
步骤4:快捷键P+D+L,板框的X、Y测量尺寸设置如下; -

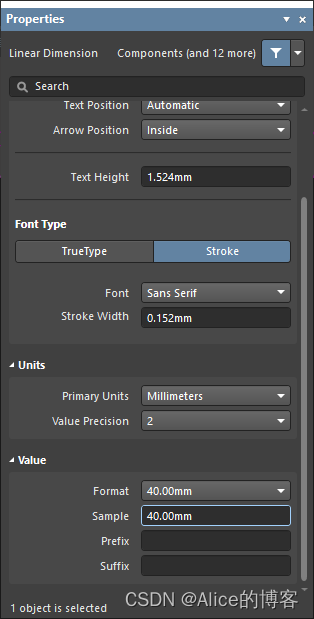

X 测量尺寸 (横向)
-

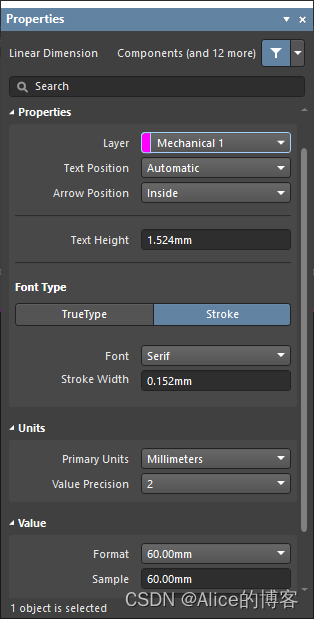

Y 测量尺寸 (纵向)
步骤5:快捷键D+S+D,重新规划板面积。
二、放置定位孔的操作步骤
举例:板框4个角分别放置定位孔

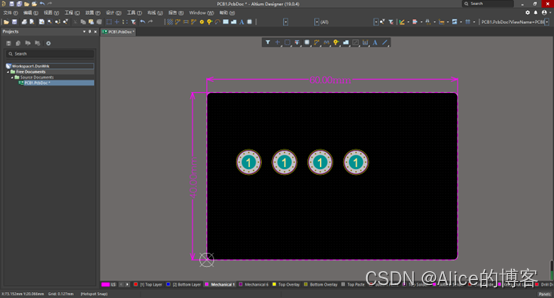

步骤1:画好板框后,4个定位孔放置板框内部;

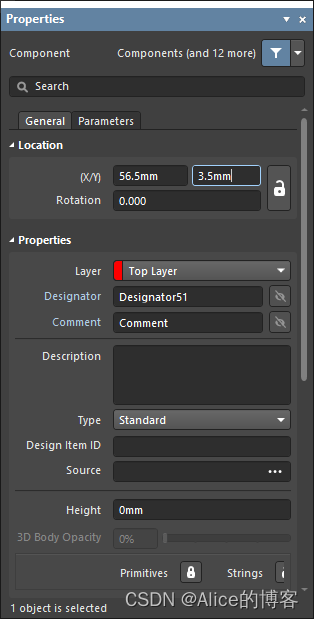

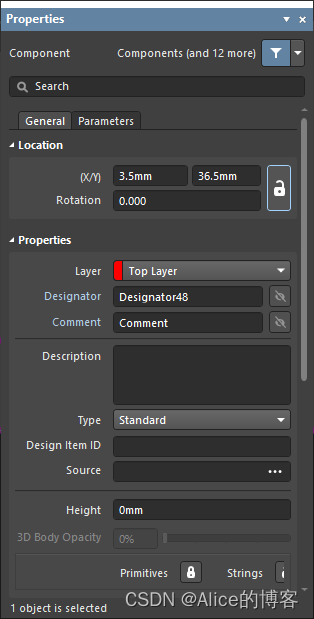

步骤2:4个定位孔X、Y位置的设置如下;
- 左上角定位孔
- 左下角定位孔
- 右上角定位孔
- 右下角定位孔

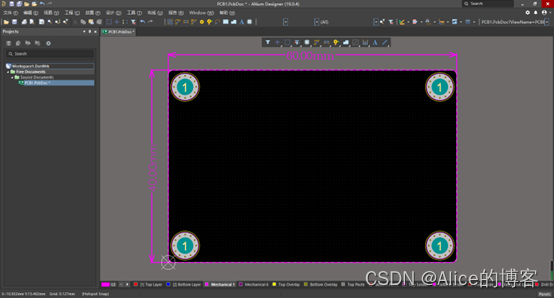

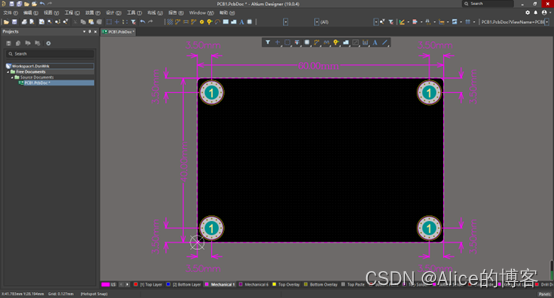

- 定位孔放置的效果图
步骤3:快捷键P+D+L,分别测量4个定位孔的位置。
三、定位孔的绘制步骤
举例:以M3定位孔为例(可安装M3螺丝或铜柱)

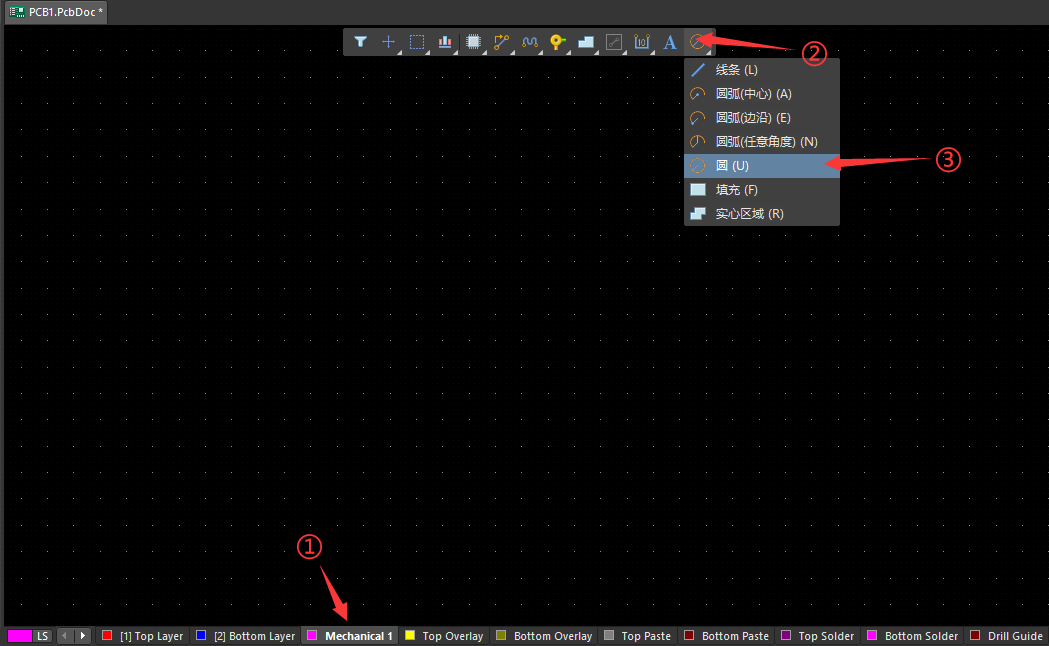

步骤1:按照上述步骤确定PCB板框后,再按下图,选择Mechanical1层→ 放置 →圆;

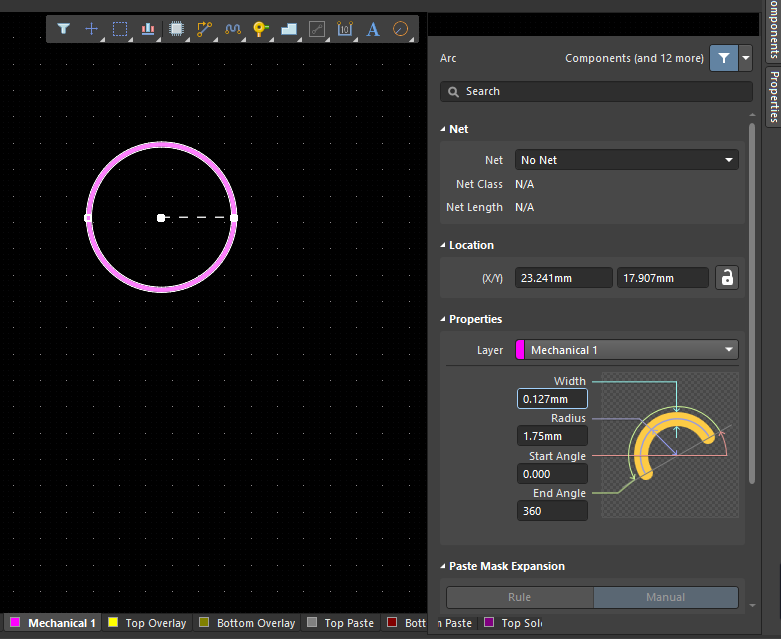

步骤2:在Mechanical1层绘制任意圆,双击圆,弹出Properties,设置线条宽度0.127mm,半径1.75mm,网络选择"No Net";

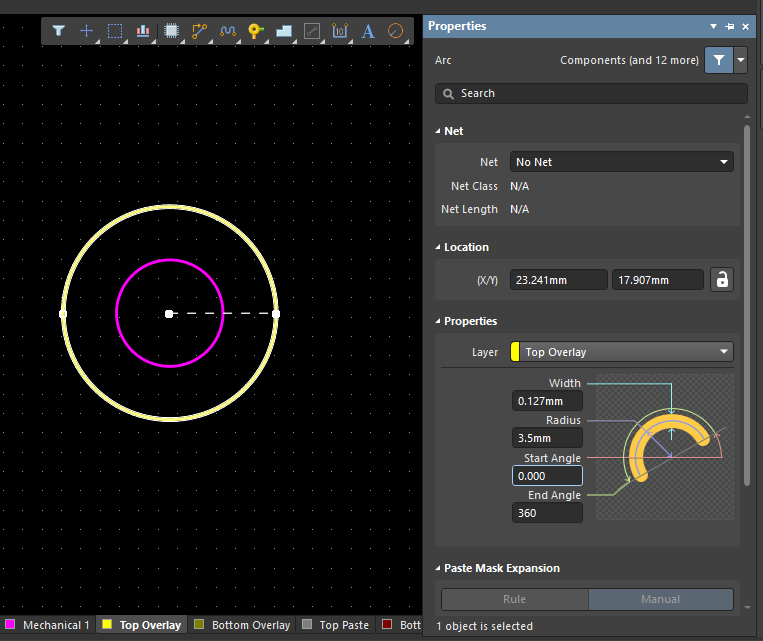

步骤3:选择TOP Overlay层,重复步骤1,再画一个圆,双击TOP Overlay层的圆,弹出Properties,设置线条宽度0.127mm,半径3.5mm,网络选择"No Net,location设置X、Y坐标与Machanical1层的圆心坐标一致(即大圆和小圆的圆心坐标相同);

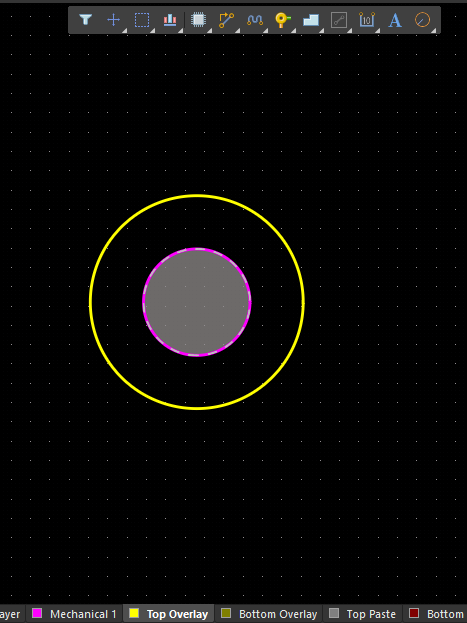

步骤4:选择Machanical1层的圆(小圆),快捷键T+V+B,实现PCB挖槽,效果如下图;
步骤5:选择TOP Overlay层的圆(大圆),快捷键T+V+T,实现不规则图形禁止铺铜,铺铜后效果如下图(先区域铺铜再重新铺铜),定位孔绘制完成。
