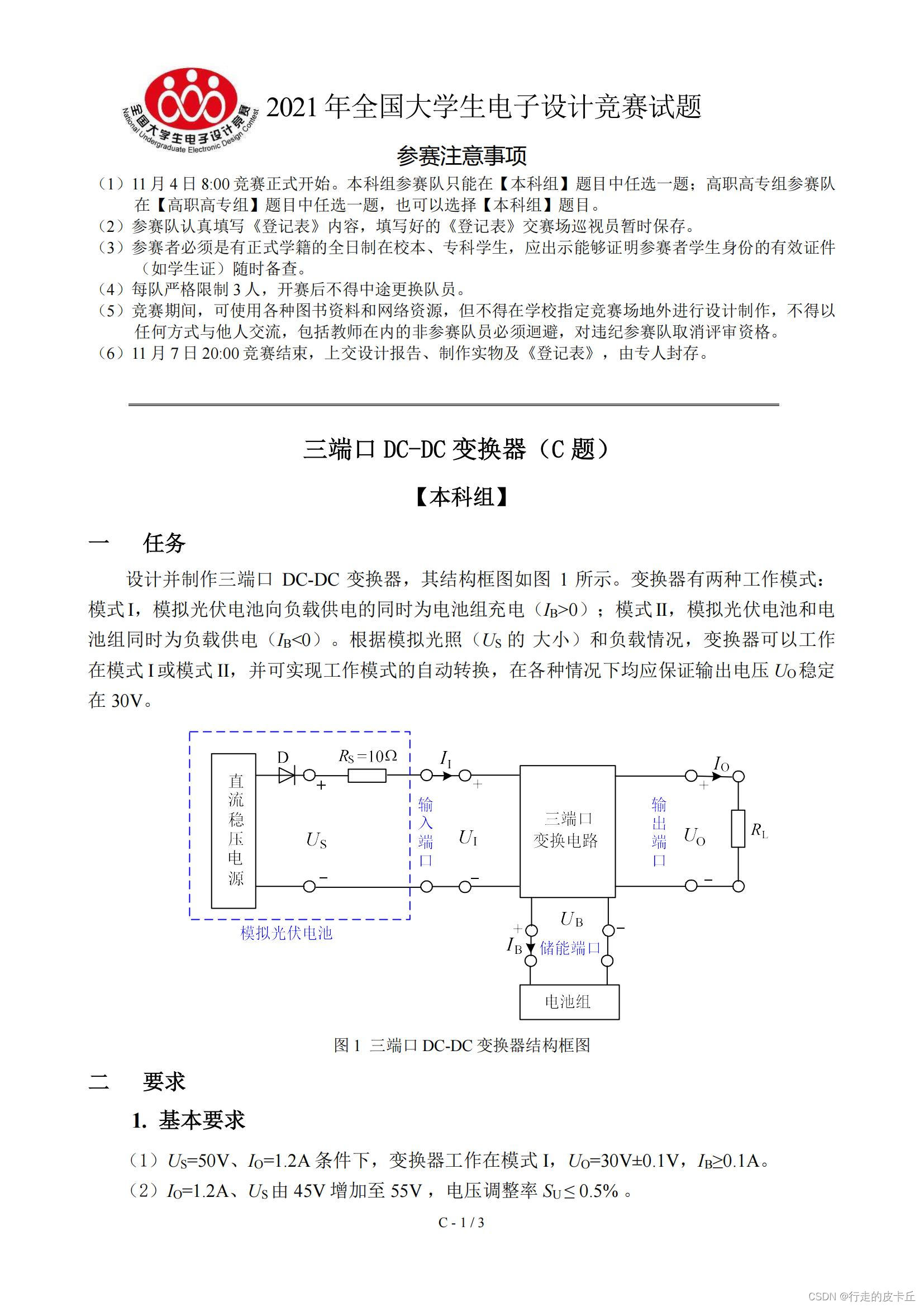

三端口 DC-DC 变换器（C 题）-- 2021年全国大学生电子设计竞赛试题

一 任务

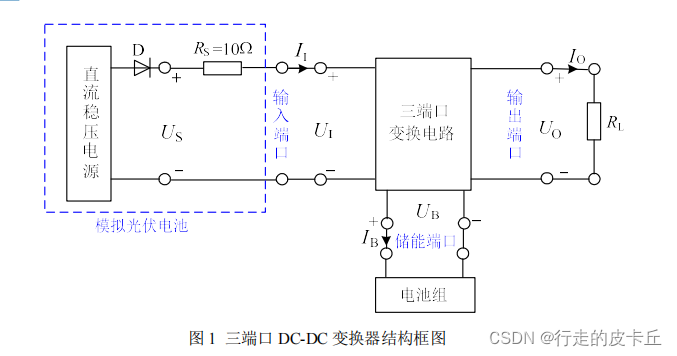

设计并制作三端口 DC-DC 变换器，其结构框图如图 1 所示。变换器有两种工作模式：模式 I，模拟光伏电池向负载供电的同时为电池组充电（IB>0）；模式 II，模拟光伏电池和电池组同时为负载供电（IB<0）。根据模拟光照（US 的 大小）和负载情况，变换器可以工作在模式 I或模式 II，并可实现工作模式的自动转换，在各种情况下均应保证输出电压 UO稳定在 30V。

二 要求

1. 基本要求

• （1）US=50V、IO=1.2A 条件下，变换器工作在模式 I，UO=30V±0.1V，IB≥0.1A。
• （2）IO=1.2A、US由 45V 增加至 55V ，电压调整率 SU ≤ 0.5% 。
• （3）US=50V、IO由 1.2A 减小至 0.6A，负载调整率 SI ≤ 0.5%。
• （4）US=50V、IO=1.2A 条件下，变换器效率 ≥90%。

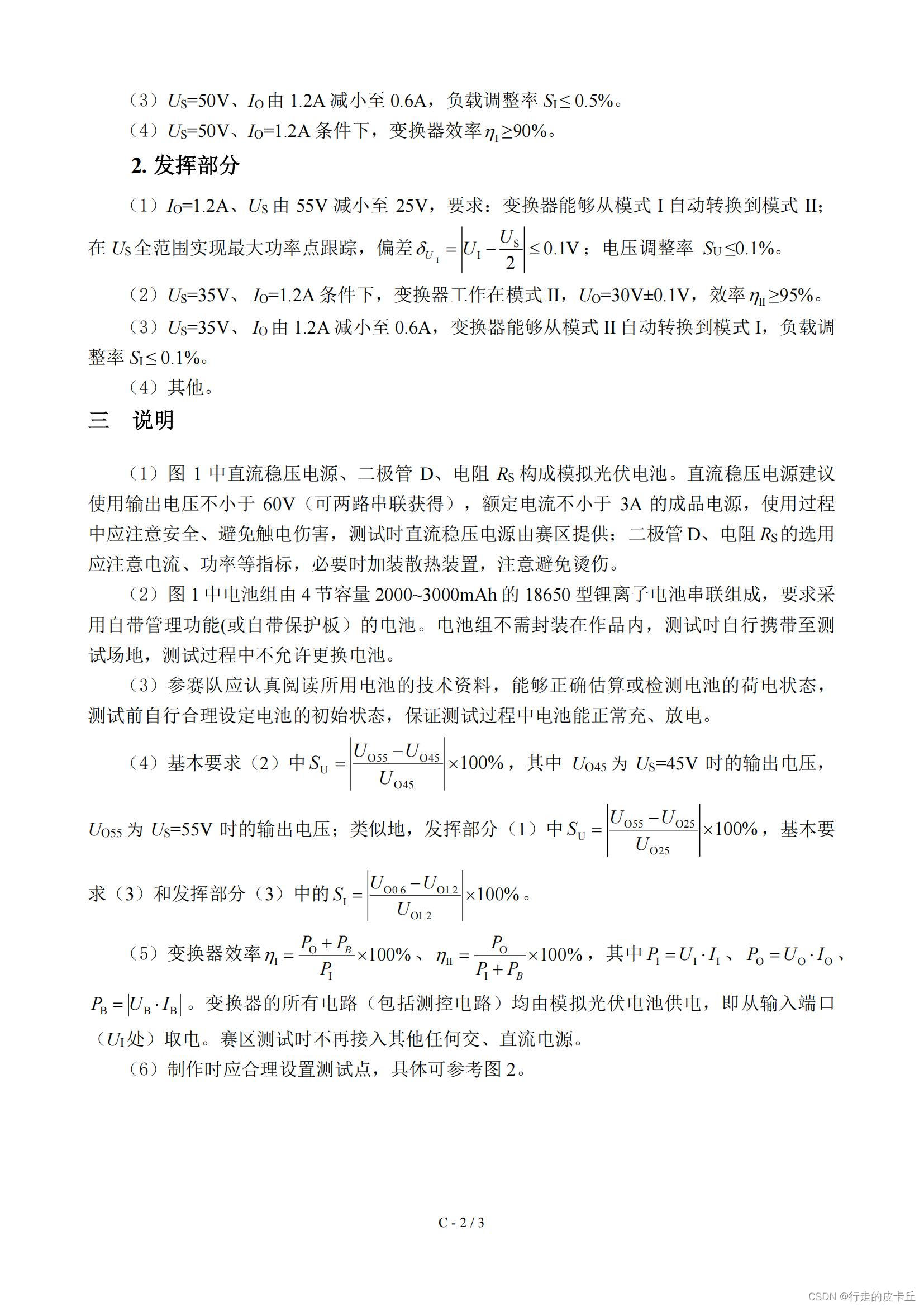

2. 发挥部分

• （1）IO=1.2A、US 由 55V 减小至 25V，要求：变换器能够从模式 I 自动转换到模式 II； 在 US全范围实现最大功率点跟踪，偏差:

• （2）US=35V、 IO=1.2A 条件下，变换器工作在模式 II，UO=30V±0.1V，效率II ≥95%。
• （3）US=35V、 IO由 1.2A 减小至 0.6A，变换器能够从模式 II 自动转换到模式 I，负载调整率 SI ≤ 0.1%。
• （4）其他。

三 说明

• （1）图 1 中直流稳压电源、二极管 D、电阻 RS 构成模拟光伏电池。直流稳压电源建议使用输出电压不小于 60V（可两路串联获得），额定电流不小于 3A 的成品电源，使用过程中应注意安全、避免触电伤害，测试时直流稳压电源由赛区提供；二极管 D、电阻 RS的选用应注意电流、功率等指标，必要时加装散热装置，注意避免烫伤。
• （2）图 1 中电池组由 4 节容量 2000~3000mAh 的 18650 型锂离子电池串联组成，要求采用自带管理功能(或自带保护板）的电池。电池组不需封装在作品内，测试时自行携带至测试场地，测试过程中不允许更换电池。

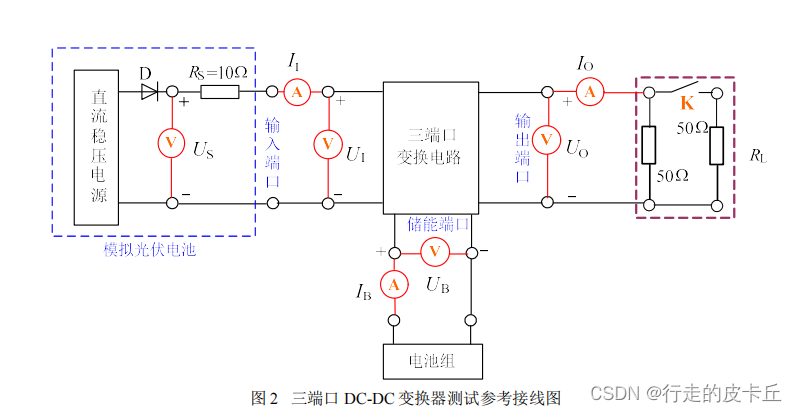

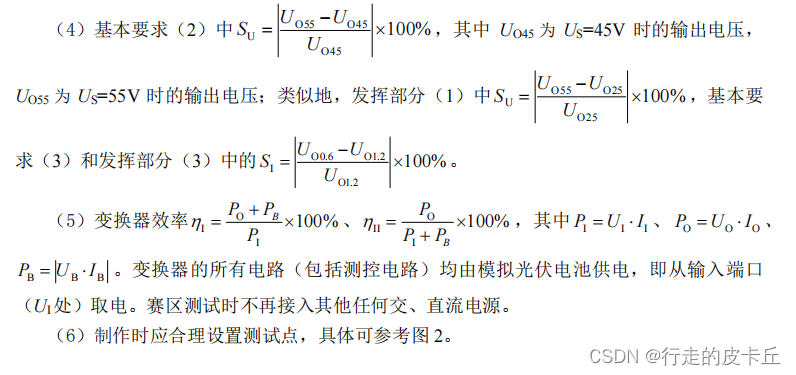

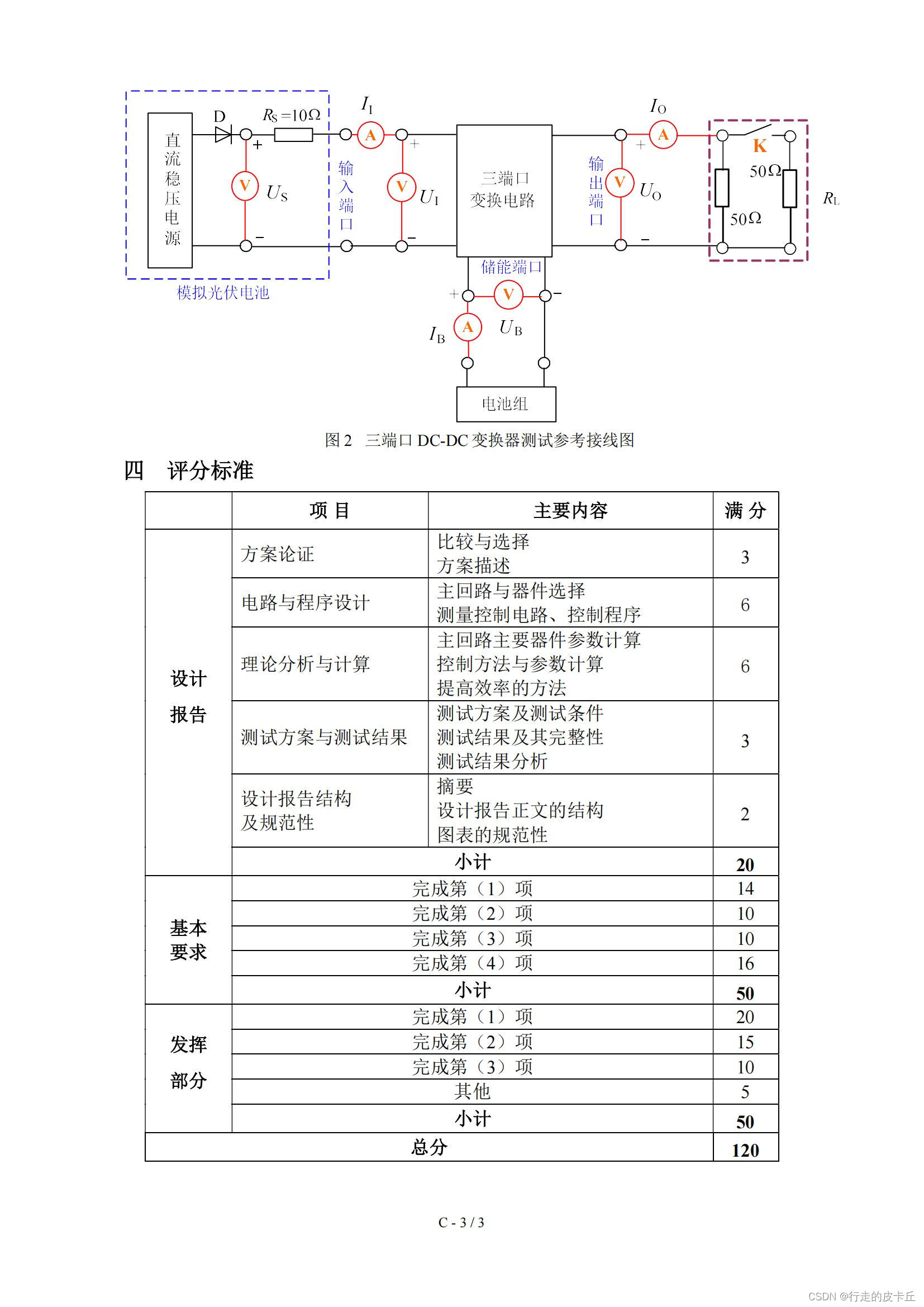

• （3）参赛队应认真阅读所用电池的技术资料，能够正确估算或检测电池的荷电状态，测试前自行合理设定电池的初始状态，保证测试过程中电池能正常充、放电。
