第11章 命令行操作基础1-(H3CNE)

H3C Comware采用基于命令行的用户接口（Command Line Interface，CLI）进行管理和操作。用户可以通过Console、AUX、Telnet 和SSH等多种方法连接到网络设备。为了提高网络配置的安全性和可管理性，H3C Comware 采用了配置权限的分级控制方法。H3C Comware还提供了友好的操作界面和灵活而丰富的配置命令，以便用户更好地使用网络设备。

一、访问网络设备的命令行接口

（1）连接到命令行接口的方法

为了通过命令行接口（Command Line Interface，CLI）对设备进行管理和操作，必须使用基于字符的终端或远程登录方式连接到网络设备。H3C网络设备提供了访问CLI 的多种方法：

---

• 通过Console 口本地访问通过

• Telnet 终端访问

• 使用SSH 终端访问

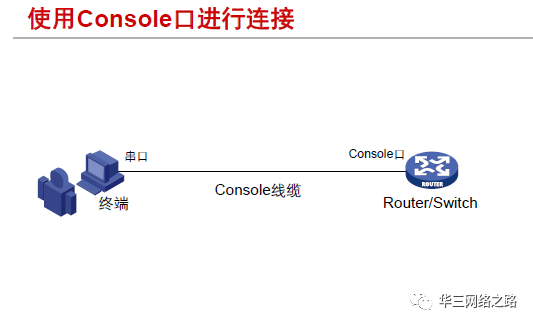

（2）通过Console 进行连接

用终端登录到网络设备的Console 端口（控制台端口）就是一种最基本的连接方式。路由器和交换机都提供一个Console 口，端口类型为EIA/TIA-232 DCE。用户需要把一台字符终端的串行接口通过专用的Console 线缆连接到网络设备的Console 口上，然后通过终端访问CLI。

Console 线的一端为RJ45 接头，用于连接路由器或交换机的Console 口，另一端为DB9接头，用于与终端的串口相连。由于Console 线缆的长度和传输距离是有限的，这种方法只适用于本地操作。

Console 口连接是最基本的连接方式，也是对设备进行初始配置时最常用的方式。路由器和交换机的Console 口用户默认拥有最大权限，可以执行一切操作和配置。

使用步骤：

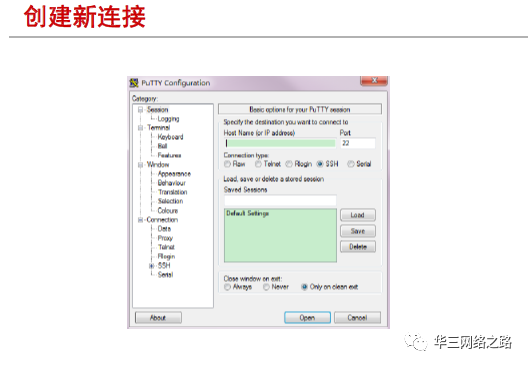

1. 首先，需要在计算机上安装终端仿真软件PuTTY或SecureCRT等软件，以便后续通过该软件登录设备，对设备进行配置

2. 打开软件后，在连接方式【Connection type】处选择串口【Serial】，串口线需根据实际连接情况选择，本例中使用串口COM4。波特率使用默认的9600 即可（h3c 网络设备默认）。

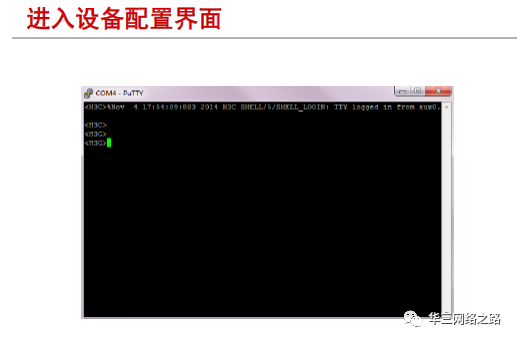

3. 设置好通讯参数后，直接点击【Open】，就可进入到如上图的设备配置界面了

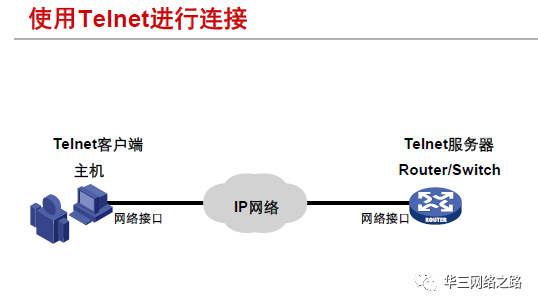

（3）使用Telnet 进行连接

Telnet 是基于TCP 的用于主机或终端之间远程连接并进行数据交互的协议。它遵循客户机/服务器的操作模型，使用户的本地计算机能够与远程计算机连接，成为远程主机的一个终端，从而允许用户登录到远程主机系统进行操作。

网络设备可以作为Telnet 服务器，为用户提供远程登录服务。在这种连接模式下，用户通过一台作为Telnet 客户端的计算机直接对网络设备发起Telnet 登录，登录成功后即可对设备进行操作配置。

使用 Telnet 方式有一些先决条件。首先，客户端与网络设备（服务器）之间必须具备IP可达性，这意味着网络设备和客户端必须配置了IP 地址，并且其中间网络必须具备正确的路由。

第二，出于安全性考虑，网络设备必须配置一定的Telnet 验证信息，包括用户名、口令等等；另外，中间网络还必须允许TCP 和Telnet 协议报文通过，而不能禁止之。

当然，网络设备也可以作为Telnet 客户端登录到其他网络设备上。

（不推荐使用telnet管理设备，因为telnet在网络上明文传输，可以通过抓包获得用户名、密码）

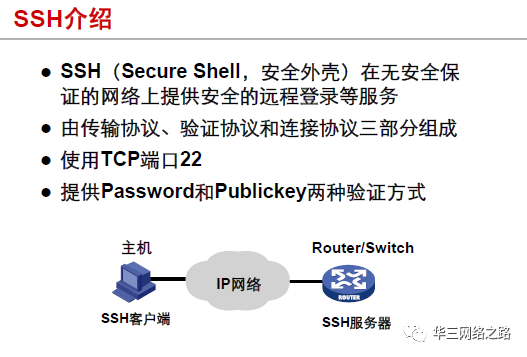

（4）通过SSH 进行连接

使用 Telnet 远程配置网络设备时，所有的信息都是以明文的方式在网络上传输的。为了提高交互数据的安全性，可以使用SSH（Secure Shell，安全外壳）终端进行配置。用户通过一个不能保证安全的网络环境远程登录到设备时，SSH 特性可以提供安全保障和强大的验证功能，以保护设备不受诸如IP 地址欺诈、明文密码截取等攻击。

SSH 技术标准由传输协议、验证协议和连接协议三个部分组成，并且也是基于TCP 实现的，使用TCP 端口号22。如同Telnet 一样，一台网络设备可以接受多个SSH 客户端的连接。

网络设备还支持作为SSH 客户端的功能，允许用户与支持SSH 服务器的设备建立SSH连接，用户从而可以从本地设备通过SSH 登录到远程设备上。

二、命令行使用入门

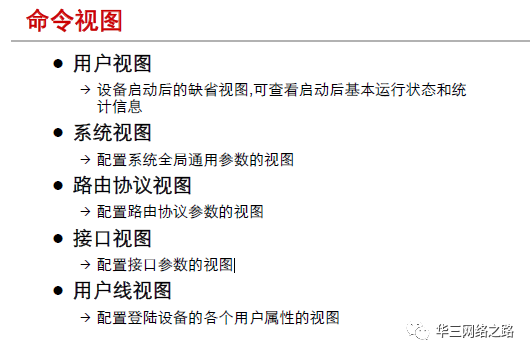

（1）命令视图

命令视图是Comware 命令行接口对用户的一种呈现方式。用户登录到命令行接口后总会处于某种视图之中。当用户处于某个视图中时，就只能执行该视图所允许的特定命令和操作，只能配置该视图限定范围内的特定参数，只能查看该视图限定范围内允许查看的数据。
命令行接口提供多种命令视图，比较常见的命令视图类型包括：

• 用户视图

---

---

网络设备启动后的缺省视图，在该视图下可以查看启动后设备基本运行状态和统计信息。

---

• 系统视图

  ---

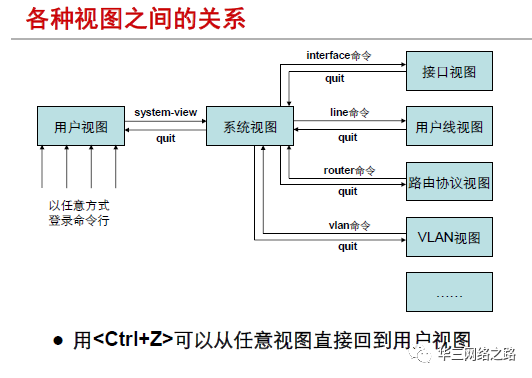

这是配置系统全局通用参数的视图，可以在用户视图下使用system-view 命令进入该视图。

• 路由协议视图

• 接口视图

• 用户线视图

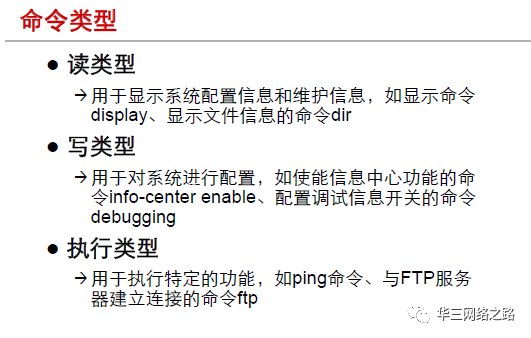

（2）命令行类型

Comware 系统的命令行是控制用户权限的最小单元。根据命令作用的不同，将命令分为以下三类：

---

• 读类型：用于显示系统配置信息和维护信息，如显示命令display、显示文件信息的命令dir；

• 写类型：用于对系统进行配置，如使能信息中心功能的命令info-center enable、配置调试信息开关的命令debugging；

• 执行类型：用于执行特定的功能，如ping 命令、与FTP 服务器建立连接的命令ftp。

系统预定义了多种用户角色，部分角色拥有缺省的用户权限。如果系统预定义的用户角色无法满足权限管理的需求，管理员还可以自定义已有用户角色或是创建新的角色，来实现更精细化的权限控制。

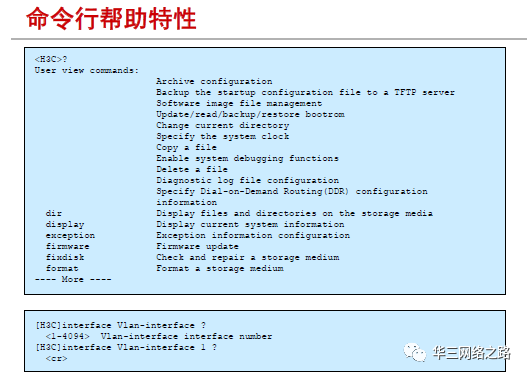

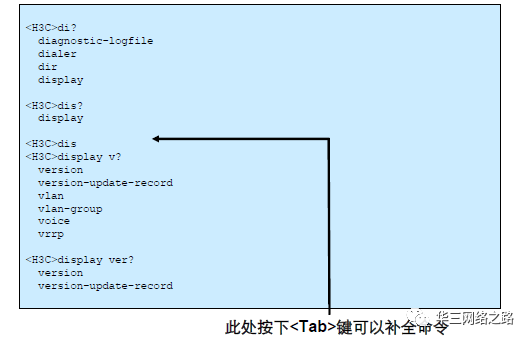

（3）命令行帮助特性

命令行接口提供方便易用的在线帮助手段，便于用户使用：

---

• 键入<?>获取该视图下所有的命令及其简单描述；

• 命令后接以空格分隔的<?>，如果该位置为关键字，则列出全部关键字及其简单描述；
  如果该位置为参数，则列出有关的参数描述；

• 字符串后紧接<?>，列出以该字符串开头的所有命令；

• 命令后接一字符串紧接<?>，列出命令以该字符串开头的所有关键字；

• 键入命令的某个关键字的前几个字母，按下<Tab>键，如果以输入字母开头的关键字唯一，则可以显示出完整的关键字；如果不唯一，反复按下<Tab>键，则可以循环显示所有以输入字母开头的关键字。

<建议：常见的帮助特性需要掌握>

附1：

 关注我，加微信，获取此次配置工程、更多配置案例,也可以承接远程调试各厂商交换机、路由器、防火墙等私活，欢迎各位老板加微信私聊。

附2：

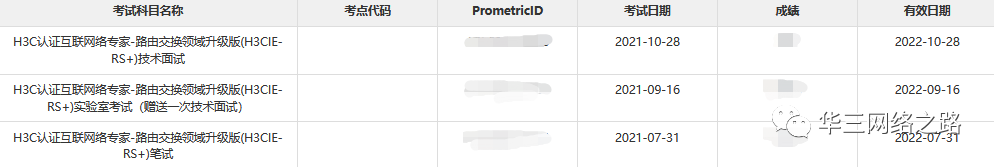

给大家推荐一个靠谱的IE讲师，我从最开始到结束三个月就拿证了，这个讲师既有华三、华为的IE讲师认证，同时又有华三、华为的IE工程师证书，实力强大。有打算考华三IE或者华为IE的兄弟可以加我微信私聊。
