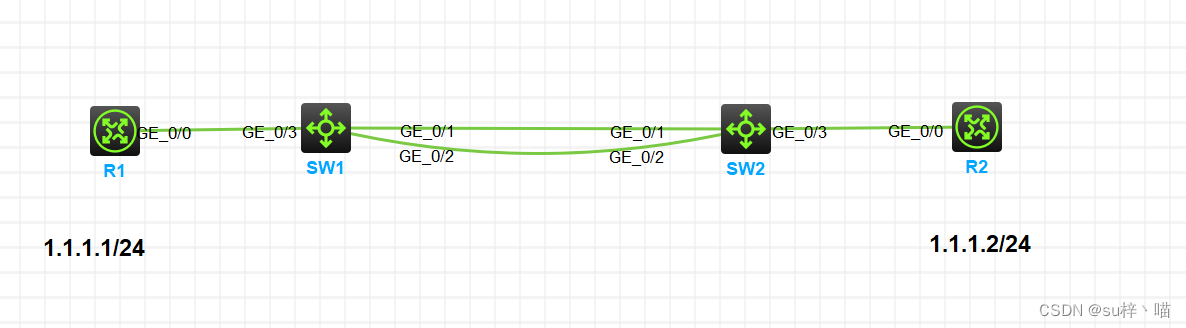

#实验拓扑
在这里插入图片描述

实验要求
1.配置路由器ip地址
2.sw1与sw2配置链路聚合
3.断开一条链路后，R1和R2任然可以互通
实验步骤
1.配置路由器ip地址-略
2.sw1与sw2配置链路聚合
步骤一：R1配置聚合接口，并将接口划入

[SW1]interface Bridge-Aggregation 1

步骤二：R1配置聚合接口，并将接口划入

[SW1]int g1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1
[SW1]int g1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1

步骤三：查看链路聚合状态

[SW1]display link-aggregation verbose
Aggregate Interface: Bridge-Aggregation1
Aggregation Mode: Static
Loadsharing Type: Shar
  Port             Status  Priority Oper-Key
--------------------------------------------------------------------------------
  GE1/0/1          S       32768    1
  GE1/0/2          S       32768    1
