基于80C51浇水小系统的Proteus仿真

基于80C51浇水小系统的Proteus仿真

在这里插入代码片

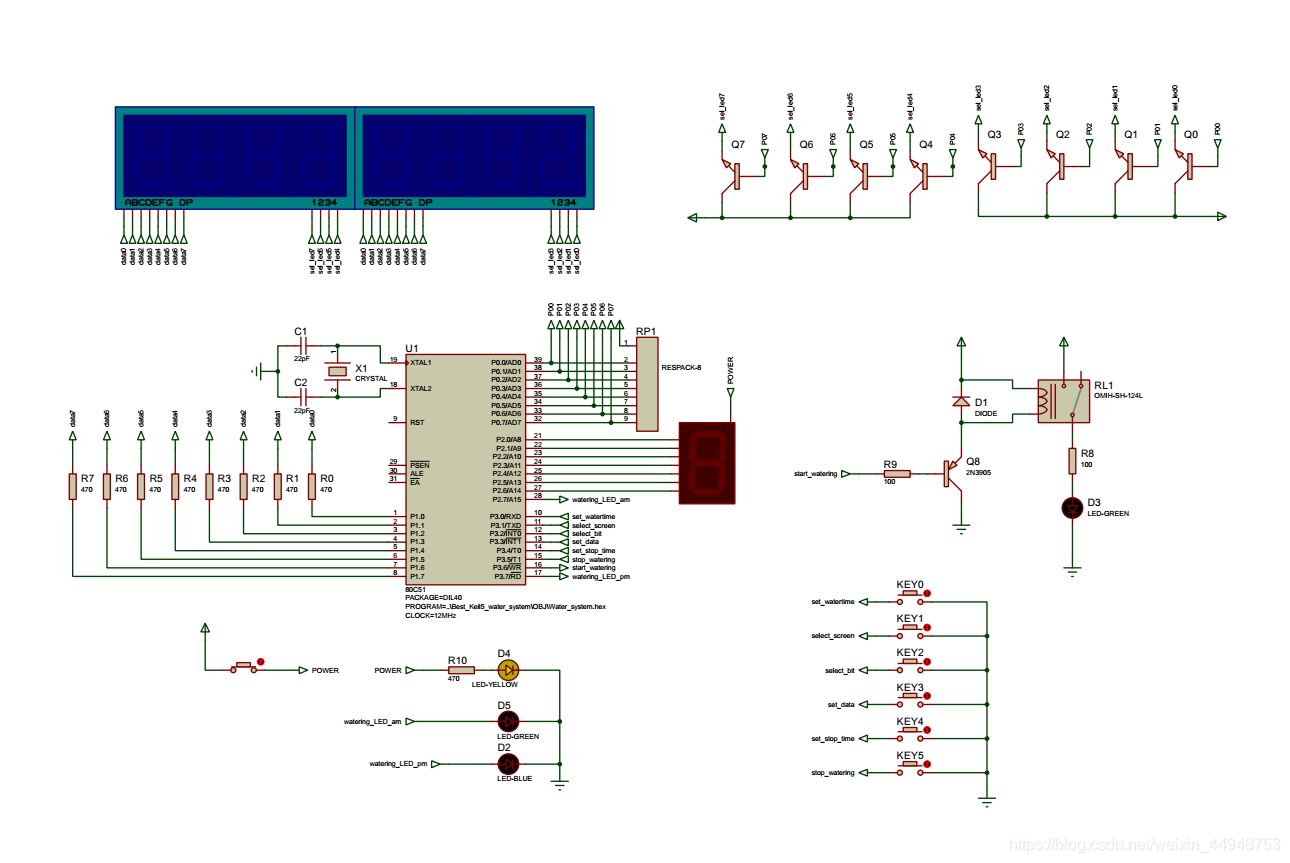

上图为这个小系统的仿真原理图，P2接的数码管其实是多余的，UP主有强迫症，所以把它接上了，感兴趣的初学者也可以玩一下怎么在这种情况下实现该数码管的0-9循环计数。
该系统实现的功能比较简单，就是到点浇水，通过用户自定义时间，即多少分钟后停水。24小时内可触发两次，只要指示灯不灭，将一直保持触发状态，每天到点触发。
z
(使用UP主的程序需要注意，当两次设置的时间为同一个小时时，触发将无法生效，可根据情况修改程序自行设定)
使用说明：
由于Protues没有电磁阀，也没有12V电源，此处通过接继电器的小灯代替电磁阀，VCC代替12V,实现仿真。
由上至下，我们分别设为它为KEY0-KEY5。在不同的屏幕下功能也不同。

屏幕标号	备注
1	主时间计数屏幕
2	时间校准屏幕
3	浇水时间设定屏幕1
4	浇水时间设定屏幕2

屏幕	按键	功能
所有	KEY1	切屏
所有	KEY5	停水
2、3、4	KEY2	位选
2、3、4	KEY3	置数
2、3、4	KEY0	使能当前屏幕
？？？	KEY4	UP主强迫症

KEY0相当于确定键，按下后，所选位不闪烁，表示使能了当前屏幕；若在
浇水时间设定屏幕，则相应的指示灯将被点亮，并激活定时浇水功能。

（仿真与实物必有出入，希望同学们以实物为准，实践出真知。）

下面为所有源码，供大家拿来参考/学习/玩。
主函数

#include <reg52.h>
#include <start.h>
#include <screen1.h>
#include <screen2.h>
#include <screen3.h>
#include <screen4.h>

sbit select_screen=P3^1;

unsigned char i=0;
unsigned char screen_number=0;
unsigned char *SHOW_DATA=0;

/*unsigned char code watering_time[]=
	{
		0x40,0x79,0x24,0x30,0x19,0x12,0x02,0x78,
		0x00,0x10
	};*/
//定义16位共阳极0-F。
unsigned char code LED_data[16]=
	{
		0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,
		0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e
	};

//定义8位共阳极数码管扫描码。
unsigned char LED_select[8]=
	{
		0x01,0x02,0x04,0x08,0x10,0x20,0x40,0x80
	};



void gain_data();
void Tab_screen();
void stop_all();
void open_start_water(void);


void main()
{
	CPUexit_Init();
	timer_Init(INT0,MODE_1);
	timer_Init(INT1,MODE_1);

	TH0=0xFC;
	TL0=0x18;

	TH1=0xD8;
	TL1=0xF0;

	P2=0x00;
	P2|=0x02;

	start_watering=1;
	watering_LED_am=0;
	watering_LED_pm=0;
	while(1)
	{
		stop_all();
		gain_data();
		open_start_amwater();
		open_start_pmwater();
	}
}



//选屏幕
void Tab_screen()
{
	if(key(select_screen))
	{
		flag=0;//闪烁位选

		reset_twinkle();//光标复位


		if(++screen_number==4)
				screen_number=0;
	}
}





//输出被选屏幕
void gain_data()
{
	Tab_screen();
	switch(screen_number)
	{
		case 0:SHOW_DATA=clock;break;
		case 1:screen2_Clock(),SHOW_DATA=clock2;break;
		case 2:screen3_Clock(),SHOW_DATA=clock3;break;
		case 3:screen4_Clock(),SHOW_DATA=clock4;break;
	}
}



void stop_all()
{
	if(key(stop_watering))
	{
		watering_LED_am=0;
		watering_LED_pm=0;
		start_watering=1;
	}
}




//10ms计数
void timer1()interrupt 3
{
	TH1=0xD8;
	TL1=0xF0;

	main_Clock();
}


//1ms扫描输出
void timer0()interrupt 1
{
	TH0=0xFC;
	TL0=0x18;

	if(delay_SWS)
	{
		delay_time++;
	}


		if(SWS)
	{
		if(++delay==10)
			SWS=0;
	}


	switch(i)
	{
		case 0:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[0]],i++;break;//P1=0xff消隐
		case 1:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[1]],i++;break;
		case 2:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[2]],i++;break;
		case 3:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[3]],i++;break;
		case 4:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[4]],i++;break;
		case 5:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[5]],i++;break;
		case 6:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[6]],i++;break;
		case 7:P1=0xff,P0=LED_select[i];P1=LED_data[SHOW_DATA[7]],i=0;break;
	}
}

公共部分函数，内部有按键消抖，24小时设置，闪烁位选等函数

#ifndef _FUNCTION_INIT_H_
#define _FUNCTION_INIT_H_
#include <reg52.h>

sbit set_watertime=P3^0;
sbit select_bit=P3^2;
sbit set_data=P3^3;
sbit set_stop_time=P3^4;
sbit stop_watering=P3^5;
sbit start_watering=P3^6;

sbit watering_LED_am=P2^7;
sbit watering_LED_pm=P3^7;


extern unsigned char LED_select[8];
extern unsigned char select_bit2;
extern unsigned char select_bit3;
extern unsigned char select_bit4;

unsigned char SWS=0,delay=0;
unsigned char delay_SWS=0,delay_time=0;
unsigned char flag=0;



//按键消抖通用版
bit key(bit);

//延时函数
void Delay(unsigned char ms);

//闪烁位选
void twinkle(unsigned char Allselect_bit,unsigned char* ALLclock);

//当前屏幕时间设置函数:Allscreen_set_data(位选变量，数据数组)
unsigned char Allscreen_set_data(unsigned char Allselect_bit,unsigned char* Allclock);


//光标复位
void reset_twinkle(void);





bit key(bit button)//支持连按
{
	SWS=0;
	if(!button)
	{
		SWS=1;
	}
	while(SWS);
	if(!button)
		return 1;
	else
		return 0;
}


//延时函数
void Delay(unsigned char ms)
{
	delay_SWS=1;
	while(delay_SWS)
	{
		if(delay_time==ms)
		{
			delay_SWS=0;
			delay_time=0;
		}
	}
}



//光标闪烁
void twinkle(unsigned char Allselect_bit,unsigned char* ALLclock)
{
	if(!flag)
	{
		switch(Allselect_bit)
			{
				case 0:	LED_select[Allselect_bit]=0,Delay(250),
								ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock),
								LED_select[Allselect_bit]=0x01,Delay(250);break;
				case 1:	LED_select[Allselect_bit]=0,Delay(250),
								ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock),
								LED_select[Allselect_bit]=0x02,Delay(250);break;
				case 2:	LED_select[Allselect_bit]=0,Delay(250),
								ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock),
								LED_select[Allselect_bit]=0x04,Delay(250);break;
				case 3:	LED_select[Allselect_bit]=0,Delay(250),
								ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock),
								LED_select[Allselect_bit]=0x08,Delay(250);break;
				case 4:	LED_select[Allselect_bit]=0,Delay(250),
								ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock),
								LED_select[Allselect_bit]=0x10,Delay(250);break;
				case 5:	LED_select[Allselect_bit]=0,Delay(250),
								ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock),
								LED_select[Allselect_bit]=0x20,Delay(250);break;
			}
	}
	else
	{
		switch(Allselect_bit)
			{
				case 0:ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock);break;
				case 1:ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock);break;
				case 2:ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock);break;
				case 3:ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock);break;
				case 4:ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock);break;
				case 5:ALLclock[Allselect_bit]=Allscreen_set_data(Allselect_bit,ALLclock);break;
			}
	}
}



//当前屏幕时间设置函数:Allscreen_set_data(位选变量，数据数组)
unsigned char Allscreen_set_data(unsigned char Allselect_bit,unsigned char* Allclock)
{
	if(!Allselect_bit||Allselect_bit==2||(Allselect_bit==4&&Allclock[5]<2))
	{
		if(key(set_data))
			if(++Allclock[Allselect_bit]==10)
				Allclock[Allselect_bit]=0;
	}
	else if(Allselect_bit==1||Allselect_bit==3)
	{
		if(key(set_data))
			if(++Allclock[Allselect_bit]==6)
				Allclock[Allselect_bit]=0;
	}
	else if(Allclock[5]==2&&Allselect_bit==4)
	{
		if(key(set_data))
			if(++Allclock[Allselect_bit]==5)
				Allclock[Allselect_bit]=0;
	}
	else if(Allselect_bit==5)
	{
		if(key(set_data))
			if(++Allclock[Allselect_bit]==3)
				Allclock[Allselect_bit]=0;
	}
	return Allclock[Allselect_bit];
}


void reset_twinkle(void)
{
	select_bit2=0;
	select_bit3=0;
	select_bit4=0;
}

#endif

主时间屏幕

#ifndef _SCREEN1_H_
#define _SCREEN1_H_
#include <function_init.h>
//主时间计数
unsigned char clock[8]={0,0,0,0,0,0,0,0};
unsigned char tms=0,second=0,min=0,hour=0;

void main_Clock();

void main_Clock()
{
	tms++;
	if(tms==100)
	{
		second++;
		tms=0;
	}
	if(second==60)
	{
		second=0;
		min++;
	}
	if(min==60)
	{
		min=0;
		hour++;
	}
	if(hour==24)
	{
		hour=0;
	}
	clock[0]=second%10;
	clock[1]=second/10%10;
	clock[2]=min%10;
	clock[3]=min/10%10;
	clock[4]=hour%10;
	clock[5]=hour/10%10;
	clock[6]=15;
	clock[7]=10;
}


#endif

主时间校准屏幕

#ifndef _SCREEN2_H_
#define _SCREEN2_H_
#include <function_init.h>
//时间矫正区
unsigned char clock2[]={0,0,0,0,0,0,15,11};
unsigned char select_bit2=0;




void screen2_Clock();


void screen2_Clock()
{
	if(key(select_bit))
	{
		flag=0;
		if(++select_bit2==6)
					select_bit2=0;
	}

	twinkle(select_bit2,clock2);

	if(key(set_watertime))
	{
		flag=1;
		second=clock2[0]+clock2[1]*10;
		min=clock2[2]+clock2[3]*10;
		hour=clock2[4]+clock2[5]*10;
	}
}




#endif

第一个浇水时间的设定，可设为早（晚）。

#ifndef _SCREEN3_H_
#define _SCREEN3_H_
#include <function_init.h>

extern unsigned char clock[8];
extern unsigned char clock4[8];

unsigned char clock3[]={0,14,0,0,0,0,15,12};
unsigned char select_bit3=0;

typedef struct ma
{
	unsigned char a;
	unsigned char b;
}p;
//上午浇水时间设定

void screen3_Clock(void);
void open_start_amwater(void);





void screen3_Clock(void)
{

		if(key(select_bit))
	{
		flag=0;
		if(++select_bit3==6)
			select_bit3=0;
		if(select_bit3==1)
			select_bit3=2;
	}



	twinkle(select_bit3,clock3);


	if(key(set_watertime))
	{
		flag=1;
		watering_LED_am=1;
	}
}


void open_start_amwater(void)
{
	if(clock4[5]!=clock3[5]&&clock4[4]!=clock3[4])
	{
		if(watering_LED_am)
			{
				if(clock[5]==clock3[5]&&clock[6]==clock3[6]&&clock[3]==clock3[3])
					if(clock[2]==clock3[2])
						start_watering=0;
					else if(clock[2]-clock3[2]==clock3[0]||(!clock3[0]&&clock[2]!=clock3[2]))
						start_watering=1;
			}
	}
	else
		watering_LED_am=0;
}










#endif

第二个浇水时间的设定，可设为晚（早）。

#ifndef _SCREEN4_H_
#define _SCREEN4_H_
#include <function_init.h>


extern unsigned char clock[8];
extern unsigned char clock3[8];


unsigned char select_bit4=0;
unsigned char clock4[]={0,15,0,0,3,1,15,13};


//下午时间设定
void screen3_Clock(void);
void open_start_pmwater(void);





void screen4_Clock(void)
{

		if(key(select_bit))
	{
		flag=0;
		if(++select_bit4==6)
			select_bit4=0;
		if(select_bit4==1)
			select_bit4=2;
	}


	twinkle(select_bit4,clock4);



	if(key(set_watertime))
	{
		flag=1;
		watering_LED_pm=1;
	}
}


void open_start_pmwater(void)
{
	if(clock4[5]!=clock3[5]&&clock4[4]!=clock3[4])
	{
		if(watering_LED_pm&&clock4[5]!=clock3[5]&&clock4[4]!=clock3[4])
			{
				if(clock[5]==clock4[5]&&clock[6]==clock4[6]&&clock[3]==clock4[3])
					if(clock[2]==clock4[2])
						start_watering=0;
					else if(clock[2]-clock4[2]==clock4[0]||(!clock4[0]&&clock[2]!=clock4[2]))
						start_watering=1;
			}
	}
	else
		watering_LED_pm=0;
}










#endif
