NCGI
NR Cell Global Identifier(NCGI)用于全球识别NR小区;4G LTE中为ECGI(EUTRA Cell Global Identifier)。NCGI由小区所属的PLMN ID和NR小区标识(NCI)构成。
NCI(NR Cell Identity):gNB ID + CI
-
NCI的总大小为36位。这36位由gNB标识(gNB ID)和Cell标识(CI)组成,
-
在SIB#1内广播NR小区标识。
-
gNB ID可配置为在22位到32位之间使用,分别为CI保留14位和4位
-
当gNB Id分配22位时,总gNB Id为2^22=4194305,范围从0到4194304
gNB ID
1.最大长度32bit,范围:0~(2^32-1)(4294967295)
2.最小长度22位,范围:0~(2^22-1)(4194303)
- gNB ID的范围足够大,可以支持大多数网络运营商
- 一个陆地上有大量小小区的网络可能需要一个更大的gNB ID
- 可以分配标识,以便从ID 1可以识别它是宏小区(Macro Cell)还是小小区(Small Cell),例如gNB ID 从0到50000可以用于宏小区,而50000到250000可以用于小小区。
CI:cell ID
Cell ID的个数标志了在一个gNB内可以提供多少个Cell
1.最大长度14位,2^14=16384,范围:0~(2^14-1)(16383),
2.最小长度4位,2^4 = 16,范围:0~(2^4-1)(15)
- 16384个小区ID足够大,以便单个基站支持此数量的小区
- 当对gNB使用CU/DU架构时,每个gNB的小区数可能会变高,例如单个CU可以支持250个DU,每个DU可以支持12个小区
- 在为gNB使用CU/DU架构时,可以进行小区ID规划,以便可以从中检索DU信息,例如,前4位可用于标识扇区,后3位可用于标识载波,其余7位可用于标识DU
NCI计算
NCI = gNB_ID * 2^(36-gNB_ID_length) + CI
举例:gNB_ID_length为24位时,CI长度则为12位,NCI = gNBID * (2^12) + CI = gNBID * 4096 + CI。因为CI占了12位,所以一个gnb共有4096个小区。

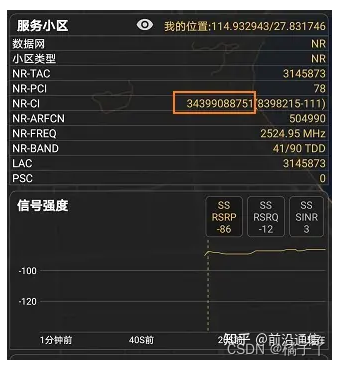

在5G工参或网管中,我们看到的是短NCI,但在一些测试软件中,经常是已长NCI出现,如下图所示:
(1)短NCI转换为长NCI
短NCI:8398215-111分别表示的是gNBID和Cell ID ,
转换成长NCI:8398215*4096+111=34399088751
(2)长NCI转换为短NCI
长NCI:34399088751,转化为短NCI
gNB ID:INT(34399088751/4096)=8398215.也就是用长NCI除以4096取整。
NCI号:MOD(34399088751,4096)=111,也就是用长NCI除以4096取余数。
NR小区全球标识NCGI和NR小区标识NCI结构
PLMN:Public Land Mobile Network
- PLMN = MCC + MNC,PLMN由MCC移动国家码和MNC移动网络码组成
- 目前在中国大陆地区共有3张PLMN:
- 中国移动的GSM/GPRS/EDGE网络,移动国家码MCC:460 ,移动网络码MNC:00、02、04、07,如46000(MCC:460, MNC:00)
- 中国联通的GSM/GPRS网络,移动国家码MCC:460,移动网络码MNC:01,06,09,如46001(MCC:460, MNC:01)
- 中国电信的CDMA-1X网络,移动国家码MCC:460,移动网络码MNC:03,05,11
- 中国铁通系统,移动国家码MCC:460,移动网络码MNC:20
- 每个PLMN都应该有明确的标识(编号),并作为系统信息由基站来广播,让基站下的终端都能够接收到。

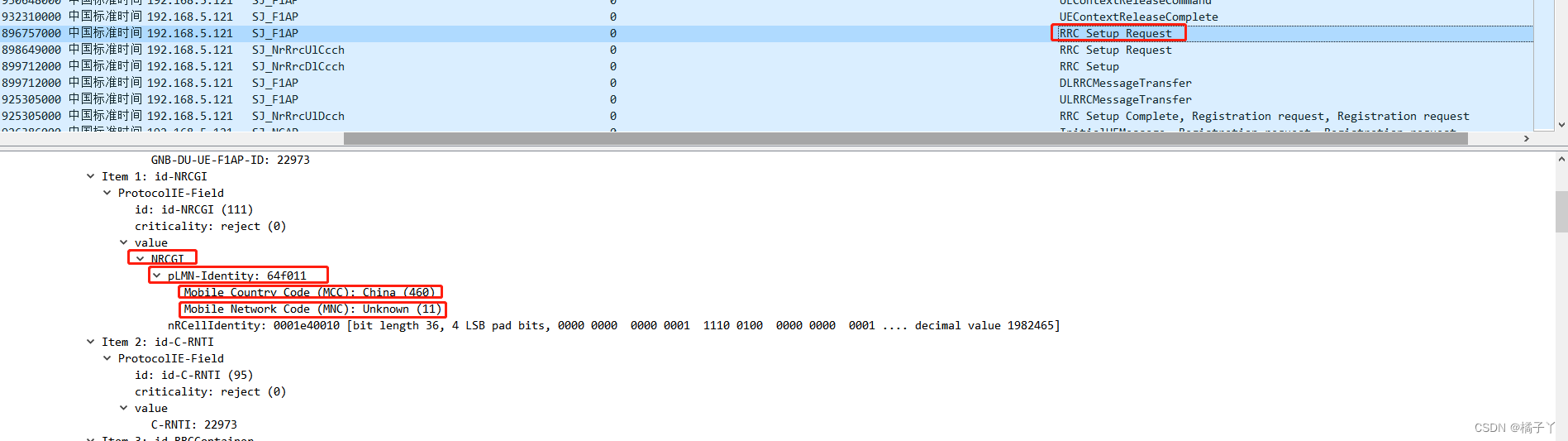

常见PLMN:46011f如下图所示,f占位
Mobile Country Code (MCC): China (460);
Mobile Network Code (MNC): Unknown (11)
