LTE 各频段对应频点以及频率，频点号与频率之间的转换关系

参考协议：36101_fe0_s00-07

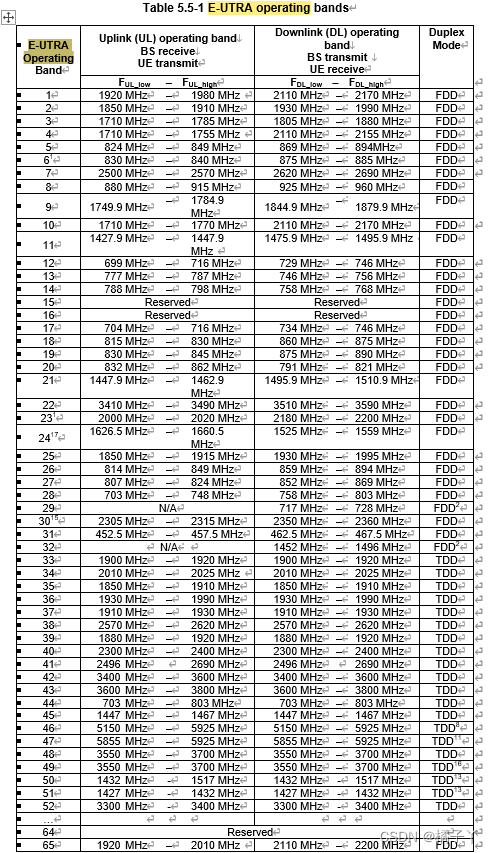

1.LTE 各频段对应频率范围

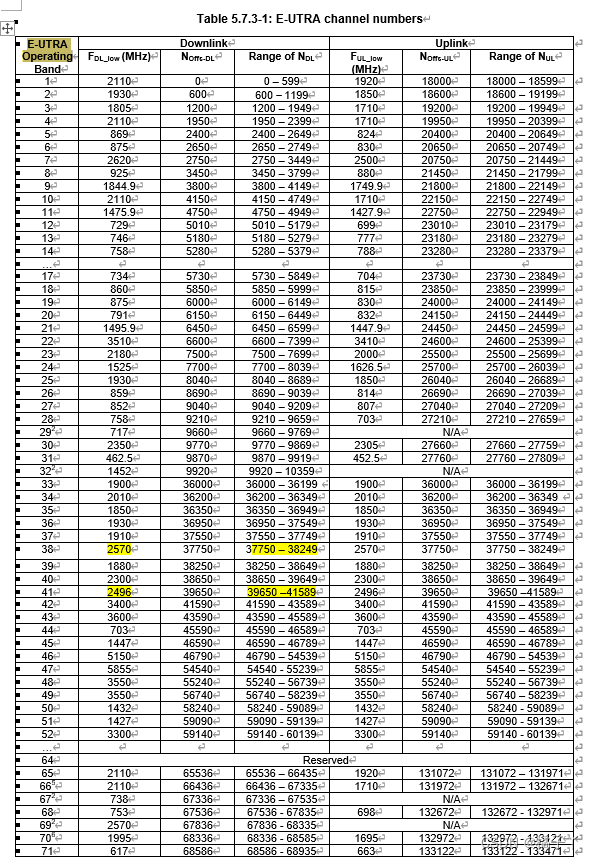

2.各频段对应频点范围



3.频点号与频率之间的转换关系

（1）频点转换成频率

• 下行：FDL = FDL_low +0.1(NDL – NOffs-DL)
• 上行：FUL =FUL_low + 0.1(NUL –NOffs-UL)

（2）频率转换成频点

• 下行：NDL = (FDL –FDL_low )*10 + NOffs-DL
• 上行：NUL = (FUL –FUL_low )*10 + NOffs-UL

（3）含义解释

•  FDL：频率（MHZ）；
•  NDL：频点号；
•  FDL_low（MHZ）：频段band支持的频率下限；
•  NOffs-DL：频段band支持的频点号下限。

举例：

（1）求 频点号 NDL 37850 对应的 频率 FDL

计算： 频点号NDL 38750 对应的band 为N38，查表可得 FDL_low = 2570，NOffs-DL = 37750

所以，FDL = 2570 +0.1*（37850 - 37750）= 2580（MHZ）

（2）求频率 FDL 2580 MHZ 对应的频点号 NDL

首先查表可知，2580 MHZ对应有两个频段 N38 和 N41。

ban N38下：FDL_low = 2570，NOffs-DL = 37750

NDL = (2580 - 2570)*10 + 37750 = 37850

ban N41下：FDL_low = 2496，NOffs-DL = 39650

NDL = (2580 - 2496)*10 + 39650 = 40490

值得关注的是不同band 对应的频点号的范围是不重叠的，但是频率值是重叠的，也就是说：

• 对于band来说，频点值与band的对应关系是唯一的，频率值与band的对应关系是不唯一的。
• 相同的频率值，可能对应不唯一的band，从而计算得到不同的频点值。
