【esp8266】esp8266 [hlw8032计量IC]使用

首先我们看下hlw8032相关

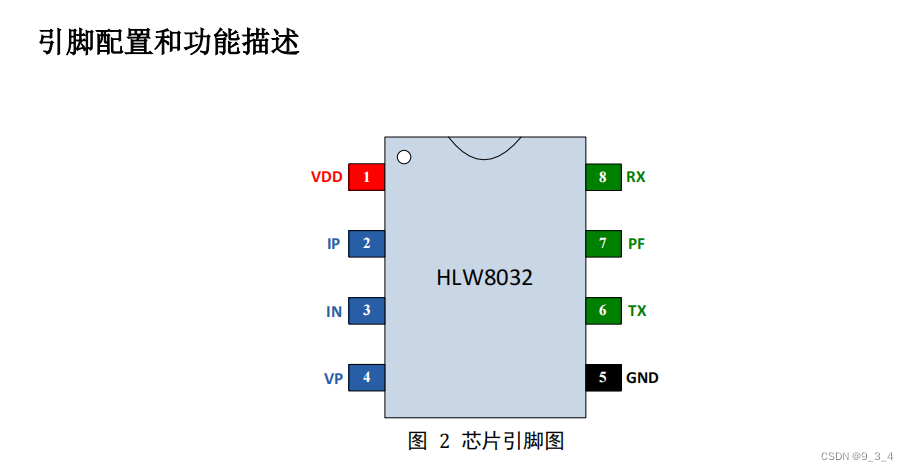

1、引脚配置和功能描述

引脚序号	引脚名称	输入/输出	说明
1	VDD	芯片电源	芯片电源
2	IP	模拟输入	电流差分信号正输入端，最大差分输入电压有效值是±30.9mV
3	IN	模拟输入	电流差分信号负输入端，最大差分输入电压有效值是±30.9mV
4	VP	模拟输入	电压信号正输入端，最大输入电压有效值是±495mV
5	GND	芯片地	芯片地
6	TX	数字输出	UART 数据输出口
7	RF	输出	输出有功高频方波脉冲，占空比 50%
8	RX	数字输入	UART 数据输入口(保留端口,用户不需使用)

2、寄存器说明

序号	数据类型	数据长度（Byte）	描述
1	状态寄存器(State REG)	1	数据状态的指示
2	检测寄存器(Check REG)	1	默认值
3	电压参数寄存器(Voltage parameter REG)	3	默认值
4	电压寄存器(Voltage REG)	3
5	电流参数寄存器(Current Parameter REG)	3	默认值
6	电流寄存器(Current REG)	3
7	功率参数寄存器(Power parameter REG)	3	默认值
8	功率寄存器(Power REG)	3
9	数据更新寄存器(Data Updata REG)	1	功率、电压、电流状态指示
10	PF 寄存器(PF REG)	2	PF 脉冲个数，配合状态寄存器使用，掉电后不保存
11	校验和寄存器(CheckSum REG)	1	数据校验和，用于通讯时验证数据包是否完整

HLW8032 每发送一次完整数据是 24byte; 从寄存器 1(State REG)开发发送，到寄存器
11(CheckSum REG)结束一组数据，一共 11 个寄存器，24 byte 数据。

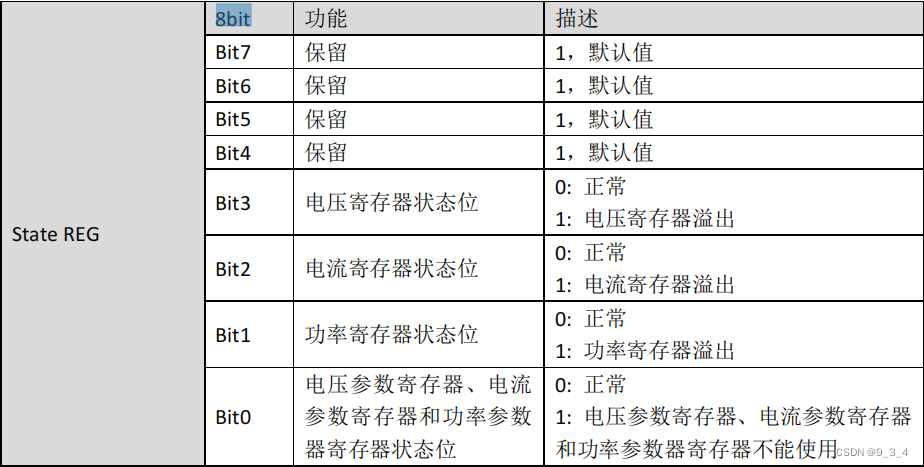

2.1 状态寄存器(State REG)

1、 当 State REG = 0xaa 时，芯片误差修正功能失效，此时电压参数寄存器、电流参数寄存器和功率参数寄存器不可用;
2、 当 State REG = 0x55 时，芯片误差修正功能正常，此时电压参数寄存器、电流参数寄存器和功率参数寄存器可用,且电压寄存器、电流寄存器和功率寄存器未溢出;
3、 当 State REG = 0xfx 时，芯片误差修正功能正常, 此时电压参数寄存器、电流参数寄存器和功率参数寄存器可用, State REG 的相应位为 1 时表示相应的寄存器溢出，溢出表示电流、电压或功率值非常小，接近 0;

2.2 检测寄存器(Check REG)

Check REG	十六进制	描述
8bit	0x5A	默认值

2.3 电压参数寄存器(Voltage Parameter REG)

U Parameter REG	High Byte	Middle Byte	Low Byte
24bit	8bit	8bit	8bit

数据发送顺序:高 8bit–>中 8bit–>低 8bit
此寄存器是默认值

2.4 电压寄存器(Voltage REG)

Voltage REG	High Byte	Middle Byte	Low Byte
24bit	8bit	8bit	8bit

数据发送顺序:高 8bit–>中 8bit–>低 8bit

2.5 电流参数寄存器(Current Parameter REG)

Current ParameterREG	High Byte	Middle Byte	Low Byte
24bit	8bit	8bit	8bit

数据发送顺序:高 8bit–>中 8bit–>低 8bit
此寄存器是默认值

2.6 电流寄存器(Current REG)

Current REG	High Byte	Middle Byte	Low Byte
24bit	8bit	8bit	8bit

数据发送顺序:高 8bit–>中 8bit–>低 8bit

2.7 功率参数寄存器(Power Parameter REG)

Power Parameter REG	High Byte	Middle Byte	Low Byte
24bit	8bit	8bit	8bit

数据发送顺序:高 8bit–>中 8bit–>低 8bit
此寄存器是默认值

2.8 功率寄存器(Power REG)

Power REG	High Byte	Middle Byte	Low Byte
24bit	8bit	8bit	8bit

数据发送顺序:高 8bit–>中 8bit–>低 8bit

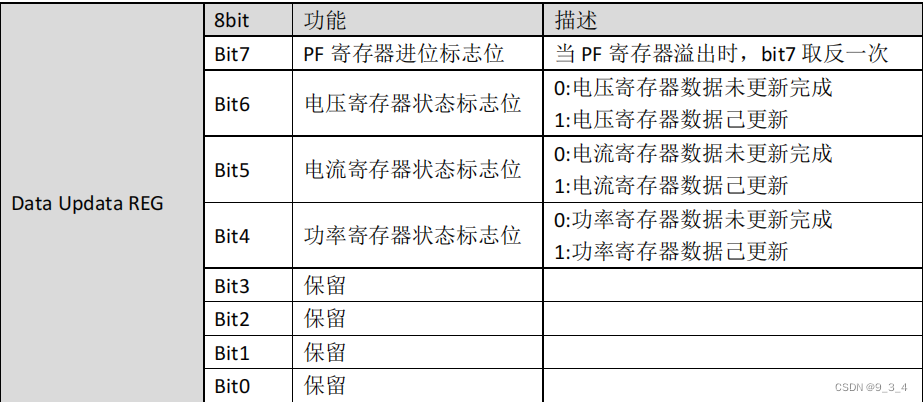

2.9 数据更新寄存器(Data Updata REG)

1、 当 bit6 = 1 时，表示电压寄存器的数据状态己更新;
2、 当 bit5 = 1 时，表示电流寄存器的数据状态己更新;
3、 当 bit4 = 1 时，表示功率寄存器的数据状态己更新;

2.10 PF 寄存器(PF REG)

RF REG		Middle Byte	Low Byte
16bit		8bit	8bit

数据发送顺序:高 8bit -->低 8bit
PF 寄存器用来累计脉冲信号，当 16 位寄存器数据溢出时，数据更新寄存器(Data Updata REG)
的 bit7 位会进行一次取反,PF 寄存器(PF REG)清零。

2.11 校验和寄存器(CheckSum REG)

CheckSum REG		十六进制	描述
8bit		0xXX	CHECKSUM除状态寄存器(State REG)、检测寄存器(Check REG)和校验和寄存器(CheckSum REG)之外的寄存器的数据之和的低 8bit

3.参数计算

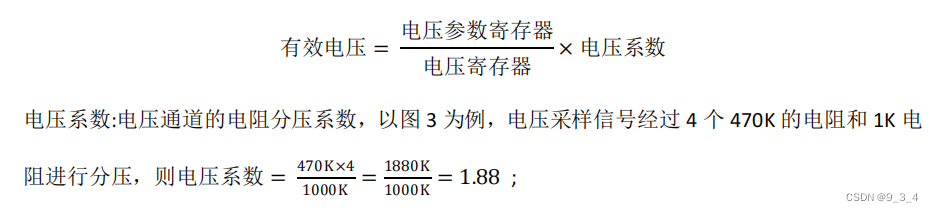

3.1 电压有效值计算

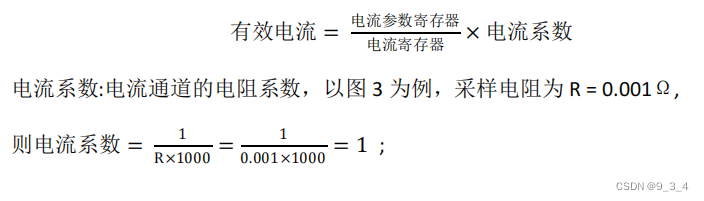

3.2 电流有效值的计算

3.3 有功功率的计算

3.4 视在功率的计算

3.5 功率因数的计算

4 、esp8266 代码实现

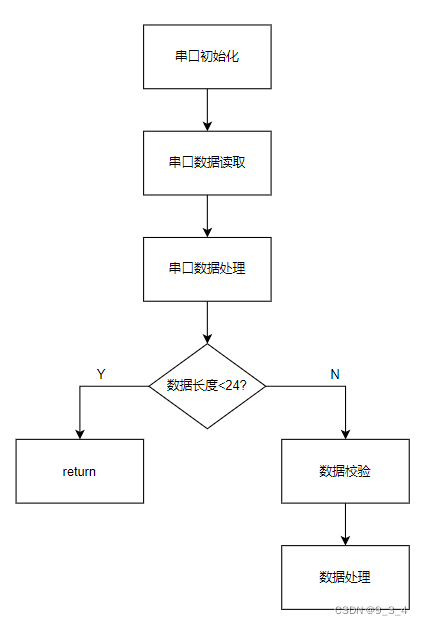

4.1 流程图

4.2 代码实现

创建串口读取任务

static void hlw8032_uart_task()
{
    // Configure parameters of an UART driver,
    // communication pins and install the driver
    uart_config_t uart_config = {
        .baud_rate = 4800,
        .data_bits = UART_DATA_8_BITS,
        .parity    = UART_PARITY_DISABLE,
        .stop_bits = UART_STOP_BITS_1,
        .flow_ctrl = UART_HW_FLOWCTRL_DISABLE
    };
    uart_param_config(UART_NUM_0, &uart_config);
    uart_driver_install(UART_NUM_0, BUF_SIZE * 2, 0, 0, NULL, 0);

    // Configure a temporary buffer for the incoming data
    unsigned char *data = (uint8_t *) malloc(BUF_SIZE);
    while (1) {
        // Read data from the UART
        int len = uart_read_bytes(UART_NUM_0, data, BUF_SIZE, 20 / portTICK_RATE_MS);
        // Write data back to the UART
        // uart_write_bytes(UART_NUM_0, (const char *) data, len);
        if(len >0)
        {
            // log_info("read hlw8032 data len:%d",len);
            // for(int i =0;i<len;i++)
            // {
            //     printf("%02x ",data[i]);
            // }
            // printf("\r\n");
            hlw8032_data_deal(data,len);
        }
        vTaskDelay(100 / portTICK_RATE_MS);
    }
}
xTaskCreate(hlw8032_uart_task, "hlw8032_uart_task", 1024*3, NULL, 10, NULL);

主要数据处理

//电压参数寄存器值
(data[VOLTAGE_PARA_REG_H] <<16) +(data[VOLTAGE_PARA_REG_M]<<8)+data[VOLTAGE_PARA_REG_L]
//电压寄存器值
(data[VOLTAGE_REG_H] <<16) +(data[VOLTAGE_REG_M]<<8)+data[VOLTAGE_REG_L]
//电流参数寄存器值
(data[CURRENT_PARA_REG_H] <<16) +(data[CURRENT_PARA_REG_M]<<8)+data[CURRENT_PARA_REG_L]
//电流寄存器值
(data[CURRENT_REG_H] <<16) +(data[CURRENT_REG_M]<<8)+data[CURRENT_REG_L]
//功率参数寄存器值
(data[POWER_PARA_REG_H] <<16) +(data[POWER_PARA_REG_M]<<8)+data[POWER_PARA_REG_L]
//功率寄存器值
(data[POWER_REG_H] <<16) +(data[POWER_REG_M]<<8)+data[POWER_REG_L]
//电流寄存器状态标志位
((data[DATA_UPDATA_REG] & 0x20) == 0x20)?1:0
//电压寄存器状态标志位
((data[DATA_UPDATA_REG] & 0x40) == 0x40)?1:0
//功率寄存器状态标志位
((data[DATA_UPDATA_REG] & 0x10) == 0x10)?1:0
