浅谈Sleep S3

1.电源管理的SX状态和GX状态：

❷SX状态：
● S0 ：实际上这就是我们平常的工作状态，在OS下的运行状态。
● S1 ：也称作为 POS （ power on suspend ），这时通过 CPU 时钟控制器将 CPU 关闭外，其他，外设都正常工作。
● S2 ：这个状态除了 CPU 被关闭之外，总线时钟也是处于关闭的状态，但是其他的外设还是都处于正常的工作状态的。
● S3 ：就是 我们熟悉的 STR （ Suspend to Ram ） , 也就是待机 到内存， CPU 和外设电源被关
闭，只有内存处于自刷新状态。就是笔记本合上屏幕的状态 。
● S4 ：被称为 STD （ suspend to Disk ）, 待机到硬盘， CPU 和外设电源被关闭（硬盘处于工作
状态），将内存的数据保存到硬盘中并可以被唤醒。
● S5 ：就是关机的状态。
❷GX状态：
G 状态 Global system state
● G0 运行模式。向硬件提供电源，软件可以运行的状态。
● G1 停止模式。所谓的待机或休眠状态。
● G2 软件为关闭状态，应将消耗若干电力状态。
● G3 系统完全关闭，电源关闭的状态。即不插电源的S5状态。

2.S3 Sleep

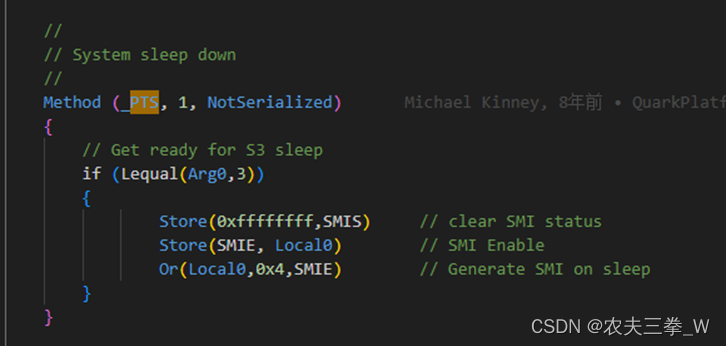

当按下win+x+u+s后系统会调用驱动进行息屏，并且会调用asl code中的PTS函数，将出发SMI中断调用C code代码中的S3CallBack函数进行对PCH寄存器的操作:

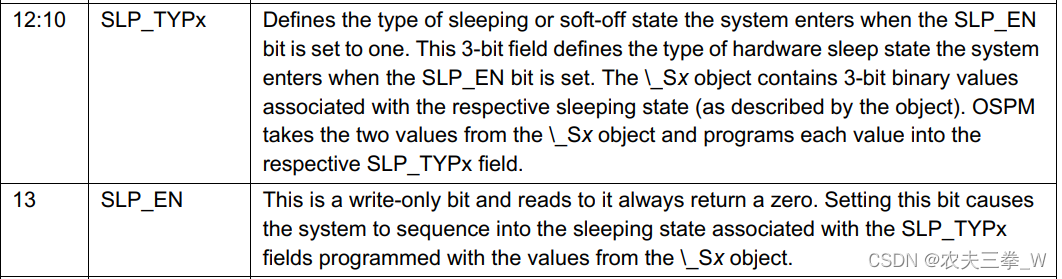

C code代码中将SLP_TYPx填入PM1_CNT & Set SLP_EN，当SLP_EN置位，进入S3

3.S3 Resume：

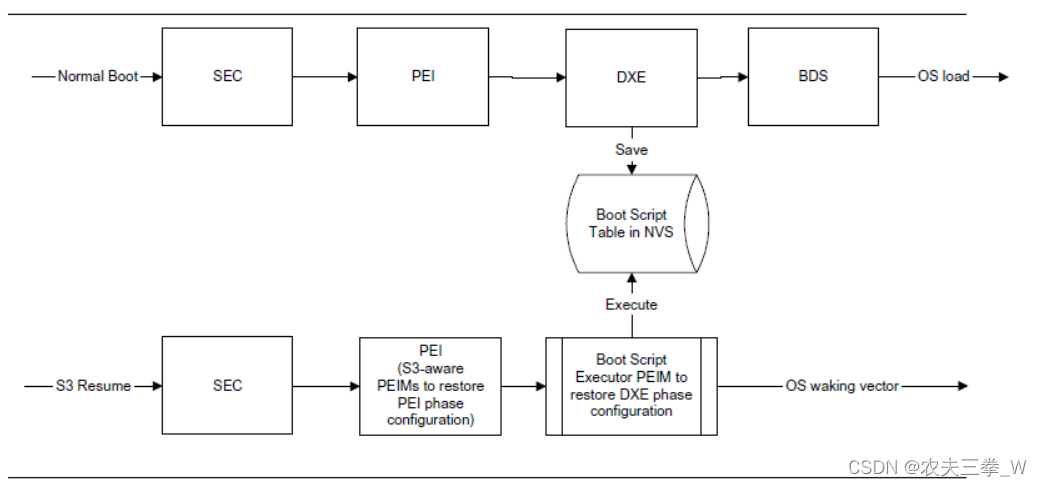

UEFI正常的Reboot流程与S3 Resume流程如下：

正常Reboot流程到DXE阶段之前（DxeLoadCore）会去check BootMode，如果BootMode!=BOOT_ON_S3_RESUME，BIOS就会走正常的Reboot流程：

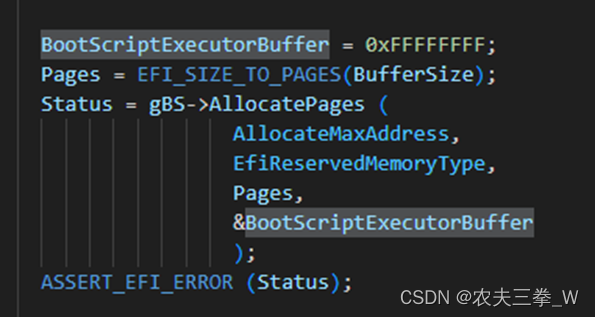

BIOS会从PEI阶段过渡到DXE阶段，并且会实现是在 DXE 阶段会将外设的初始
化以 Boot Script Table 的形式存储在 UEFI 的 NVS 内存中。

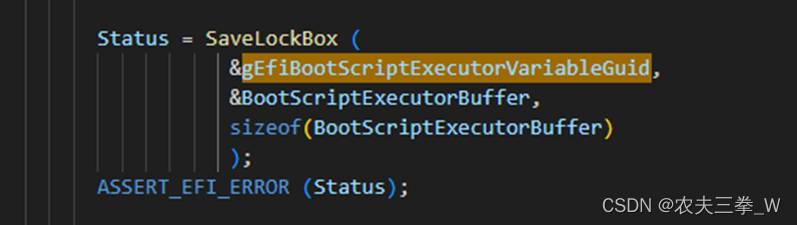

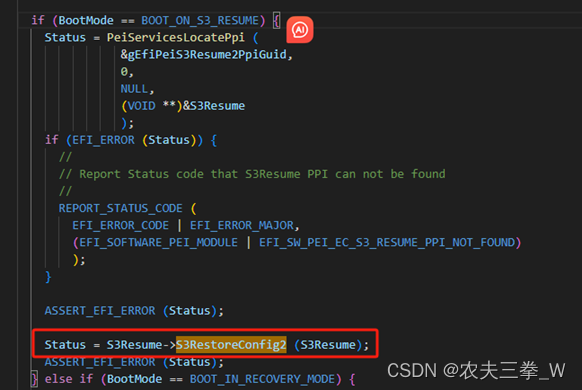

如果检测到BootMode==BOOT_ON_S3_RESUME，BIOS就只会经历SEC&PEI阶段，在DxeLoadCore的时候就会触发一个PPI（S3Resume）。

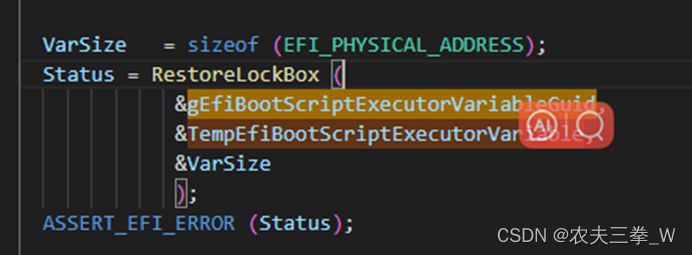

这个时候就会将之前保存在NVS中的数据恢复，把控制权转交给OS，以达到S3Resume唤醒。
（BIOS通过FACS Table表找到waking vector address，将控制权转交给OS）

4.S3 总结：

S3进行挂起后，OSPM通知操作系统，系统将处于待机状态，然后将系统当前的状态保留。将当前的所有进程的状态保留到内存，还有将外设寄存器的值保存到内存中，然后进程睡眠，最后将 Cpu 的各个核也都睡眠，只留下一个核工作，然后将外设断电（除内存外，将内存配置成自刷新模式），最后将 CPU 也断电，这样就处于了待机状态。
当S3唤醒时重新走Reboot流程，走完Sec&PEI后，在DXEIPLCore时检测到是S3唤醒，将之前保存的状态恢复，并通过FACStable找到waking vector address，将控制权转交给OS。
