局域网组建（无线路由器的配置、DHCP和静态IP的管理以及资源共享访问）

一、实验内容和原理

1.连接上路由器，设置路由器的IP地址。
2.设置路由器的DHCP，采用DHCP方式和静态IP方式访问路由器组成局域网
3.选中一台机器设置文件共享，另外的机器进行共享访问
4.选中一台机器设置ftp服务器，其他的机器进行访问

二、主要仪器设备

1.无线路由器1台
2.网线4根、PC机2台

三、操作方法和实验步骤

1、准备两台PC，一台通过无线的方式接入WiFi

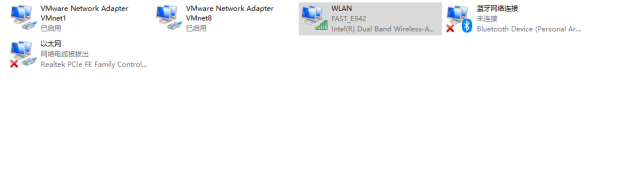

2、控制面板->网络和Internet->网络连接

3、右键WLAN网络，选择属性

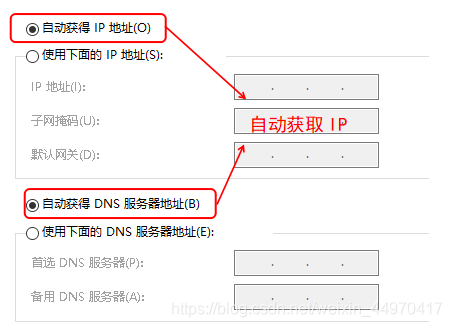

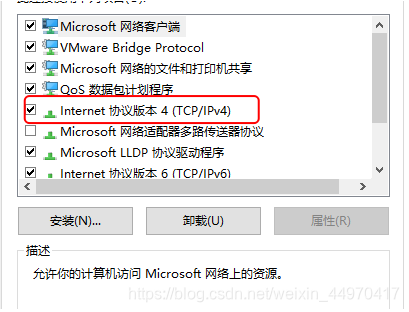

4、双击【Internet协议版本4】，选择自动获取IP

5、cmd命令键入ipconfig查看主机的IP地址

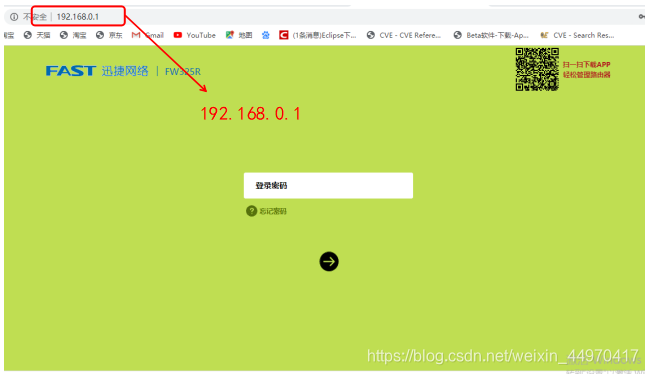

6、打开浏览器，在地址栏输入192.168.0.1（网关），进入路由器登录界面（登陆密码需询问管理员）

7、询问管理员，获取登陆密码，输入回车，进入路由器配置界面

8、常用设置有【连接设备管理】、【上网设置】、【无线设置】

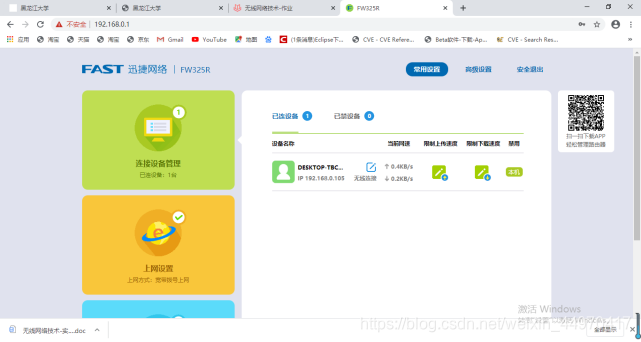

连接设备管理——可以查看WiFi设备连接情况
上网设置——可以查看上网方式（宽带拨号）、宽带账号、宽带密码、DNS服务器IP及掩码等
无线设置——查看无线名称及无线密码

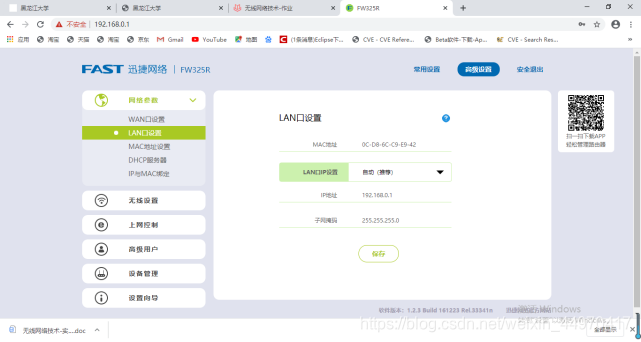

9、点击进入“高级设置”

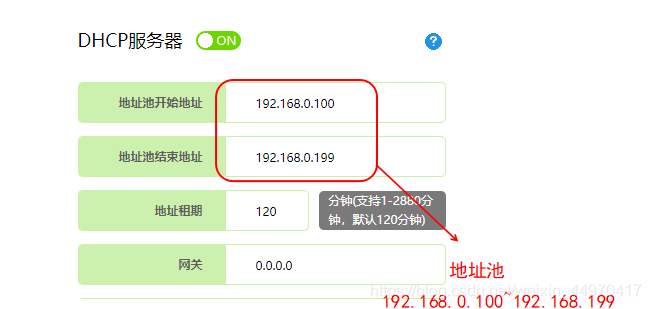

10、查看DHCP服务器地址池为192.168.0.100~192.168.0.199，地址租期为120min（租期为DHCP允许某设备使用该IP的时间，到期后需再次请求）

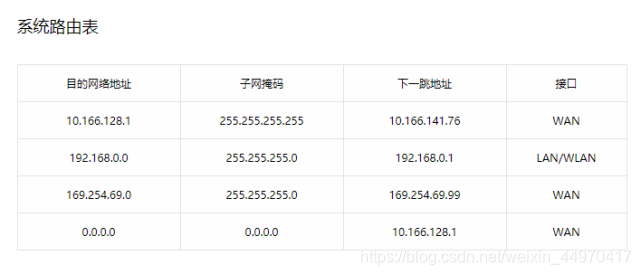

11、系统路由表

12、系统日志有主机访问DHCP记录

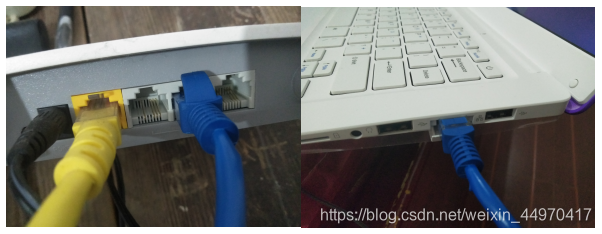

13、将网线的RJ-45接口插入路由器的LAN口中，其余一个接口连接另一台PC机上

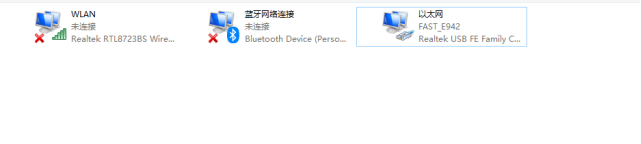

14、控制面板->网络和Internet->网络连接

15、选择以太网，右键属性

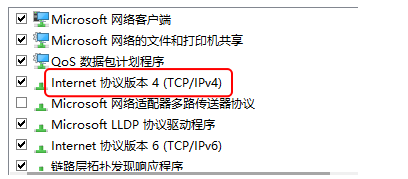

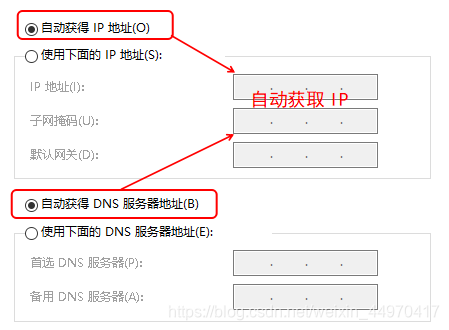

16、双击【TCP/IPv4】，默认为自动获取ip

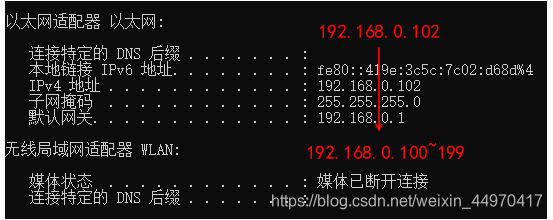

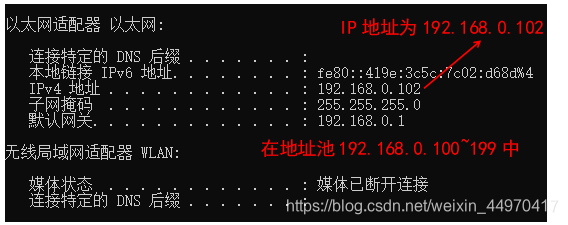

17、打开cmd，输入ipconfig查看分配的ip地址

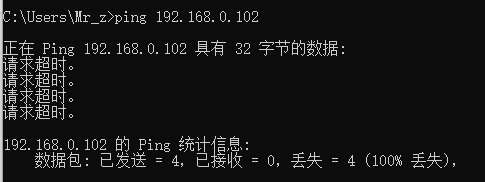

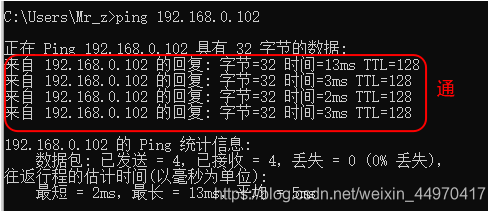

18、打开连接WiFi的PC机，进入cmd，ping测试网络连接

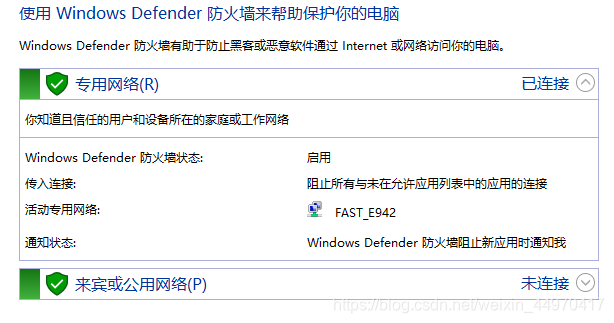

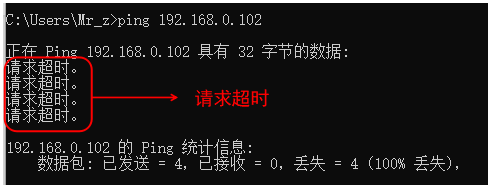

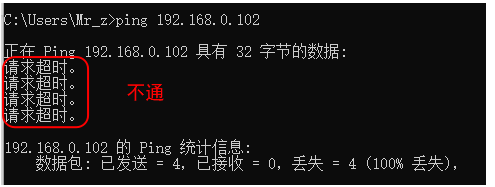

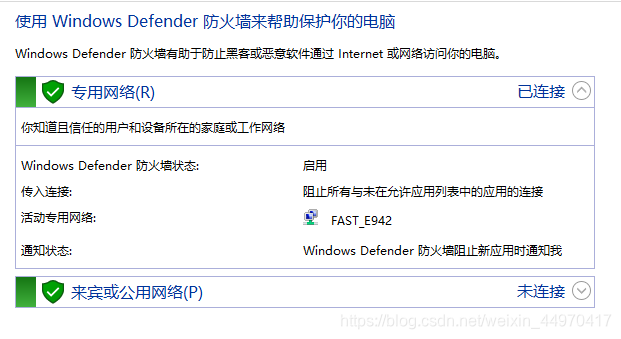

19、请求超时，查找资料，发现可能是防火墙打开了，查看一下，果然是这情况

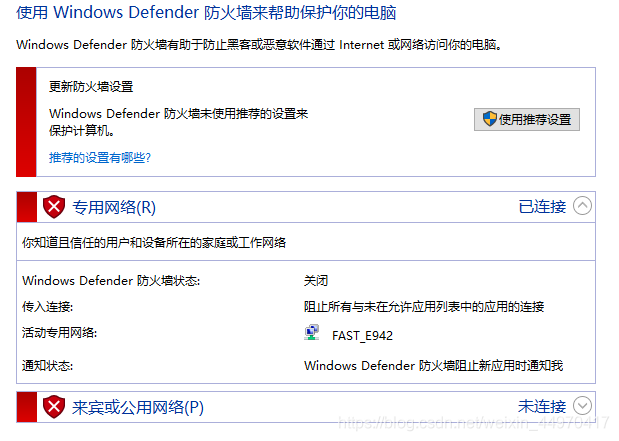

20、关闭防火墙（经测试，仅关闭专用网络就好使）

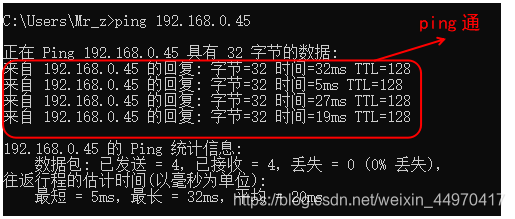

21、将两台PC机的防火墙都关闭之后，再ping测试一下

22、ping通之后，开始进行文件共享；连接WiFi的PC设置文件共享，有线连接的PC进行共享访问

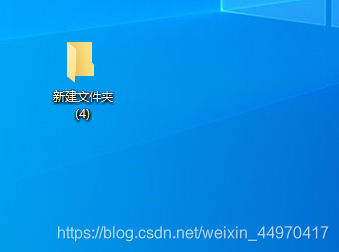

23、桌面上新建文件夹

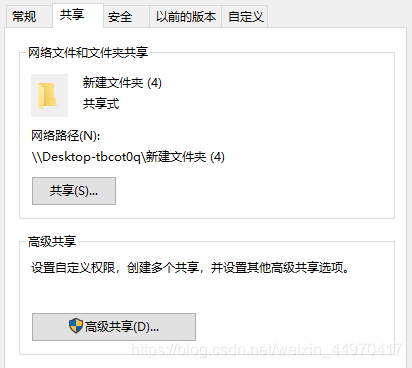

24、右键文件夹，点击【属性】->【共享】

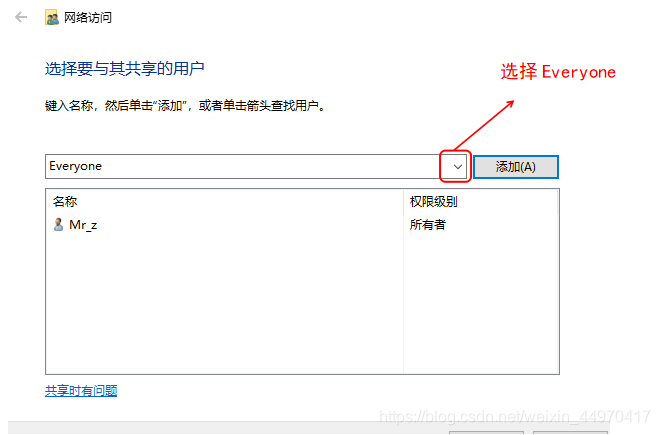

25、点击共享，弹出对话框，用户选择Everyone，然后点击添加

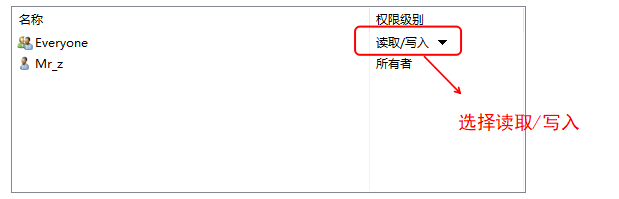

26、再点击刚选择好共享的用户，权限级别选择读取/写入，再单击共享

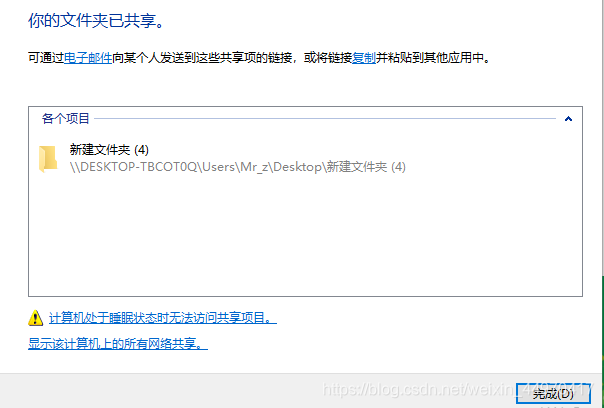

27、点击完成

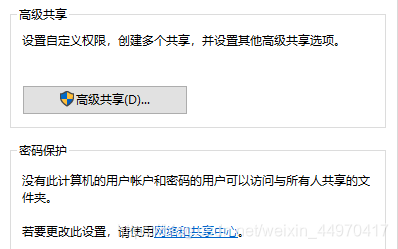

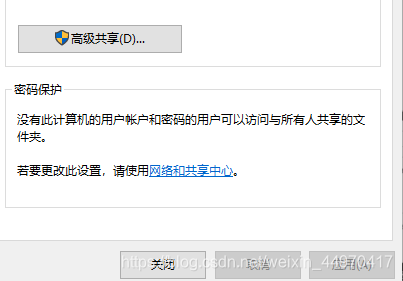

28、返回【属性】界面，点击高级共享

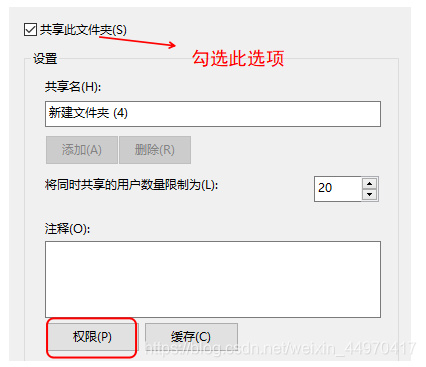

29、勾选“共享此文件夹”，点击【权限】

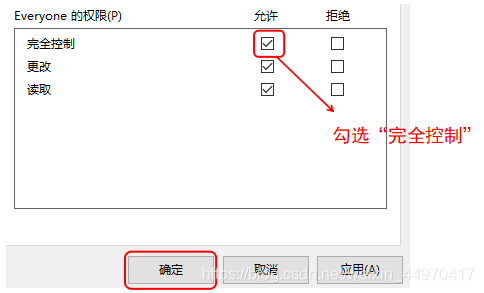

30、勾选“完全控制”，点击“确定”进行更改
31、点击“确定”，点击“关闭”
32、控制面板->网络和Internet->网络和共享中心->高级共享设置，选择“启用文件和打印共享”

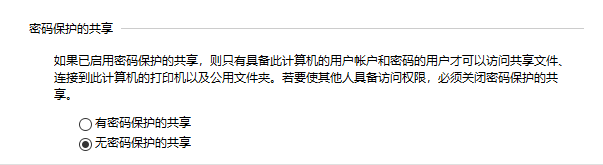

33、选择“无密码保护的共享”

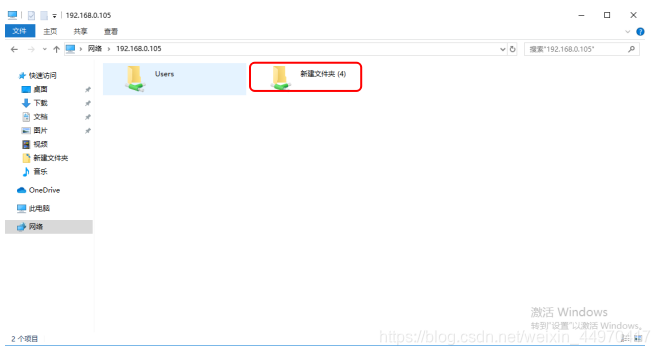

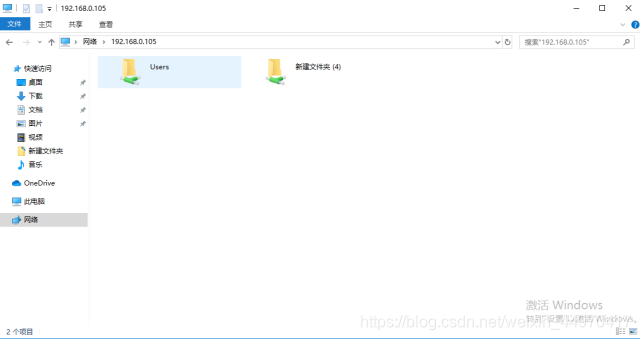

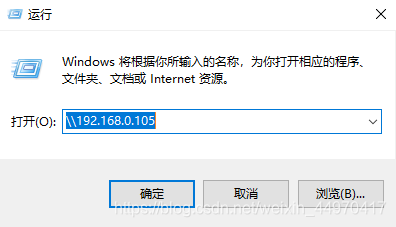

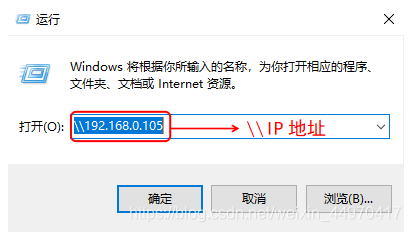

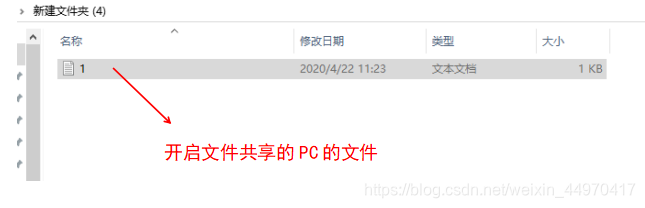

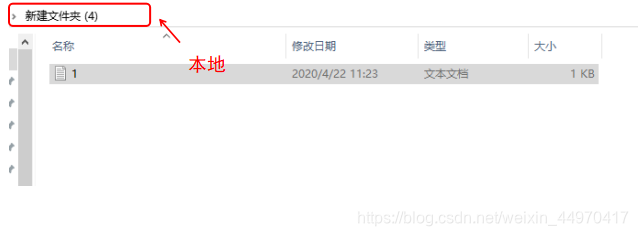

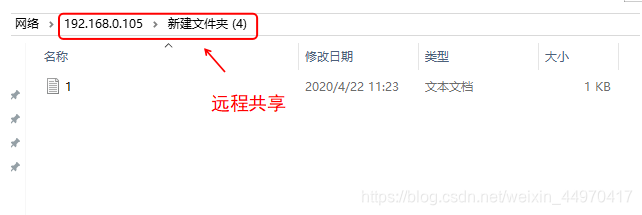

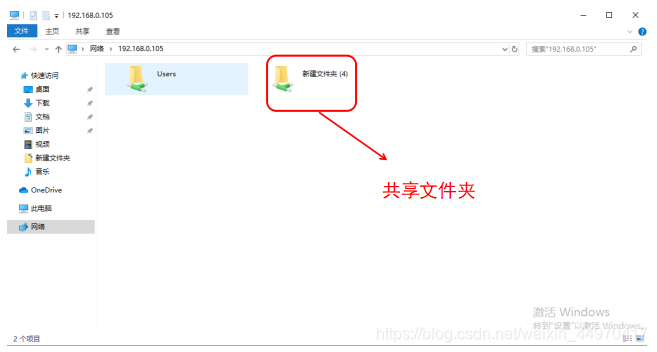

34、把想要分享的文件都放到刚刚新建的文件夹里，打开连接有线的PC，点击【开始】，【运行】在输入框中输入反斜杠加连接WiFi的IP地址，即可进行局域网共享



至此，共享文件夹结束

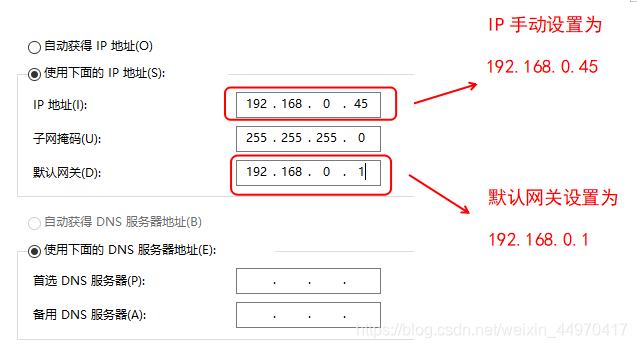

35、在连接网线的PC机上手动设置IP（与无线连接的PC机在同一网段内）如下

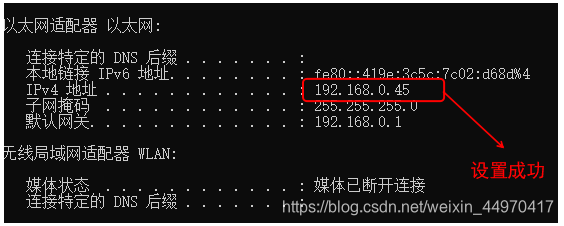

36、cmd命令ipconfig查看

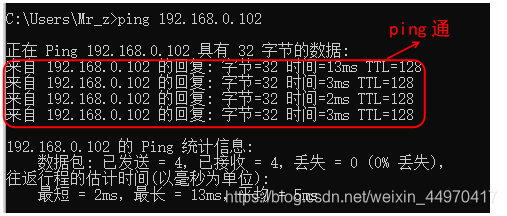

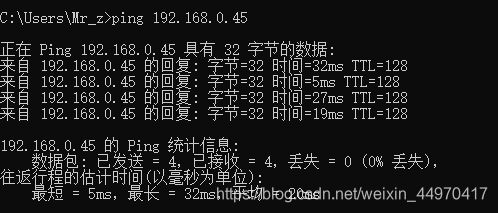

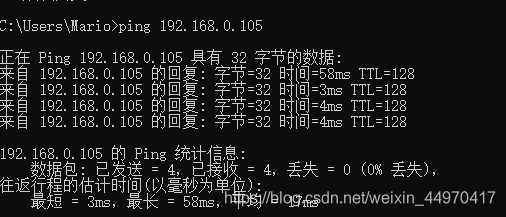

37、在无线连接的PC机进行ping测试，成功

38、文件共享同样成功

四、实验结果与分析

1、自动获取IP，所得地址为DHCP服务器的地址池内的地址
2、ping不通，有可能是目标防火墙打开，选择关闭再测试一下


3、在由同一个DHCP服务器分配的IP地址搭建的局域网中，文件可以进行共享

4、手动设置在同一网段的IP也能通过局域网的ping测试（目标防火墙已关闭）以及文件共享

五、讨论、心得

1、自动获取IP所得到的地址为DHCP服务器地址池内未被使用的IP地址
2、同一个DHCP服务器自动获取IP搭建的局域网内，主机之间ping互通，且能进行文件共享
3、一个通过DHCP服务器自动获取IP，另外一个手动设置IP在同一网段内的主机之间也能互通，并且能进行文件共享
4、当ping之间不通时，要注意检查对方防火墙是否开启，若开启则关闭后再进行测试

最后说一个我发现的有趣现象：

当无线连接WiFi的PC机和有线连接的PC机的防火墙均打开时，无线的ping有线的ping不通，有线的ping无线的却能ping通



如果你知道原因，欢迎留言，一起学习交流！
