Matlab 中极坐标图形的画法

首先画极坐标用到的作图命令是 polarplot ，在其内部和直角坐标一样，直角坐标是要标注横纵坐标，那么在极坐标条件下就是要标注 theta （角度）和 r（半径），其中 theta 的单位要是弧度制（rad），半径的单位就根据自己的需求即可。

然后就是要标注极坐标图的范围，用命令 thetalim（[0 180]），本语句中就是画的半圆。

然后就是确定半径的范围 rlim（）

例子如下：

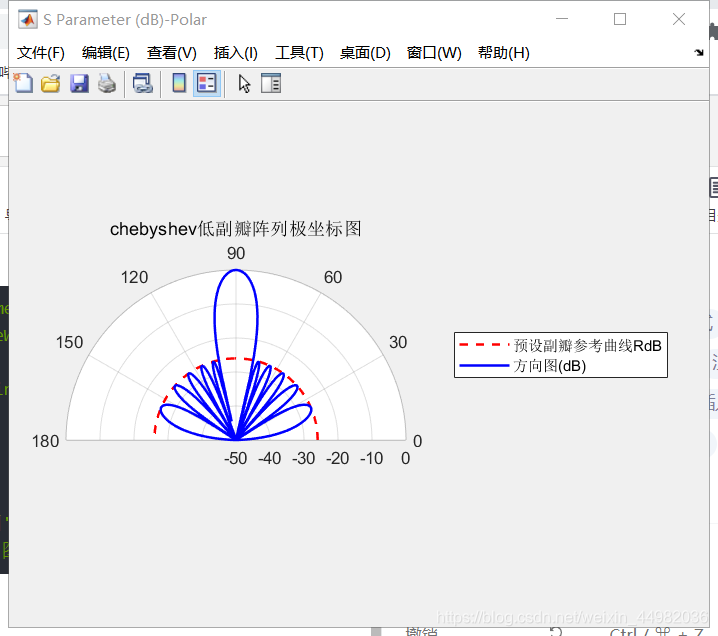

figure('NumberTitle', 'off', 'Name', 'S Parameter (dB)-Polar');
polarplot(theta_rad,H,'r--','LineWidth',1.5)
hold on
polarplot(theta_rad,S_PdB,'b','LineWidth',1.5)
thetalim([0 180]);
rmin = S_PdB(1,1);
rmax = max(S_PdB);
rlim([-50 rmax]);
title('chebyshev低副瓣阵列极坐标图')
legend('预设副瓣参考曲线RdB','方向图(dB)')
