关于原理图库和封装库设计（二）

之前我们已经介绍了关于如何使用AD去建立一个PCB工程，如果有没看过的小伙伴可以看一下《关于原理图库和封装库设计（一）》

那么接下来这次我们将会使用Altium Designer如何将PCB Project进一步运用

2.1元器件

2.1.1元器件符号

元器件符号又称电路符号，元器件符号在电路原理图中，代表不同电子元器件的特定符号，因此也被称为元件位号。一般是由元器件主体和元器件标号组成。在Altium Designer设计中，根据元器件不同的分类方式，这些元器件符号最终被保存在相同或不同的原理图库中。

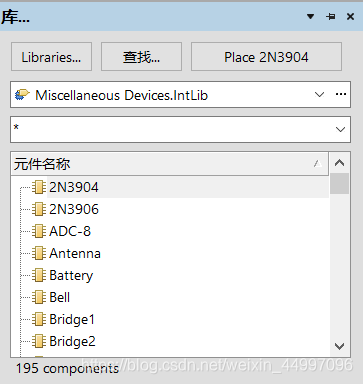

Altium公司设计共有的元器件库大致有包含标号以字母R开头（Res1、Res2…）的电阻、以字母C为开头的（Cap）电容、以字母IC开头的芯片、以及标号为RLY1的继电器等。所以Altium公司在其官网上为开发者提供了大量元器件库，元器件库中还包含原理图库和封装库，甚至3D模型。但是在实际的设计中，由于电子元器件不断更新，有些元器件仍需我们自己绘制。

2.1.2绘制元器件

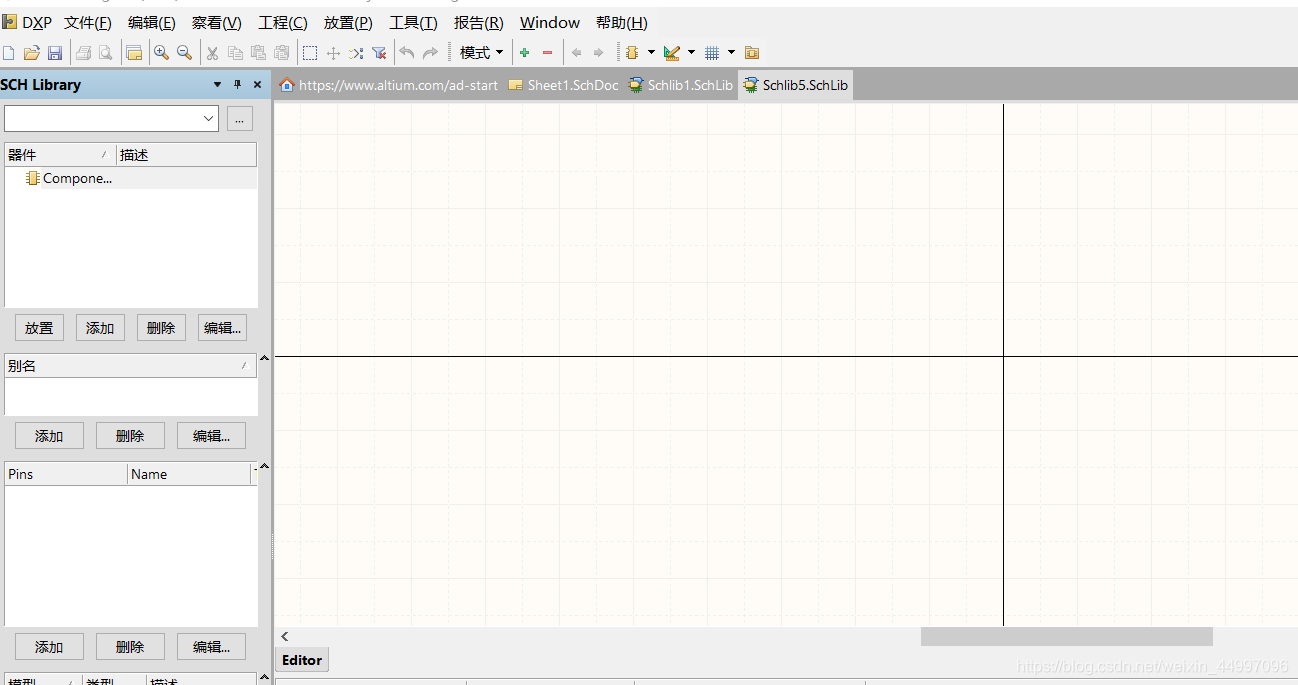

在Altium Designer设计中，元器件符号是在创建原理图库时产生的（.SchLib文件）。我们已经建立了PCB工程了，接下来我们将在该工程里建立原理图库，首先选择点击“File”菜单，并以此依次点击“New”->“Library”->“Schematic Library”命令，完成创建，即可进入原理图元器件库编辑界面，如图

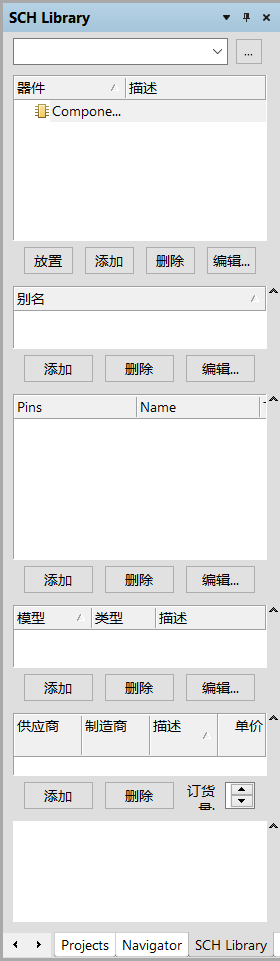

原理图库编辑器主要由三部分组成，左侧为SCH Library面板，右侧为元器件编辑窗口，右侧下方可以快速绑定相对应封装且提供封装预览。而在SCH Library面板有以下各部分组成：

1. Components栏：
   该栏是管理当前元器件库中的元器件。在该区域可以对元器件进行放置、添加、删除和编辑操作。Components栏区域上方则是用于设置元器件过滤项，只需要输入首字符在Components区域便会显示相应元器件，而Place按钮应用于修改和编辑元器件；

2. Aliases栏：
   该栏可以为同一个库的元器件的原理图符号设定为另外的名称。例如某些元器件的功能、封装以及管脚数目都是一样的，但是由于不同生产厂商关系，导致芯片型号不同。此时有必要添加一个别名或多个即可；

3. Pins栏：
   该栏是显示在Components栏区域中所选择元器件的引脚信息，包括引脚的序号、引脚名称和引脚类型等相关信息；

4. Model栏：
   设计者可以在Model栏为Components区域中选择元器件添加元器件封装模型、仿真模型和信号完整性分析模型等。

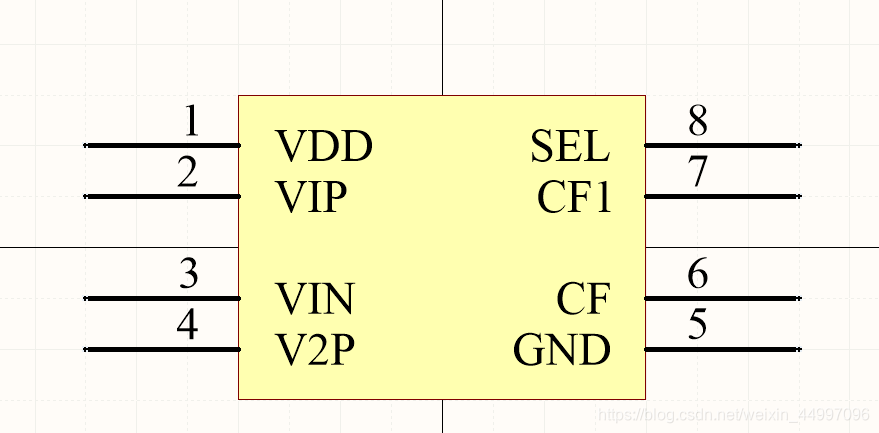

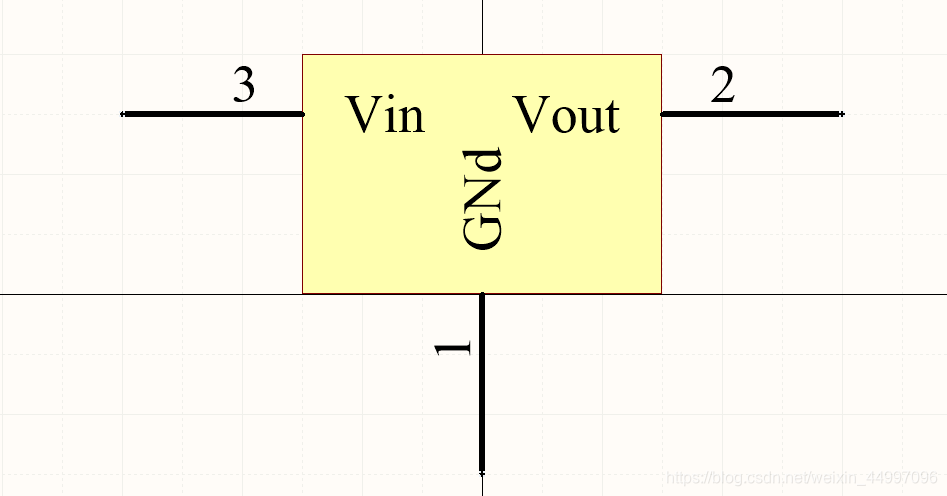

现在我们可以开始绘制一个元器件了：
绘制主体时，单击“Place”->选择“Rectangle”命令，此时鼠标为十字光标。并附有矩形符号，双击放置矩形；

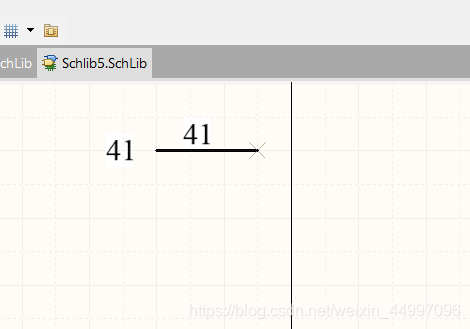

放置元器件管脚时，单击“Place”->选择“Pin”命令，此时鼠标为十字光标。并附有引脚符号，双击放置；在放置管脚使用“Tab”键，或者双击已放置的管脚可以进入管理界面编辑管脚属性；

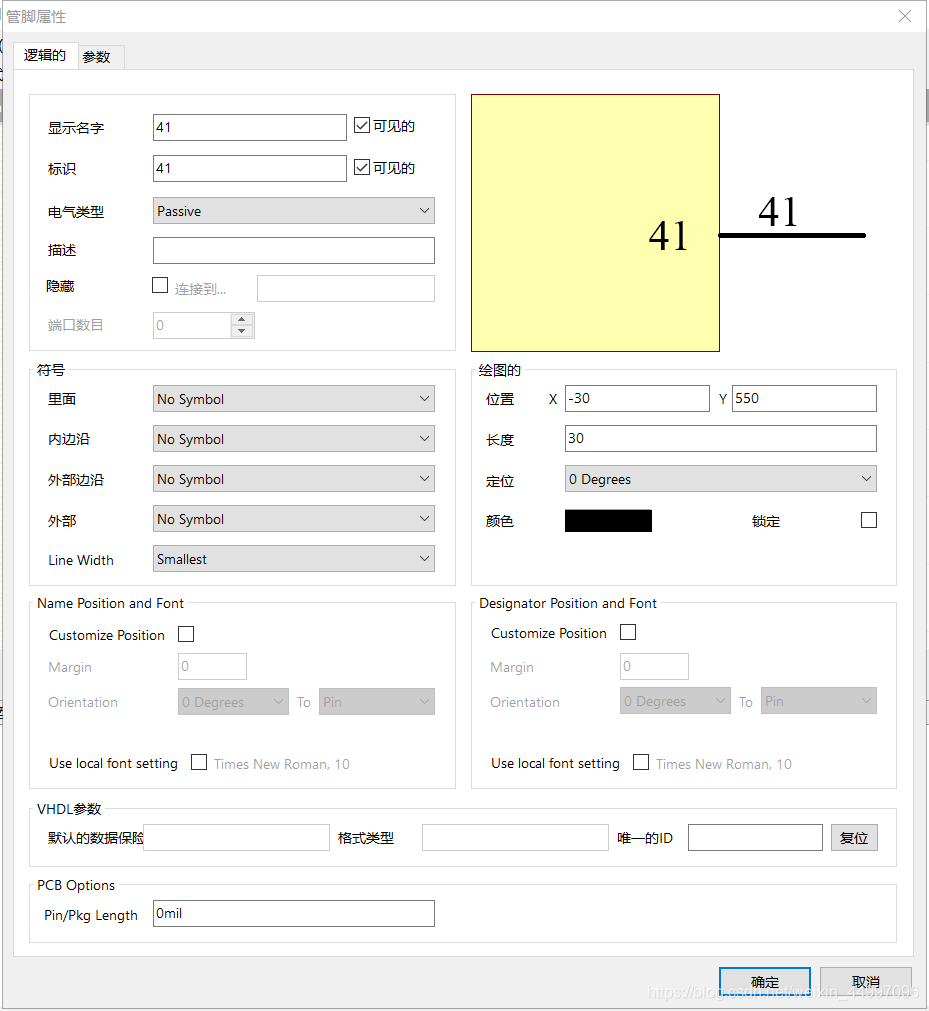

元器件管脚属性以下有：

• Display Name：用于设置元器件管脚名称。Visible决定是否显示出来
• designator：用于设置元器件管脚序号
• Electrical Type：用于设置管脚的电气特性。有输入输出、输入、输出、打开集流器、中性的、脚、发射器和激励八个选择，一般为中性，既不设置电器特性。
• Descri：用于填写元器件管脚的特性描述
• Hide：用于选择管脚是否为隐藏管脚
• Symbol选项组：根据管脚功能以及电气特性为该管脚设置不同的IEEE符号
• VHDL Parameter选项组：用于设置元器件的VHDL参数
• Graphical选项组：用于设置管脚的长度、位置、方向、颜色等基本属性

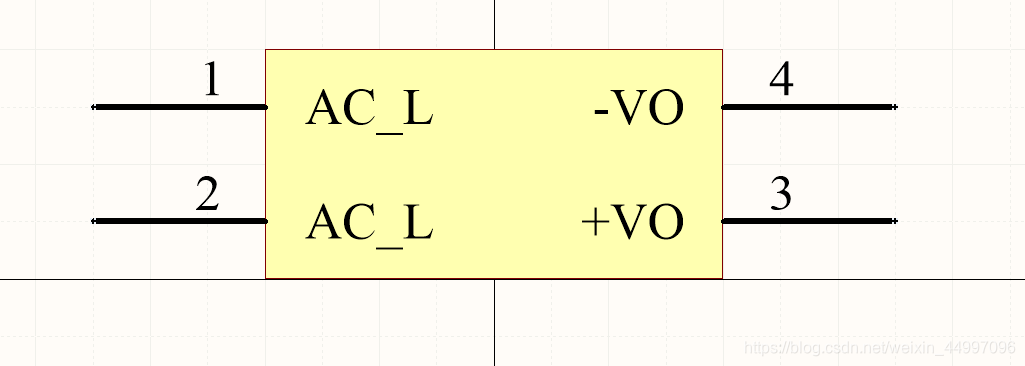

就这样我们就完成了我们元器件的绘制啦！！！
