(材料啥的都可以在TB上买到)
一、材料准备：

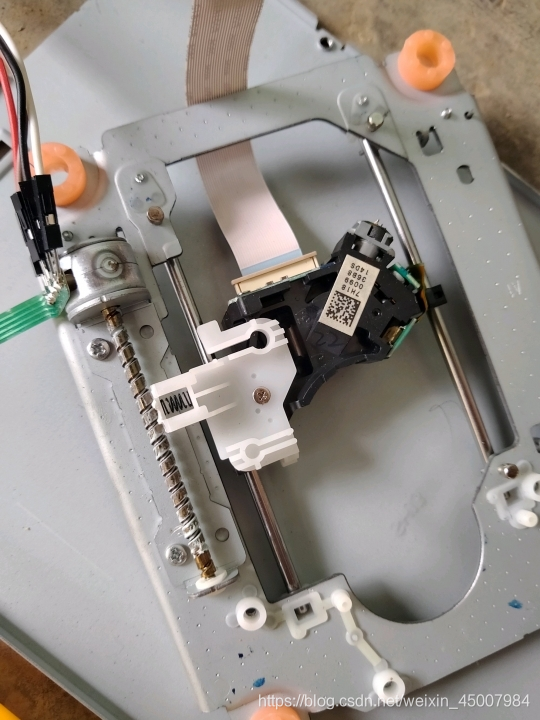

1.两台废旧光驱（步进电机及框架）
在这里插入图片描述
2.一个Arduino UNO开发板

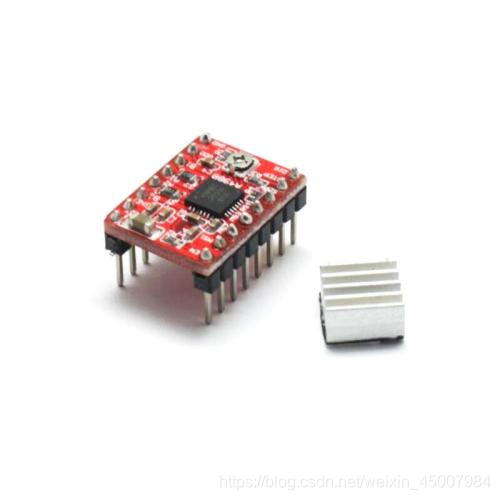

3.两个A4988步进电机驱动模块加v3驱动板 !

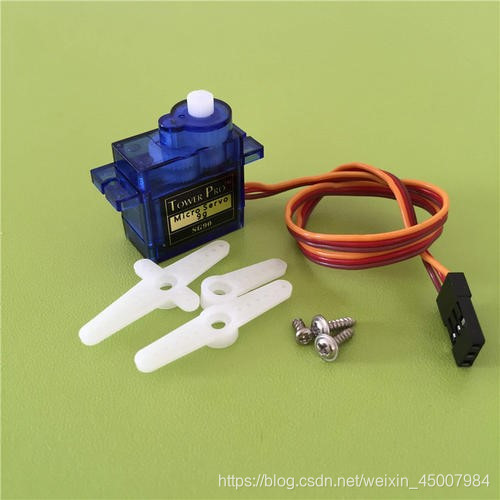

4. 9g舵机一个

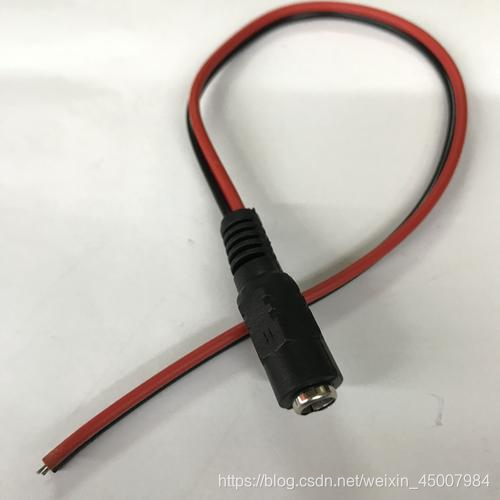

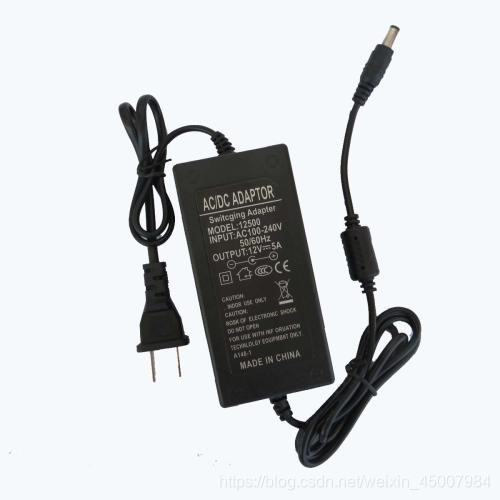

5. 12V电源

6.杜邦线若干，跳线帽若干
二、制作过程

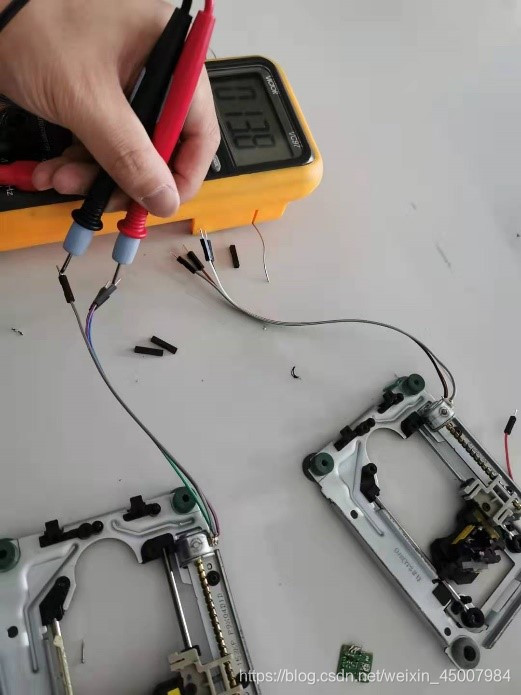

测试电机相位，正常一对导通电阻为13欧姆左右，一个步进电机有两个导通相位，固定的两两导通的为一组。
在这里插入图片描述
组装框架

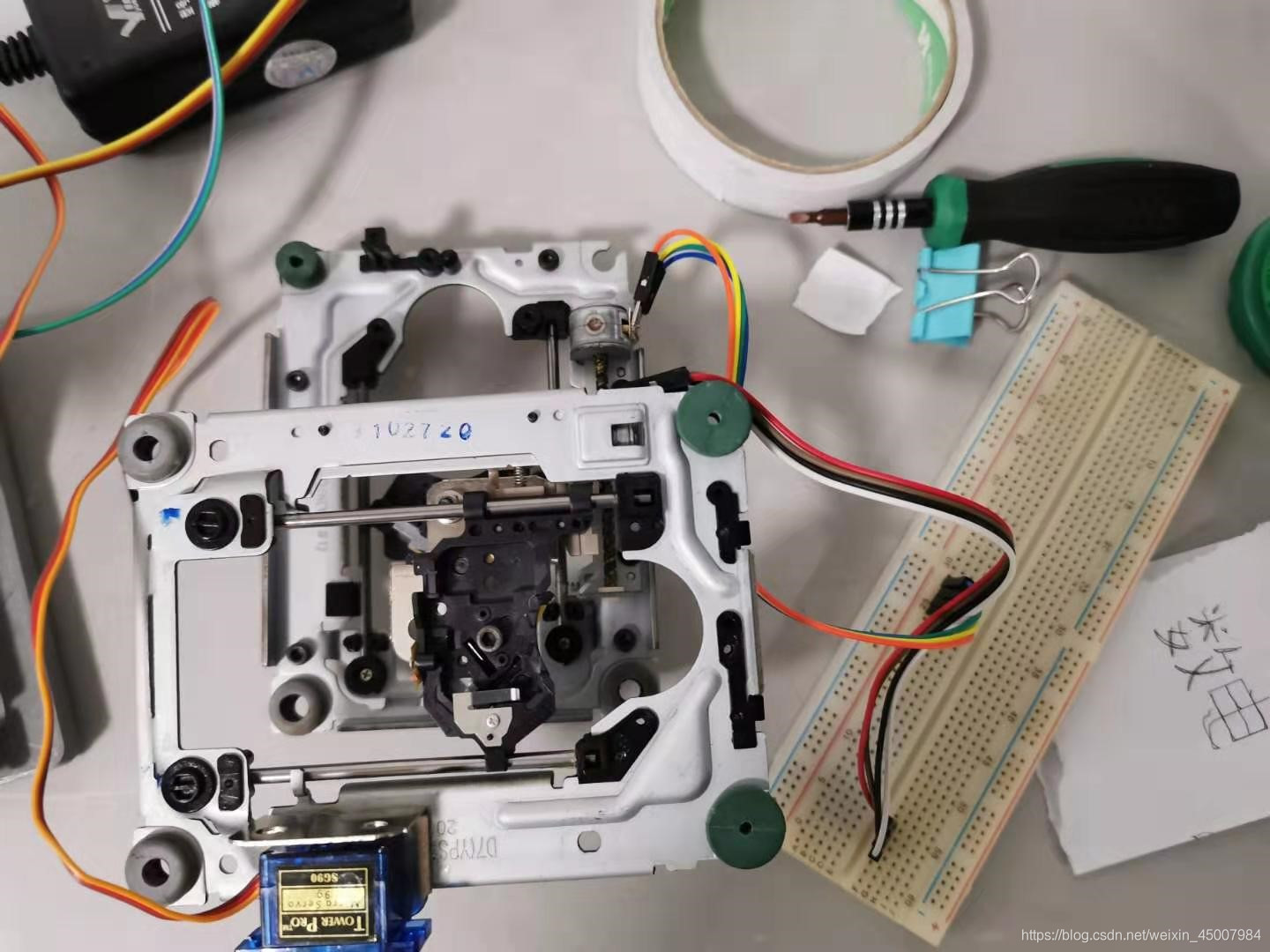

这是前期自己组装的

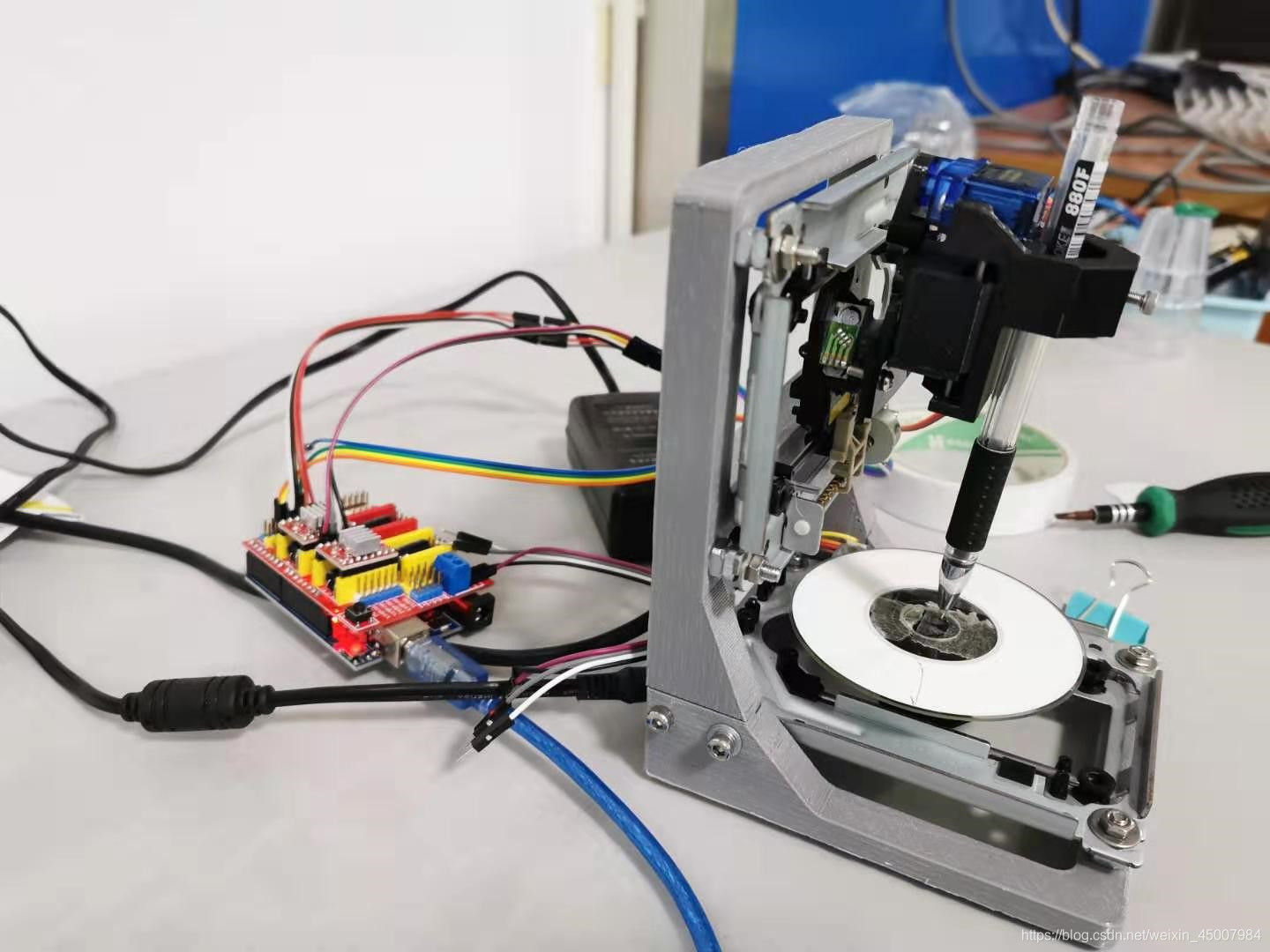

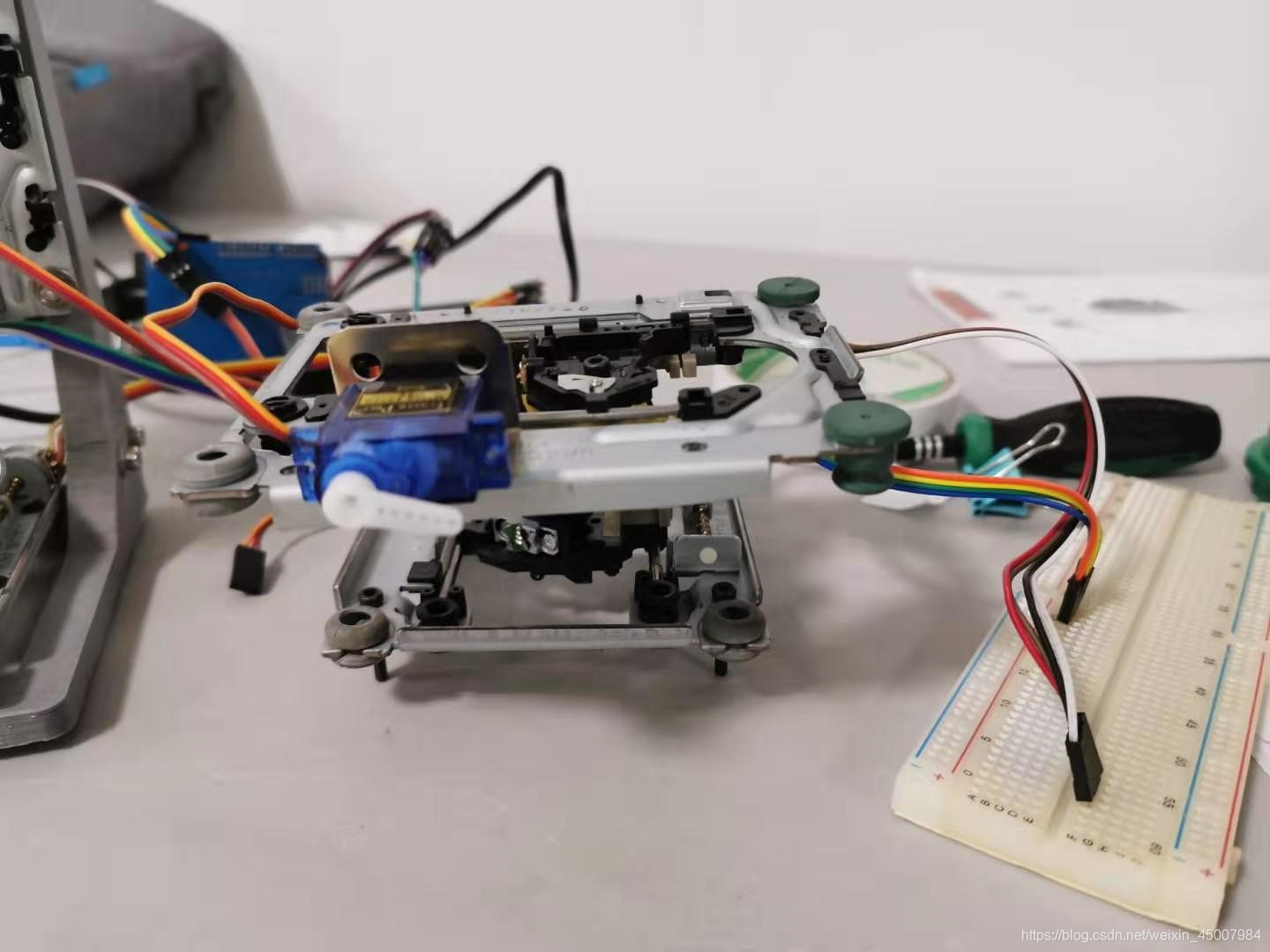

这是在闲鱼上买的3D打印版的框架（小光盘是嫌底座盘太小了，自己加的）

在这里插入图片描述

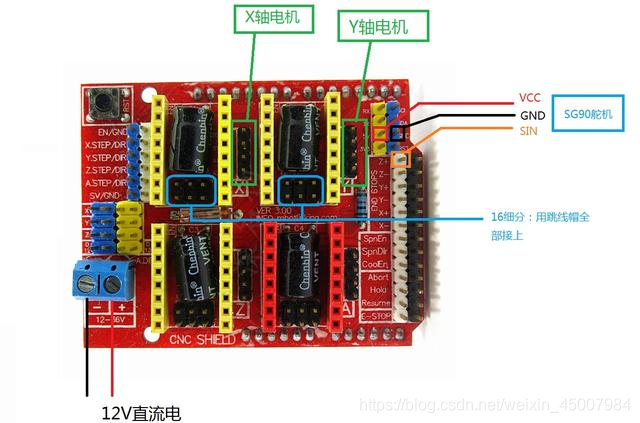

三、连线部分

电流至少要稳定在2A。

四、软件代码部分

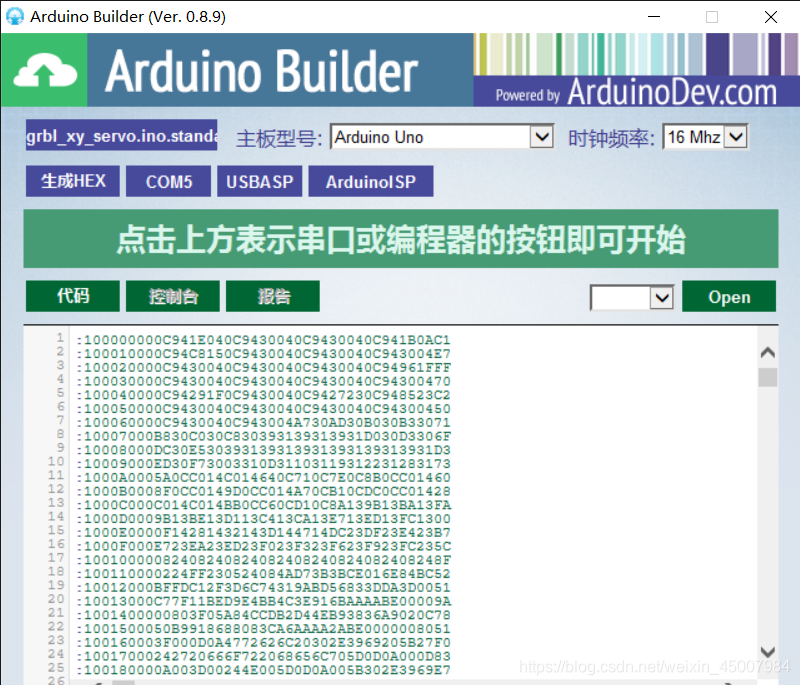

驱动部分
在这里插入图片描述

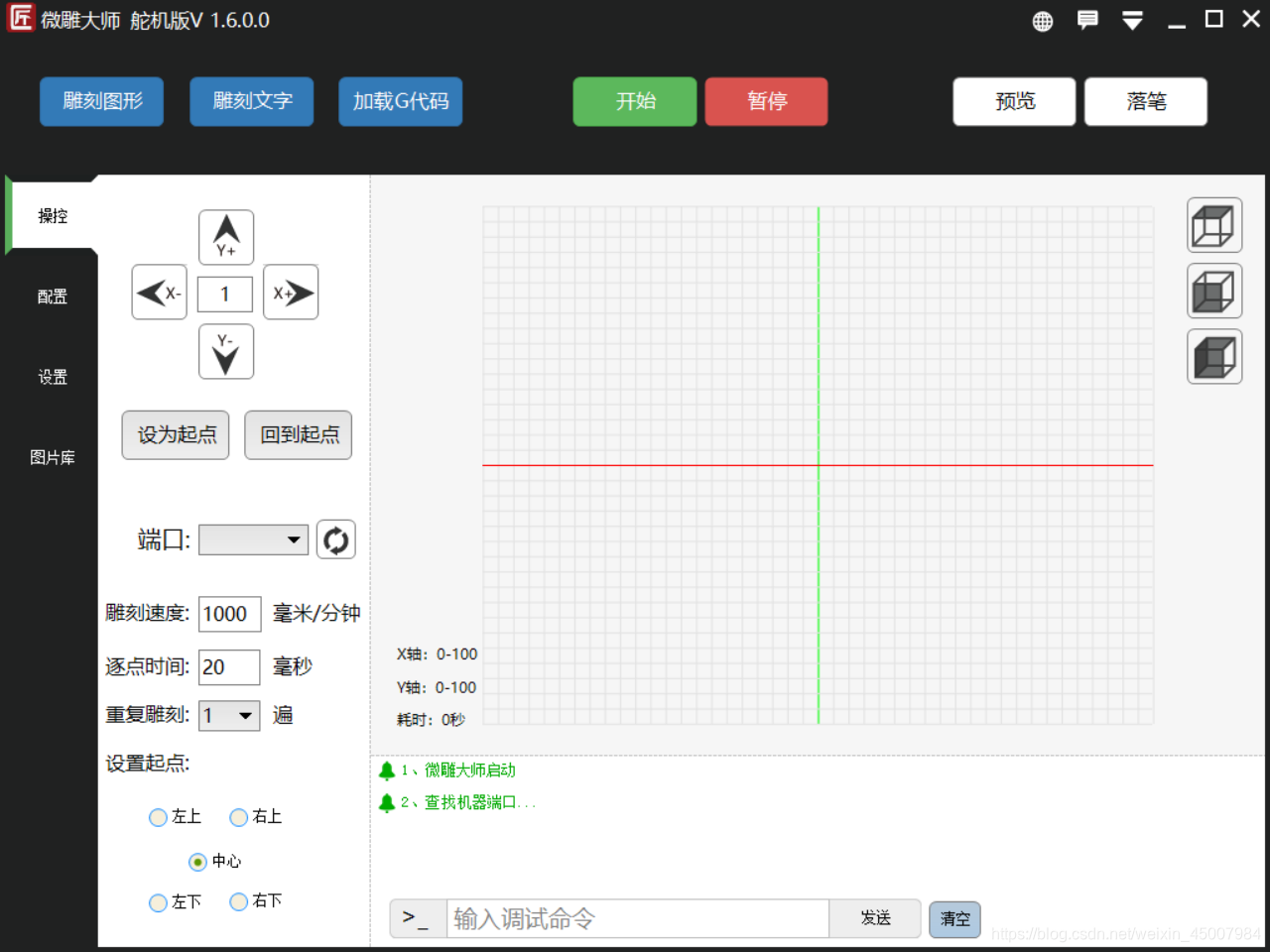

软件是用的微雕大师
软件部分（写字画图功能）

在这里插入图片描述
文章中的软件驱动可以下载
链接：https://pan.baidu.com/s/1cGIzTaE9kVlckg9o4AsdwA
提取码：abqt
复制这段内容后打开百度网盘手机App，操作更方便哦
