BK7238 上海博通 高度集成WIFI和低功耗蓝牙(BLE)5.2 COMBO芯片 MATTER认证 保活功耗低至200uA

BK7238是一款专为低功耗和小空间设计的单芯片解决方案,集成了Wi-Fi802.11n和蓝牙5.2,支持多种工作模式和高精度定位。其高效的能源管理和丰富的外设接口使其在智能家居、智能照明等领域有广泛应用潜力。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

BK7238主打Wi-Fi-RF低功耗,TDM10功耗能做到150ua,替代HI3861,MTK7286,XR806,XR871-跟君正T31软件已经调通。

BK7238是一款高度集成的单芯片Wi-Fi802.11n和低功耗蓝牙(BLE)5.2组合解决方案,专为低功耗和小空间应用设计的,BK7238集成了功能强大的32位MCU和全套外设和接口,是高级物联网(IoT)应用的理想选择,BK7238采用先进的设计技术和工艺技术,以极小的封装提供高集成度和最低功耗,适用于智能照明、智慧家居、室内定位和其他复杂的物联网应用。

Wi-Fi

• 符合 IEEE 802.11 b/g/n 1x1 标准

• 支持 20 MHz 频道

• 支持机顶盒

• 工作模式STA、AP、Direct

• 并发 AP + STA

• 光发射器输出功率功率高达 +19 dBm

• 接收器灵敏度 -99 dBm

低功耗蓝牙

• 蓝牙 5.2

• 低功耗蓝牙 (LE)、1 Mbps、2 Mbps 和远距离(125 kbps 和 500 kbps)

• 广告扩展

• 蓝牙测向:到达角 (AoA) 和出发角 (AoD)

• 支持多达16根天线的天线阵列,实现室内精准定位

• 集成蓝牙 LE/WLAN 共存 (PTA)

内核和内存

• 频率高达 160 MHz 的 32 位 MCU

• SiP 闪存选项:1 MB、2 MB 或无(取决于封装)

• 288 KB 内存

• 4 字节 eFuse

• 用于下载和调试的 UART/JTAG

时钟管理

• 外部振荡器:26 MHz 晶体振荡器 (X26M)

• 内部振荡器:26 ~ 160 MHz 数控振荡器 (DCO)

32 kHz 环形振荡器 (ROSC)

• 480 兆赫双锁相环

能源管理

• 2.7 至 3.6 V VBAT 电源

• 片上上电复位 (POR) 和掉电检测器 (BOD)

• 嵌入式 LDO 稳压器

• 低功耗:

- 主动模式 RX:30 毫安

- 正常待机模式:300 μA

- 低电压待机模式:75 μA

- 关断模式:0.5 μA

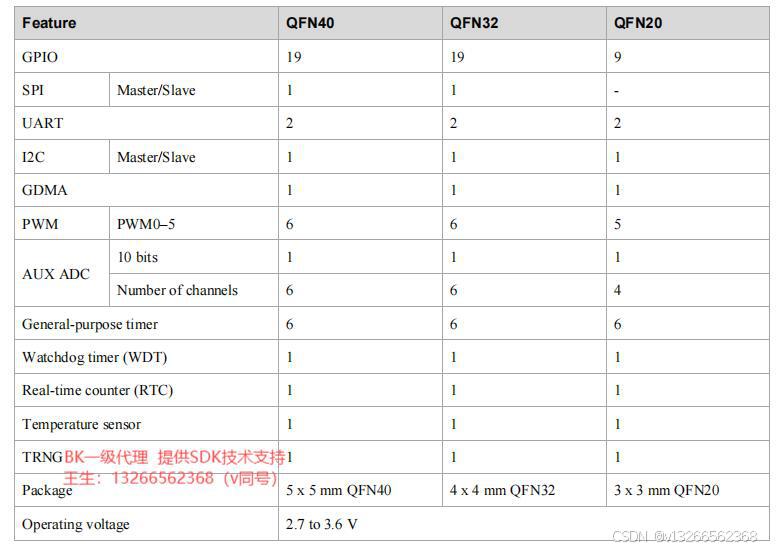

外设

• GPIO:QFN32 (BK7238 QN40)中有19个

QFN32 (BK7238 QN32)中有19个

QFN20 (BK7238 QN20)中有9个

• 1个SPI

• 2个UART:1个支持闪存下载

• 1个I2C

• 1个具有6个通道的通用DMA控制器(GDMA)

• 6个32位PWM

• 10位SARADC,最多6个通道

• 6个通用32位定时器/计数器

• 1个看门狗定时器

• 1个实时计数器(RTC)

• 1个温度传感器

• 1个真随机数生成器(TRNG)

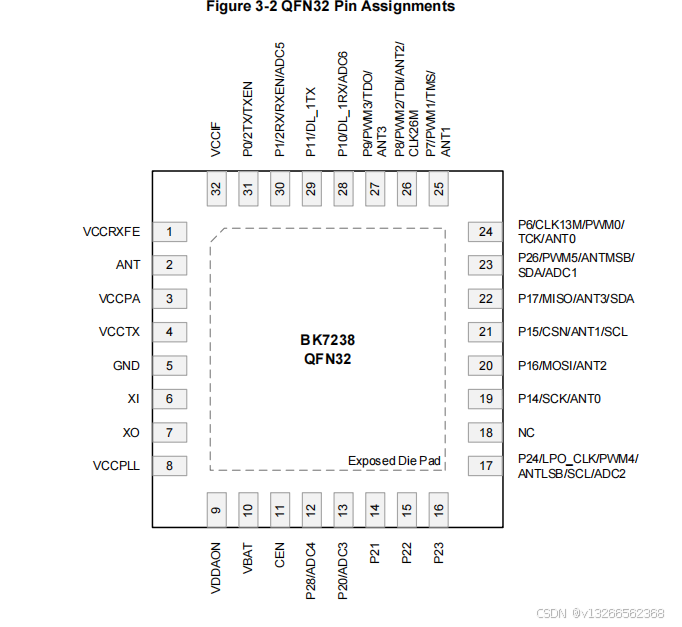

封装

• QFN40 封装,5 x 5 毫米

• QFN32 封装,4 x 4 毫米

• QFN20 封装,3 x 3 毫米

• 工作温度范围:-40 至 +105°C
