BK8090 单芯片2.4GHz RF片上系统(SoC)，上海博通非标2.4G新系列

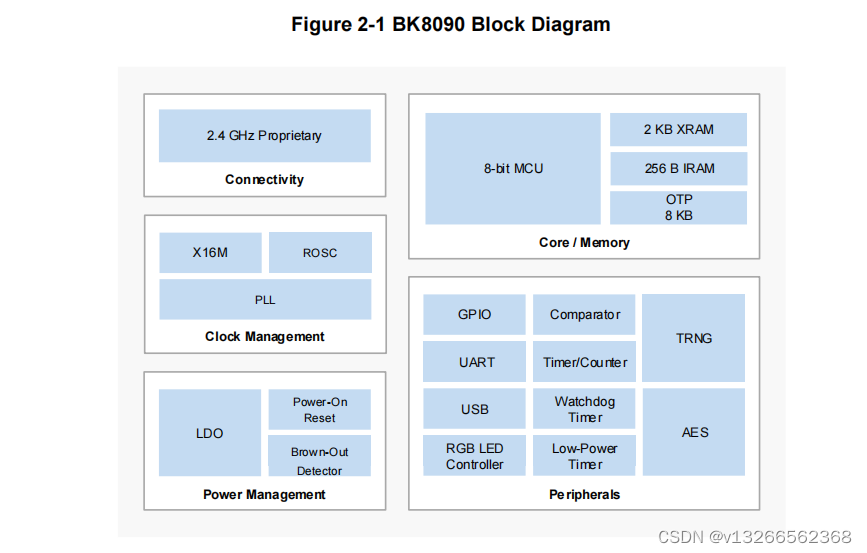

BK8090是一款单芯片2.4 GHz射频片上系统(SoC)，用于低功耗无线应用。BK8090结合了高性能2.4 GHz射频收发器和增强型8051兼容MCU的优点，容量为2 KBRAM和8kb的OTP内存和基本外设。采用先进的设计技术和超低功耗的工艺技术，BK8090提供高集成度和为目标应用(如USB加密狗、鼠标设备、键盘、遥控器、玩具和照明。

BK8090系列包括BK8091和BK8092。

8091作为接收端，8092作为发射端

1.特性
2.4 GHz专有
•全球2.4 GHz ISM频段运行
•250kbps, 1mbps和2mbps的空气数据速率
•TX功率高达+5 dBm
•RX灵敏度-95 dBm
磁芯和存储器
•8051兼容MCU
•2kb扩展RAM (XRAM)
•256b内部RAM (IRAM)
•8 KB OTP内存与读出保护程序
•I2C用于OTP编程
时钟管理
•外部振荡器:16 MHz晶体振荡器(X16M)
•内部振荡器:32 kHz环形振荡器(ROSC)
•48 MHz锁相环
电源管理
•1.8至3.6 V VDD3V电源
•4.75至5.25 V VUSB5V电源(仅BK8091)
•芯片上电复位(POR)和断电检测器(BOD)
•嵌入式LDO调节器
•低功耗:
—主动模式RX, 2mbps: 15ma
—有源模式TX 0 dBm, 2mbps: 14ma
—待机模式:待定
—低压待机模式:待定
—深度睡眠模式:待定

外围设备
•gpio: QFN20 (BK8091QN20) 11个，SOP16 (BK8092SO16) 9个
•1x UART
•1x全速USB 2.0/1.1
•1x RGB LED控制器
•1x比较器
•2个通用定时器/计数器
•1x看门狗定时器
•1x低功耗定时器
•1x真随机数生成器(TRNG)
•AES 128位硬件加速器
包装
•BK8091
- QFN20封装，3 × 3mm
•BK8092
- SOP16包
•工作温度范围:-20至+85°C
