PowerDesigner安装及使用

一、PowerDesigner安装

1、下载安装包及安装

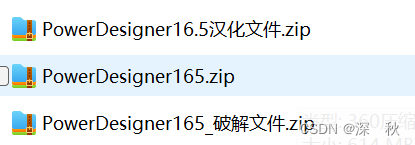

1.1 安装包

• 安装文件 .exe
• 破解文件
• 汉化文件

  下载PowerDesigner16.5、破解、汉化文件地址：：百度网盘 提取码：qwas

1.2 安装

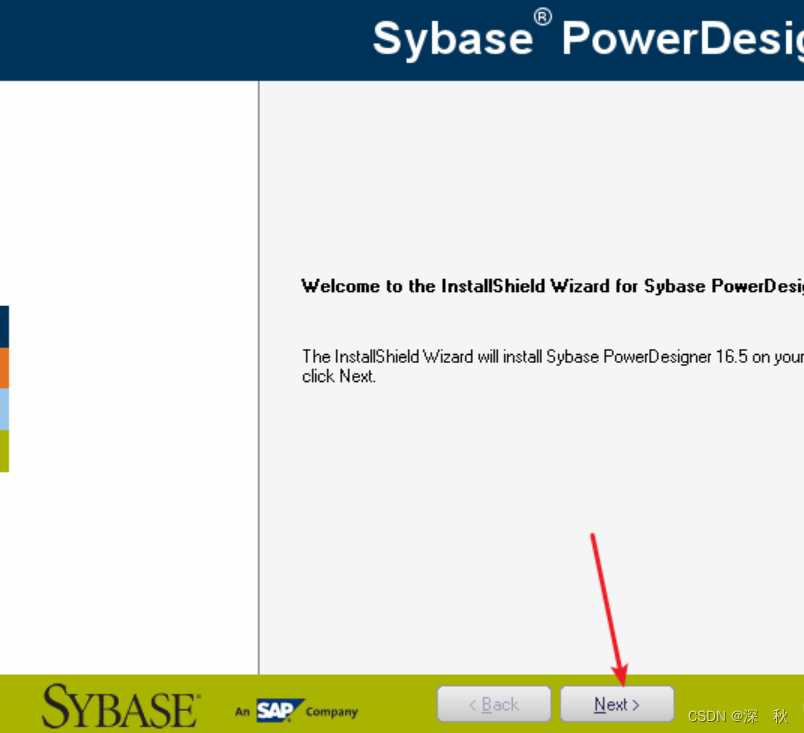

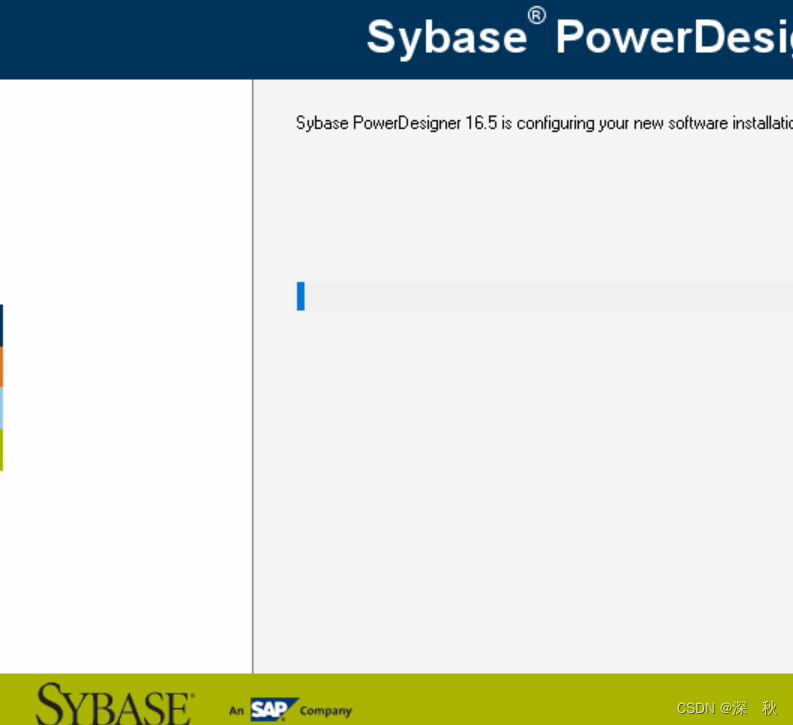

• 解压下载的PowerDesigner16.5.exe文件，双击.exe文件，来到安装界面，点击Next

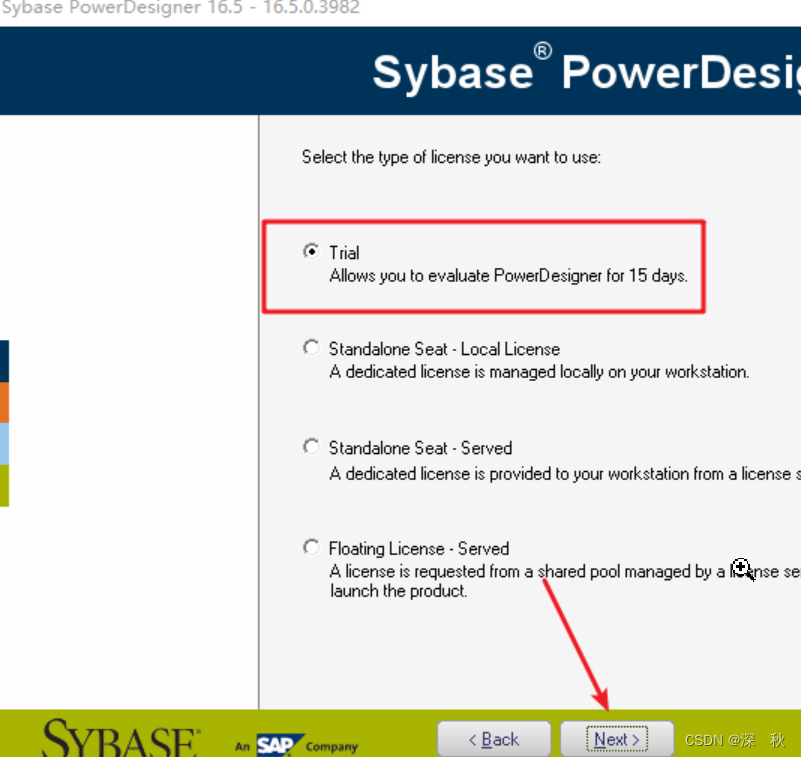

• 选择Trial，点击Next

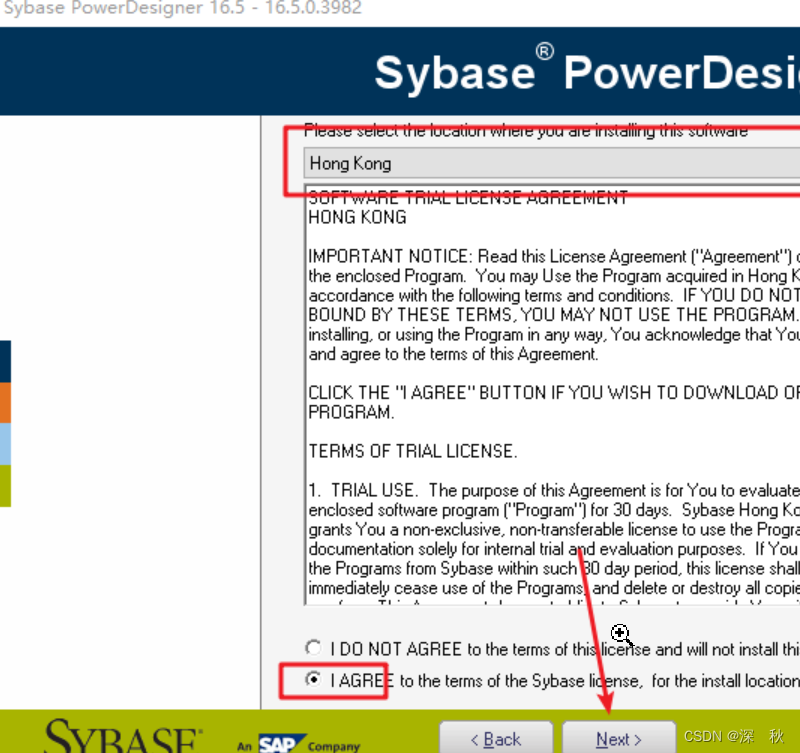

• 地区选择，选择我同意，点击Next

• 选择安装路径，默认是C盘

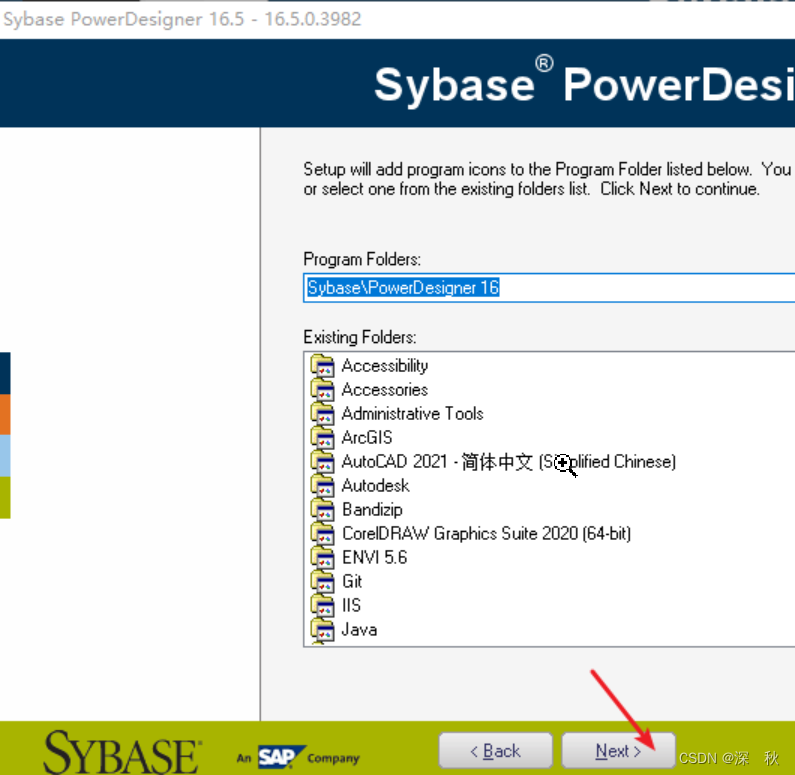

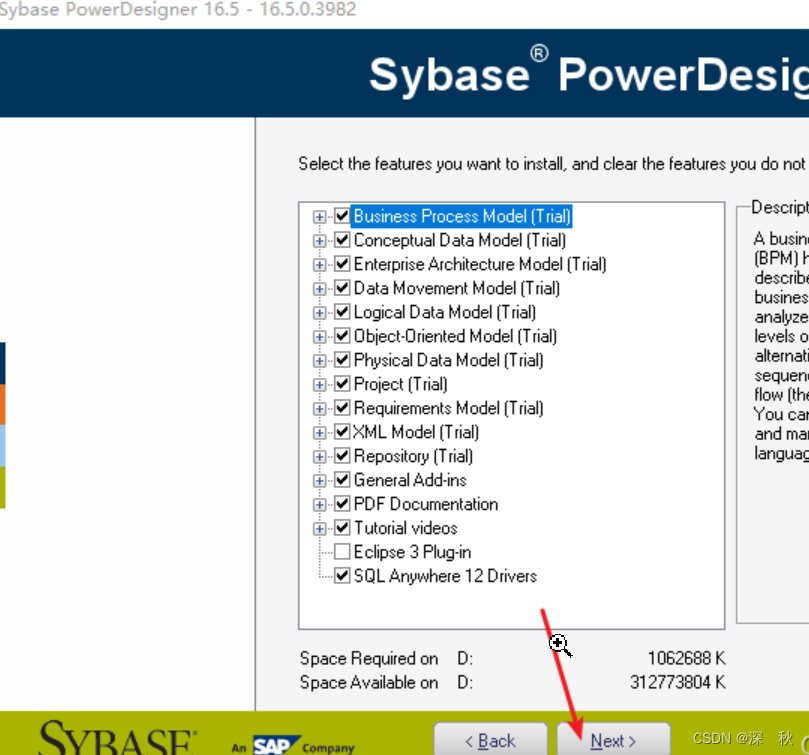

• 这一步直接点击Next

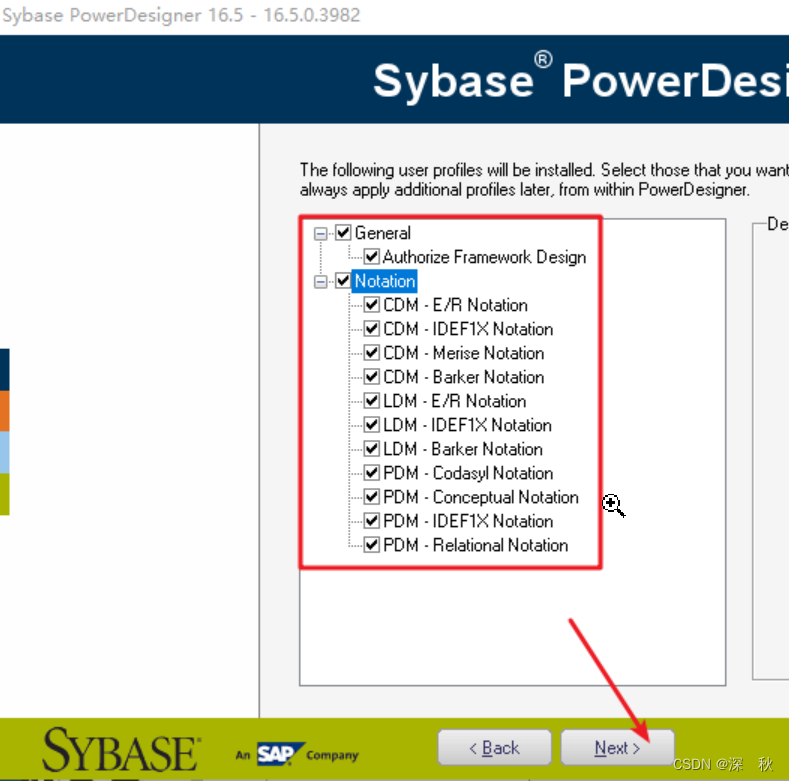

• 选择General和Notation

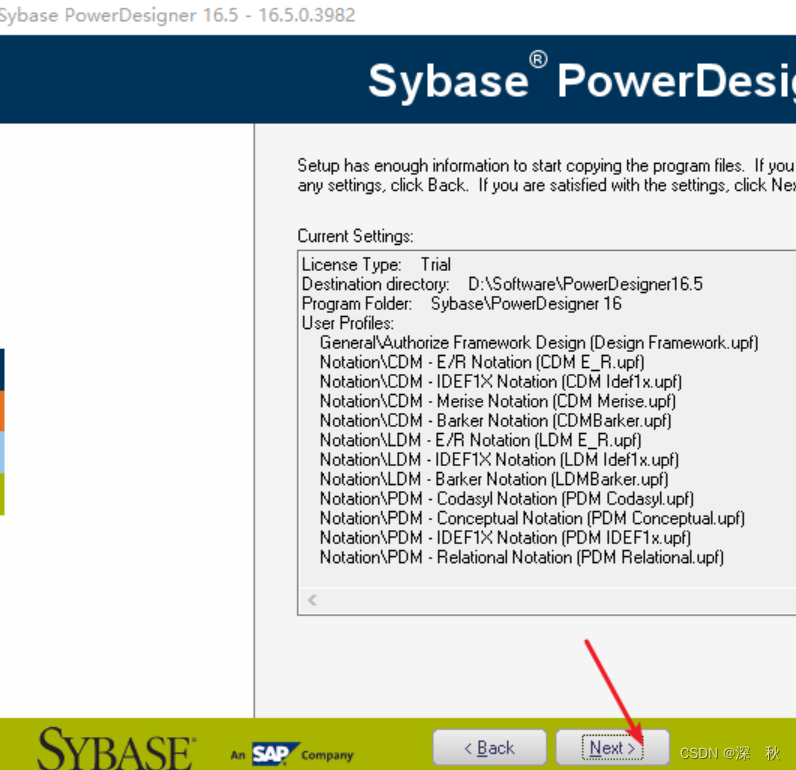

• 点击Next



• 安装完成，点击Finish。


2、破解

2.1 解压破解zip文件。

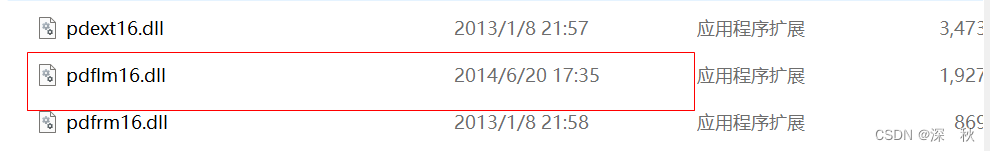

2.2 复制pdflm16.dll文件。
2.3 把文件覆盖到你的软件安装目录下。

3、汉化

3.1 解压汉化zip文件。
3.2 将汉化文件”文件夹下的所有文件全选复制。
3.3 粘贴并覆盖到你软件安装的目录中。

二、PowerDesigner使用

1、逆向工程

1.1 PowerDesigner连接数据库（oracle为例）

因为PowerDesigner是32位的，oraclce是64位的，所以导致通过jdbc连接不上数据库。解决办法，安装32位jdk。

• 这里我用的是免安装32位jdk。
  下载地址：百度网盘 提取码：qwas

• 下载解压后，添加环境变量。
  JAVA_HOME:


  path:

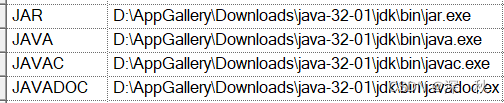

• 安装后将PowerDesigner的JAR,JAVA,JAVAC,JAVADOC的文件路径指定到安装的jdk的安装文件夹下，Tool ->General Options… ->Variables ：

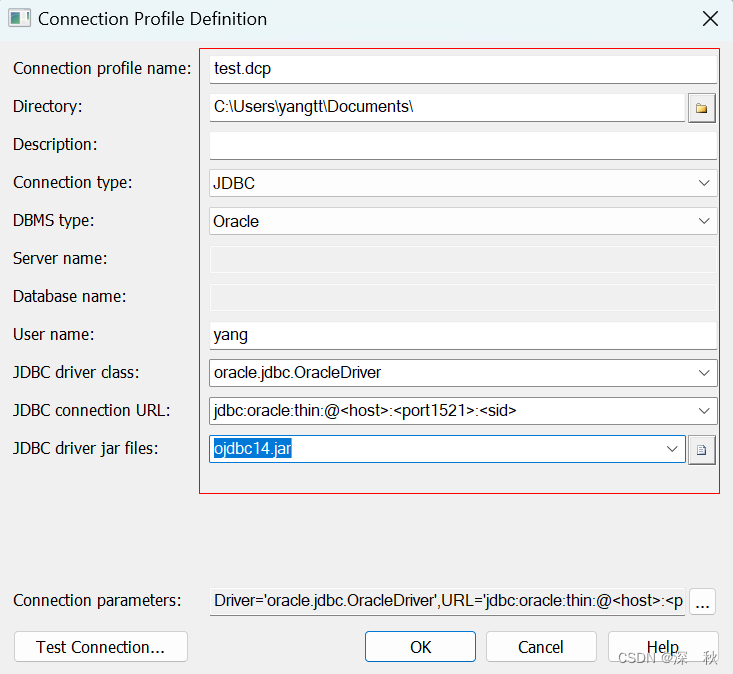

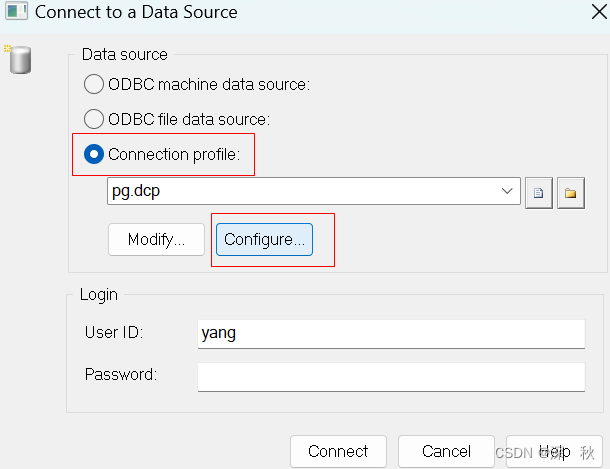

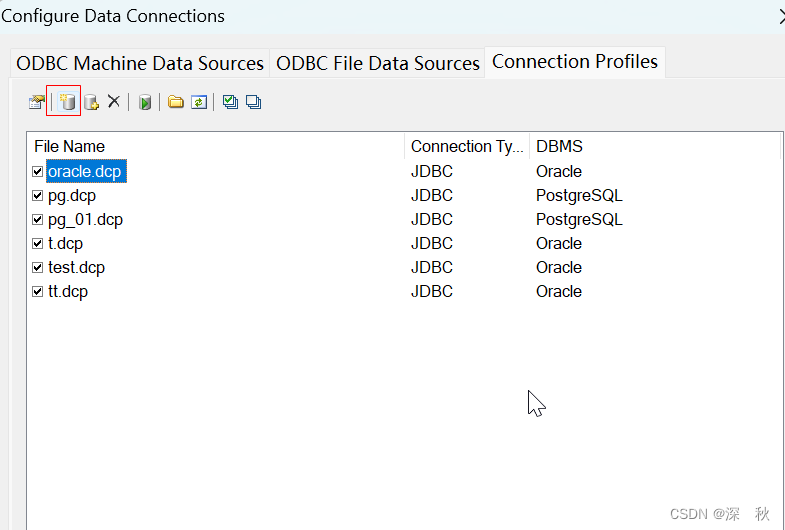

• 测试连接，选择Database -> Connect…

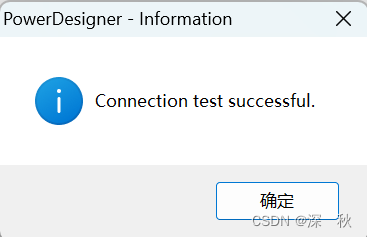

  最后确定保存连接就OK了。

1.2 使用逆向工程生成PDM

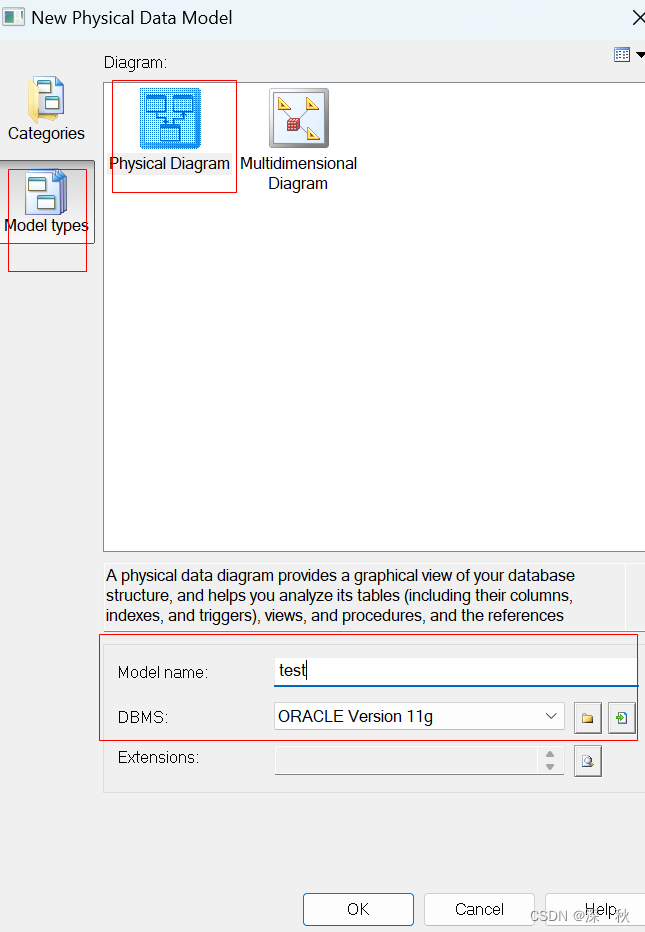

• 创建pdm模型，先创建一个工作空间，然后在创建模型。




• 选择Database -> Update Model from Database… ，选择要连接的数据库，从数据库获取模型信息。

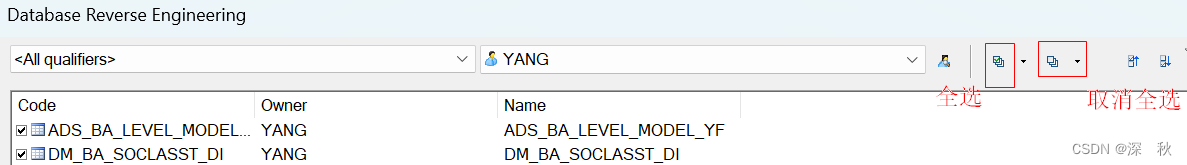

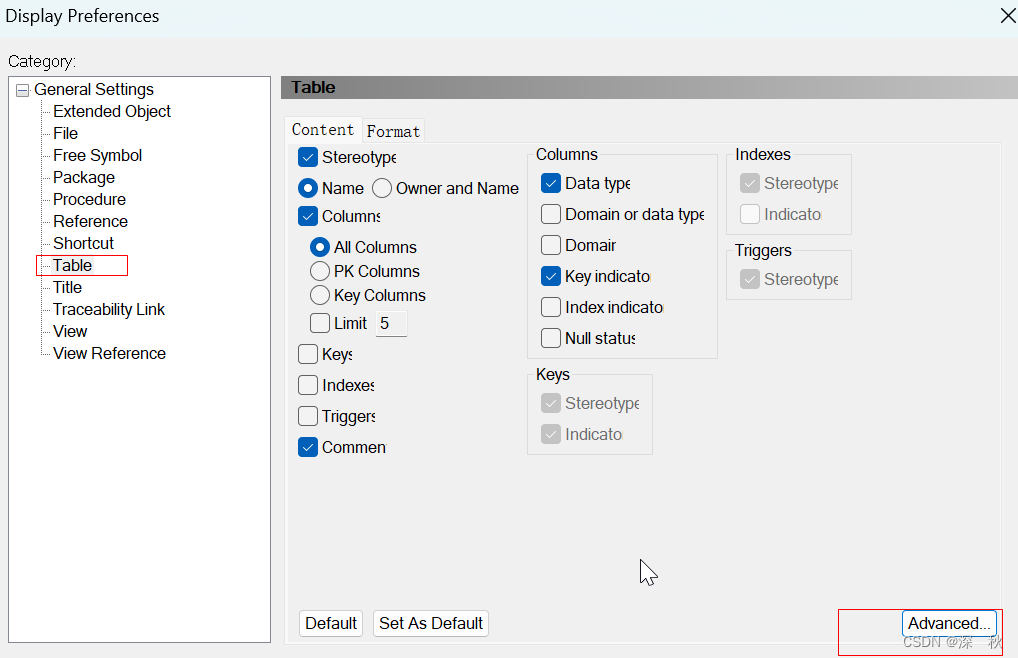

• 导入表，并设置显示内容。tools->display preferendes->table->advanced.->columns->…

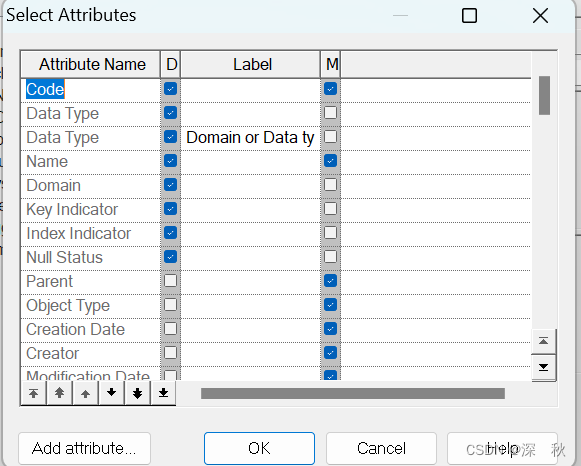

  选择需要展示的列

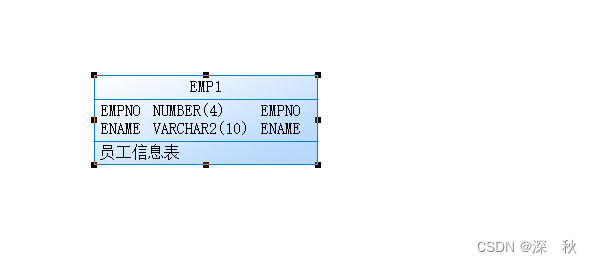

显示结果

name替换成表注释，tools->,附转换vbs脚本

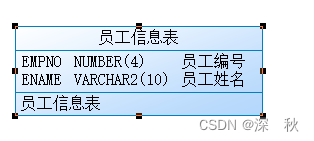

  结果展示


  ValidationMode   =   True
  InteractiveMode   =   im_Batch

  Dim   mdl   '   the   current   model

  '   get   the   current   active   model
  Set   mdl   =   ActiveModel
  If   (mdl   Is   Nothing)   Then
      MsgBox   "There   is   no   current   Model "
  ElseIf   Not   mdl.IsKindOf(PdPDM.cls_Model)   Then
      MsgBox   "The   current   model   is   not   an   Physical   Data   model. "
  Else
      ProcessFolder   mdl
  End   If

  Private   sub   ProcessFolder(folder)
  On Error Resume Next
      Dim   Tab   'running     table
      for   each   Tab   in   folder.tables
            if   not   tab.isShortcut   then
                  tab.name   =   tab.comment
                  Dim   col   '   running   column
                  for   each   col   in   tab.columns
                  if col.comment="" then
                  else
                        col.name=   col.comment
                  end if
                  next
            end   if
      next

      Dim   view   'running   view
      for   each   view   in   folder.Views
            if   not   view.isShortcut   then
                  view.name   =   view.comment
            end   if
      next

      '   go   into   the   sub-packages
      Dim   f   '   running   folder
      For   Each   f   In   folder.Packages
            if   not   f.IsShortcut   then
                  ProcessFolder   f
            end   if
      Next
  end   sub


表名显示设置，Tool->Model Options->Name Convention->右侧display中选择显示name还是code。

三、总结

本文章是在做表设计的时候用到PowerDesigner中遇到的问题和解决办法的记录，还在学习中，文章中存在不足之处，还请多多包涵。发出来是希望可以帮助遇到同样问题的同学可以参考解决。
