创建磁盘镜像

创建一个80GB的qcow2文件系统镜像

sudo qemu-img create -f qcow2 /mnt/kvm-2/images/vm-2021-performance-01.qcow2 80G

这行命令是用于创建一个新的虚拟机硬盘文件的QEMU命令。下面是详细的解释：

qemu-img：这是QEMU虚拟化软件的一个工具，用来管理和操作硬盘镜像文件；
create：这个参数告诉qemu-img工具我们要执行的操作是创建一个新的硬盘镜像文件；
-f qcow2：这里的-f是指定文件格式的参数，qcow2(QEMU Copy On Write version 2)是支持快照和增量备份的硬盘文件格式；
/mnt/kvm-2/images/vm-2021-performance-01.qcow2：这是新创建的虚拟硬盘文件的存储路径和文件名。这里的路径通常指向一个专门存储虚拟机硬盘文件的目录；
80G：这是新创建的硬盘文件的大小，这里指定为80 GB。

这行命令的作用是使用root权限通过QEMU的qemu-img工具创建一个新的80 GB大小的qcow2格式的虚拟硬盘文件，放在/mnt/kvm-2/images/目录下，文件名为vm-2021-performance-01.qcow2。

硬盘文件通常用于虚拟机的存储需求。另外，虚拟磁盘文件的名称尽量与下面的统一域名称相同。

编写描述文件

描述文件的模版如下：

<domain type='kvm'>
  <name>vm-2021-performance-01</name>
  <memory unit='GiB'>16</memory>
  <currentMemory unit='GiB'>16</currentMemory>
  <vcpu placement='static'>16</vcpu>
  <iothreads>1</iothreads>
  <os>
    <type arch='aarch64' machine='virt-4.0'>hvm</type>
    <loader readonly='yes' type='pflash'>/usr/share/edk2/aarch64/QEMU_EFI-pflash.raw</loader>
    <nvram>/var/lib/libvirt/qemu/nvram/vm-2021-performance-01.fd</nvram>
  </os>
  <features>
    <acpi/>
    <gic version='3'/>
  </features>
  <cpu mode='host-passthrough' check='none'>
    <topology sockets='4' cores='4' threads='1'/>
  </cpu>
  <clock offset='utc'/>
  <on_poweroff>destroy</on_poweroff>
  <on_reboot>restart</on_reboot>
  <on_crash>restart</on_crash>
  <devices>
    <emulator>/usr/libexec/qemu-kvm</emulator>
    <disk type='file' device='disk'>
      <driver name='qemu' type='qcow2' iothread='1'/>
      <source file='/mnt/kvm-2/images/vm-2021-performance-01.qcow2'/>
      <target dev='vda' bus='virtio'/>
      <boot order='1'/>
      <address type='pci' domain='0x0000' bus='0x05' slot='0x00' function='0x0'/>
    </disk>
    <disk type='file' device='cdrom'>
      <driver name='qemu' type='raw'/>
      <source file='/mnt/openEuler-20.03-LTS-aarch64-dvd.iso'/>
      <target dev='sdb' bus='scsi'/>
      <readonly/>
      <boot order='2'/>
      <address type='drive' controller='0' bus='0' target='0' unit='1'/>
    </disk>
    <controller type='scsi' index='0' model='virtio-scsi'>
      <address type='pci' domain='0x0000' bus='0x03' slot='0x00' function='0x0'/>
    </controller>
    <controller type='usb' index='0' model='ehci'>
      <address type='pci' domain='0x0000' bus='0x04' slot='0x01' function='0x0'/>
    </controller>
    <controller type='pci' index='0' model='pcie-root'/>
    <controller type='pci' index='1' model='pcie-root-port'>
      <model name='pcie-root-port'/>
      <target chassis='1' port='0x8'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x0' multifunction='on'/>
    </controller>
    <controller type='pci' index='2' model='pcie-root-port'>
      <model name='pcie-root-port'/>
      <target chassis='2' port='0x9'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x1'/>
    </controller>
    <controller type='pci' index='3' model='pcie-root-port'>
      <model name='pcie-root-port'/>
      <target chassis='3' port='0xa'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x2'/>
    </controller>
    <controller type='pci' index='4' model='pcie-to-pci-bridge'>
      <model name='pcie-pci-bridge'/>
      <address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
    </controller>
    <controller type='pci' index='5' model='pcie-root-port'>
      <model name='pcie-root-port'/>
      <target chassis='5' port='0xb'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x3'/>
</controller>
    <controller type='pci' index='6' model='pcie-root-port'>
      <model name='pcie-root-port'/>
      <target chassis='6' port='0xc'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x4'/>
    </controller>
    <controller type='pci' index='7' model='pcie-root-port'>
      <model name='pcie-root-port'/>
      <target chassis='7' port='0xd'/>
      <address type='pci' domain='0x0000' bus='0x00' slot='0x01' function='0x5'/>
    </controller>
    <interface type='network'>
      <source network='default'/>
      <model type='virtio'/>
      <address type='pci' domain='0x0000' bus='0x02' slot='0x00' function='0x0'/>
    </interface>
    <serial type='pty'>
      <target type='system-serial' port='0'>
        <model name='pl011'/>
      </target>
    </serial>
    <console type='pty'>
      <target type='serial' port='0'/>
    </console>
    <input type='tablet' bus='usb'>
      <address type='usb' bus='0' port='1'/>
    </input>
    <input type='keyboard' bus='usb'>
      <address type='usb' bus='0' port='2'/>
    </input>
    <video>
      <model type='virtio' heads='1' primary='yes'/>
      <address type='pci' domain='0x0000' bus='0x06' slot='0x00' function='0x0'/>
</video>
    <graphics type='vnc' listen='0.0.0.0' autoport='no' port='27403' passwd='g27f403s'/>
</devices>
  <seclabel type='dynamic' model='dac' relabel='yes'/>
</domain>

注意需要修改的地方主要有以下几个:

统一域名称

<name>vm-2021-performance-01</name>

统一命名规范，设置一个与其它虚拟机都不同的域名称

虚拟机内存

<memory unit='GiB'>16</memory>
<currentMemory unit='GiB'>16</currentMemory>

在KVM（Kernel-based Virtual Machine）配置文件中，<memory>和<currentMemory>两个元素都是用来配置虚拟机的内存大小，但它们有一些区别：

memory：这个元素指定了虚拟机能够使用的最大内存总量。这是虚拟机在创建时分配的最大内存容量，也是虚拟机在运行时可以达到的内存上限。即使当前不使用这么多内存，虚拟机也有能力在需要时扩展到这个值；
currentMemory：这个元素指定了虚拟机当前分配的内存量。这通常在虚拟机启动时起作用，表示虚拟机实际启动时所使用的内存大小。currentMemory的值可以在虚拟机运行期间动态调整，以便在不重启虚拟机的情况下增加或减少内存使用。

举个例子：假设memory设置为16 GiB，而currentMemory设置为8 GiB。这意味着虚拟机启动时会使用8 GiB的内存，但如果需要，它可以在运行时扩展到最多16 GiB的内存。如果两者为16 GiB，这意味着虚拟机将始终有16 GiB的内存可用，而无需在运行时进行调整。

简而言之，memory定义了虚拟机的内存上限，而currentMemory定义了虚拟机当前启动时使用的内存量。这两者的设置可以相同，也可以不同，取决于对虚拟机性能和资源使用的需求。

CPU核心数

  <vcpu placement='static'>16</vcpu>
...
    <topology sockets='4' cores='4' threads='1'/>

在KVM虚拟机的配置文件中，<vcpu>、<topology>以及其子元素<sockets>、<cores>、<threads>用于定义虚拟机的CPU架构。以下是这些元素的详细解释以及它们之间的关系：

vcpu: 这个元素定义了虚拟机可用的虚拟CPU的总数。`<vcpu placement='static'>16</vcpu>`表示虚拟机配置了16个虚拟CPU；
topology: 这个元素及其子元素用于定义虚拟CPU的物理布局，即虚拟CPU如何映射到物理核心和逻辑处理线程。这有助于优化虚拟机的性能，使其更贴近物理硬件的运作方式；
sockets: 虚拟CPU插槽的数量，这个数字代表虚拟机看到的物理CPU数量。`sockets='4'`表示虚拟机配置了4个CPU插槽；
cores：每个插槽中的核心数。`cores='4'`意味着每个CPU插槽被配置为有4个核心；
threads：每个核心的线程数。`threads='1'`表示每个核心配置为单线程。

这些参数的关系是：总的虚拟CPU数（`<vcpu>`的值）应该等于插槽数（`sockets`）乘以每个插槽的核心数（`cores`）乘以每个核心的线程数（`threads`）。在您的例子中，`4 sockets x 4 cores x 1 thread = 16 vCPUs`。这正好符合`<vcpu>`元素设置的16个虚拟CPU。

NVRAM路径

<nvram>/var/lib/libvirt/qemu/nvram/vm-2021-performance-01.fd</nvram>

在KVM虚拟机配置文件中的<nvram>标签用来指定虚拟机的非易失性随机存取存储器（NVRAM）文件的位置。NVRAM 在虚拟化环境中通常用于存储EFI（可扩展固件接口）固件配置和状态，这是用于启动虚拟机的固件类型之一。

<nvram> 标签：

用途: `<nvram>` 标签定义了虚拟机使用的NVRAM文件的路径；
路径: `/var/lib/libvirt/qemu/nvram/vm-2021-performance-01.fd` 是NVRAM文件的具体位置。这个文件通常包含EFI启动信息，例如启动顺序、设备配置等。

NVRAM的作用：

EFI固件：如果虚拟机使用EFI而不是传统的BIOS来启动，NVRAM文件就尤为重要。它保存了EFI固件的设置，这些设置在虚拟机重启后仍然保持不变；
启动信息存储：NVRAM存储关键的启动信息，如操作系统加载器的路径、启动菜单选项等，它们对于虚拟机的启动过程至关重要。

确保<nvram>标签中指定的路径存在且可访问是很重要的，因为如果NVRAM文件丢失或损坏，可能会导致虚拟机无法正常启动或EFI配置丢失。通常，在创建支持EFI启动的虚拟机时，相关的NVRAM文件会被自动创建。如果迁移虚拟机或备份其配置，NVRAM文件也需要被相应地处理。

虚拟磁盘地址

<source file='/mnt/kvm-2/images/vm-2021-performance-01.qcow2'/>

在KVM虚拟机的配置文件中，<source>标签用于指定虚拟机使用的硬盘镜像文件。这个标签通常位于<disk>元素的内部，用以定义虚拟硬盘的来源。

<source>标签：

用途：`<source>`标签定义了虚拟机硬盘的源文件路径；
属性：`file`属性指定了硬盘镜像文件的具体位置，这里的路径是`/mnt/kvm-2/images/vm-2021-performance-01.qcow2`。

硬盘镜像文件的作用：

存储虚拟机数据：该文件作为虚拟机的主要存储介质，包含操作系统、应用程序和用户数据；
文件格式：后缀`.qcow2`表明这是一个使用QEMU Copy On Write version 2格式的镜像文件，这种格式支持快照和动态扩展等高级功能。

`<source file='/mnt/kvm-2/images/vm-2021-performance-01.qcow2'/>` 这个配置指明了虚拟机将从指定的.qcow2格式的硬盘镜像启动，该文件位于`/mnt/kvm-2/images`目录下，是虚拟机的主存储设备。这是虚拟机配置中非常关键的一部分，因为所有的操作系统和应用数据都存储在这里。

VNC地址配置

    <graphics type='vnc' listen='0.0.0.0' port='27403'
passwd='g27f403s'/>

在KVM虚拟机配置文件中的 `<graphics>` 标签用于定义虚拟机的图形输出设置，特别是如何通过网络访问虚拟机的图形界面。这个例子中使用了VNC（Virtual Network Computing）协议来远程访问虚拟机的桌面。下面是该标签各属性的详细解释：

<graphics>标签：

`type='vnc'`：

类型：这指定了使用VNC协议进行远程桌面连接；
功能：VNC允许用户通过网络看到和操作虚拟机的图形界面，就如同坐在本地机器前一样。

`listen='0.0.0.0'`：

监听地址：设置VNC服务器监听的网络地址。这里的`0.0.0.0`表示接受来自任何IP地址的连接请求，使得任何网络中的机器都能尝试连接到此虚拟机。

`port='27403'`：

端口号：这是VNC服务器在主机上监听的端口号。通过该端口号，用户可以从远程位置连接到虚拟机的VNC服务器；
配置：确保该端口在网络防火墙上是开放的，并且没有被其他服务占用。

配置使得用户可以通过VNC客户端软件从任意位置远程访问虚拟机的图形界面，非常适合需要远程管理的场景。但同时，它也要求管理员必须注意安全配置，防止未授权访问。注意这里的密码是VNC的连接密码，不是虚拟机操作系统的登录密码。

安装操作系统

定义并开启虚拟机

sudo virsh define vm-2021-performance-01.xml
sudo virsh start vm-2021-performance-01

这两行命令是使用 `virsh` 工具来管理和控制 KVM 虚拟机。下面是每条命令的具体功能解释：

`sudo virsh define vm-2021-performance-01.xml`：

作用：这个命令定义一台新的虚拟机。它从指定的XML文件(`vm-2021-performance-01.xml`)读取虚拟机的配置信息；
功能：通过这个命令，virsh工具将XML文件中描述的虚拟机配置加载到KVM的虚拟机列表。这并不会启动虚拟机，只是将其配置定义在系统中，以便随时可以启动。

`sudo virsh start vm-2021-performance-01`：

作用：这个命令启动一个已定义的虚拟机。这里的虚拟机名称是`vm-2021-performance-01`，即上一条命令中定义的虚拟机。
功能：执行此命令后，KVM将根据之前定义的配置启动虚拟机。这包括分配资源、加载操作系统等。

在设置好虚拟机的XML配置文件后，首先使用`define`命令将这些配置注册到虚拟化平台上。注册后，可以通过start命令来启动虚拟机。如果需要停止虚拟机、查看状态或进行其他管理操作，也可以使用virsh的其他命令来实现。

现在虚拟机还没有安装系统，我们需要通过设置的VNC相关参数远程给虚拟机装系统。

查看VNC端口

sudo virsh vncdisplay vm-2021-performance-01
:21503

这里显示的是display id，不是VNC端口，VNC端口还是我们在XML中定义的那个（+5900）

临时放行端口

sudo firewall-cmd --add-port=27403/tcp
sudo firewall-cmd --add-port=27403/udp

OpenEuler和其他使用firewalld服务的Linux发行版的防火墙管理工具，来配置防火墙以允许特定端口的网络流量。这里具体用于添加TCP和UDP协议的27403端口。

临时与永久规则：默认情况下，使用firewall-cmd添加的规则仅为临时规则，仅在下次重启前有效。如果希望规则永久生效，需要添加--permanent选项，然后重新加载防火墙规则；
检查和应用：在添加端口规则后，可以使用sudo firewall-cmd --list-all命令来检查当前防火墙的配置，确保您的规则已被正确添加。

VNC viewer连接

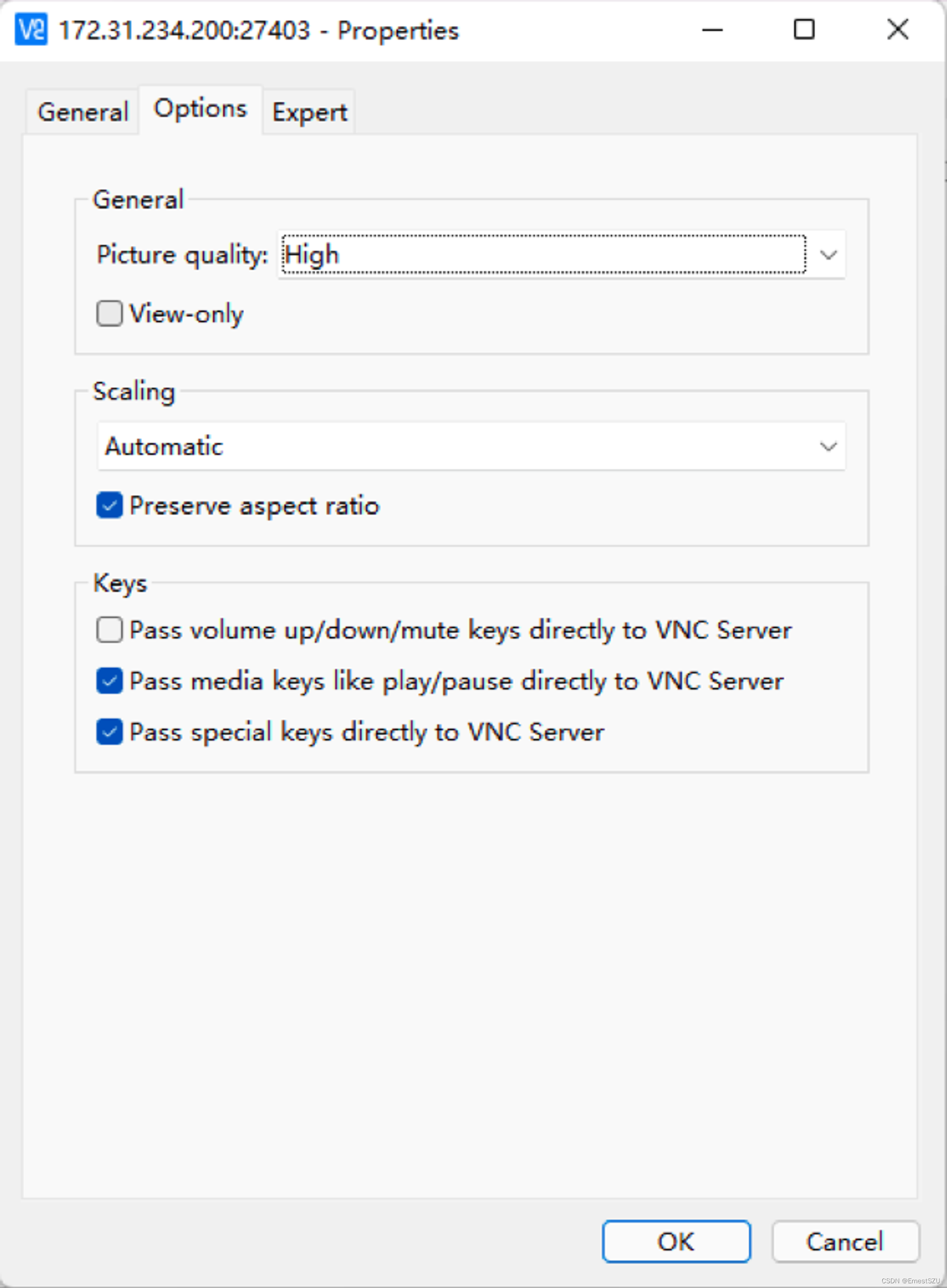

注意画质必须设置为high quality，否则会报错。连接后在VNC Viewer中安装操作系统。安装步骤与在主机上安装操作系统是基本相同的，此处不展开讲述。

完成最后配置

查看虚拟机IP

sudo virsh domifaddr vm-2021-performance-01
名称 MAC 地址 Protocol Address
-------------------------------------------------------------------------------
 vnet25     52:54:00:ac:2a:50    ipv4         192.168.122.153/24

ssh端口转发

sudo iptables -I FORWARD -d 0.0.0.0/0 -j ACCEPT
sudo firewall-cmd --add-forward-port=port=21503:proto=tcp:toaddr=192.168.122.153:toport=22

`sudo iptables -I FORWARD -d 0.0.0.0/0 -j ACCEPT`：

iptables：Linux上用于配置网络层防火墙规则的工具；
-I FORWARD：表示在FORWARD链中插入一条规则；
-d 0.0.0.0/0：指定目的地地址为任意地址；
-j ACCEPT：指示匹配到此规则的数据包应被接受。

此命令配置iptables允许所有经过此主机的转发流量，基本上是将主机设置为一个透明网关。

`sudo firewall-cmd --add-forward-port=port=21503:proto=tcp:toaddr=192.168.122.153:toport=22`:

firewall-cmd：是 firewalld 的管理工具，firewalld 是用于管理网络访问控制的守护程序：
--add-forward-port：添加一个端口转发规则；
port=21503：指定外部接入端口；
proto=tcp：定义使用 TCP 协议；
toaddr=192.168.122.153：定义内部目标地址；
toport=22：定义内部目标端口，即 SSH 服务的标准端口。

这条命令设置端口转发，将所有到达21503端口的TCP流量转发到内网IP地址192.168.122.153上的22端口（通常是SSH端口）。这可以用于在不更改网络设置或防火墙的更内部配置的情况下，从外部直接访问一个内部网络中的SSH服务。
对于firewall-cmd的命令，如果想要使规则永久生效，需要添加`--permanent`参数。
始终确保网络设置的更改不会意外暴露敏感服务到不安全的环境中，尤其是在配置如SSH端口转发等重要服务时。

这些配置可以帮助进行高级网络设置，如设置 DMZ（隔离区），或在有限的公网IP地址下暴露内部服务等。因此最终的外部ssh端口为21503，root密码设置为g27f4@3s。
