通过Proteus仿真运行stm32程序

一、创建工程

1.点击创建新工程，输入工程名和安装路径：

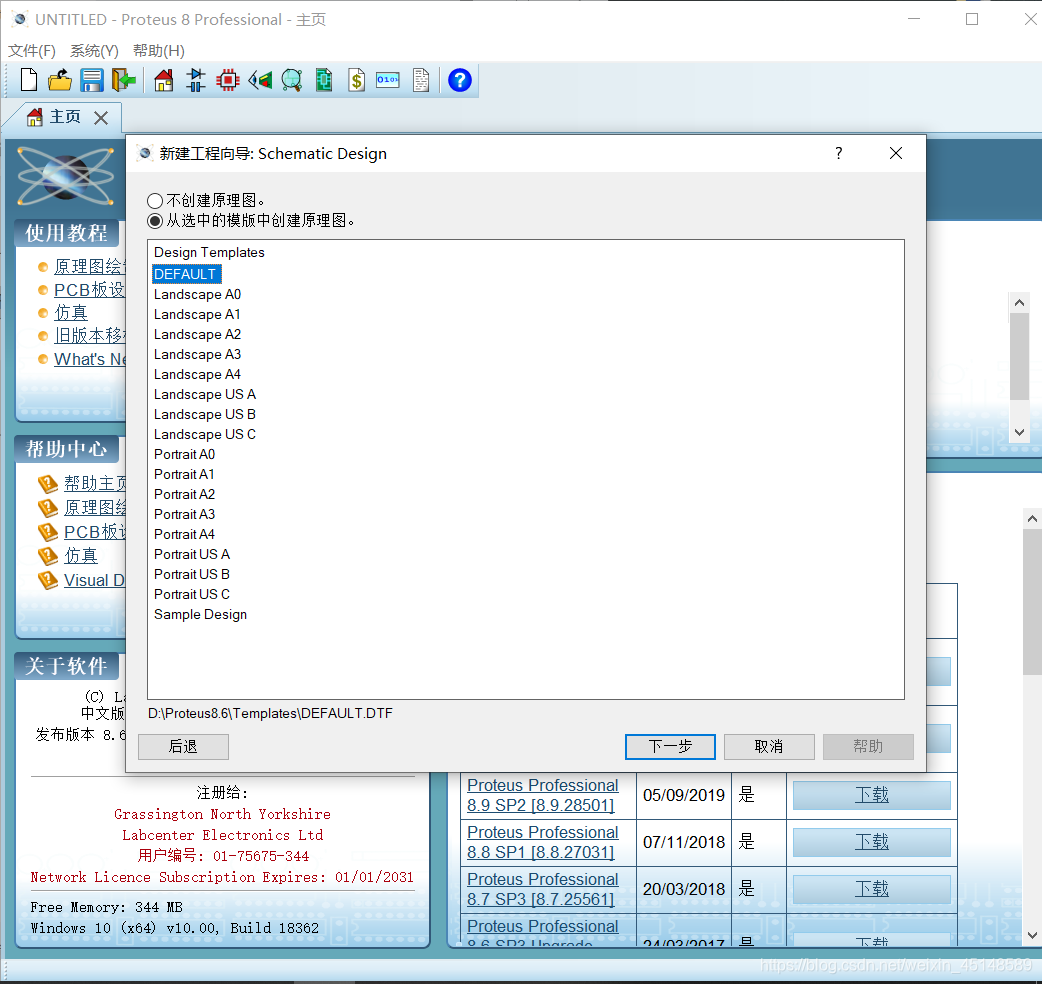

2.选择从选中的模板中创建原理图（DEFAULT）：

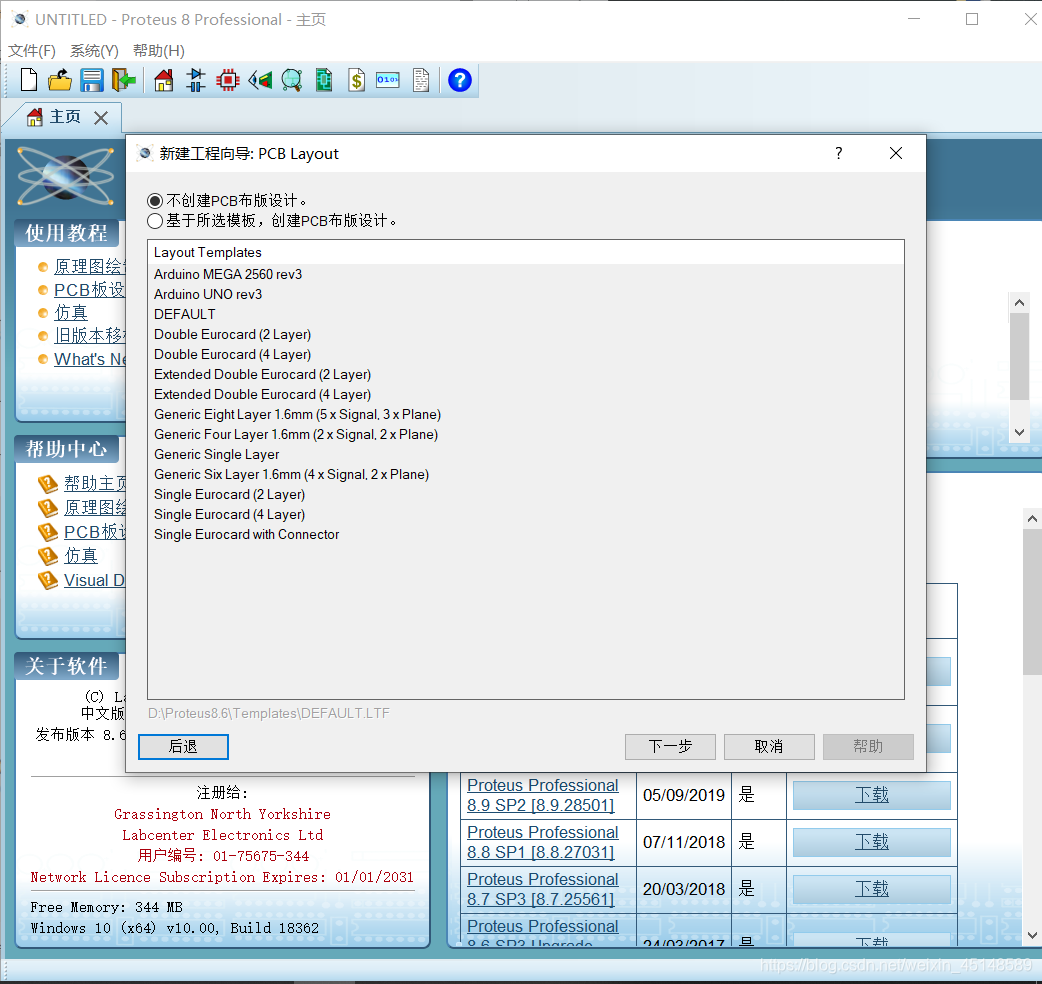

3.选择不创建PCB布版设计：

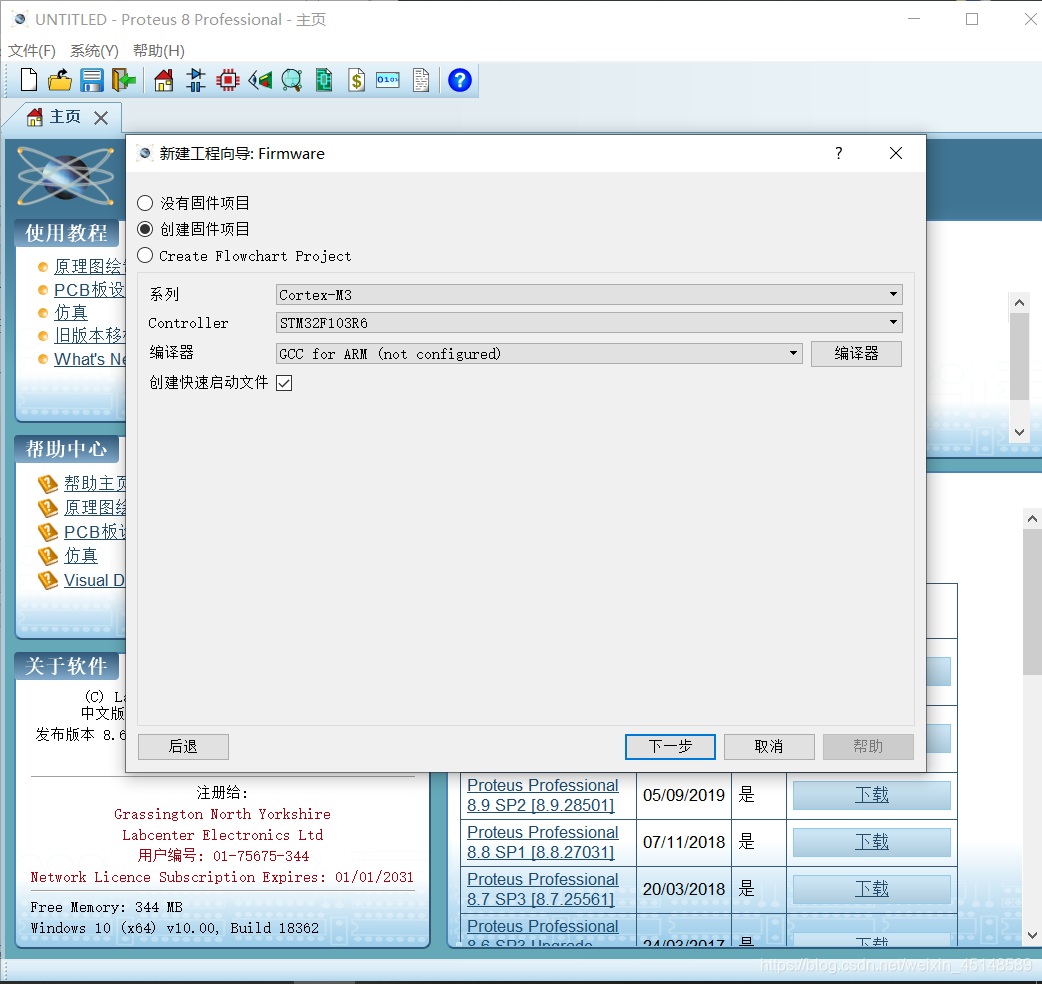

4.选择创建固件项目，其中：系列选择Cortex-M3，Controller选择STM32F103R6，点击下一步，然后创建成功：

二、配置好实验所需要原件

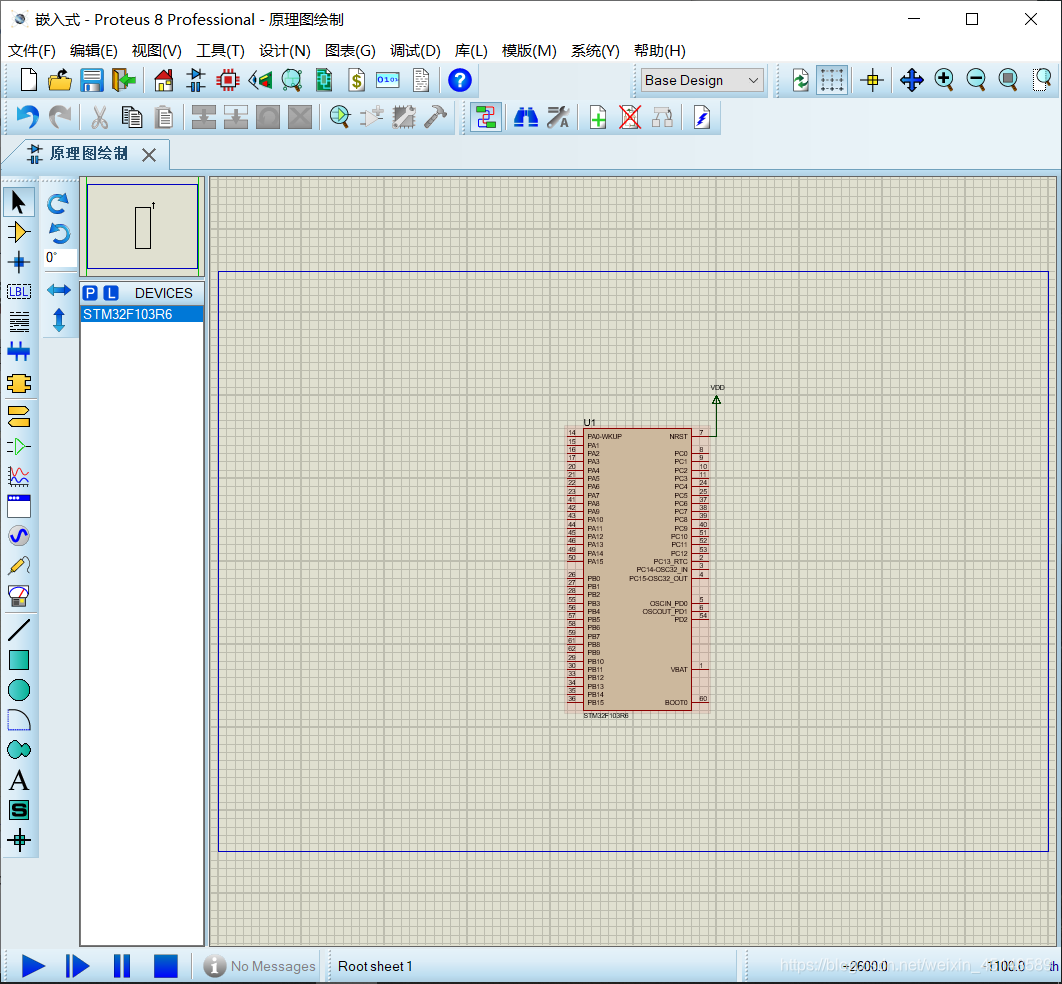

1.创建项目完成后就如下图所示，显示出自己所选的型号，STM32F103R6，系统并以配置好电源：

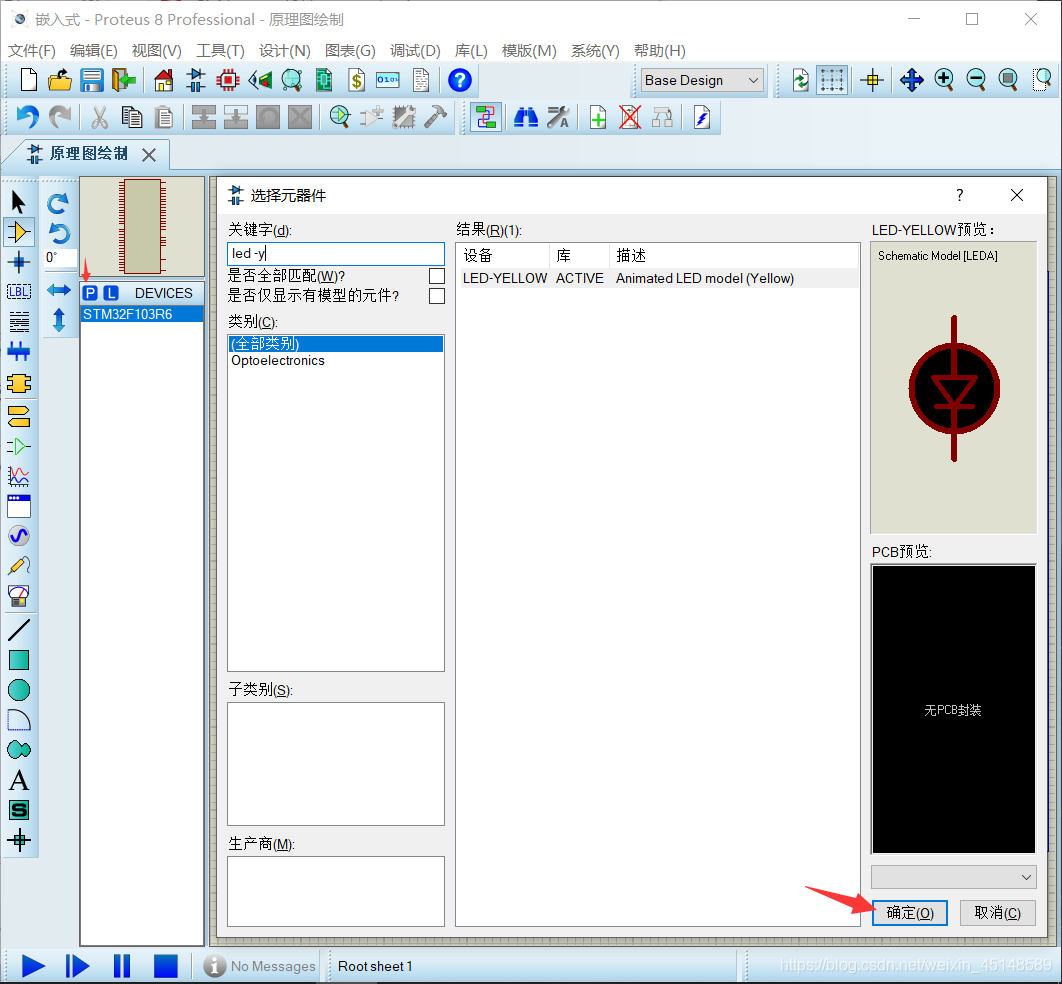

2.添加实验所需灯，点击左边P，在关键字中输入led-y，并点击确认选中：

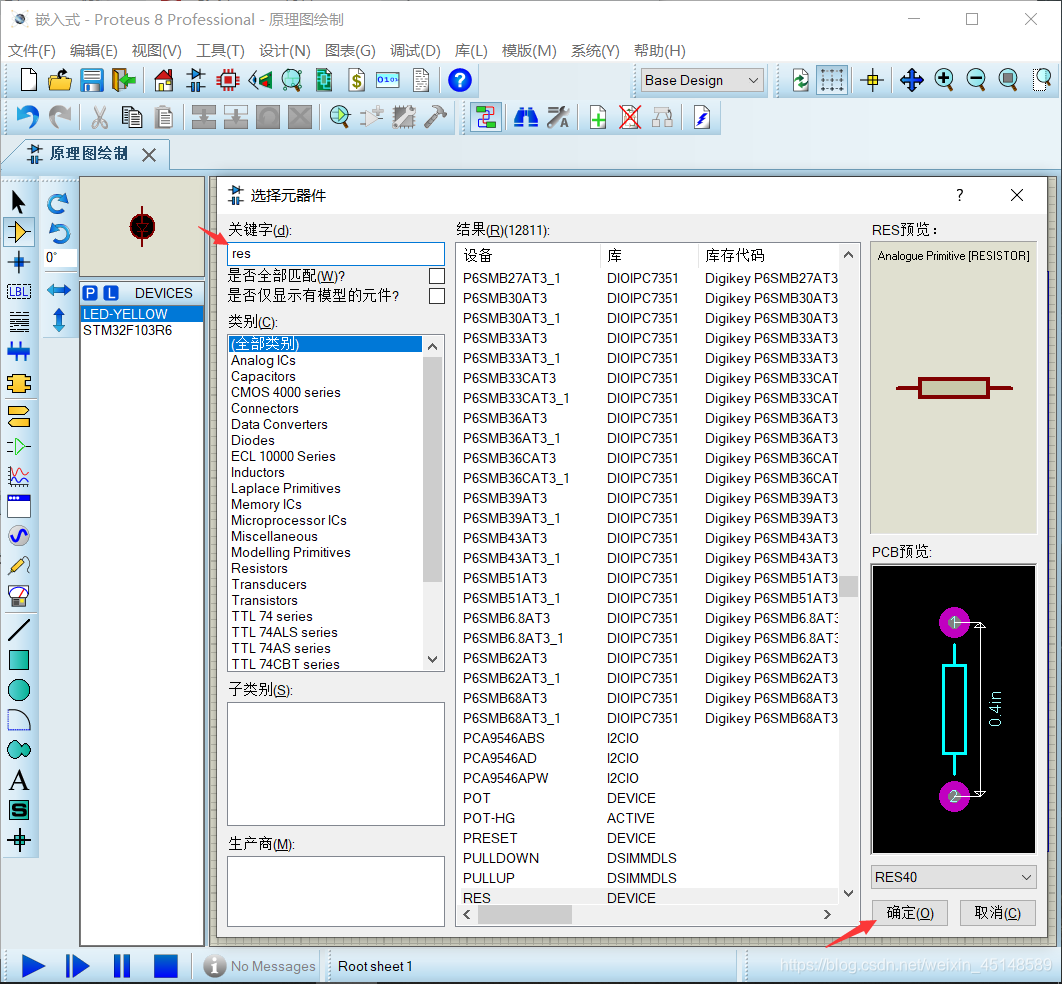

3.在关键字中输入res，并点击确认选中：
4.将灯和电阻分别添加到原理图，然后右键电阻，编辑电阻，设置其阻值为50（默认阻值过大，不更换led电流达不到，亮不起来）：

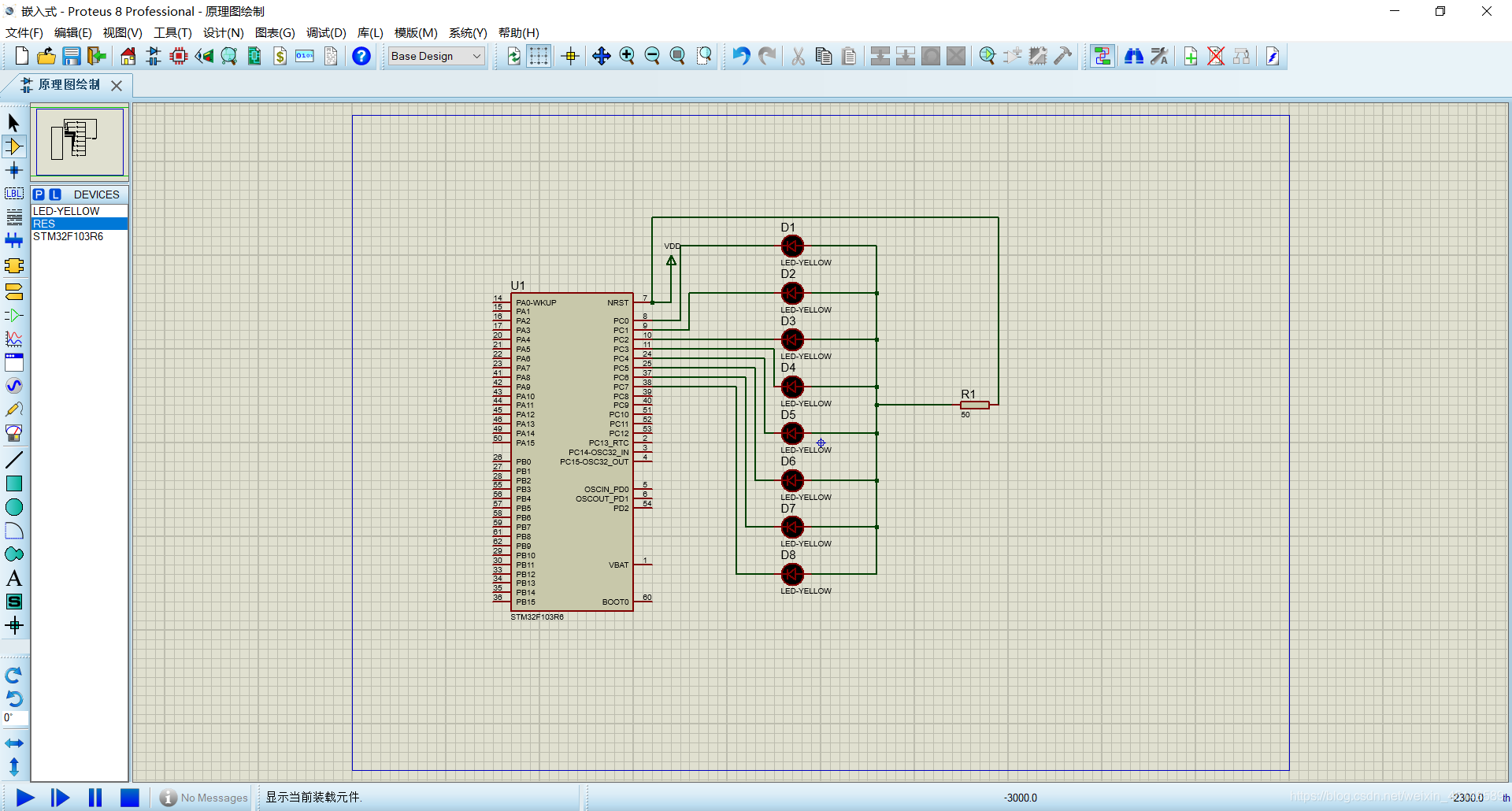

5.配置好以上，然后连接电路如下，我们选用C0-C7端口，总共8个，如下图所示：

三、进入keil5中选择Option for Target，然后勾选Create HEX file，生成hex文件

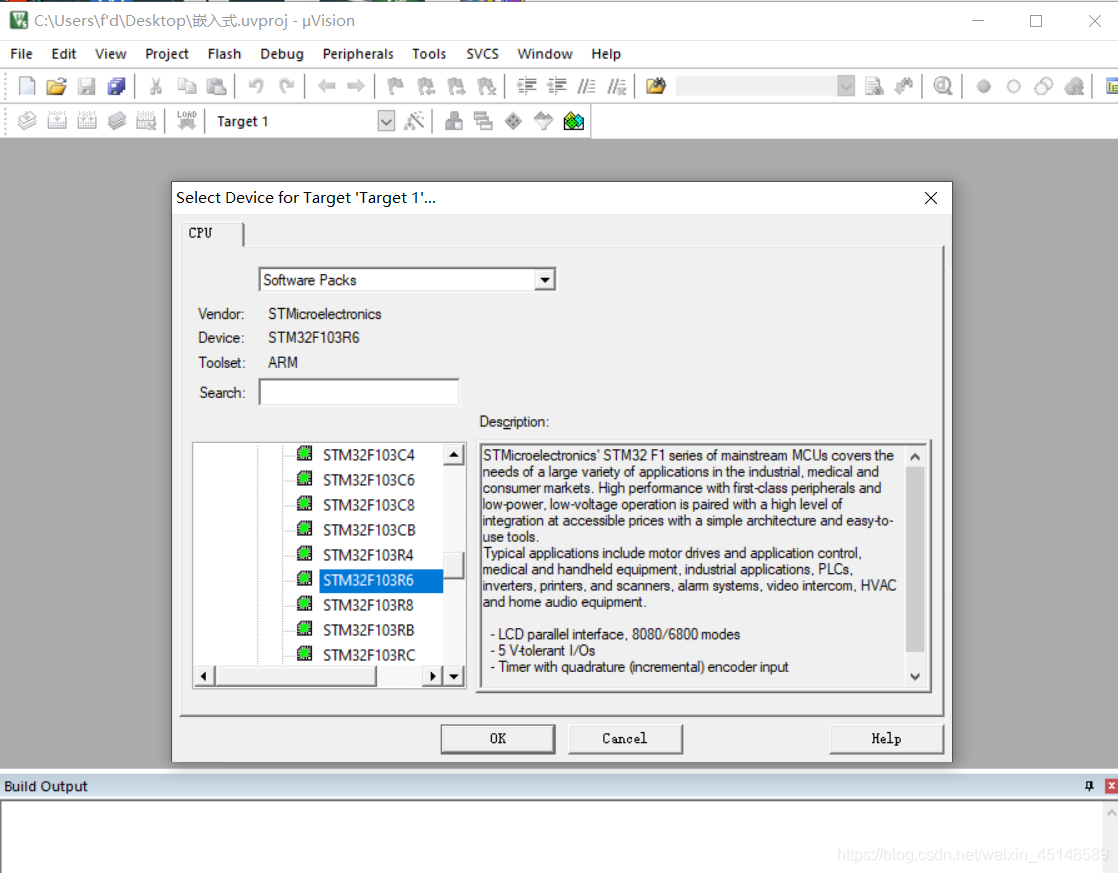

1.进入选择芯片：

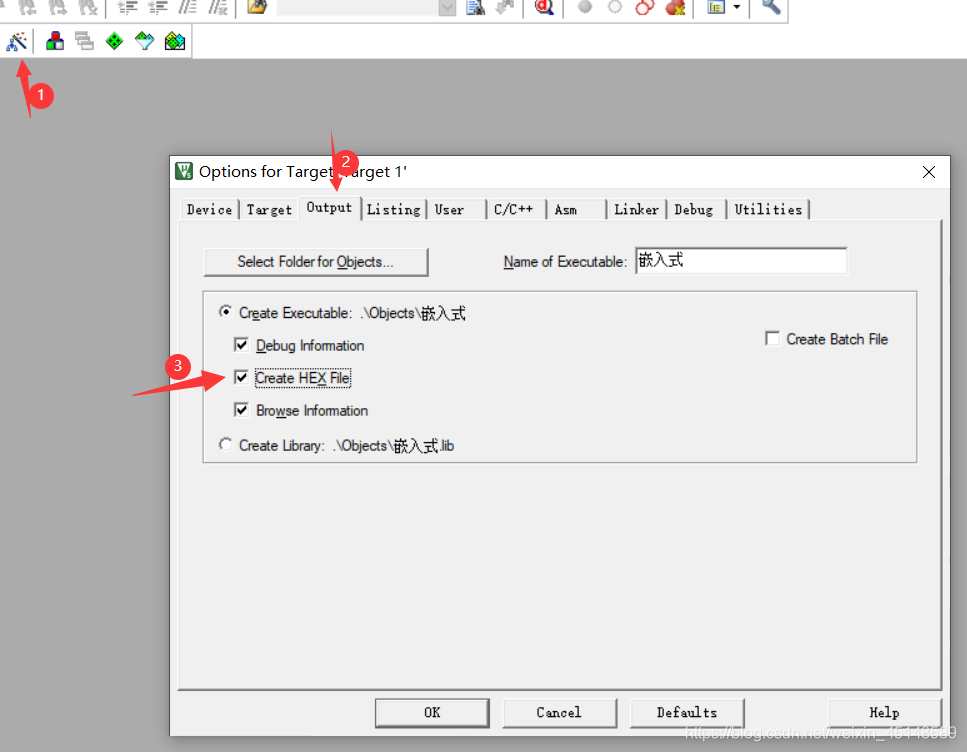

2.勾选生成.hex文件的选项：

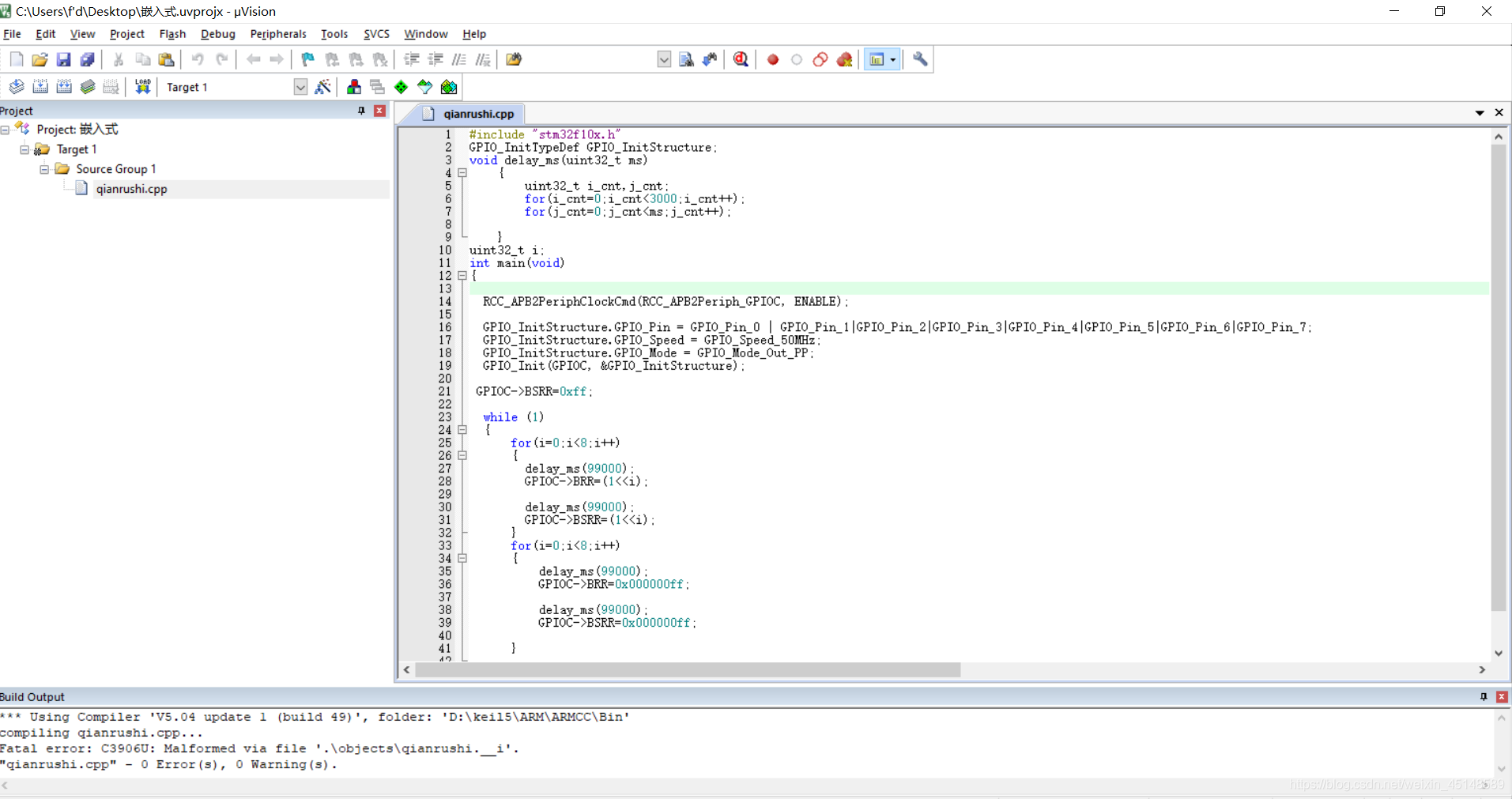

3.打开之前编辑好的c代码机型编译（程序实现要求：8个led灯依次闪烁，然后8个灯同时闪烁8次，依次重复：
代码如下：

#include "stm32f10x.h"
GPIO_InitTypeDef GPIO_InitStructure;
void delay_ms(uint32_t ms)
	{
		uint32_t i_cnt,j_cnt;
		for(i_cnt=0;i_cnt<3000;i_cnt++);
		for(j_cnt=0;j_cnt<ms;j_cnt++);

	}
uint32_t i;
int main(void)
{

  RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0 | GPIO_Pin_1|GPIO_Pin_2|GPIO_Pin_3|GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_Init(GPIOC, &GPIO_InitStructure);

 GPIOC->BSRR=0xff;

  while (1)
  {
	  for(i=0;i<8;i++)
	  {
		delay_ms(99000);
		GPIOC->BRR=(1<<i);

		delay_ms(99000);
		GPIOC->BSRR=(1<<i);
	  }
	  for(i=0;i<8;i++)
	  {
		  delay_ms(99000);
		  GPIOC->BRR=0x000000ff;

		  delay_ms(99000);
		  GPIOC->BSRR=0x000000ff;

	  }

  }
}

四、配置芯片

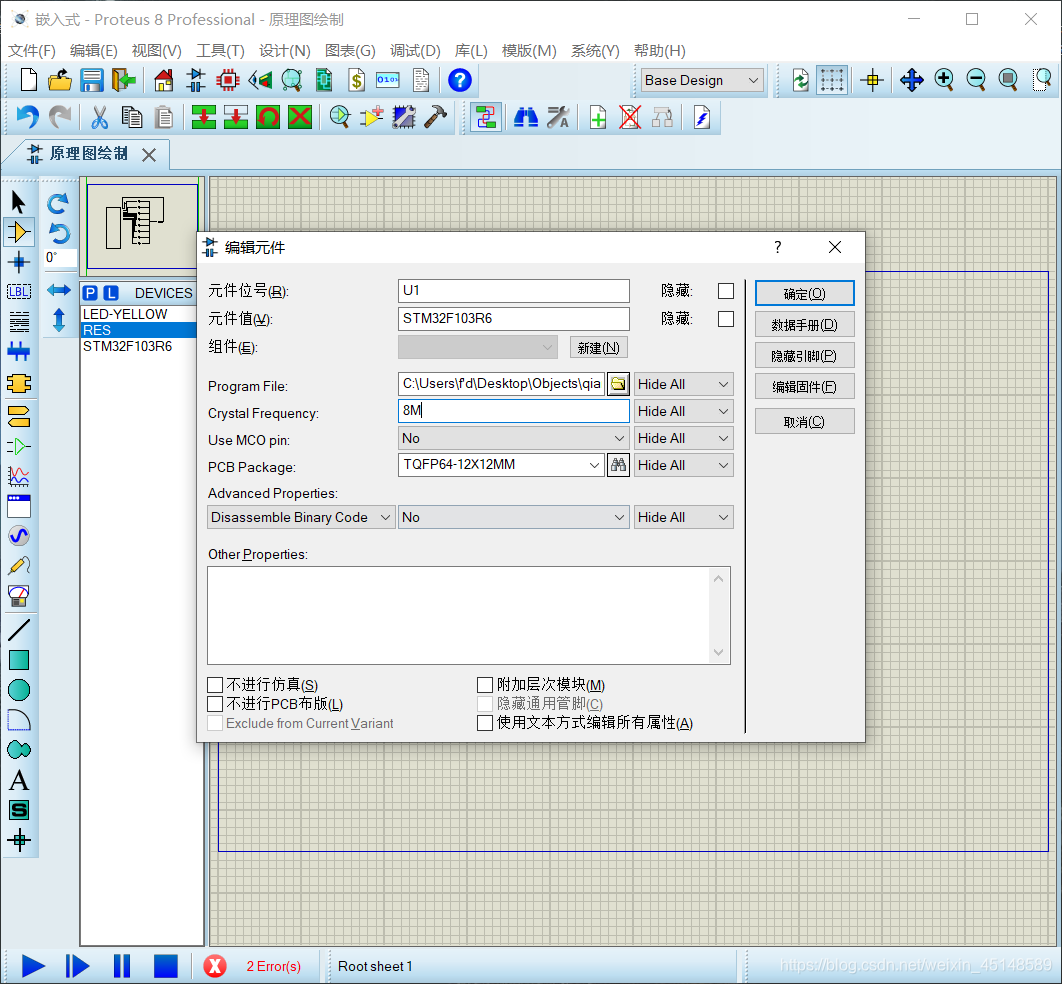

1.双击stm32f103r6芯片，然后进入Program File 选择刚才生成的hex文件，并配置Crystal Frequency改成8M（设置晶振为8M）:

五、实验结果

运行仿真之后，可以依次点亮,动态图如下：

六、总结

通过本次Proteus仿真STM32流水灯实验，让我更加深入的掌握了proteus和keil的联合使用，运行仿真，了解了流水灯程序的基本原理，受益匪浅！
