计算机网络基本概念（五）局域网基本原理

一：主要的局域网技术

• 以太网
• 令牌环网
• FDDI环创作中心网

二：以太网技术发展历程

• 1973年， Xerox公司提出以太网技术并实现
• 1980年， Digital Equipment Corporation ，Intel，Xerox，三家联合推出10Mbps DIX以太网标准
• 1995年，IEEE正式通过了802.3u快速以太网标准
• 1998年，IEEE802.3z千兆以太网标准正式发布
• 1999年，发布IEEE802.3ab标准，即1000BASE-T标准
• 2002年7月18日，IEEE通过了802.3ae，又称为万兆以太网
• 2004年3月，IEEE批准铜缆10G以太网标准802.3ak

三：以太网技术标准

以太网根据传输媒体和传输速率组合分类标准，传输媒体分为双绞线缆、多模光纤和单模光纤；

传输速率分为10Mbps、100Mbps、1Gbps和10Gbps等。

四：以太网接口和线缆

4.1：接口：

• RH-45连接器
• 光纤连接器

4.2：线缆

4.2.1：铜介质：

①同轴电缆

②双绞线（屏蔽双绞线、非屏蔽双绞线）

• 568A：绿白、绿、橙白、蓝、蓝白、橙、棕白、棕
• 568B：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

五：以太网设备和拓扑



六：光纤及其接口类型



七：WLAN基本原理

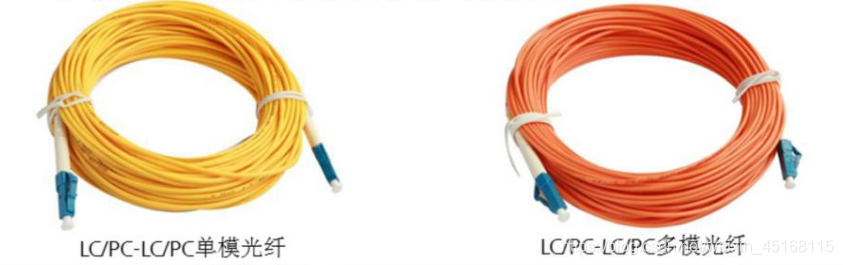

光纤

1. 光纤主要用于千兆及以上速率的光信号传输，通过响应的光模块连接到USG的SFP+或SFP接口
2. 光纤分为单模光纤和多模光纤：

• 单模光纤一般用于远距离传输
• 多模光纤一般用于近距离传输
