我们将会从初学者零基础的角度开始学习,适合学习相关专业的同学进行学习。
集成电路中的电阻是一种基本元器件,它在电路中扮演着至关重要的角色。
一、电阻的定义

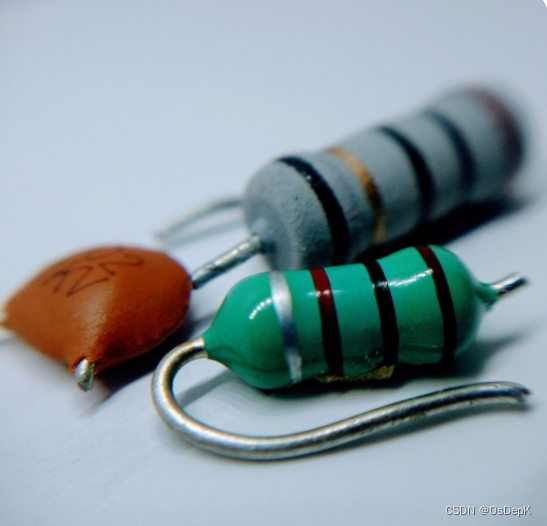

电阻(Resistor)是一种用来限制电流流动的无源电子元件。它的工作原理遵循欧姆定律V=IR,其中V代表电压(V),I代表电流(A),R就是电阻(Ω)。电阻的基本作用是把电能转化为热能或其它形式的能量,从而减少流过电路的电流量。
注:有的同学会发现我们学习的课本大多都是U=IR但在这里使用的是V=IR,因为目前在全球众多国家中,电压通常使用V表示,为了规范在此处我们使用的是V国际标准。
二、电阻的类型
在集成电路中,电阻主要以两种形式存在:普通电阻和特殊电阻。
普通电阻:通常由多晶硅或多晶硅-硅氮化硅混合物构成,用于模拟电路中的电阻器,主要功能包括限制电流、分压等。它们可以通过控制电阻器的尺寸和形状来实现所需的电阻值。
特殊电阻:包括平衡电阻、温度补偿电阻和可变电阻等,这些电阻在特定应用中起着重要作用,如校准电路、温度补偿或可变增益等。
三、电阻的作用(着重点)
电阻在集成电路中的作用非常广泛,主要包括以下几个方面:
限流:电阻可以限制通过电路的电流大小,这是电阻最基本的功能。根据欧姆定律,电阻值越大,在相同电压下流过的电流越小。
降压:当电流通过电阻时,会在电阻两端产生电压降,即电阻消耗了一部分电压。在电流不变的情况下,电阻值越大,产生的电压降也越大。
分压:将不同的电阻组合在电路中可以实现对电压的分配,构成分压器。这是电路设计中常用的方法,用于获得不同的电压级别。
功率控制:电阻通过消耗电能来限制电流,从而实现对电路功率的控制。这在保护其他元器件不受过大电流损坏方面尤为重要。
信号放大与滤波:在差分放大电路、反相放大电路、比例放大电路等信号放大电路中,电阻用于设置晶体管的工作点,确保其在最佳状态下工作。同时,在滤波电路中,电阻与电容结合使用可以实现滤波效果,如低通滤波、高通滤波等。
温度补偿与校准:特殊类型的电阻如温度补偿电阻和平衡电阻等,在集成电路中用于温度补偿和电路校准,以提高电路的稳定性和准确性。
保护作用:某些特殊类型的电阻如压敏电阻和熔断电阻等,能够在电路中出现过压或电流超出规定值时起到保护作用,防止元器件损坏或电路故障。
