信捷PLC以太网通讯数据采集解决方案



描述：

信捷XC/XD等系列PLC及一体机, 以太网通讯数据采集解决方案。

桥接器采用三通设计，不占用PLC通讯口，不对原系统做任何硬件和软件修改，即可通过模块的网口对PLC进行数据监控和操作，同时触摸屏可以通过扩展通讯口与PLC进行通讯。

NET30-XJ 特色功能：

1. 支持信捷编程口通讯协议，扩展口可以连触摸屏；
2. 即插即用，无需外供电源，波特率自适应；
3. 同时支持WEB和参数工具进行参数设置和在线诊断；
4. 支持信捷以太网通讯，支持XCPPro、XDPPro、组态王等软件通过以太网方式直连PLC。
5. 以太网集成ModbusTCP服务器，可以通过标准的Modbus协议直接和PLC通讯。
6. 以太网支持ModbusTCP、ModbusUDP通讯，最多支持16个上位机的连接。
7. 提供高级语言编程（如VB、VC、C#等）示例，方便与管理系统对接。
8. 可配合4G无线路由器或云平台实现远程访问。

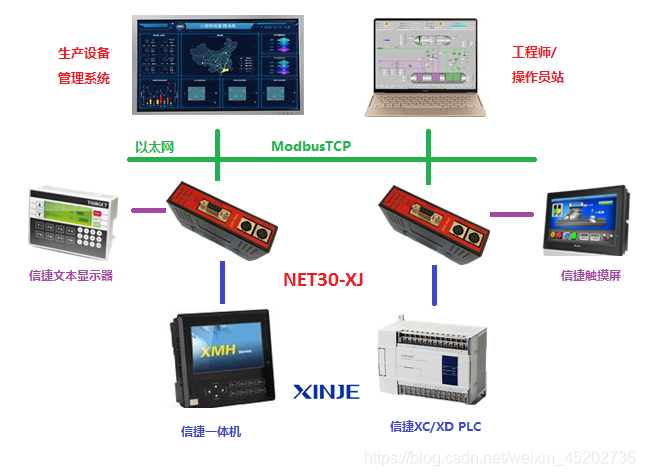

NET30-XJ 典型应用：

以太网口：支持编程下载、上位监控、设备联网，可以同时连接管理系统和工程师/操作员站；

扩展串口通讯口：连接信捷/PROFACE/MCGS/威纶/步科等触摸屏和编程电缆。



技术参数：

基本参数	产品名称：	工业通讯桥接器
	产品型号：	NET30-XJ
	描述：	信捷XC/XD以太网通讯
产品外观	外壳颜色：	工业黑
	通讯指示灯：	Pwr/Bus
	以太网指示灯：	Link/Active
	复位按钮：	Reset
	尺寸（L*W*H）：	110*30*70mm
	重量：	100g
	安装方式：	35mm导轨安装
电源	供电方式：	PLC通讯口直接取电/外供DIP2
	电压：	24VDC/100mA
通讯口Com1	接口类型：	MD8M（RS232）
	传输速率：	1200/2400/4800/9600/19200/38400/57600/115200BPS
	通讯协议：	XJ编程口协议
	支持设备：	信捷XC/XD
通讯口Com2	接口类型：	MD8M（RS232）
	传输速率：	1200/2400/4800/9600/19200/38400/57600/115200BPS
	通讯协议：	XJ编程口协议
	支持设备：	信捷、MCGS、威纶、proface、步科等人机
以太网通讯口	接口类型：	RJ45
	传输速率：	10/100M
	通讯协议：	ModbusTCP/ModbusUDP
	TCP连接数：	16
上位软件	编程软件：	XCPPro、XDPPro
	组态软件：	WinCC、昆仑通态、组态王、力控、杰控、IFIX、INTOUCH、LABVIEW等
	OPC软件：	Kepware OPC、Matricon OPC
参数配置	参数工具：	EXCLINK
	WEB浏览器：	默认IP：192.168.1.188
工作环境	温度：	-20~85℃
	湿度：	95%非凝露
认证	电磁兼容性：	2014/30/EU
	CE	是
