一、需求描述
在数据采集项目实施中,经常遇到PLC的通讯口没有空余,PLC程序加密,设备厂商不提供数据点表等技术问题,NET30系列工业通讯桥接器提供了一个便捷可靠的解决方案。当前支持:西门子PLC(S7200/S7300/S7400),三菱PLC(FX1N/FX2N/FX3U),欧姆龙PLC(CP/CJ/CS),松下PLC(FP-X,FP-XH等),台达PLC(DVP系列),信捷PLC(XC/XD等),施耐德PLC(Twdio,M218,M238,M258,M241等)合信PLC,汇川PLC,禾川PLC,英威腾PLC,海为PLC。
二、方案描述:

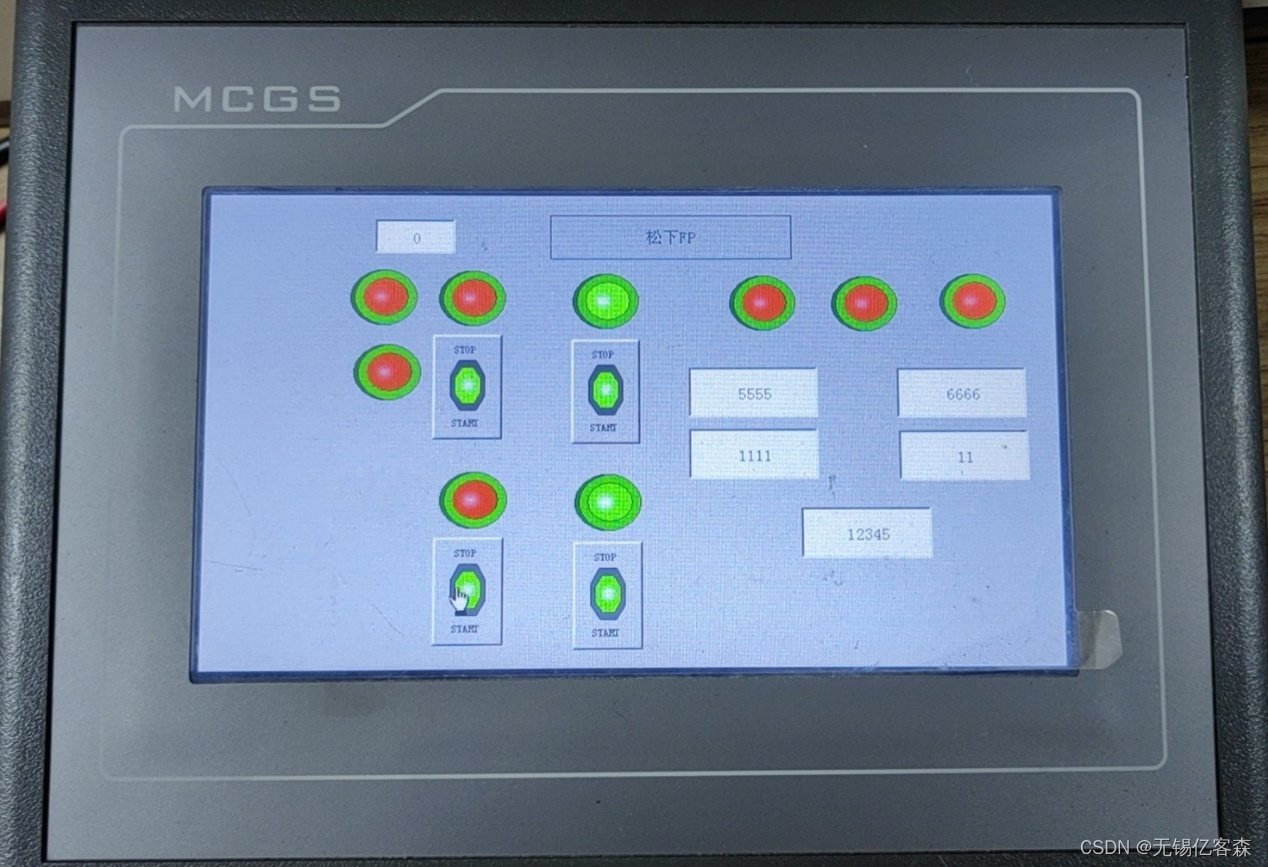

以松下FP系列PLC为例,将工业通讯桥接器NET30-FP,安装在PLC和操控触摸屏之间。模块会自动捕捉触摸屏和PLC之间的通讯信息,分析出对应的数据地址。

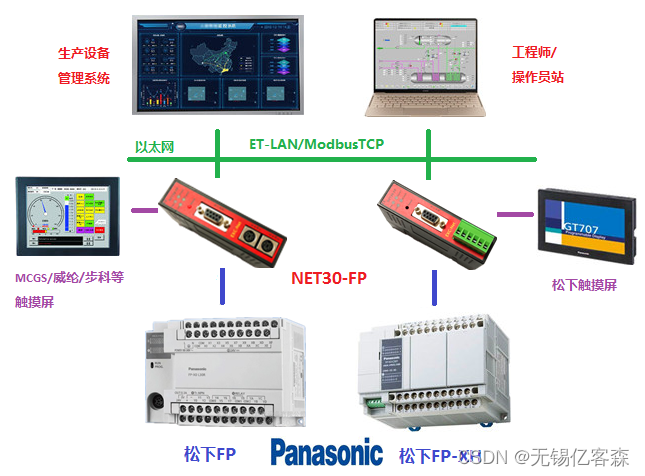

连接图:
三、点表自动侦测和数据分析软件
1、打开EXC点表自动侦测工具,扫描网络上的设备

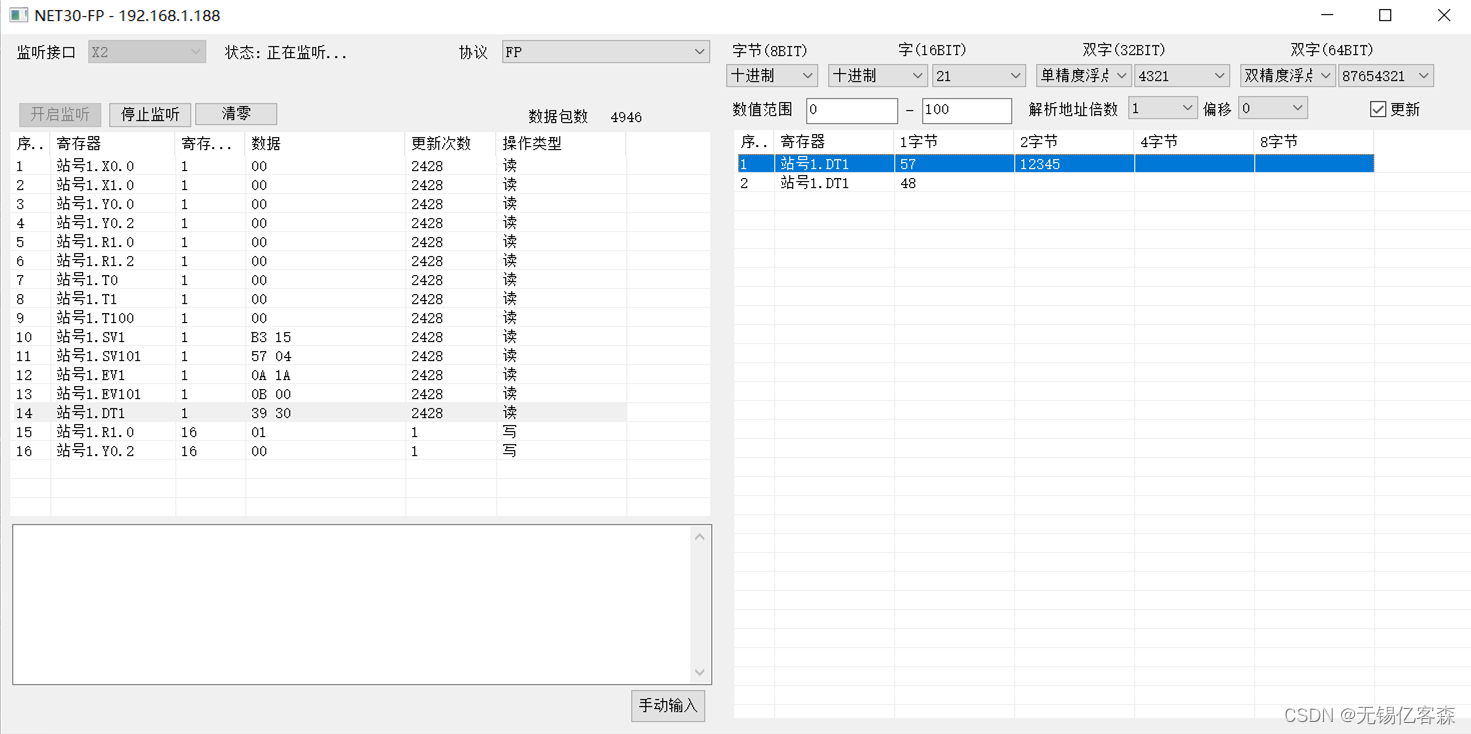

2、选择监听接口和协议,开启监听,在数据区会显示当前通讯的数据地址。
3、数据地址分析,可以选择数据长度和数据类型,将数据和触摸屏页面对照,确定地址和数据的映射关系。
捕捉触摸屏和PLC之间的通讯信息,分析出对应的数据地址。
