易控INSPEC软件与欧姆龙PLC以太网通讯



摘要

易控INSPEC软件通过以太网连接欧姆龙CP和CJ系列PLC，NET30-CS工业通讯桥接器为PLC提供以太网通讯接口,同时支持hostlink、NTLINK、Finstcp和ModbusTCP协议。通过易控INSPEC软件采集现场设备的实时生产和设备数据,通讯方式采用以太网通讯，需要对原设备进行以太网升级。

方案实施介绍

一、硬件连接

1、将通讯桥接器连接到欧姆龙CP系列PLC（如：CP1H）;

2、将通讯桥接器连接到欧姆龙CJ系列PLC（如：CJ2M）;

3、将通讯桥接器NET30-CS，接入到局域网网络，与上位监控计算机在同一个通讯网络。

二、NET30通讯桥接器参数配置

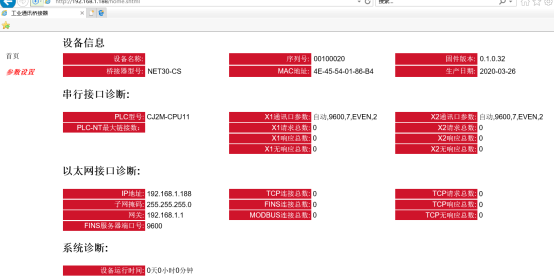

如图配置的IP地址：192.168.1.188,端口号：9600；



三、易控INSPEC软件参数配置

1、新建通道-选择“以太网”通讯方式，填入通道名称；

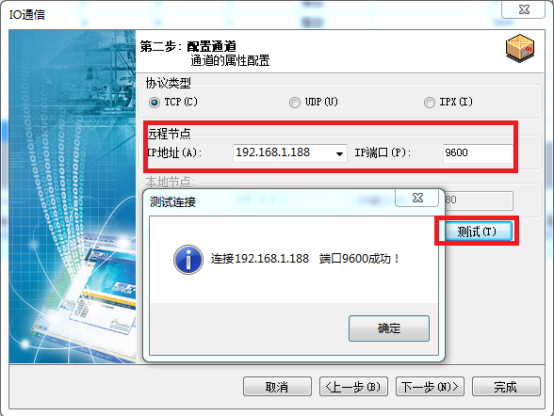

2、配置通道-远程节点中“IP地址”填入NET30-CS以太网通讯桥接器的IP地址“192.168.1.188”， “IP地址”填入“9600”，点击“测试”，完成配置；

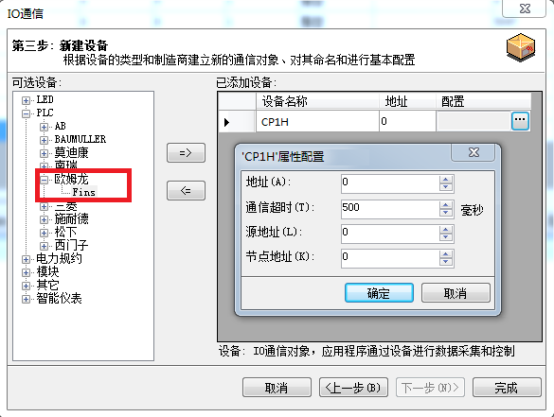

3、新建设备-在PLC中选择“欧姆龙-Fins”，填入设备名称，“CP1H”；

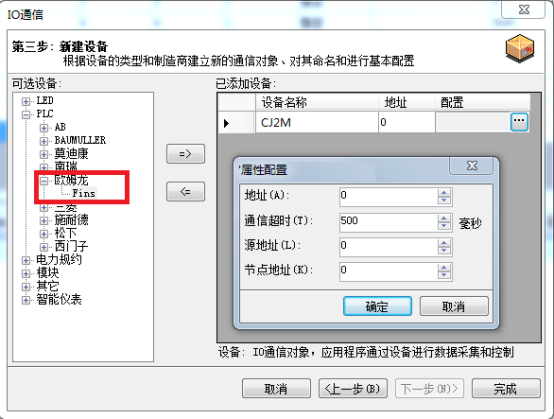

4、新建设备-在PLC中选择“欧姆龙-Fins”，填入设备名称，“CJ2M”；

5、添加变量和测试监控；
