欧姆龙PLC以太网modbusTCP通讯



摘要

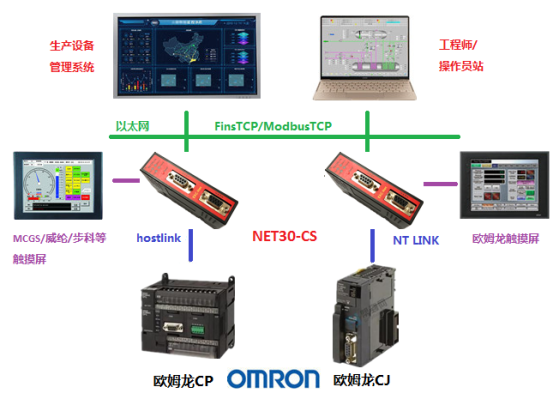

工业通讯桥接器NET30-CS,可以用于欧姆龙CP和CJ系列PLC的以太网通讯，以太网同时支持FINSTCP和ModbusTCP两种通讯协议。桥接器主要为工业设备联网项目提供硬件支持，帮助上层终端通过以太网的方式采集底层工业设备的数据，进而对这些数据进行统计和分析。



方案实施介绍



一、通讯桥接器内部集成了Modbustcp的服务器，支持标准的modbus协议，支持功能码包括，FC1，FC2，FC3，FC5，FC6，FC16。所有支持ModbusTCP的客户端可以直接连接模块进行数据通讯。PLC内部寄存器地址与MODBUS地址直接映射，无需PLC内部编程。

Modbus地址	PLC内部软元件地址	数据类型	计算公式	MODBUS功能号	最大指令数
000001～	CIO区：CIO0.0～	位	CIOm.n = 000001+m*16+n ①	FC1(读线圈) FC5(写单个线圈) FC15(写多个线圈) ④	FC1:512 FC5:1 FC15：512
025001～	工作区：WR0.0～		WRm.n = 025001+m*16+n
033201～	保持区：HR0.0～		HRm.n = 033201+m*16+n
041401～	辅助区：AR0.0～		ARm.n = 041401+m*16+n
056901～	定时器完成标志：TCF0～		TCFm= 056901+m ②
061001～	计数器完成标志：CCF0～		CCFm = 061001+m ②
065101～	任务标志：TK0～		TKm = 065101+m ②
400001～	CIO区：CIO0～	字	CIOm = 400001+m	FC3(读寄存器) FC6(写单个寄存器) FC16(写多个寄存器)	FC3:127 FC16:123 FC6:1
406151～	工作区：WR0～		WRm = 406151+m
406671～	保持区：HR0～		HRm = 406671+m
407191～	辅助区：AR0～		ARm = 407191+m
408191～	定时器：TIM0～		TIMm= 408191+m
412291～	计数器：CNT0～		CNTm= 412291+m
417001～	数据内存：DM0～		DMm = 417001+m ③
450001～	外部内存：EM0～		EMm = 450001+m





注释说明：

①：如CIO100.01,其对应的modbus地址为：CIO100.01=000001+100*16+1=001602；

②：仅在PLC为Hostlink协议时支持，当PLC协议为NT Link协议时不支持对TCF、CCF、TK寄存器的访问；

③：如DM100,其对应的modbus地址为：DM100=417001+100=417101;

④：FC15功能码仅在PLC为Hostlink协议时支持，当PLC协议为NT Link协议时不支持。

二、使用标准的测试工具ModScan32测试

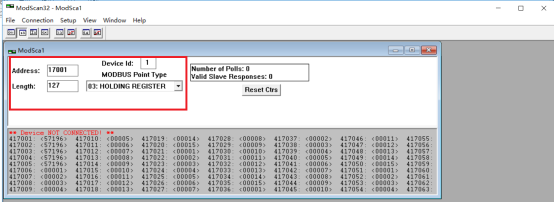

打开软件，设置需要测试的数据，例如：读取417001开始的127个字，设置如下：

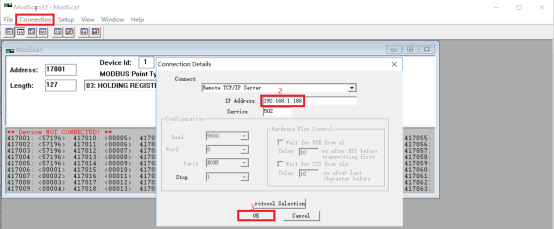

选择菜单栏【Connection】--Connect，在对话框中的【IP Address】处输入桥接器的IP地址，点击【OK】按钮；

    测试正常的画面如下：
