设CPU共有16根地址线，8根数据线，并用MREQ (低电平有效) .作访存控制信号，R/W作读写命令信号(高电平为读，,低电平为写)。

设CPU共有16根地址线，8根数据线，并用MREQ (低电平有效) .作访存控制信号，R/W作读写命令信号(高电平为读，,低电平为写)。

1.现有下列存储芯片: ROM (2KX8位，4KX8 位，8KX8位)，RAM (1KX4位，4KX8位,8KX8位)，及74138译码器和各种门电路(门电路自定)。试从上述规格中选用合适芯片，画出CPU和存储芯片的连.接图。要求:
(1)主存地址空间分配：
6000H~67FFH为系统程序区
6800H~6BFFH为用户程序区
(2)合理利用上述存储芯片，说明各选芯片。
(3)详细画出存储芯片的片选逻辑图。

详解

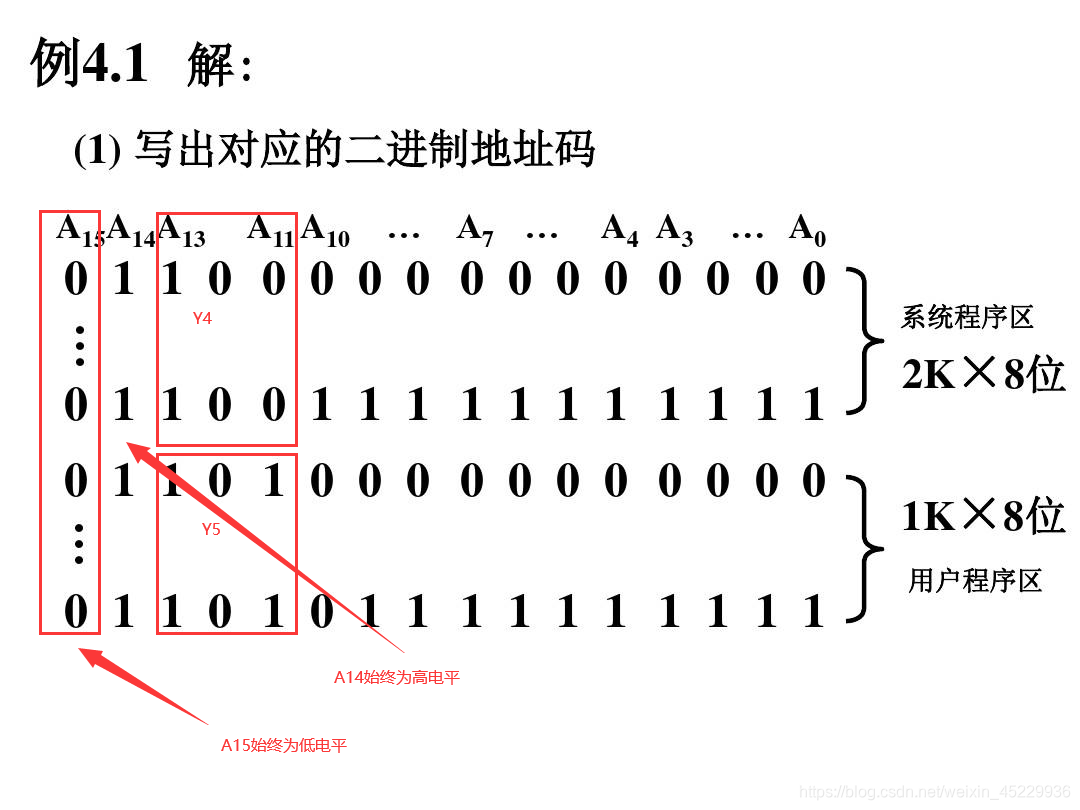

第一步，先将十六进制地址范围写成二进制地址码，并确定其总容量

第二步，根据地址范围的容量以及该范围在计算机系统中的作用，选择存储芯片。
根据6000H~67FFH为系统区的范围，应选择1片2KX8位的ROM，若选择4KX8位或8KX8位的ROM，都超过了2KX8位的系统程序范围
根据6800H~6BFFH位用户程序区的发范围，选2片1KX8位的RAM芯片正好满足1KX8位的用户程序区要求

第三步，分配cpu的地址线
将CPU的地11位地址A10 ~ A0与2KX8的ROM地址线相连；将CPU的低A9 ~ A0余2片1KX4位的RAM地址线相连。剩下的高位
