三端可调正稳压器集成电路D317——输出电压范围是1.2V至37V，负载电流最大为1.5A

D317大电流可调稳压电路



1、 概述：

         D317是一款三端可调正稳压器集成电路，其输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外，它的电压线性度和负载调整率也比标准的固定稳压器好。D317内置有过载保护和工作安全区保护等多种保护电路。D317不需要外接电容，除非输入滤波电容到D317输入端的连线超过6英寸（约15厘米），使用输出电容能改变瞬态响应。

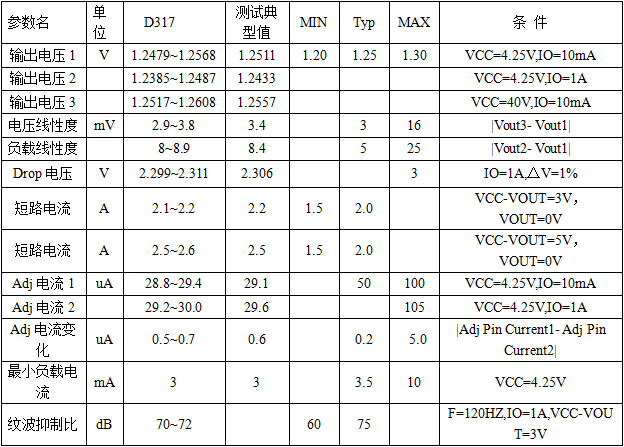

2、 D317基本参数如下：

2、 典型应用线图如下：

        A)、线路如下：

注：安装时电容C1靠近IC的输入端，C2应靠近IC的输出端，这样能更好地抑制纹波。R1宜选用温度稳定性好的电阻，若其稳定性不好，输出电压Vout就会漂移。

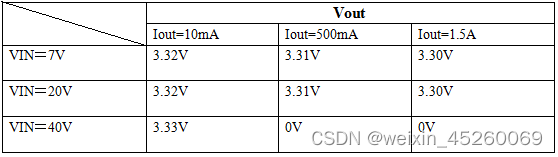

     B）、调节R2使输出Vout=3.3V（D317加散热片），测试数据如下：
